【机械行业标准(JB)】机床夹具零件及部件铰链支座

本网站发布时间： 1999-08-06 15:00:00

JB/T8034-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 8034-1999
标准名称：
机床夹具零件及部件铰链支座
标准类别：
机械行业标准(JB)
英文名称：
Machine tool fixture parts and components hinge supports
标准状态：
现行
发布日期：
1999-08-06
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
38.70 KB

手机扫码下载更方便

标准分类号

标准ICS号：
综合、术语学、标准化、文献>>词汇>>01.040.29电气工程 (词汇)
中标分类号：
机械>>工艺装备>>J44一般卡具

关联标准

替代情况：
JB/T 8034-1995(原标准号GB/T 2247-1991)

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

相关标签：
机床夹具零件部件铰链支座

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 8034-1999 JB/T 8034-1999 机床夹具零件及部件铰链支座 JB/T8034-1999

标准内容

部分标准内容：

ICS 25. 080. 01
J44

中华人民共和国机械行业标准
机床夹具零件及部件：铰链支座
(The parts and units of jigs and fixtures: Hinge rest)

发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局

1 范围
本标准规定了规格为6~26mm的铰链支座。

2 引用标准
JB/T8034-1999（代替 JB/T8034—1995）
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T97.1-1985 平垫圈A级
GB/T699—1988 优质碳素结构钢技术条件
JB/T8044—1999 机床夹具零件及部件技术要求

3 尺寸

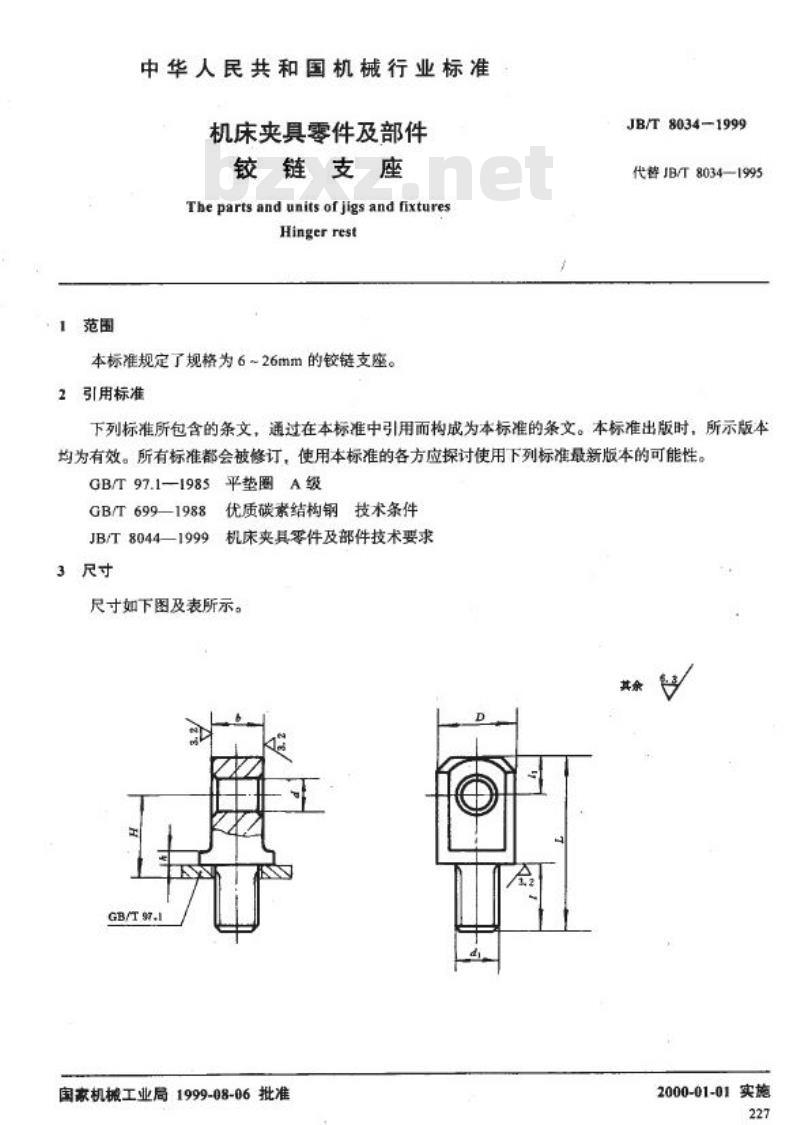

尺寸如下图及表所示：

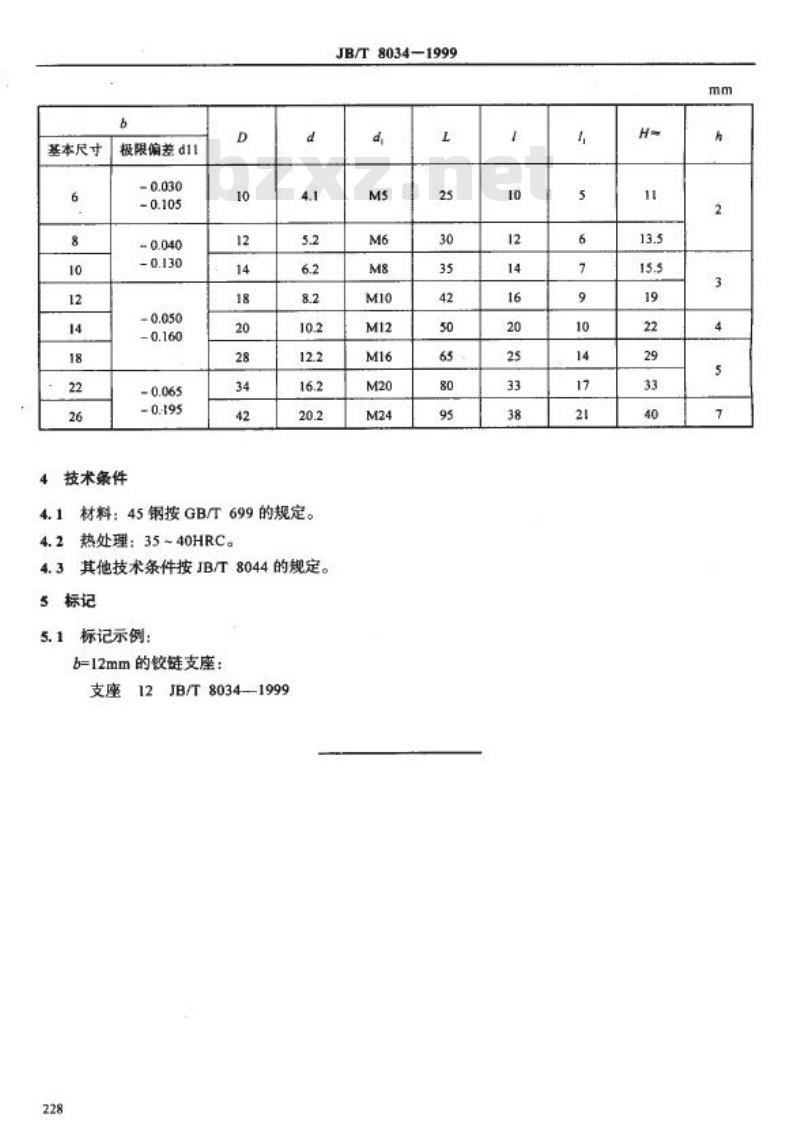

基本尺寸 (mm) | 极限偏差 d1 | D (mm) | d (mm)
6 | 0.030 | 10 | 4.1
10 | 0.105 | 12 | 5.2
12 | 0.040 | 14 | 6.2
14 | -0.130 | 18 | 8.2
18 | -0.050 | 20 | 10.2
22 | 0.160 | 28 | 12.2
26 | 0.065 | 34 | 16.2
(未注明) | -0.195 | 42 | 20.2

4 技术条件
4.1 材料：45钢按GB/T699的规定。热处理：35-40HRC。
4.2 (略)
4.3 其他技术条件按JB/T8044的规定。

5 标记
5.1 标记示例：
b=12mm的铰链支座：支座12JB/T8034—1999
