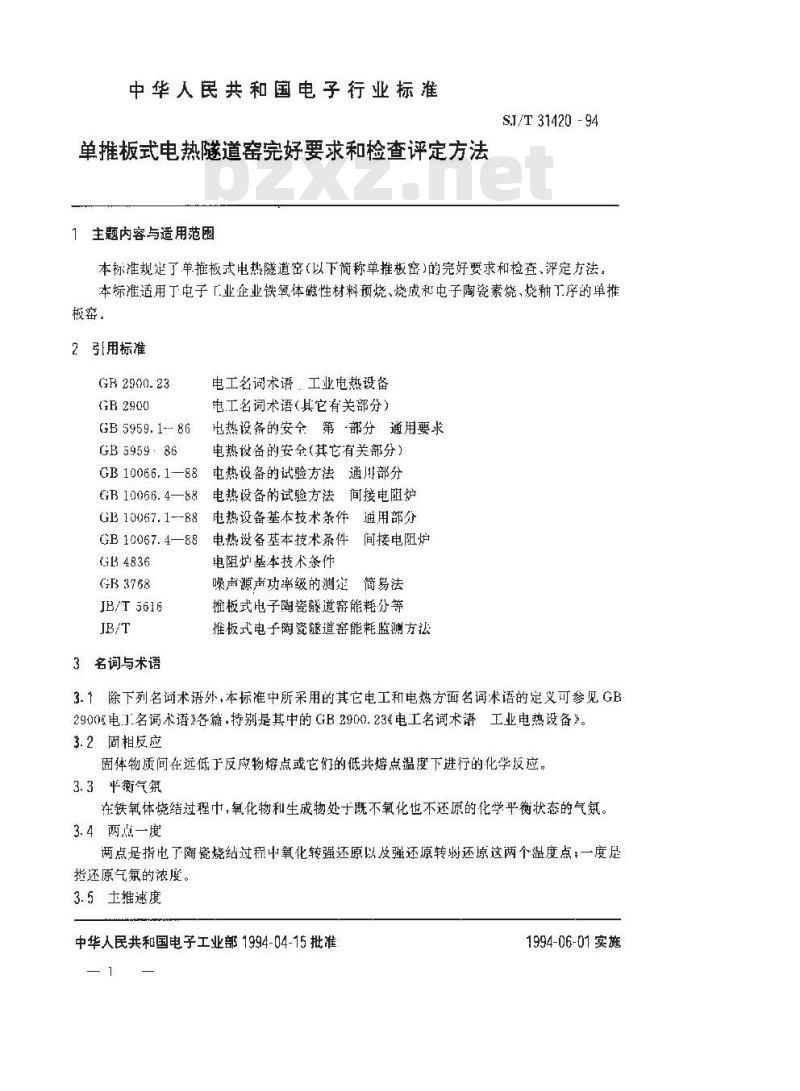

【电子行业标准(SJ)】 单推板式电热隧道窑完好要求和检查评定方法

中华人民共和国电子行业标准
单推板式电热隧道窑完好要求和检查评定方法1主题内容与适用范围
SJ/T 31420 - 94
本标准规定了单推板式电热隧道密(以下简称单推板密)的完好要求和检查、评定方法本标准适用丁电子「业企业铁氧体磁性材料预烧、烧成和电子陶瓷素烧、烧釉工序的单推板窑。
2引用标准
GR2900.23
GR2900
GB 5959. 1-- 86
GB595986
GB 10066. 1—88www.bzxz.net
GB 10066. 4—88
电工名调术语，工业电热设备
电工名词术语(其它有关部分）
电热设备的安全第部分通用要求电热设备的安金（其它有关部分）电热设备的试验方法通部分
电热设备的试验方法间接电阻炉GB 10067.1--88F
电热设备基本技术条件通用部分GB 10067.4—88
GB 4836
GB3768
JB/T 5616
3多词与术语
电热设备基本技术条件间接电阻炉电阻炉基本技术条件
噪声源声功率级的测定简易法
推板式电子陶瓷綫道案能耗分等推板式电子陶瓷隧道窑能耗监测方讼3.1除下列名词术语外，本标准中所采用的其它电工和电热方面名词术语的定义可参见GB2900电1.名调术语》各篇，特别是其中的GB2900.23电工名词术语工业电热设备》。3.2固相反应
固体物质间在远低下反应物熔点或它们的低共熔点温度下进行的化学应。3.3平衡气氛
在铁氧体烧结过程中，氧化物利生成物处于既不氧化也不还原的化学平衡状态的气氮。3. 4 两点一度
两点是指电下陶瓷烧结过程中氧化转强还原以及强还原转弱还原这两个槛度点：一度匙指还原气氛的度。
3.5土推速度
中华人民共和国电子工业部1994-04-15批准1
1994-06-01实施
S.1/T 31420—94

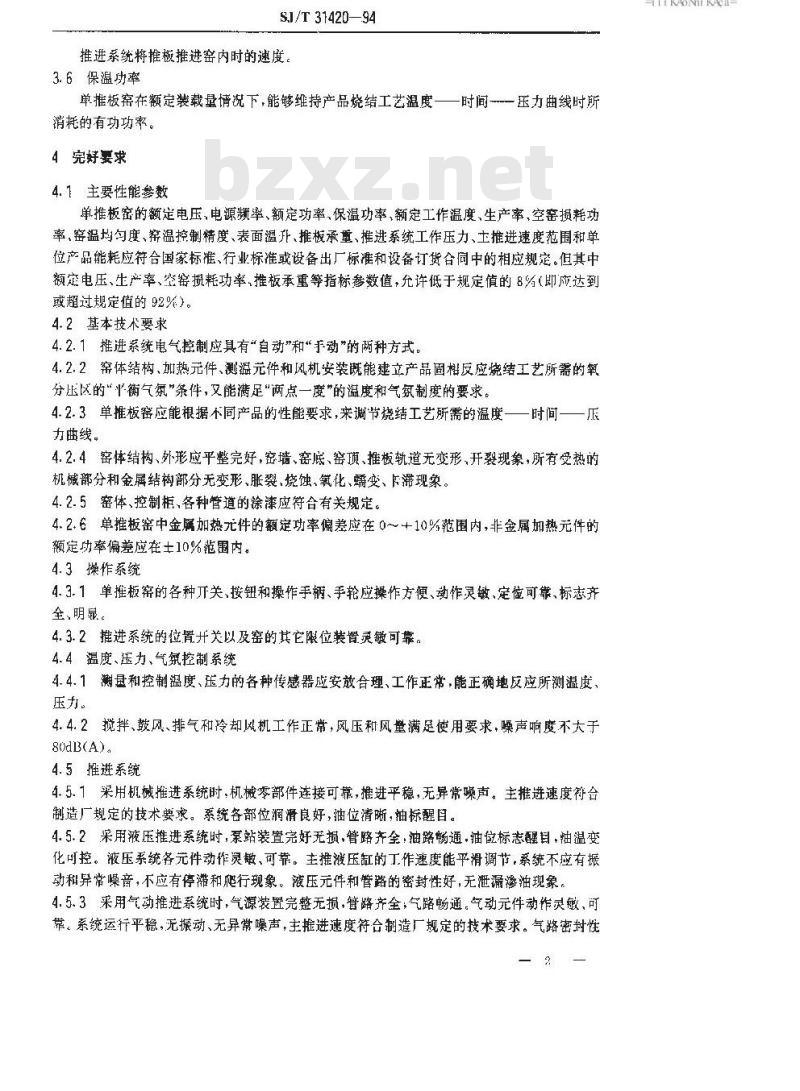

推进系统将推板推进窑内时的速度，3.6保温功率
单推板案在额定装载量情说下，能够维持产品烧结工艺温度一一时间一压力曲线时所消耗的有功功率。
4完好要求
4.1主要性能参数
单推板密的额定电压，电源频率、额定功率，保温功率、额定工作温度、生产率、空窑损耗功率，密温均勾度、帮温控制精度、表面温升、推板承重、推进系统工作压力、土推进速度范围和单位产品能耗应符合国家标准、行业标准或设备出厂标准和设备订货合同中的相应规定。但其中额定电压、生产率、空损耗功率，推板承重等指标参数值，允许低于规定值的8%（即应达到或超过规定值的92%）。
4.2基本技术要求
4.2.1推进系统电气控制应具有“自动”和“手动”的两种方式。4.2.2体结构、加热元件、测元件和风机安装既能建立产品固相反应烧结工艺所需的氧分压区的“衡气氛”条件，又能满足“两点一度”的温度和气氛制度的要求。4.2.3单推板密应能根据不同产品的性能要求，来谢节烧结工艺所需的温度—时间——压力曲线。
4.2.4窑体结构、外形应平整完好，密墙、窑底、窑项、推板轨道无变形、开裂现象，所有受热的机械部分和金属结构部分无变形、胀裂、烧蚀、氧化、变、滞现象。4.2.5窑体、控制柜、各种管道的涂漾应符合有关规定。4.2.6单推板窑中金属加热元件的额定功率偏差应在0~+10%范围内，非金属加热元件的额定功率偏差应在土10%范围内。4.3操作系统
4.3.1单推板案的各种开关、按钮和操作手柄、手轮应操作方便、动作灵敏、定位可靠、标志齐全、明。
4.3.2推进系统的位置开关以及窑的其它限位装骨灵敏可靠。4.4温度、压力、气氛控制系统
4.4.1测基和控制温度、压力的各种传感器应安放合理、工作正常，能正确地反应所测温度、压力。
4.4.2搅拌、鼓风、排气和冷却风机工作正常，风压和风量满足使用要求，噪声响度不大于80dB(A)a
4.5推进系统
4.5.1采用机械推进系统时，机械零部件连接可靠，推进平稳，无异常噪声。主推进速度符会制造厂规定的技术要求。系统各部位润滑良好，油位清晰，油标醒目。4.5.2采用液压推进系统时，泵站装置完好无损，管路齐全，油路畅通，油位标志醒目，温变化可控。液压系统各元件动作灵敏，可靠。主推液压缸的丁作速度能平滑调节，系统不应有振动和异常噪音，不应有停滞和爬行现象。液压元件和管路的密封性好，无泄漏渗油现象4.5.3采用气动推进系统时，气源装置完整无损，管路齐全，气路畅通。气动元件动作灵敏，可靠。系统运行平稳，无振动、无异常噪声，主握进速度符合制造厂规定的技术要求。气路密封性？
YKAONKAca
好，无泄漏现象。

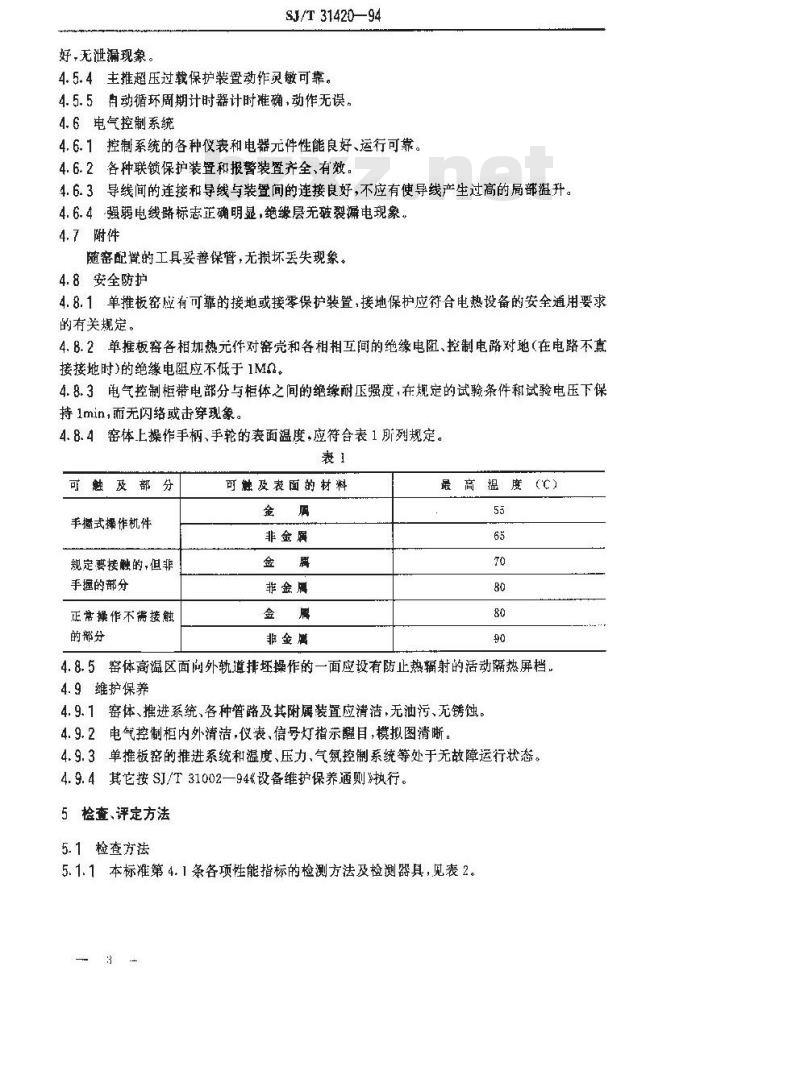

SJ/T 31420—94
4.5.4主推超压过载保护装置动作灵敏可靠，4.5.5自动循环周期计时器计时准确，动作无误，4.6电气控制系统
4.6.1控制系统的各种仪表和电器元件性能良好、运行可靠。4.6.2各种联锁保护装置和报警装置齐全、有效。4.6.3导线间的连接和导线与装置间的连接良好，不应有使导线产生过高的局部温升。4.6.4强弱电线路标志正确明显，绝缘层无破裂漏电现象，4.7附件
随窑配置的工具妥善保管，无损坏丢失现象。4.8安全防护
4.8.1单推板密应有可靠的接地或接零保护装置，接地保护应符合电热投备的安全通用要求的有关规定。
4.8.2单推板客各相加热元件对窑壳和各相相互间的绝缘电阻、控制电路对地（在电路不真接接地时)的绝缘电阻应不低于1M。4.8.3电气控制柜带电部分与柜体之间的绝缘耐压强度，在规定的试验条件和试验电压下保持1min，而无闪络或击穿现象。4.8.4窑体上操作手柄、手轮的表面温度，应符合表1所列规定。表1
可触及部分
手播式操作机件
规定要接融的,但非
手握的部分
正常操作不需接触
的部分
可触及表面的材料
非金属
非金属
金國属
非金属
最高温度(C)
4.8.5窑体高温区面向外轨道排坏操作的一面应设有防止热辐射的活动热屏档。4.9维护保养
4.9.1密体、推进系统、各种管路及其附属装置应清洁，无油污、无锈蚀。4.9.2电气控制柜内外清洁，仪表，信号灯指示醒目，模拟图清晰。4.9.3单推板密的推进系统和温度、压力、气氛控制系统等处于无故障运行状态。4.9.4其它按SJ/T31002—94张设备维护保养通则》执行。5检查、评定方法
5.1检查方法

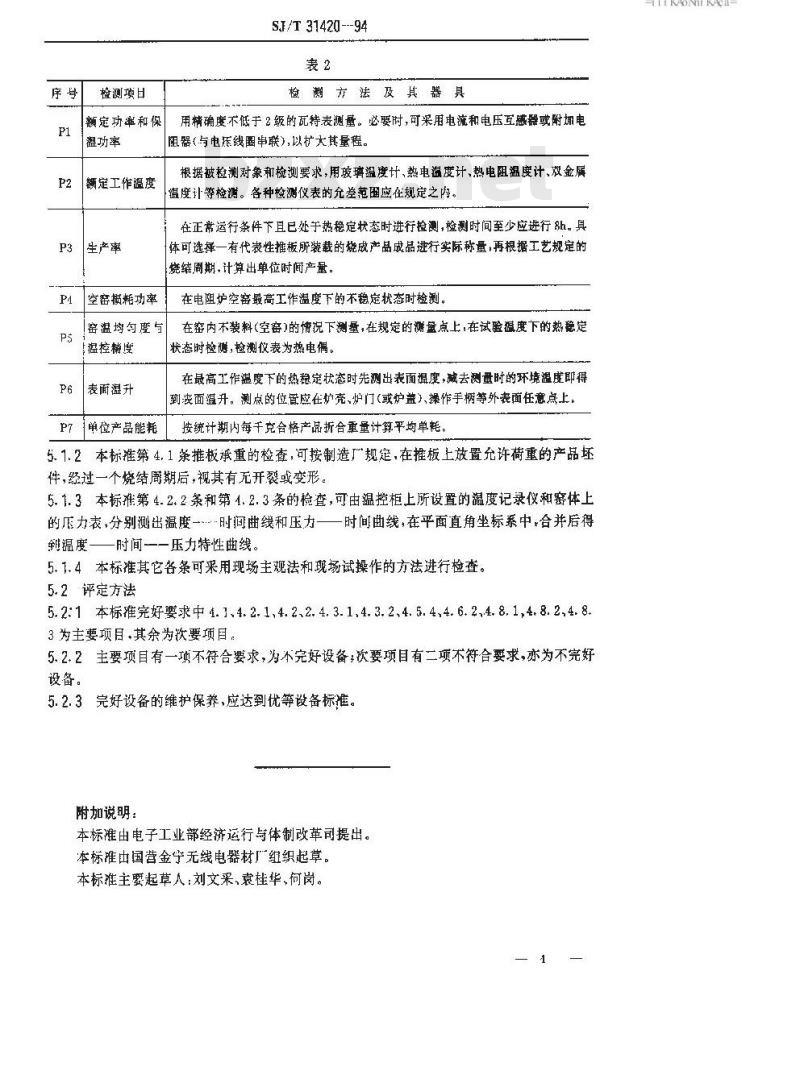

5.1.1本标准第4.1条各项性能指标的检测方法及检测器具,见表2。序号
检测项日
额定功率和保
温功率
额定工作温度
生产率
空窑损耗功率
密温均勾度与
[温控精度
表面温升
P7单位产品能耗
S.F/T 31420 --94
检方法及其器具
用精确度不低手2级的瓦特表测量。必要时，可采用电流和电压互感器或附期电阻器(与电压线圈串联),以扩大其量程。根据被检测对象和检测要求，用玻璃温度计、热电温度计，热电阻温度计,双金属瘟度计等检测。各种检测仪表的允差范函应在规定之内。在正常运行条件下且已处于热稳定状态时进行捡测，检测时间至少应进行8h。具体可选择一有代表性推板所装载的烧成产品成品逊行实际称量，再根据工艺规定的烧结周期，计算出单位时间产量。在电阻炉空窑最高工作温度下的不稳定状态时检测。在密内不装料（空窄）的情况下测量，在规定的测盘点上，在试验摄度下的热稳定状态时检谢,检测仪表为热电偶。在最高工作温度下的热稳定状态时先测出表面温度，减去测量时的环境温度即得到表面温升。测点的位置应在炉壳、炉门（或炉益）、操作手柄等外表面任意点上。按统计期内每千克合格产品折合重量计算平均单耗，5.1.2本标准第4.1条推板承重的检查，可按制造厂规定，在推板上放置允许荷重的产品坏件，经过一个烧结周期后，视其有无开裂或变形。5.1.3本标准第4.2.2条和第4.2.3条的检查，可由温控柜上所设置的温度记录仪和赛体上的压力表，分别测出温度-…时间曲线和压力——时间曲线，在平面直角坐标系中，合并后得到温度——时间一—压力特性曲线。5.1.4本标准其它各条可采用现场主观法和现场试操作的方法进行检查。5.2评定方法
5.2:1本标准完好要求中4.1、4.2.1、4.2、2.4.3.1,4.3.2、4.5.4、4.6.2,4.8.1,4.8.2,4.8.3为主要项目·其余为次要项目。5.2.2主要项目有一项不符合要求，为不完好设备，次要项目有二项不符合要求，亦为不完好设备。
5.2.3完好设备的维护保养，应达到优等设备标准。附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由国营金宁无线电器材厂纽织起草。本标推主起草人刘文采,袁桂华、何岗。ITKAONKAca-
