【电子行业标准(SJ)】 推板式充氮隧道窑完好要求和检查评定方法

本网站 发布时间: 2024-07-31 07:11:40
  • SJ/T31419-1994
  • 现行

基本信息

  • 标准号:

    SJ/T 31419-1994

  • 标准名称:

    推板式充氮隧道窑完好要求和检查评定方法

  • 标准类别:

    电子行业标准(SJ)

  • 标准状态:

    现行
  • 发布日期:

    1994-04-15
  • 实施日期:

    1994-06-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    250.00 KB

标准分类号

  • 中标分类号:

    机械>>通用加工机械与设备>>J66热处理设备

关联标准

出版信息

  • 出版社:

    中国电子工业出版社
  • 页数:

    4页
  • 标准价格:

    8.0 元
  • 出版日期:

    1994-06-01

其他信息

  • 起草人:

    刘文采、甘德兴
  • 起草单位:

    国营金宁无线电器材厂
  • 提出单位:

    电子工业部经济运行与体制改革司
  • 发布部门:

    中华人民共和国电子工业部
标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了推板式充氮隧道窑(以下简称氮气隧道窑)的完好要求和检查、评定方法。本标准适用于电子工业企业铁氧体磁性材料烧成工序的氮气隧道窑。 SJ/T 31419-1994 推板式充氮隧道窑完好要求和检查评定方法 SJ/T31419-1994

标准内容标准内容

部分标准内容:

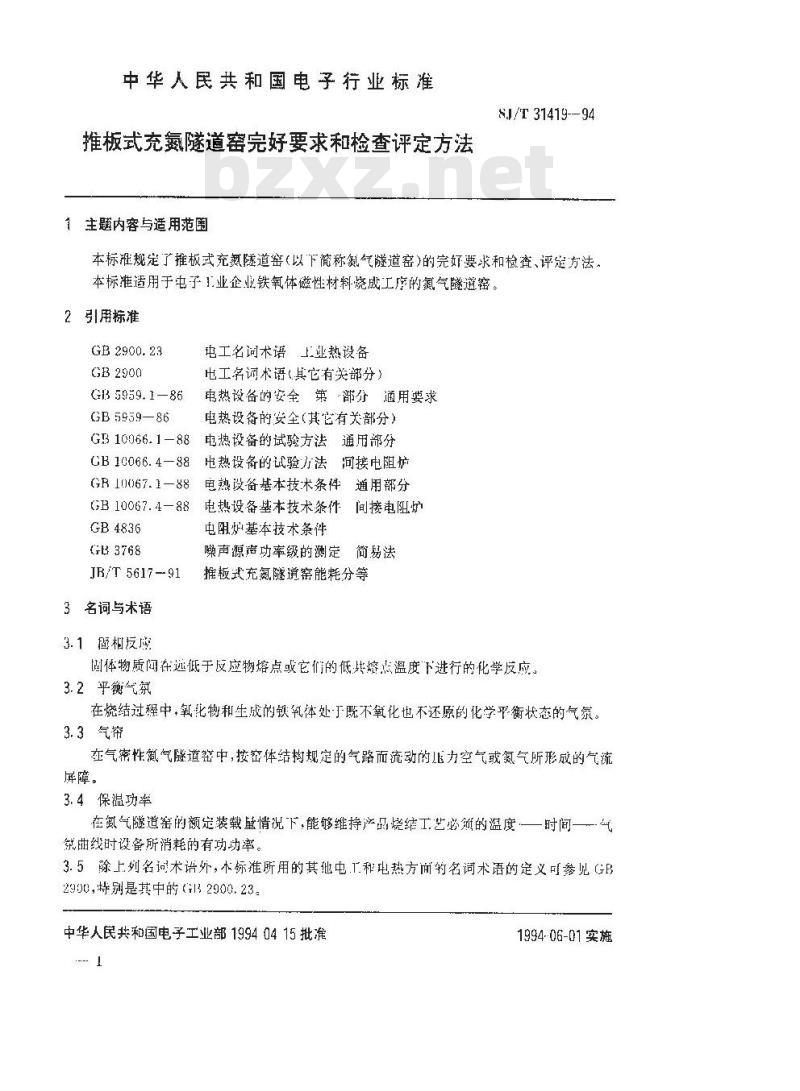

中华人民共和国电子行业标准
推板式充氮隧道窑完好要求和检查评定方法1主题内容与适用范围
NJ/T 31419-94
本标准规定了推板式充氮隧道密(以下简称氮气隧道密)的完好要求和检查、评方法本标准适用于电子1业企业铁氧体磁性材料烧成工序的氮气隧道窑。2引用标准
GB2900.23
GB2900
Gl3 5959. 1-86
GB 5959-86
电工名词术语上业热设备
电工名词术语(其它有关部分)电热设备的安全第部分通用要求电热设备的安全(其它有关部分)GB 10066.1-88E
电热设备的试验方法通用部分
GB1C066.4—88
GR 10067.1-88
GB 10067. 4-88
GB4836
GB3768
JR/T 5617-91
3名词与术语
3.1相反册
电热设备的试验方法间接电阻炉电热设备基本技术条件通用部分电热设备基本技术条件间接电阻炉电阻炉基本技术条件
噪声源声功率级的测定
简嘉法
推板式充氮隧道窑能耗分等
固体物质间在远低于反应物熔点或它们的低共熔点温度下进行的化学反应。3.2平薇气氛
在烧结过程中,氧化物和生成的铁氧体处丁既不氧化也不还原的化学平衡状态的气氛。3.3气帘
在气密性氮气隧道密中,按密体结构规定的气路而流动的压力空气或氮气所形成的气流屏障。
3.4保温功率
在氮气隧道窑的额定装载量情况下,能够维持产品烧结工艺必筑的温度时间一一气筑曲线时设备所消耗的有功动率。3.5除上列名词术谱外,木标准所用的其他电工和电热方简的名词术语的定义可参见GB2900,特别是其中的(1B32900.23中华人民共和国电子工业部19940415批准1
1994-06-01实施

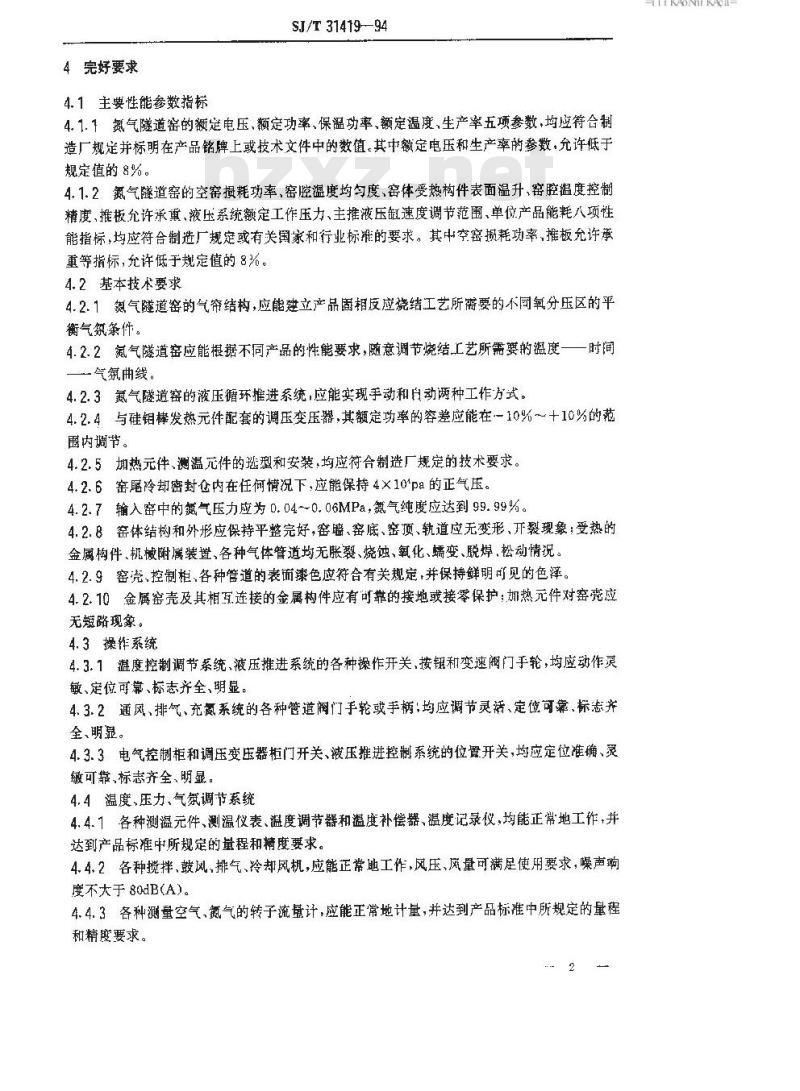

4完好要求
4.1主要性能参数指标
SJ/T 31419-94
4.1.1氮气隧道窑的额定电压、额定功率、保温功率、额定温度,生产率五项参数,均应符合制造厂规定并标明在产品铭牌上或技术文件中的数值。其中额定电压和生产率的参数.允许低于规定值的8%:
4.1.2氮气隧道窑的空案损耗功率,窑腔温度均勾度、窑体受热构件表面温升、窑腔温度控制精度、推板允许承重、液压系统额定工作压力、主推液压缸速度调节范围、单位产品能耗八项性能指标,均应符合制造厂规定或有关闽家和行业标准的要求。其中空密损耗功率,推板允许承重等指标,充许低于规定值的8%。4.2基本技术要求
4.2.1氮气隧道密的气帘结构,应能链立产品固相反应烧结工艺所需要的不同氧分压区的平衡气氛条件。
4.2.2氛气隧道窑应能根据不同产品的性能要求,随意调节烧结工艺所需要的溢度一—时间一气氛曲线。
4.2.3氮气隧道密的液压循环推进系统,应能实现手动和自动两种工作方式。4.2.4与硅钼棒发热元件配套的调压变压器,其额定功率的容差应能在一10%~十10%的范围内调节。
4.2.5加热元件、测温元件的选型和安装,均应符合制造厂规定的技术要求。4.2.6窑尾冷却密封仓内在任何情况下,应能保持4×10\pa的正气压。4.2.7输入密中的氮气压力应为0.04~0.06MPa,气纯度应达到99.99%。4.2.8帘体结构和外形应保持平整完好,密、密底、密顶、轨道应无变形、开裂现象;受热的金属构件、机械附属装置,各种气体管道均无胀裂、烧蚀、氧化、蠕变、脱焊,松动情况。4.2.9窑壳,控制柜、各种管道的表而漆色应符合有关规定,并保持鲜明可见的色泽。4.2.10金属密壳及其相互连接的金属构件应有可靠的接地或接零保护:热元件对窑壳应无窥路现象。
4.3操华系统
4.3.1溢度控制调节系统、液压推进系统的各种操作开关,接银和变速阀门手轮,均应动作灵敏、定位可靠、标志齐全、明显。4.3.2通风、排气、充氮系统的各种管道阀门手轮或手柄;均应调节灵活、定使可靠、标志齐全,明显。
4.3.3、电气控制柜和调压变压器柜门开关、液压推进控制系统的位置开关,均应定位准确、灵敏可靠,标志齐全、明显。
4.4温度、压力、气氛调节系统
4.4.1各种测温元件、测温仪表、溢度调节器和温度补偿器、温度记录仪,均能正常地工作,井达到产品标准中所规定的量程和精度要求。4.4.2各种揽拌、鼓风、排气、冷却风机,应能正带地工作,风压、风量可满足使用要求,噪声响度不大于 80dB(A)。
4.4.3各种测量空气,氮气的转子流量计,应能正常地计量,并达到产品标准中所规定的量程和精度要求。
YKAONKAca

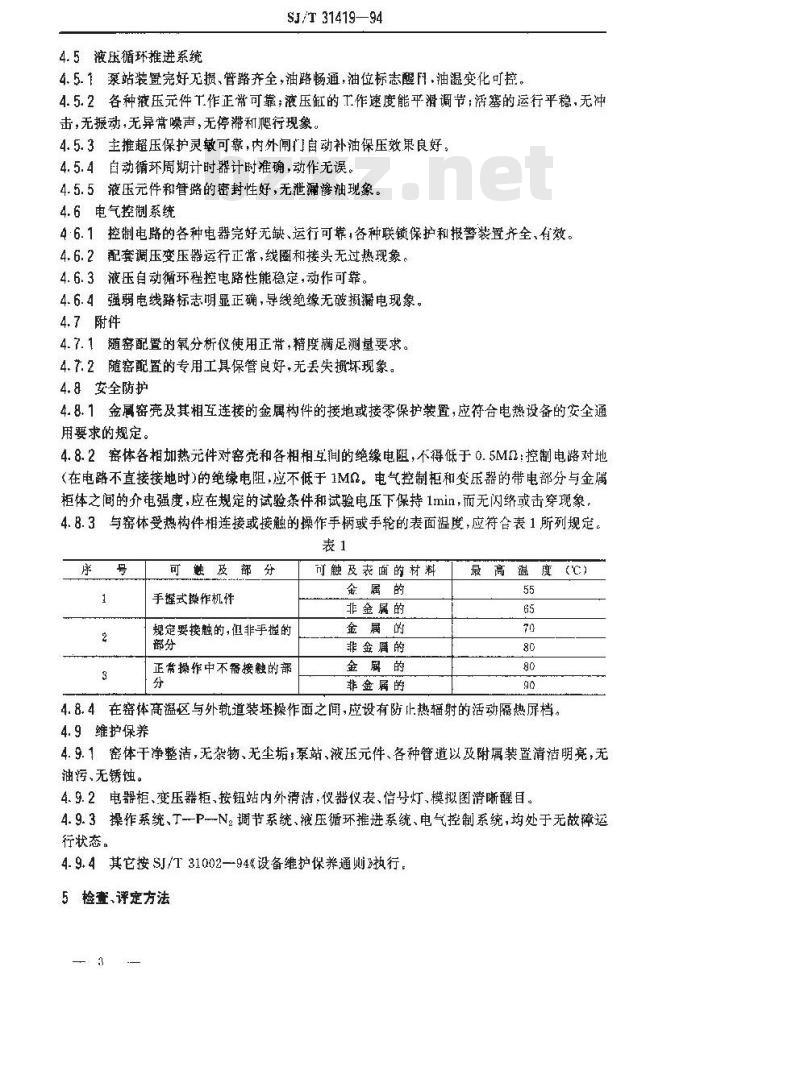

4.5液压循环推进系统
SJ/T 31419—94
4.5.1泵站装置完好无损、管路齐全,油路畅通油位标志醒H.油温变化可控。4.5.2各种液压元件T作正常可靠;液压缸的T作速度能平滑调节;活塞的运行平稳,无冲击,无振动,无异常噪声,无停滞和爬行现象。4.5.3主推超压保护灵敏可靠,内外闸门自动补油保压效果良好,4.5.4自动循环周期计时器计时推确,动作无误。4.5.5液压元件和管路的密封性好,无泄漏渗油现象。4.6电气控制系统
4·6.1控制电路的各种电器完好无缺、运行可靠,各种联锁保护和报警装置齐全、有效。4.6.2配套调压变压器运行正常,线圈和接头无过热现象。4.6.3液压自动循环程控电路性能稳定,动作可靠。4.6.4强弱电线路标志明显正确,导线绝缘无破损漏电现象。4.7附件
4.7.1随密配置的氧分析仪使用正常,精度满足测基要求。4.7.2随密配置的专用工具保管良好,无丢失损坏现象。4.8安全防护
4.8.1金属窑亮及其相互连接的金属构件的接地或接零保护装置,应符合电热设备的安全通用要求的规定。此内容来自标准下载网
4.8.2案体各相加热元件对密壳和各相相生间的绝缘电阻,不得低于0.5MQ:控制电路对地(在电路不直接接地时)的绝缘电阻,应不低于1M。电气控制拒和变压器的带电部分与金属柜体之间的介电强度,应在规定的试验件和试验电压下保持1min,而无闪络或击穿现象,4.8.3与窑体受热构件相连接或接触的操作手柄或手轮的表面温度,应符合表1所列规定。表1
可勉及部分
手握式操作机件
规定要接触的,但非手捏的
正常操作中不需接触的部
可触及表面的材料
金属的
非金属的
金属的
非金属的
金腐的
非金属的
最高温度(℃)
4.8.4在密体高温区与外轨道装坏操作面之间,应设有防止热辐射的活动隔热屏档。4.9维护保养
4.9.1密体干净整洁,无杂物、无尘垢:泵站、液压元件、各种管道以及附属装置清洁明亮,无油污、无锈蚀。
4.9.2电器柜、变压器柜、按钮站内外清洁,仪器仪表、信号灯、模拟图清晰醒目。4.9.3操作系统、T--P-N.调节系统、压循环推进系统、电气控制系统,均处于无故障运行状态。
4.9.4其它按SJ/T31002-94设备维护保养通则执行。5检查、评定方法

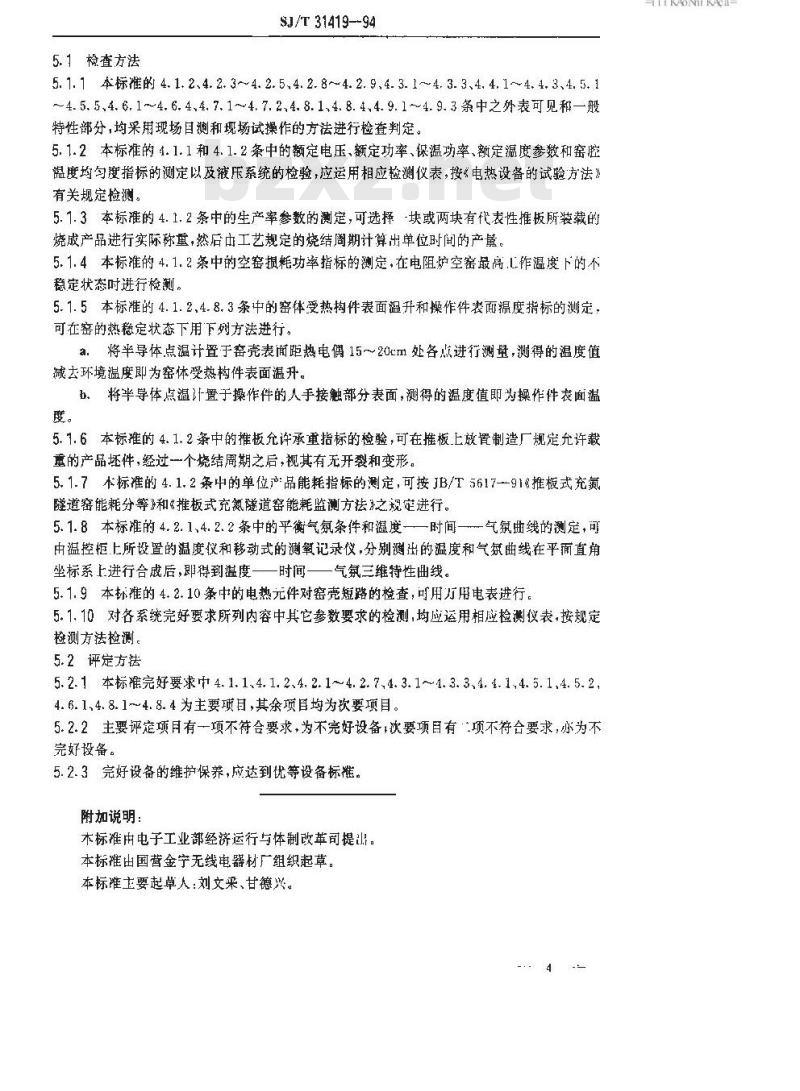

5.1检查方法
SJ/T31419--94
5.1.1本标准的 4.1.2、4. 2. 3~4. 2. 5、4.2.8~4.2. 9,4.3.1~4, 3. 3、4. 4. 1~4.4. 3、4. 5. 1~4.5.5、4.6.1~4.6.4、4.7.1~4.7.2,4.8.1、4.8.4、4.9.1~4.9.3条中之外表可见和—般特性部分,均采用现场目测和现场试操作的方法进行检查判定。5.1.2本标准的4.1.1和4.1.2条中的额定电压、额定功率、保温功率、额定温度参数和窑腔温度均匀度指标的测定以及液压系统的检验,应运用相应检测仪表,按电热设备的试验方法》有关规定检测。
5.1.3本标准的4.1.2条中的生产率参数的测定,可选择块或两块有代表性推板所装载的烧成产品进行实际称重,然后由工艺规定的烧结周期计算出单位时间的产量。5.1.4本标准的4.1.2条中的空密损耗功率指标的测定,在电阻炉空窑最高L作温度下的不稳定状态时进行检测,
5.1.5本标准的4.1.2.4.8.3条中的密体受热构件表面温升和操作件表面温度指标的测定:可在窑的热稳定状态下用下列方法进行。a.将半导体点温计置于窑壳表面距热电偶15~20cm处各点进行测量,测得的温度值减去环境温度即为窑体受热构件表面温升。b。将半导体点温计置于操作件的人手接触部分表面,测得的温度值即为操作件表面温度。
5.1.6本标准的4.1.2条中的推板允许承重指标的检验,可在推板.上放置制造厂规定允许载重的产品坏件,经过一个烧结周期之后,视其有死开裂和变形。5.1.7本标准的4.1.2条中的单位产:品能耗指标的测定,可按JB/T5617--916推板式充氟隧道窑能耗分等》和“推板式充氮隧道窑能耗监测方法》之规定进行。5.1.8本标准的4.2.1、4.2.2条中的平衡气氛条件和温度一时间—气氛曲线的测定,可由温控柜上所设置的温度仪和移动式的测氧记录仪,分别出的温度和气氮曲线在平面直角坐标系上进行合成后,即得到温度——时间一—气氛三维特性曲线。5.1.9本标准的4.2.10条中的电热元件对密壳短路的检查,可用万用电表进行。5.1.10对各系统完好要求所列内容中其它参数要求的检测,均应运用相应检测仪表,按规定控测方法检测。
5.2评定方法
5.2. 1 本标准完好要求中 4. 1. 1.4. 1. 2、4. 2. 14. 2. 7,4. 3. 1 ~~1. 3. 3、4. 4.1,4. 5. 1,4. 5. 2,4.6.1,4.8.1~4.8.4为主要项目,其余项目均为欢要项目。5.2.2主要评定项目有一项不符合要求,为不完好设备,次要项目有“项不符合要求,亦为不完妤设备。
5.2.3完好设备的维护保养,应达到优等设备标摊。附加说明:
木标准由电子工业部经济运行与体制改革司提出。本标由国营金宁无线电器材厂组织起草。本标准主要起草人:刘文采、甘德兴。YKAONKAca
