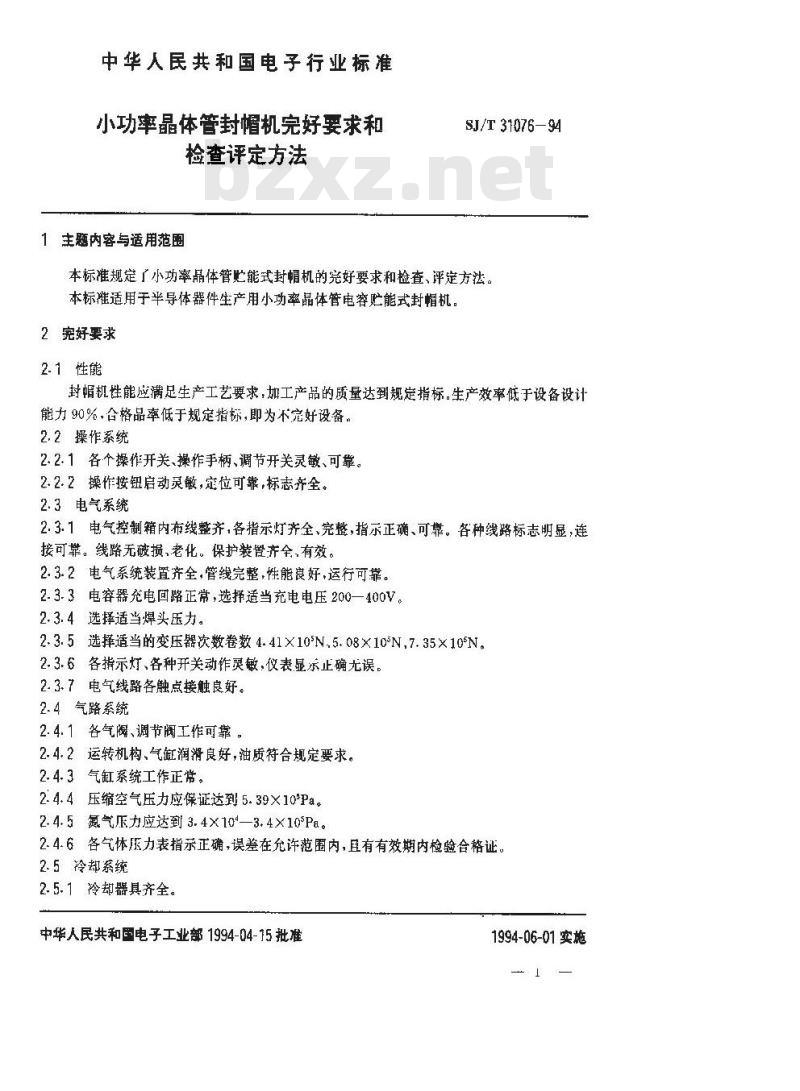

【电子行业标准(SJ)】 小功率晶体管封帽机完好要求和检查评定方法

中华人民共和国电子行业标准
小功率晶体管封帽机完好要求和检查评定方法
1主题内容与适用范围
SJ/T 31076-94
本标准规定广小功率晶体管贮能式封帽机的完好要求和检查、评定方法。本标准适用于半导体器件生产用小功率晶体管电容贮能式封帽机。2完好要求
2.1性能
封帽机性能应满足生产工艺要求，加工产品的质量达到规定指标。生产效率低于设备设计能力90%，合格品率低于规定指标，即为不完好设备。2.2操作系统
2.2.1各个操作开关、操作手柄、调节开关灵敏、可靠。2.2.2操作按钮启动灵敏，定位可靠，标志齐全。2.3电气系统
2.3.1电气控制箱内布线整齐，各指示灯齐全、完整，指示正确、可靠。各种线路标志明显，连接可掌。线路无破损，老化。保护装置齐全，有效。2.3.2电气系统装置齐全，管线完整，性能衰好，运行可靠。2.3.3电容器充电回路正常，选择适当充电电压200—400V。2.3.4选择适当焊头压力。
2.3.5选择适当的变压器次数卷数4.41×105N.5.08X10°N,7.35×105N。2.3.6各指示灯、各种开关动作灵敏.仪表显示止确无误。2.3.7电气线路各触点接触良好。2.4气路系统
2.4.1各气阀、调节阀工作可靠。2.4.2运转机构、气征润滑良好，油质符合规定要求。2.4.3气缸系统工作正常。
2.4.4压缩空气压力应保证达到5.39×10°Pa。2.4.5氮气瓜力应送到3.4×10°—3.4×10°Pa。2.4.6各气体压力表指示正确，误差在允许范围内，且有有效期内检验合格证。2.5冷都系统
2.5.1冷却器具齐全
中华人民共和国电子工业部1994-04-15批准1994-06-01实施

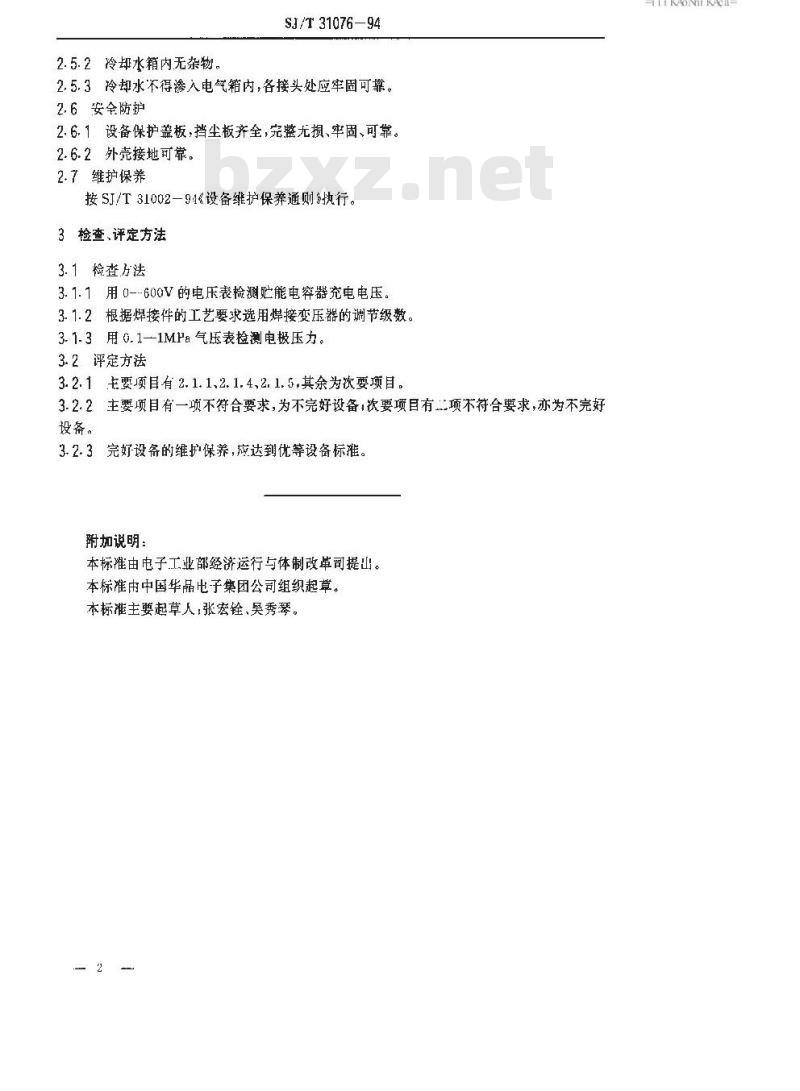

2.5.2冷却水箱内无杂物。
SJ/T31076—94
2.5.3冷却水不得渗入电气箱内，各接头处应牢固可靠。2.6安全防护
2.6.1设备保护盖板，挡尘板齐全，完整无损、牢固、可靠。2.6.2外壳接地可靠。
2.7维护保养
按SJ/T31002-94《设备维护保养通则执行。3检查、评定方法
3.1检查方法
3.1.1用0-600V的电压表检测贮能电容器究电电压，3.1.2根据焊接件的工艺要求选用焊接变压器的调节级数。3.1.3用0.1-1MPa气压表检测电极压力。3.2、评定方法www.bzxz.net
3.2.1卡要项目有2.1.1、2.1.4、2.1.5,其余为饮要项目。3.2.2主要项目有一项不符合要求，为不完好设备，饮要项目有项不符台要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准。附加说明：
本标准由电子工业部经济运行与体制改革司提山。本标准由中国华品电子集团公司组织起草。本标准主要起草人：张宏铨，吴秀琴。2
