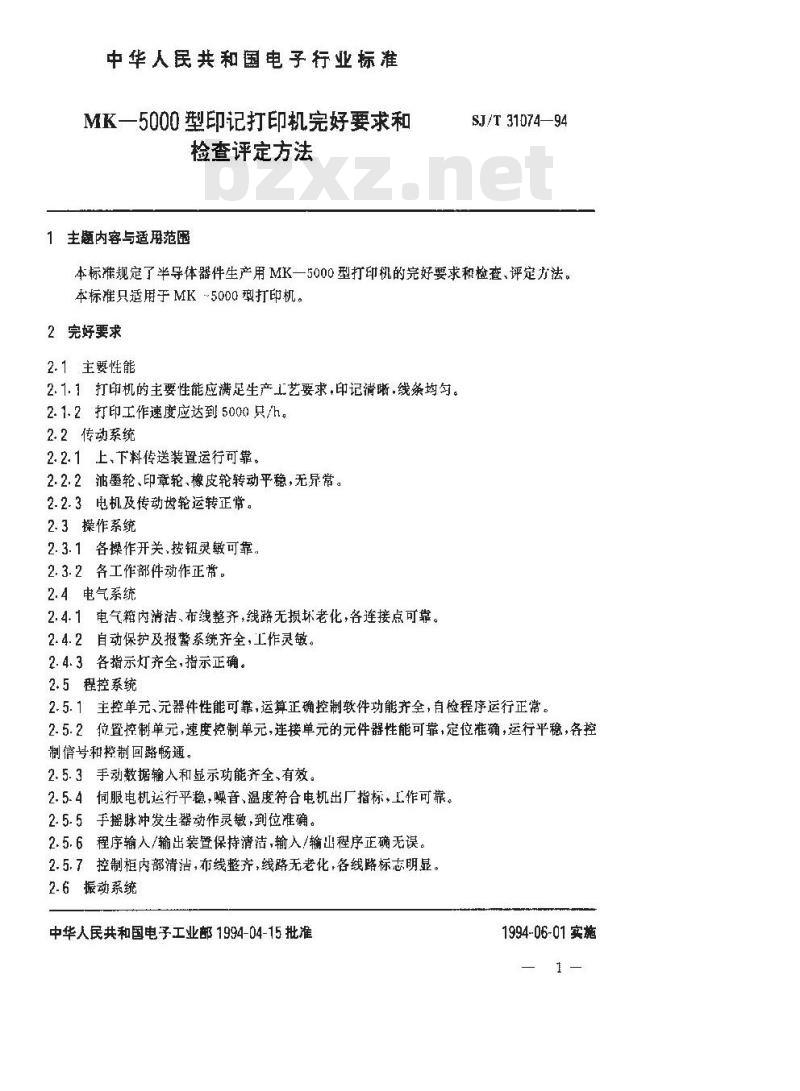

【电子行业标准(SJ)】 MK－5000型印记打印机完好要求和检查评定方法

中华人民共和国电子行业标准www.bzxz.net
MK一5000型印记打印机完好要求和检查评定方法
1主题内容与适用范
SJ/T 31074—94
本标准规定了半导体器件生产用MK一5000型打印机的完好要求和检查、评定方法。本标推只适用于MK~5000型打印机。2完好要求
2.1主要性能
2.1.1打印机的主要性能应满足生产工艺要求，印记晰.线条均句。2.1.2打印工作速度应达到 5000 只/h。2.2传动系统
2.2.1上、下料传送装置运行可靠。2.2.2油墨轮、印章轮、橡皮轮转动平稳，无异常。2.2.3电机及传动齿轮运转正常。2.3操作系统
2.3.1各操作开关,按钮灵敏可靠。2.3.2各工作部件动作正常。
2.4电气系统
2.4.1电气箱内清洁，布线整齐，线路无损坏老化，各连接点可靠。2.4.2自动保护及报警系统齐全，工作灵敏，2.4.3各指示灯齐全，指示正确。2.5程控系统
2.5.1主控单元,元器件性能可靠，运算正确控制软件功能齐全，有检程序运行正常。2.5.2位置控制单元，速度制单元，连接单元的元件器性能可靠，定位准确，运行平稳，各控制信号和控制回路畅通。
2.5.3手动数据输人和显示功能齐全、有效。2.5.4伺服电机运行平稳，噪音、温度符合电机出厂指标，工作可靠。2.5.5手摇脉冲发生器动作灵敏，到位准确。2.5.6程序输入/输出装暨保持清洁,输入/输出程序正确无误。2.5.7控制柜内部清洁，布线整齐，线路无老化，各线路标志明显。2.6振动系统
中华人民共和国电子工业部1994-04-15批准1994-06-01实施

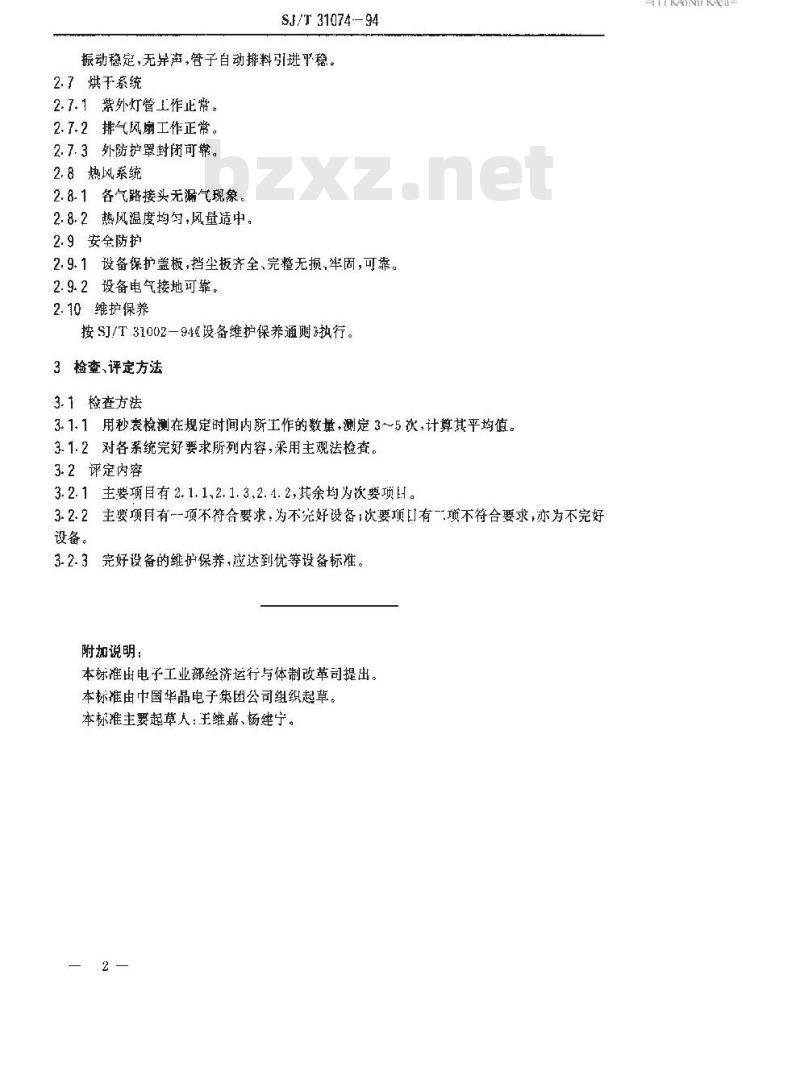

SJ/T 31074 - 94
振动稳定,无异声,管子自动排料引进平稳2.7烘干系统
2.7.1紫外灯管上作止常。
2.7.2排气风扇工作正常。
2.7.3外防护罩封闭可靠。
2.8热风系统
2.8.1各气路接头无漏气现象。
2.8.2热风温度均匀,风量适中。2.9安全防护
2.9.1设备保护盖板，挡尘板齐全、完整无损，牵固，可靠。2.9.2设备电气接地可靠。
2.10维护保养
按SJ/T31002—94设备维护保养通厕执行。3检查、评定方法
3.1检查方法
3.1.1用秒表检测在规定时间内所作的数量，测定 3～5次,计算其平均值。3.1.2对各系统完好要求所列内容，采用主观法检查。3.2评定内容
3.2.1主要项目有2.1.1、2.1.3,2.4.2,其余均为饮要项。3.2.2主要项月有--项不符合要求，为不究好设备次要项目有一项不符合要求，亦为不完好设备。
3-2.3完好设备的维护保养，应达到优等设备标准附加说明：
本标推由电工业部经游运行与体制改革司提出。本标准由中国华晶电子集团公司组织起草。本标准主要起草人：主维嘉、杨建宁。—2
