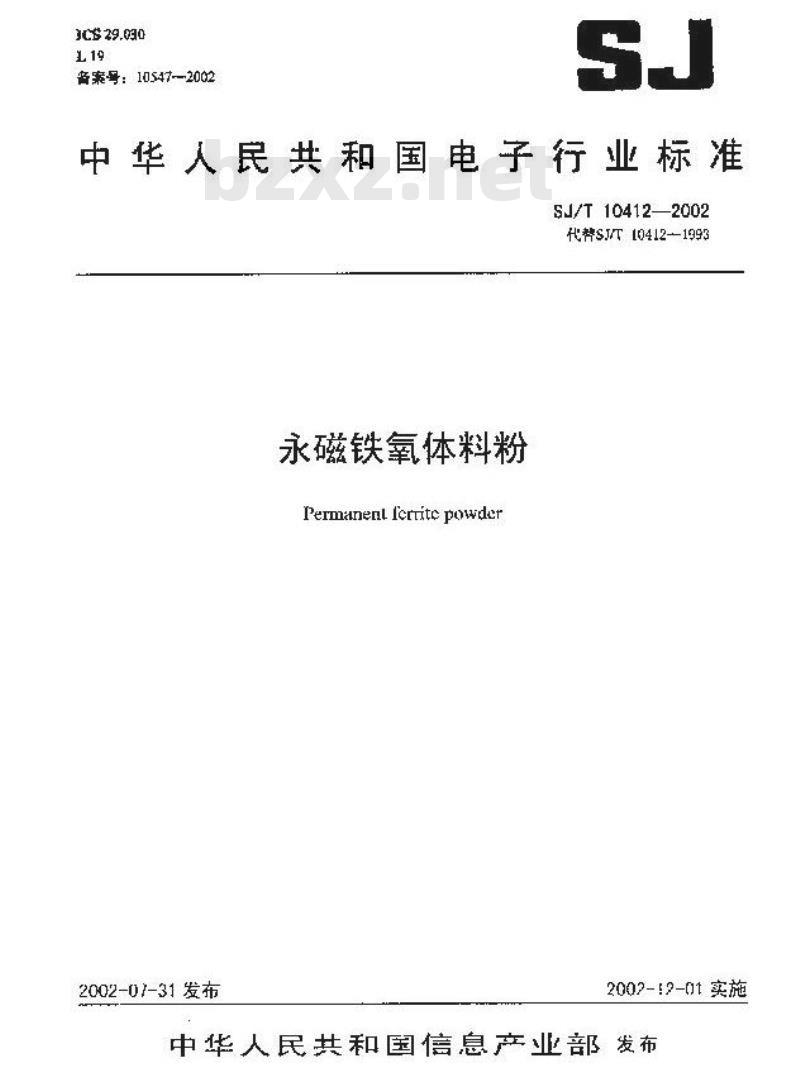

【电子行业标准(SJ)】 永磁铁氧体料粉

3C$29.030
督率号：10547-2002
中华人民共和国电子行业标准
SJ/T10412—2002
代势SJT[0412-1993
永磁铁氧体料粉
Permanent ferrite powder
2002-0}-31发布
2002-12-01实施

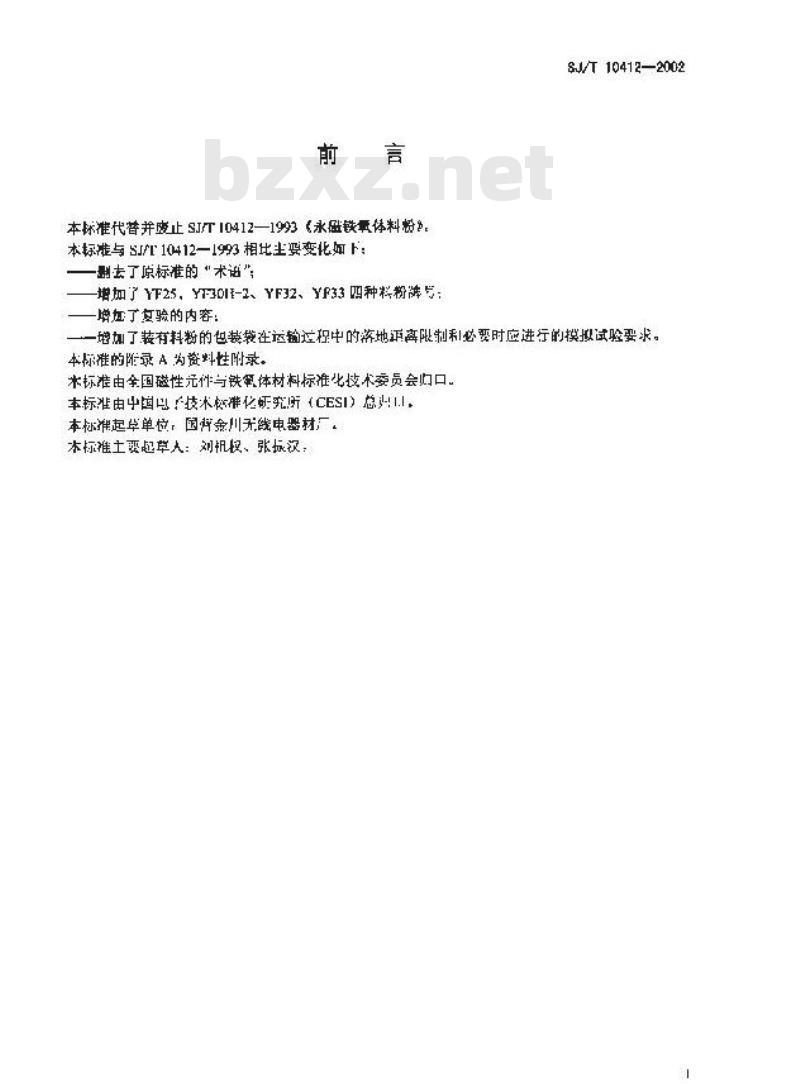

中华人民共和国信息产业部发布前言
本标准代替并度止SJT10412—1993（永磁铁氧体料粉8，本标准与SJ/T10412-1993相比主要变化下：别去了原标准的“术语\
一增加了YF25，YT30I1-2、YF32、YF33四种料粉牌号：SJ/T10412—2002
一增了复验的内容：
一一增加了装有料粉的包装袋在运输过程中的落地证高限制利必要时应进行的模拟试验要求。本标雄的险录A为资料性附录。
术标准由全国磁性元件与铁氧体材料标准化技术案员会归口。本标准由中国以技术松准化师究所（CESI）总业II本标准起卓单位，国有金川无践电器材厂，本标推土要起草人：刘相权、张振汉：1范图

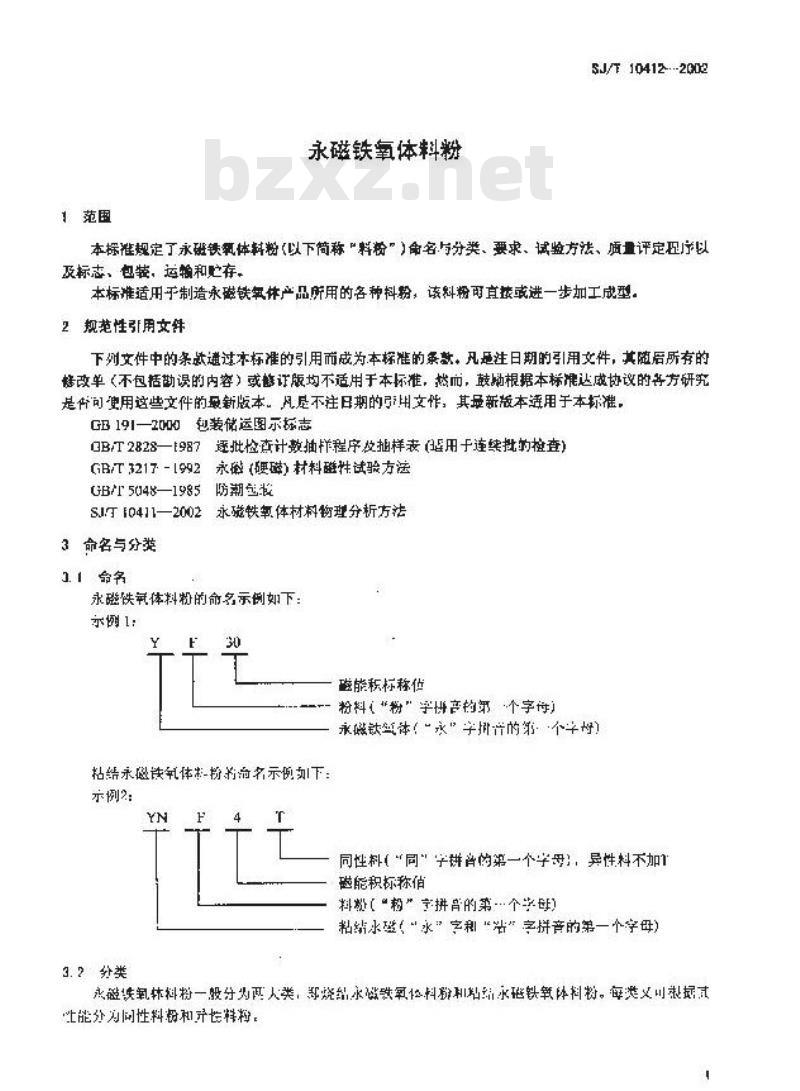

永磁铁氧体料粉
SJ/T 10412-.-2002
本标准规定了永碰锁氧体料粉（以下简称“料粉”）命名与分类、要求、试验方法、再量评定卫疗以及标志、包装，运物和贮存，
本标准适用于制造水磁铁氧件产品所用的各种料粉，该料粉可直按或进一步加工成型2规范性引用文伴
下列文性中的条就遭过本标准的引用而成为本探催的承款，凡是注目期的引用文件，其随后所有的改单（不包括勘误的内容）或订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是司使用这些文件的最新版本。风尽不注日期的引用文作，其最新版本适用于本标准，GB191—2000包装储运图示标志
0B/T2828一{987逐批检查计整抽样程序放拖样表（站用于连续批的控查）GB/T3217-[992永磁（硬磷）材料醛性试验方法GB/T5048-—1985防潮包液
永碳轶氧体材料物理分析方法
SJT F0411—2002
3命名与分类
永磁铁体料粉的命名示例如下：示例1：
磁能积标称位
粉料（“粉”孚拼产的第“个字母）永磁钛氢体（“水”字排片的第“个好）招结永必氧体制-扮为前名示例刻下：示例2：
3.2分类
同性料（“同”字耕音的第一个学母！，异性料不加磁能积标称信
抖数【“极”拼音的第个学
粘水碰“水”字和“法”字拼音的第一个字母）承避铁氧林料粉一股分为西人类，部烧组水燃数氧位料粉和站结永磁铁氧体料物。每类义川根凝市业能分为同性料粉和升性样粉，Sd/T10412—-2002

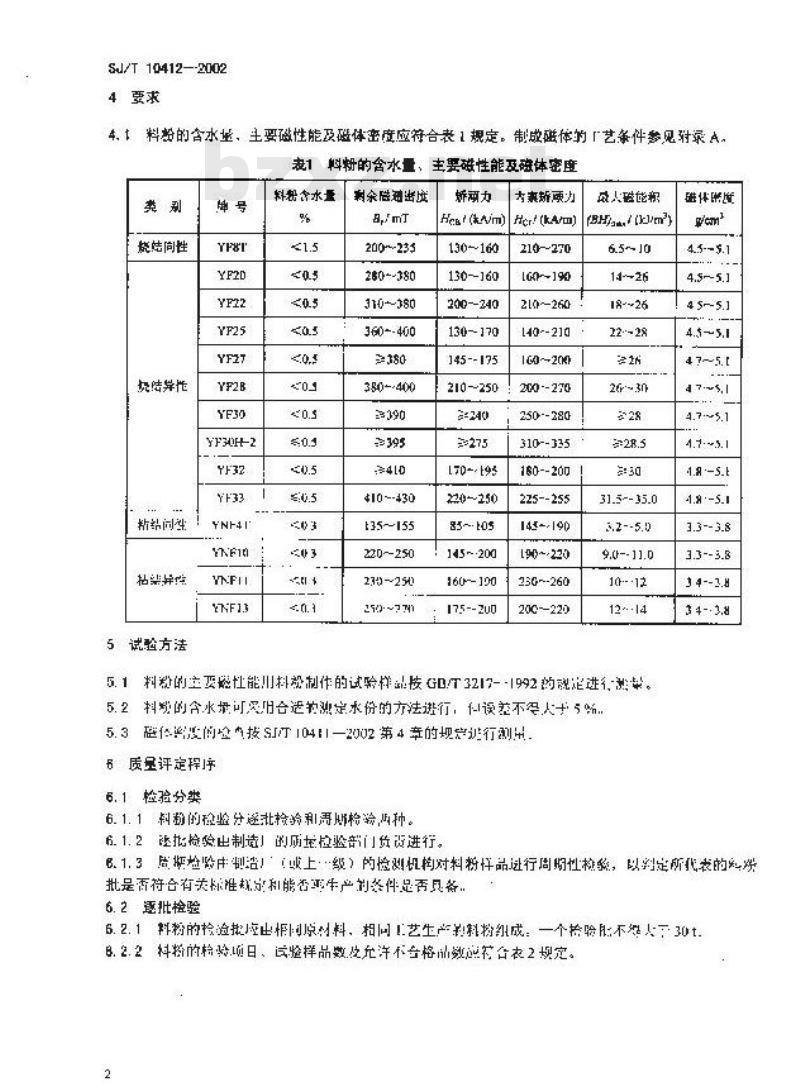

4要求
4，1料势的含水坚，主要磁性能及磁体密度应符合表1规定。制成磁体的「艺争件参见对录A表1料粉的含水量、主要磁性能及磁体密度类别
烧结同性
轻结异性
站问坐
粘染异修
试验方法
YF30H-2
料势含水景
心心3
测余胜通出度
200~-235
280--380
310-380
360-400
380--400
410~-430
t35~~155
220~250
HceT(Km)
130160
130--160
200--240
130-170
145--175
210~250
170-195
220-250
85~ 05
145~·200
160-190
175--200
有裹新要力
Her? (kAm)
210-~270
1G0--190
210~260
[40--210
160~~2K
200--270
250--280
310--335
160--200
225--255
145-190
190~-220
23G~-260
200--220
成人能积
(BH/a, (J/m)
18-~26bzxZ.net
22·-28
31.5--35.0
9.0--11.0
10--12
5.1料数的宝否性能川料设制作的试验样品核GDT3217--1992的税定进，单。5.2料势的含水择可叉合适物独定求份的方法进行，仁设差不得人十5%.5.3位源的检内技S汀1041—2002第4章的定证行测量，质量评定程序
6.1检验分类
6.1.1料粉的检验分逐批检冷和再账格验，而种6.1.2函批检验出制遗」的质控验部门贷资进行。/am
6.1.3后概检龄中制造：（或上·级）的检测粗构对料粉性品进行周期性构，以别定所代表的端批是否符合有关标难款实和能否牛产剂备件品否具备6.2逐批检验

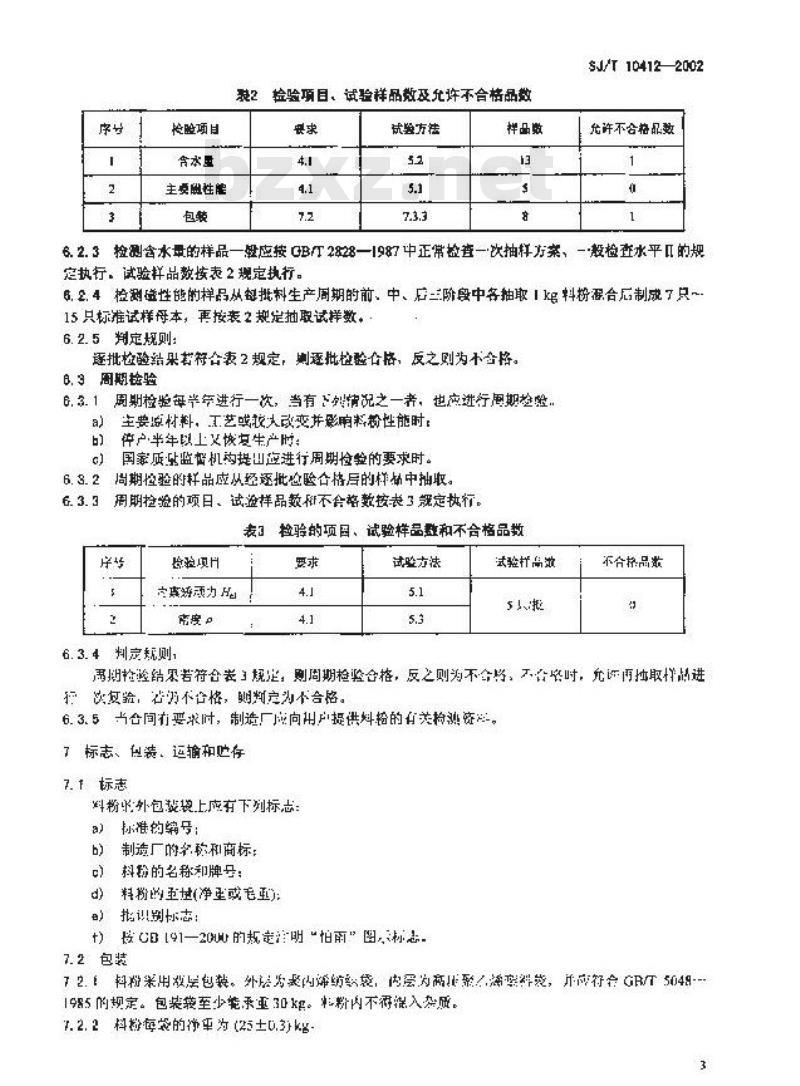

6.2.1料粉的检逾批度出柜国原利料，扫同1艺生产差料扮纠成：一个拾验胎不总人三30tB.2.2料粉的格龄项日、整样品数充许不台格的数品符合表2规定。2
控照项目
含水量
主要继性膜
检验项目。试验样品数及允许不合格品数快求
就验方法
样品数
$J/T 104132002
充许不合格品数
6.2.3检测含水量的样品一般应接GBT2828一1987中正常检查一次抽样方案、-般检查水平Ⅱ的规定执行，试验样品数核表2规定执行。6.2.4检测性能的样品从每批料生产周期的前、中、后三阶段中各抽取1料扮程合后制成了只~15只标准试样母本，再按表2规定抽取试样数。：6.2.5判定规则：
逐批检验结果若符合表2规定，测逐批检酸合格，反之则为不合格。8. 3周期检验
6.3.1周期检验每半年进行一次，当有下划情况之一者，也应进行周期检验.al
生要原材料，工艺或妆大改变井影响料粉性能时：停产半年以上文峻安生产时：
国家质出监督机均提山检进行周期检验的要求时。周期控验的样品应以经逐批验合格后的样缺中抽取6.3.2
周期控验的项目、试检样品数征不会将数按表3疑定执行。表3检验的项、试验样品数和不合格品数序坊
跨验项工
更力品
6.3.4判定就则，
试险方法
试验杆高效
不合格品数
要期抢整结累若符合者规是，则周期检鉴金格，反之则为不合格，子金格时，充还再抽取性战进指这忽验，若不含恪，期判完为不合格。6.3.5当合间有要求时，制造厂应向用户提供料格的有关泌资。了标志、位装，运输和贮存
7. F标志
科粉的外包整上应有下列标志：标准的编号：
制造厂的务称和商标：
料扮的名称和牌号：
料粉的至过净型或毛：
批认别你志：
+）嵌CB[91一20的规定明“怕雨”图，标志7.2包装
72.料粉用效房包装。外法与整内袋，内层内高止一添料袋，并成行会GBT5049--1985的规定。包装范至少能承重30kg。粉内不得混入杂质。7.2.2料扮每的净年为（25土0.3)kg-3
SJ/T10418—2002
7.2.3每较料应4带造厂质量检验部1印章的合格证，合格证.上应标明检验日期和检监人员的免名或代，
7.3运鞘
3.1料粉一艇采用举规均运赖方法，加汽车，火车，轮船等。但无论采用何种运前方式，都应进行逐遮，不得受溯。
7.3.2装有料粉的包装袋在运够，装卸中都不得有机械换快。装郭时不得宜接挂钩、商拖、高摔，落地距高不得高于50cm.
7.3.3必要时，可对包装袋进行摄拟装卸试验，试验时将包装增按规定重早25泻装上细汐之类的粉物并将其盘于(60~100)cm的平台上而后掀下地面，此时包装不应有破裂的现象，了.4贮存
1.4.1料粉应忙存在再围空气无酸性，减性或其年替物质的库房中，7.4.2对料粉些存用的库房条件制造厂可在企业标准中作山明确，详细的规定，A1烧结同性料粉
B粒粉平均粒度，(0.81.2)um1
b）生还密度：(2.8~3.2)gcm：
c）烧结温度：（1200~1300)℃
烧蜡异性料粉
《资料性醛录）
磁体工艺件
a)浆 (粉) 料平均粒度：(0.B--1.2) H ;b）料浆含水录：30%~40%（重盘比）料粉含水量：要0.5%（重量比）d）湿压取向磁场含400kA/m：
e）1-压取向磁场含500kA/m：
f）生坏来度：(2.9~3.3)g/cm
）烧站盟度：（1200--1300)℃
A.3粘结同性料粉
a）粒粉均度：(1.0-4.0)m
b）生坏密度：(2.3-3.9)g/cml。A.4粘结异性料粉
B)税粉平均粒度：(0.9~-1.6)μm：b）生址密度：(2.2~-3.8)/cm：c）取向磁场B00A
SJ/T10412--2002
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
