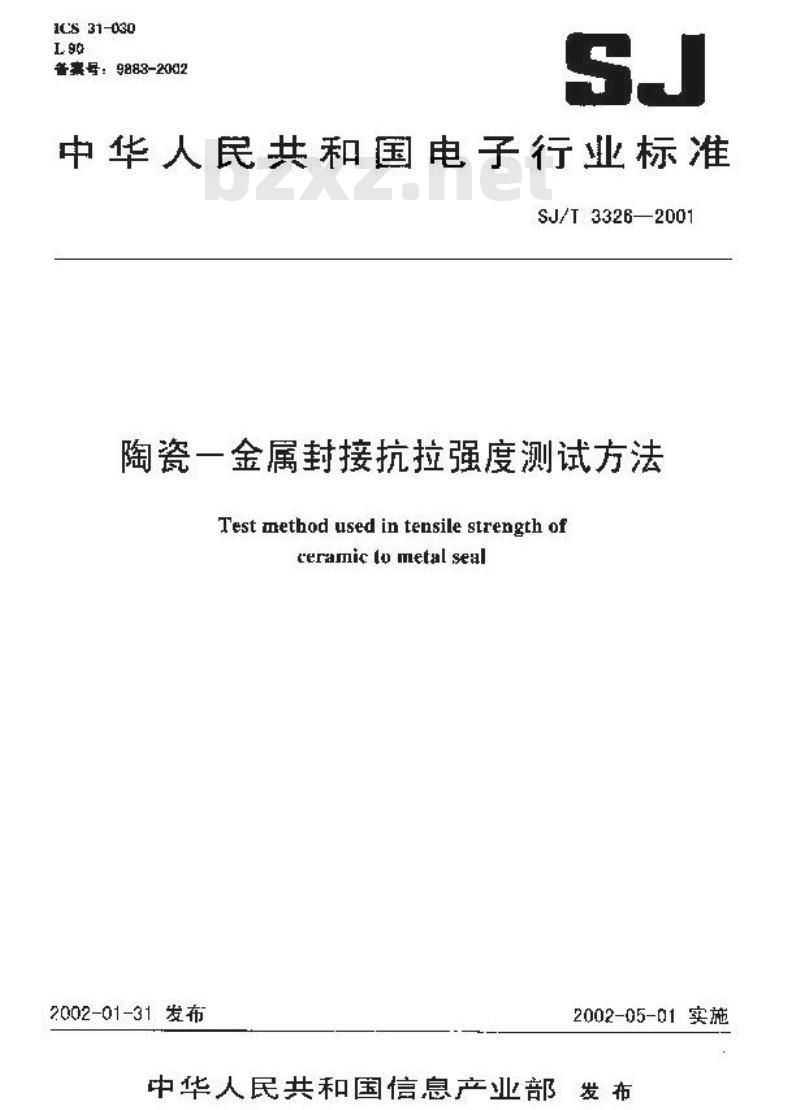

【电子行业标准(SJ)】 陶瓷？金属封接抗拉强度测试方法

ICS 31-030
警赛号：9888-202
中华人民共和国电子行业标准
SJ/T 3326—2001
陶瓷一金属封接抗拉强度测试方法Test method used in tensile strength ofceramictometalseal
2002-01-31.发布
2002-05-01实施

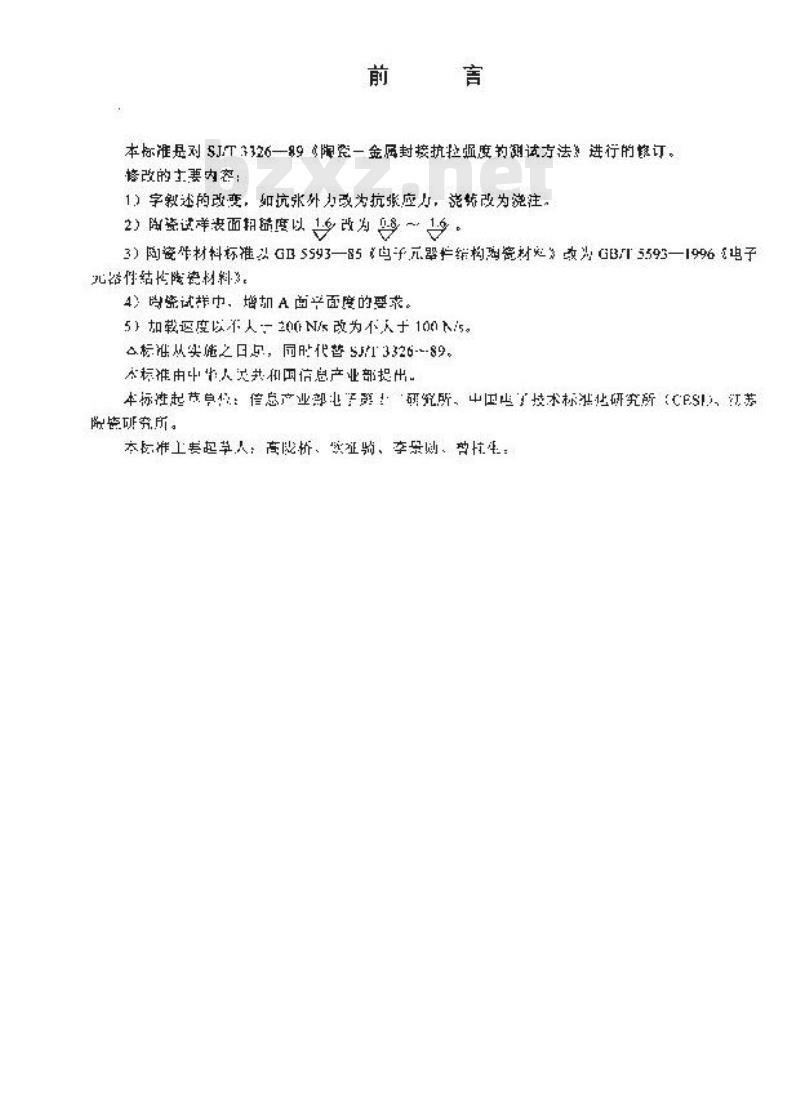

中华人民共和国信息产业部发布前言
本标准是对SJT3326一89陶瓷一金底封接抗拉渠度的测试方法进行的橡订。修改的主要内容：
1）字教述的改变，如抗张外力改为抗张应力，说势改为滤往，2）脚瓷试详装面朝筋度以改为～。3）陶瓷件材料标准以G5593—85鸟元翠编构购瓷材虹改为GB/5593—1996电子孔器件结瓷材料3.Www.bzxZ.net
4）尚试样巾，增加A面面度的要求。5）加载返度以不人20N/改为不人于100/5。公标准从实端之日与，同时代替513326-89。标准由中也人关共和国信息产业部提出本标准起单位：信总产业部电子募！研究所、出国出授术标油北研究所（心ES，江苏院瓷研究所
本标准工要起草人：商段桥、欢证验、李景则、营抗毛：范围

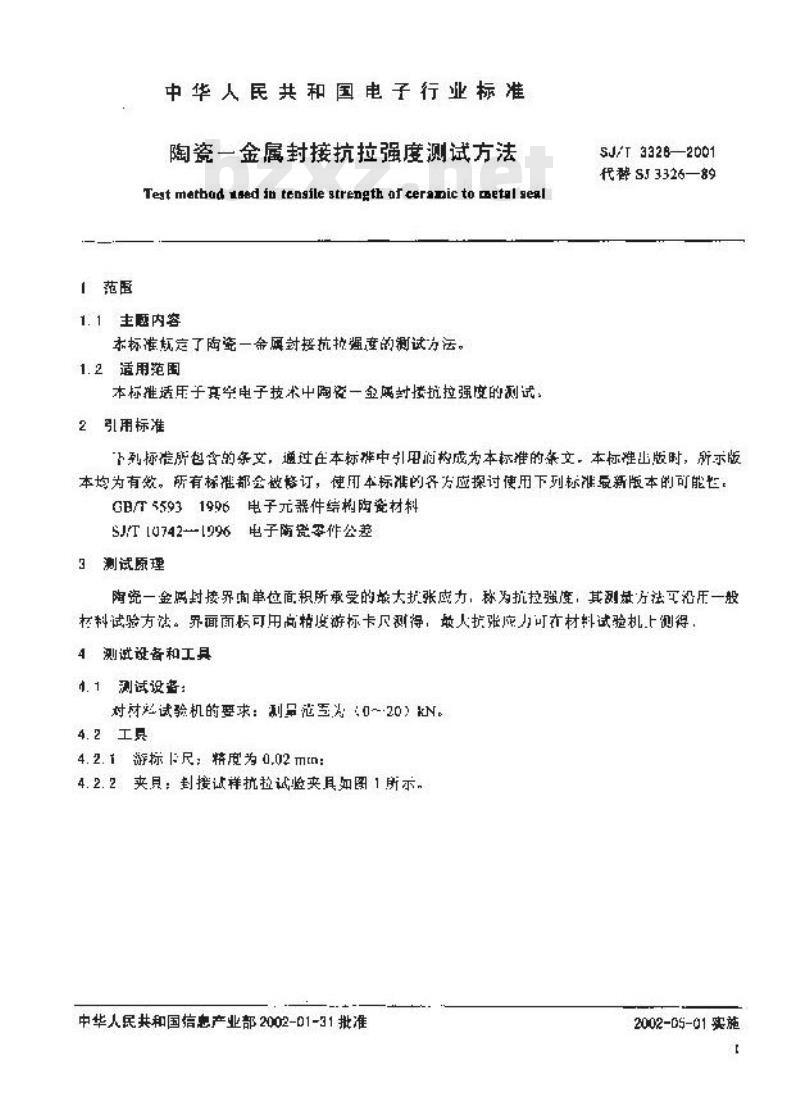

中华人民共和国电子行业标准
陶瓷一金属封接抗拉强度测试方法Test metbod sed in tensile strength af ceranic to etal seal1.1主题内容
本标准定了陶瓷一金展封接抗拉强度的测试力法。1.2适用范围
本标推适用于真空电子技术中陶瓷一金属封接抗拉强度的测试：引用标准
SJ/T 3326—2001
代警S53326—89
下列标准所包含的条文，通过在本标推中引归拍构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T55931996电子元器件统构陶瓷材料SJT[0742-[996电子瓷零作公差
3测试原理
陶瓷一金属封接界南单位面积所承受的职大扩张应力，称为抗拉强度，其测量方法买沿压一般格料试验方法。界面面长可用高精度游标卡尺测得，最人扩张应小可在材料试验机上测得4测试设备和工具
1.1测试设备：
对材烂试验机的要求：测品范需为：0～20）KN。4.2工具
4.2.1游标尺：精度为0.02mm：
4.2.2夹具：封接试样抗拉试验夹具如图1所示中华人民共和国信惠产业部2002-01-31批准2002-0S-01实施
橡皮准

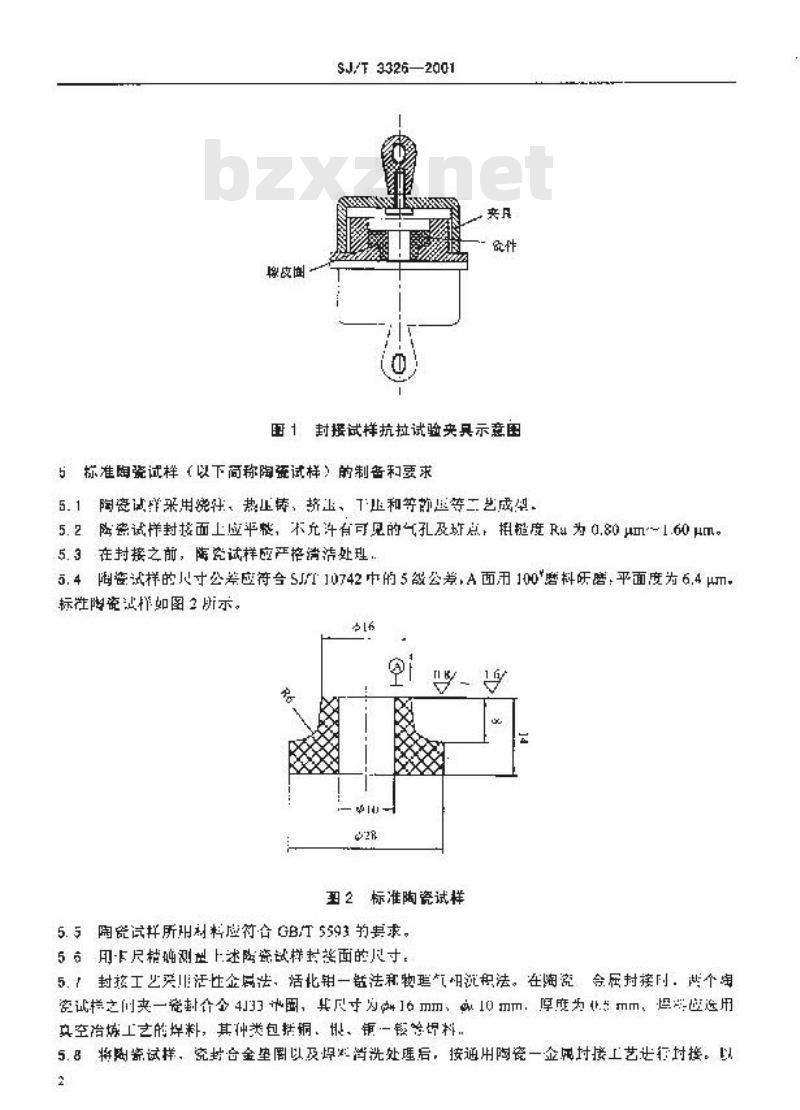

SJ/T3326—2001
图1封接试样抗拉试验夹具示意图5标准陶瓷试样（以下称陶瓷试样）的制备和要求5.1陶瓷试详采用烧往、热止铸，挤出、T止和等的压等工艺成型5.2险密试样封按面上应平，不充许有可见的气孔及班点，扭橙度Ru为.80m～1.60Hm。5.3在封接之前，陶瓷试样应严格消洁处理5.4陶瓷试样的寸公差应符合SJT10742中的5龄公差,A面用100磨料既磨，平面度为6.4wm标准脚瓷试样如图2所示。
到2标准陶瓷试样
5.5陶既试所H制料应符合GB门5593的要求。56用卡尺施测型上述降瓷试样封面的尺寸。5.！封按工艺买川活性金局法，活化销一错法审物理*相沉积法。在陶瓷、会封接时：出个淘资试样之夹一瓷封全4J33图，其尺16，10m，厚度为（m，恒应选用真空冶工之的焊料，其种类包括铜、银、铺一钩等归料.5.8将图瓷试样，究封合金垫图以及焊消洗处理后，按通用陶瓷一金属对接工艺述行过接。以2

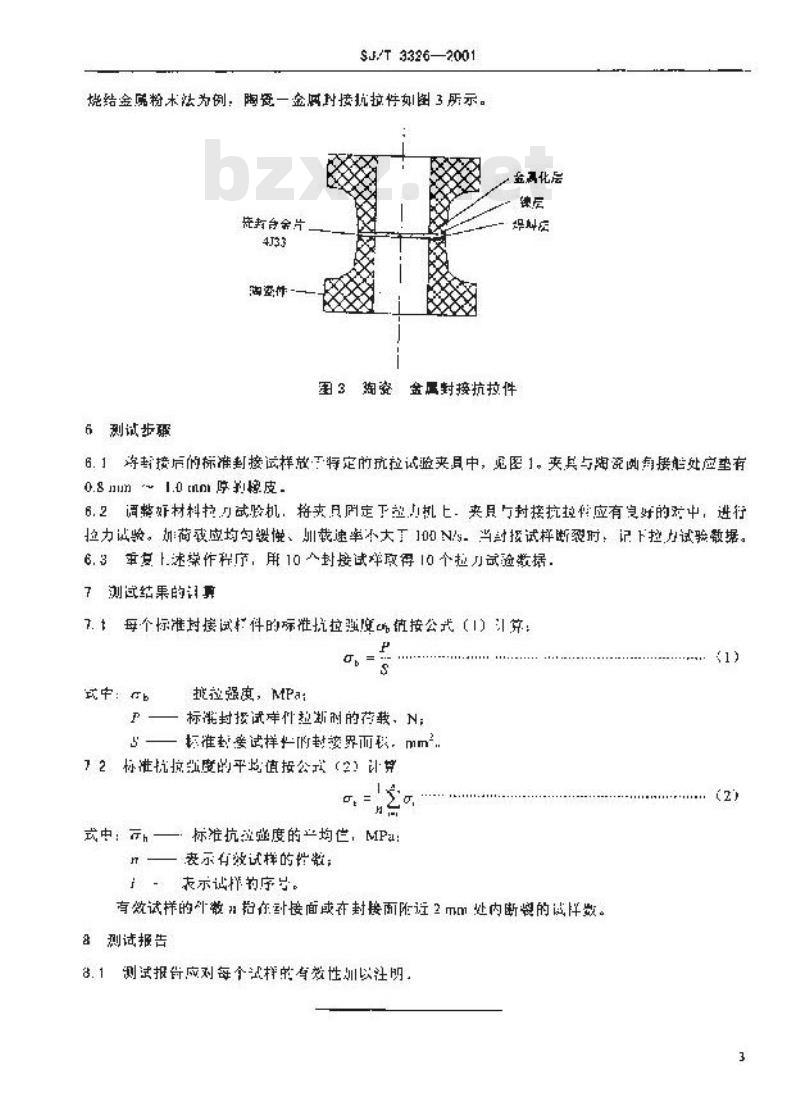

SJ/T3326—2001
烧结金席粉木法为例：陶资一金网均接抗拉件如图3所示。能新台会片
海盗件
金属化层
图3陶资金属封接抗拉件
6测试步
6.1游封接后的标准到接试样放下将定的抗拉试验夹且中，免图1。夹具与陶瓷函每接能处应垫有o.smum1.0m惊拍橡皮.
6.2调整好材料拉刀试验机，将卖月用定于垫小机上：夹具与封接抗拉件应有良好的对中，进行拉力试验。切荷我应均勾婴悦、圳载速率不大丁100DN/s当封授试样断裂时：记下控力试验敏据。6.3重点1.述操作程序，用10人封接试烊度得10个拉刀试验数据7测试结果的过勇
了.t每个标准封接试标件的标准抗拉疆度品镇按公式（1）斗算：a
式中：b
批拉强度，MPa:
标滞封接试痒件拉渐附的荐载，N；探准封妾试样下的封被界而我，mm72协准抗掠染度的平均值按谷式（2）计势 =
或中：示-
标准抗拉业度的产均位，MPa：
表示有效试样的性数；
于一表示诚样的序号。
有效试样的外教\括在到接面或在封接雨近2mm处内断愧的试样数。8测试报告
测试报应对每个式样的有效性训以注明，13
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
