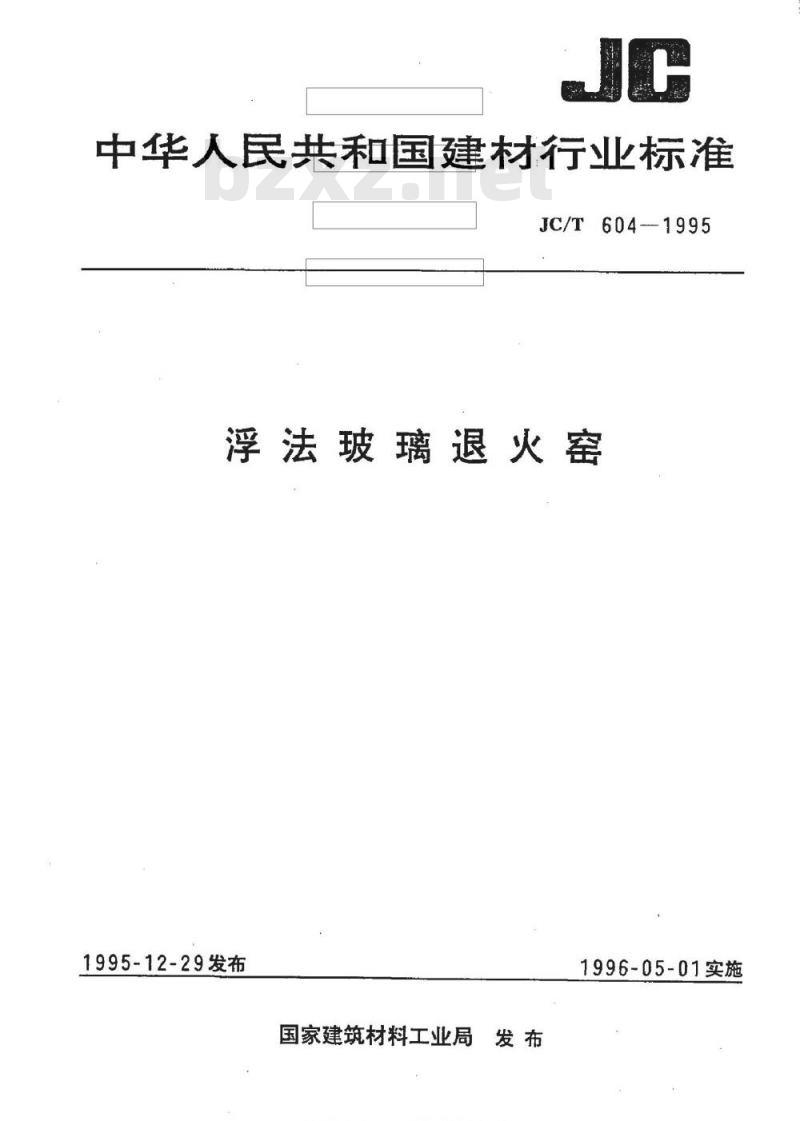

【建筑材料行业标准(JC)】 浮法玻璃退火窑

中华人民共和国建材行业标准
JC/T604-1995
浮法玻璃退火窑
1995-12-29发布
国家建筑材料工业局发布
m各美准业路免费
1996-05-01实施
中华人民共和国建材
行业标准
浮法玻璃退火蜜
JC/T604—1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社桑皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张1/2字数11千字
1996年8月第一次印刷
1996年8月第一版
印数1-1500
标目293—176
标准摄图
各生标准行业资来免营下载

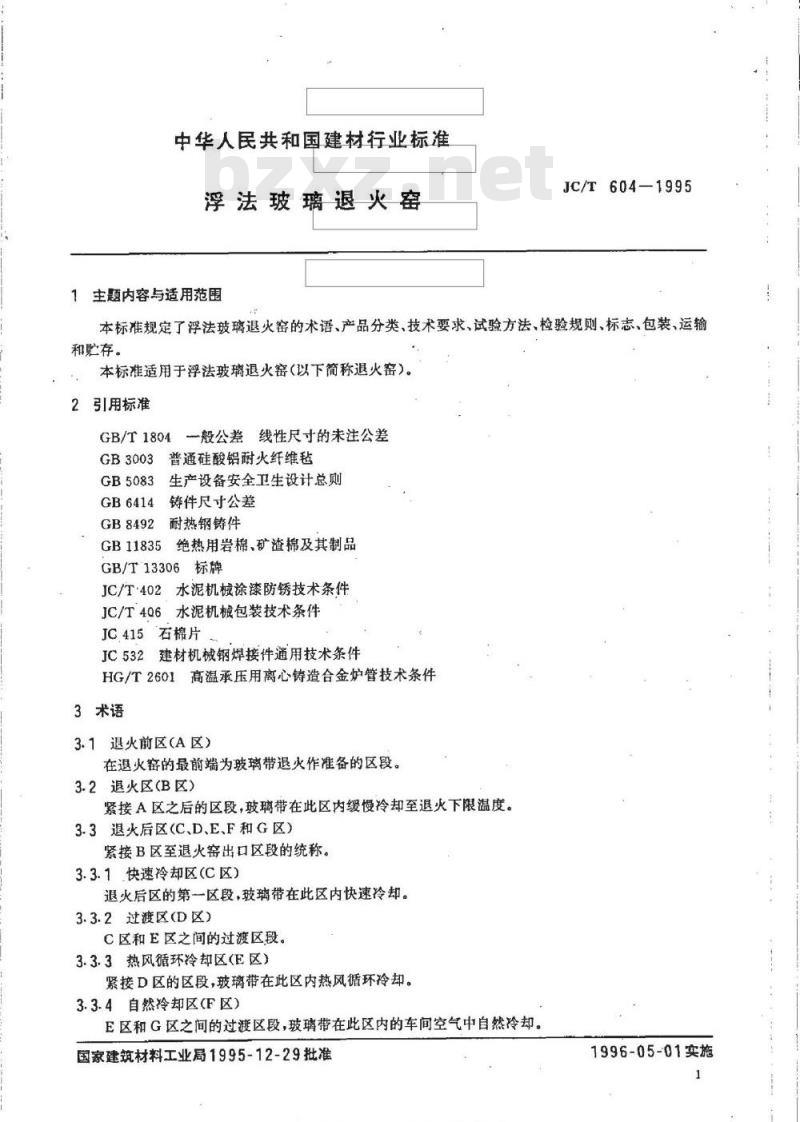

中华人民共和国建材行业标准
浮法玻璃退火蜜
主题内容与适用范围
JC/T604-1995
本标准规定了浮法玻璃退火窑的术语、产品分类，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于浮法玻璃退火窑(以下简称退火窑）。2引用标准
GB/T1804般公差线性尺寸的未注公差GB3003普通硅酸铝耐火纤维毡
GB5083
GB6414
GB8492
生产设备安全卫生设计总则
铸件尺寸公差
耐热钢铸件
绝热用岩棉、矿渣棉及其制品
GB11835
GB/T13306标牌
JC/T:402水泥机械涂漆防锈技术条件JC/T4Q6水泥机械包装技术条件
JC415石棉片
JC532建材机械钢焊接件通用技术条件HG/T2601高温承压用离心铸造合金炉管技术条件3术语
3.1退火前区（A区）
在退火窑的最前端为玻璃带退火作准备的区段。3.2退火区（B区）
紧接A区之后的区段，玻璃带在此区内缓慢冷却至退火下限温度。3.3退火后区(C、D、E、F和G区）紧接B区至退火密出口区段的统称。3.3.1快速冷却区（C区）
退火后区的第一区段，玻璃带在此区内快速冷却3.3.2过渡区（D区）
C区和E区之间的过渡区段。
3.3.3热风循环冷却区（E区）
紧接D区的区段，玻璃带在此区内热风循环冷却。3.3.4自然冷却区（F区）Www.bzxZ.net
E区和G区之间的过渡区段，玻璃带在此区内的车间空气中自然冷却。国家建筑材料工业局1995-12-29批准标准按控
各类标准行业型
1996-05-01实施

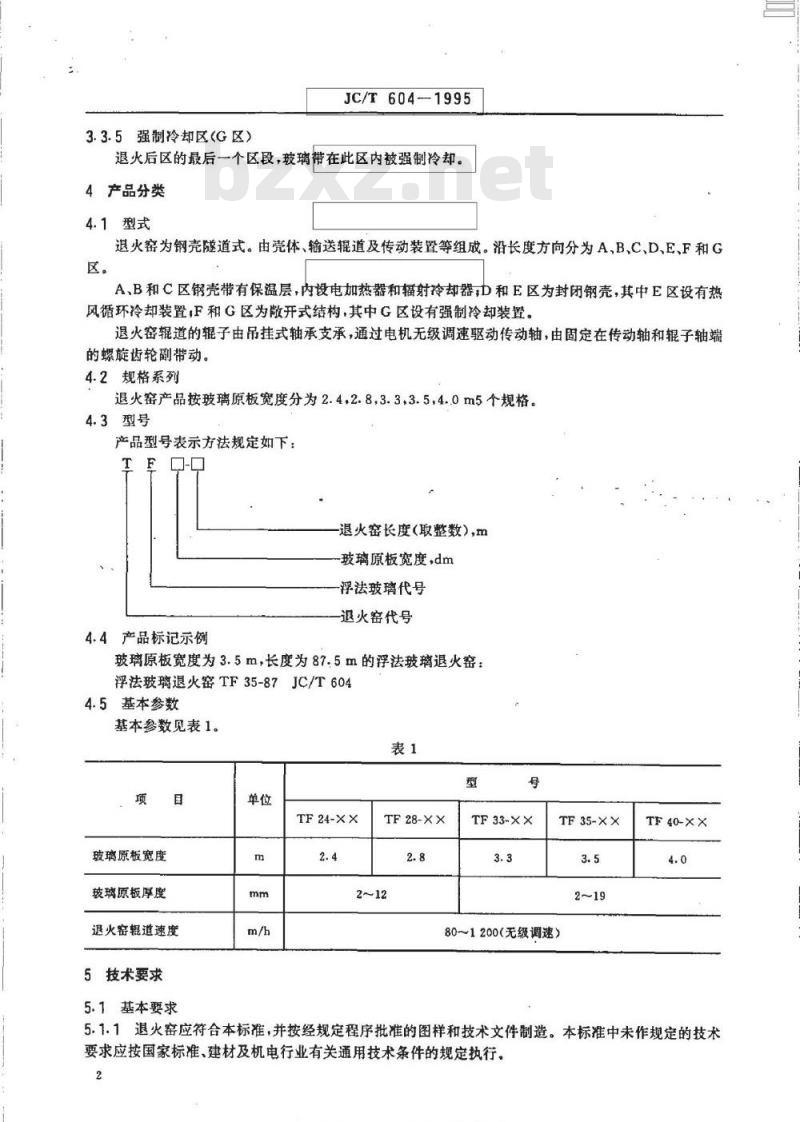

3.3.5强制冷却区（G区）
JC/T604-1995
退火后区的最后一个区段，玻璃带在此区内被强制冷却。4产品分类
4.1型式
退火密为钢壳隧道式。由壳体、输送辊道及传动装置等组成。沿长度方向分为A，B、C、D、E、F和G区。
A、B和C区钢壳带有保温层，内设电加热器和辐射冷却器；D和E区为封闭钢壳，其中E区设有热风循环冷却装置，F和G区为散开式结构，其中G区设有强制冷却装置。退火密辊道的辊子由吊挂式轴承支承，通过电机无级调速驱动传动轴，由固定在传动轴和辊子轴端的螺旋齿轮副带动。
4.2规格系列
退火密产品按玻璃原板宽度分为2.4.2.8,3.3.3.5，4.0m5个规格。4.3型号
产品型号表示方法规定如下：
退火窑长度（取整数），m
玻璃原板宽度，dm
浮法玻璃代号
退火密代号
4.4产品标记示例
玻璃原板宽度为3.5m，长度为87.5m的浮法玻璃退火窑：浮法玻璃退火密TF35-87JC/T6044.5基本参数
基本参数见表1。
玻璃原板宽度
玻璃原板厚度
退火密辑道速度
5技术要求
5.1基本要求
TF24-××
TF28-××
TF33-××
TF35-××
80~1200（无级调速）
TF40-××
5.1.1退火窑应符合本标准，并按经规定程序批准的图样和技术文件制造。本标准中未作规定的技术要求应按国家标准、建材及机电行业有关通用技术条件的规定执行。2
mbrsoco
多标准行
JC/T604—1995

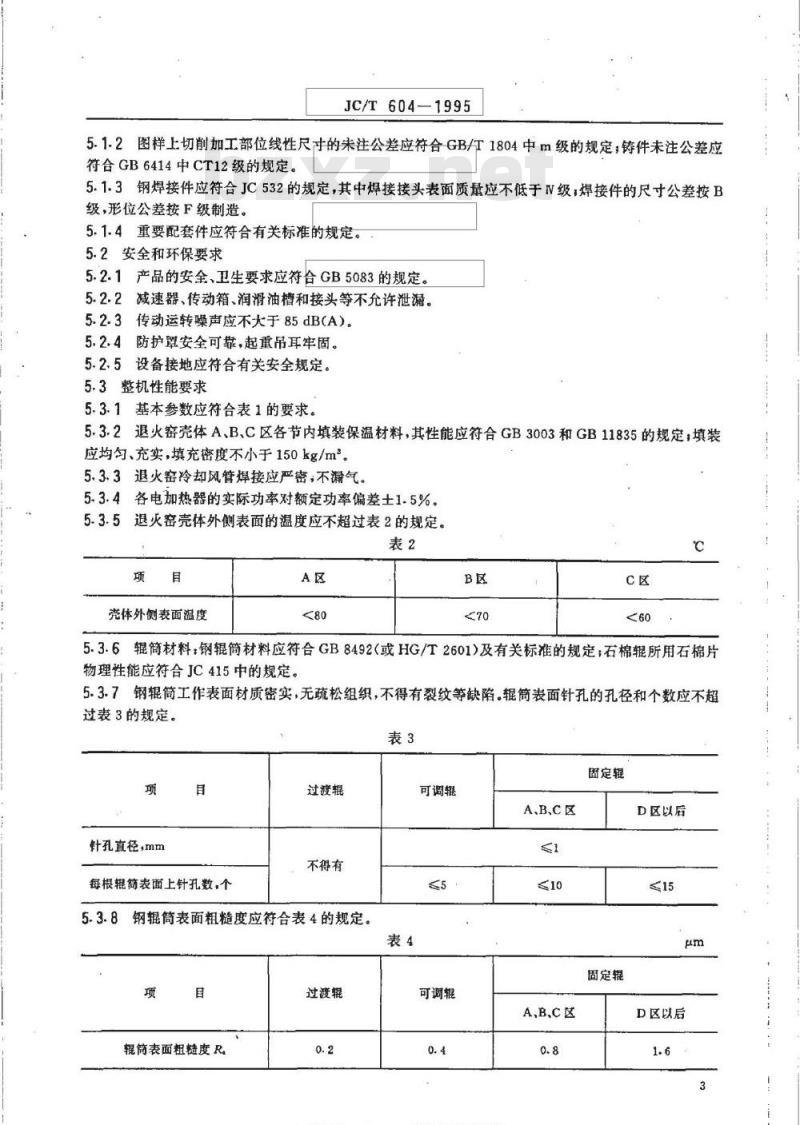

5.1.2图样上切削加工部位线性尺寸的未注公差应符合GB/T1804中m级的规定，铸件未注公差应符合GB6414中CT12级的规定。
5.1.3钢焊接件应符合JC532的规定，其中焊接接头表面质量应不低于N级，焊接件的尺寸公差按B级，形位公差按F级制造。
5.1.4重要配套件应符合有关标准的规定。5.2安全和环保要求
5.2.1产品的安全、卫生要求应符合GB5083的规定。5.2.2减速器、传动箱、润滑油槽和接头等不允许泄漏。5.2.3传动运转噪声应不大于85dB(A）。5.2.4防护罩安全可靠，起重吊耳牢固。5.2.5设备接地应符合有关安全规定。5.3整机性能要求
5.3.1基本参数应符合表1的要求。5.3.2退火密壳体A、B、C区各节内填装保温材料，其性能应符合GB3003和GB11835的规定；填装应均匀、充实，填充密度不小于150kg/m。5.3.3退火窑冷却风管焊接应严密，不漏气5.3.4各电加热器的实际功率对额定功率偏差土1.5%。5.3.5退灭密壳体外侧表面的温度应不超过表2的规定。表2
壳体外侧表面温度
5.3.6辑简材料：钢辑筒材料应符合GB8492（或HG/T2601)及有关标准的规定；石棉辑所用石棉片物理性能应符合JC415中的规定。5.3.7钢辊筒工作表面材质密实，无疏松组织，不得有裂纹等缺陷.辑筒表面针孔的孔径和个数应不超过表3的规定。
针孔直径，mm
每根辊简表面上针孔数，个
过渡辊
不得有
5.3.8钢辊筒表面粗糙度应符合表4的规定。目
辊筒表面粗糙度R
过渡辑
准授爱图
可调辑
可调辑
血各类标准行业料免营下载
固定辑
D区以后
固定辑
D区以后
JC/T604—1995
5.3.9石棉辊工作表面应光滑，不应有影响使用性能的裂纹，擦伤、波纹和松动等缺陷。5.3.10钢辊表面对轴颈全跳动公差为0.15mm；石棉辊表面对轴颈全跳动公差为0.25mm。5.3.11辊子静平衡，辊面上的不平衡偏重应不大于1.3kg。5.3.12辊子轴头端面上应有材质、偏重方向的标记。5.4装配与安装要求
5.4.1退火窑相邻节的内外钢壳的宽度错位误差不大于3mm。5.4.2退火密壳体总长度偏差为士12mm。5.4.3每根辊子辊面对水平基准的平行度公差为0.12mm/m，全长上公差为0.50mm，5.4.4辊道的上表面沿设备纵向应在同一平面内，允许有缓和波浪形误差，其波峰与波谷对于基准尺寸高度的偏差为士0.50mm。
5.4.5辊子中心线与退火密辑道中心线垂直度公差为0.10mm/m。5.4.6相邻两辊的中心线，其平行度公差在水平方向为0.20mm，垂直方向为0.30mm。5.4.7相邻两辑子重心偏移方位相差180°。5.5外观和涂漆要求
5.5.1产品外表平整、光洁、无飞边毛刺。5.5.2退火密壳体外表应涂耐热防锈油漆。除壳体内表面外，其余各非加工面应涂刷防锈漆，并符合JC/T402的规定：
5.6试运转要求
5.6.1冷态试运转
5.6.1.1总装后按5.4条的要求进行调试，合格后方能试运转。5.6.1.2冷态试运转时，先分段试运转，然后逐步增至全线。全线试运转时，低速（80m/h~100m/h）运转不低于4h；高速(1000m/h~1200m/h）运转不低于8h。各备用电机作自动切换不少于4次。5.6.1.3传动部位转动灵活、平稳，无异常声音。5.6.1.4轴承温升不大于40℃，减速箱油池温升不大于35℃。5.6.1.5在退火窑辑道全长上玻璃板的跑偏误差不大于10mm。5.6.2热态试运转
5.6.2.1退火密升温前，道应以300m/h速度连续运转不少于48h；当退火窑升温至70℃后，退火密辑道不允许中途停车。
5.6.2.2退火窑升温、降温过程严格按照有关要求执行。5.6.2.3退火窑壳体各节热胀冷缩自如。5.6.2.4辊子的热胀冷缩自如；转动无阻卡，其辊颈不应与退火密壳体内外密封板接触。6试验方法
6.1对5.3.2条退火密保温材料填充密度测定，按式（1)计算：Em;
×10-6
式中：e——保温材料填充密度（平均值），kg/m；Sm;各被测部位保温材料质量之和g：（1）
ZV，一壳体各被测部位内腔的体积之和（各被测部位体积不小于300mm×300mm×300mm），mm';
一选点数不少于5。
各类标准行业资料免
JC/T604—1995
6.2对5.3.3条退火窑冷却风管焊缝的严密性试验按JC532中5.8条规定执行。6.3对5.3.4条退火电加热器的电功率的测定，按式(2)计算N
式中，N——电功率,kW，
U-电压,V,
R电热丝绕组电阻，0。
6.4对5.3.5条退火密壳体外侧表面温度测定：在距观察孔、轴孔150mm以外用触点温度计测量。6.5对5.3.7条钢辊筒表面针孔用钢尺检测。6.6对5.3.11条辊子静平衡，以水平刀刃支承轴颈用配重法测定。6.7对5.6.1.5玻璃跑偏试验，将规格尺寸为5mm×1500mm×2000mm玻璃板纵向放置在退火密辑道前端，该玻璃板按生产运行方向输送至退火密辊道的出口端，测量其跑偏量。7检验规则
检验分出厂检验和型式检验。
7.1出厂检验
7.1.1产品必须经过制造厂质量检验部门检验合格，并出具产品合格证后方能出厂。7.1.2产品出厂前应对5.1.2、5.1.3、5.2.2、5.2.3、5.3.1~5.3.4、5.3.7~5.3.12、5.6.1.3、5.6.1.4条逐项检验合格。
7.1.3辊道在制造厂应完成分段冷态试运转，分段辊道累计试运转长度不小于退火密辊道总长度的30%。
7.2型式检验
有下列情况之一时，应按本标准技术要求的全部条款进行型式检验：a.
新产品或老产品转厂生产试制定型鉴定时；正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；b.
正常生产时，每生产三至五台不少于一次，产品停产二年后，恢复生产时；d.
出厂检验结果与上次型式检验有较大差异时。8标志、包装、运输及贮存
退火窑应在适当而明显位置固定产品标牌，其型式与尺寸应符合GB/T13306的有关规定，并标8.1元
明下列内容：
制造厂名称、地址：
产品名称、型号；
产品基本参数，
出厂编号和出厂日期
产品标准号：
商标。
8.2·退火密的包装应符合JC/T406的规定，并适应陆路、水路运输的要求。8.3退火窑钢壳体的各段节，均应标明区段衔接标志。8.4辊简表面必须进行保护性包扎，并用密封箱包装出厂。新准授理图
雪类标准荐业店
JC/T604--1995
8.5退火密应于室内贮存。
8.6退火寄在运输或贮存时应避免与水、酸、碱和其他腐蚀性物质接触，严禁雨雪淋浸附加说明：
本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准由上海玻璃陶瓷机械厂负责起草，国家建筑材料工业离蚌埠玻璃工业设计研究院、国家建筑材料工业局秦皇岛玻璃工业设计研究院、中国新型建筑材料工业杭州设计研究院参加。本标准主要起草人刘明伦、周钧、金文国、王勇、许永根。版权专有不得翻印
