【建筑材料行业标准(JC)】 先张法预应力混凝土管桩钢模

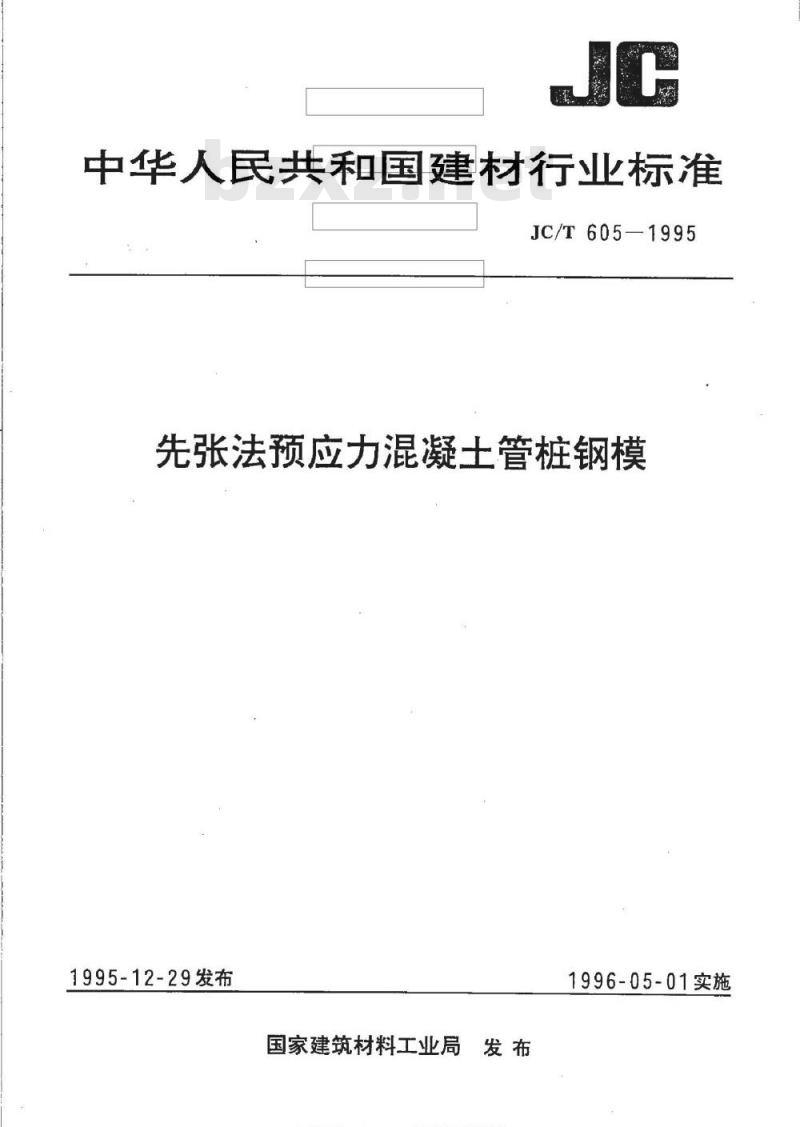

中华人民共和国建材行业标准
JC/T605—1995
先张法预应力混凝土管桩钢模
1995-12-29发布
国家建筑材料工业局发布
准视摄
1996-05-01实施

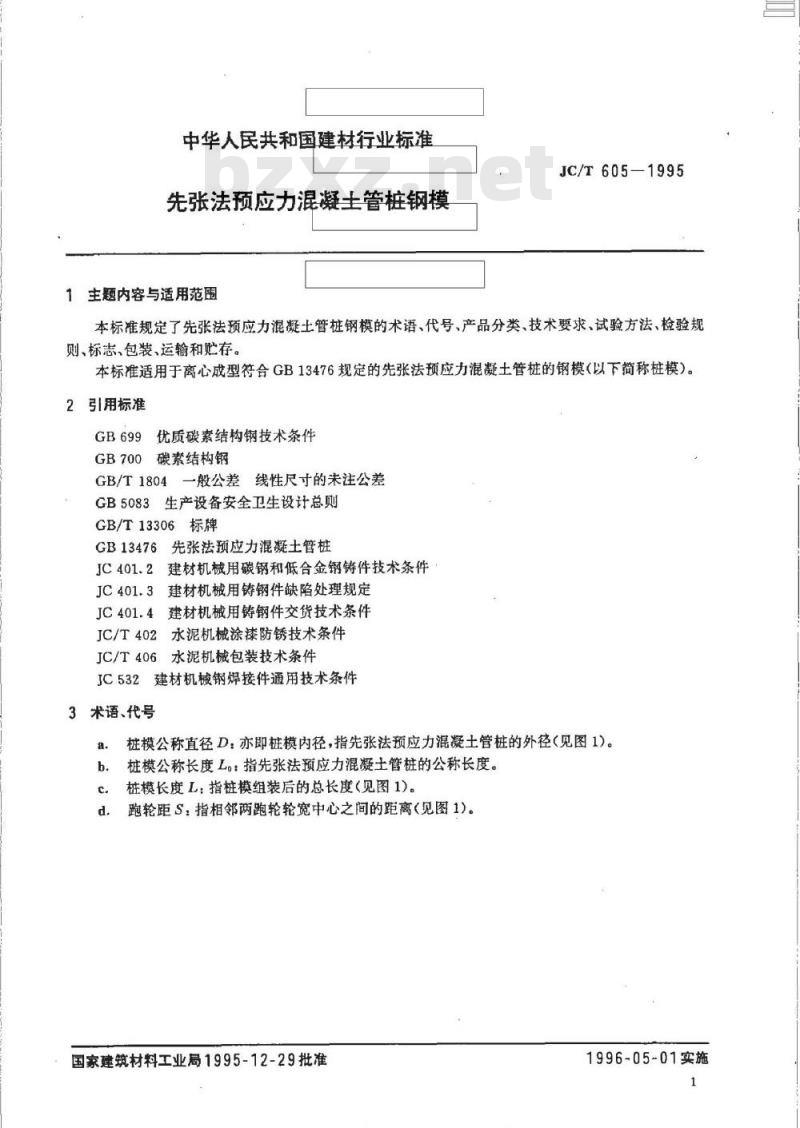

中华人民共和国建材行业标准
先张法预应力混凝土管桩钢模
1主题内容与适用范围
JC/T605—1995
本标准规定了先张法预应力混凝土管桩钢模的术语、代号、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于离心成型符合GB13476规定的先张法预应力混凝土管桩的钢模（以下简称桩模）。2引用标准
GB699优质碳素结构钢技术条件
GB700碳素结构钢
一般公差线性尺寸的未注公差
GB/T1804
GB5083生产设备安全卫生设计总则GB/T13306标牌
GB13476先张法预应力混凝土管桩JC401.2建材机械用碳钢和低合金钢铸件技术条件JC401.3建材机械用铸钢件缺陷处理规定JC401.4建材机械用铸钢件交货技术条件JC/T402水泥机械涂漆防锈技术条件JC/T406水泥机械包装技术条件
JC532建材机械钢焊接件通用技术条件3术语、代号

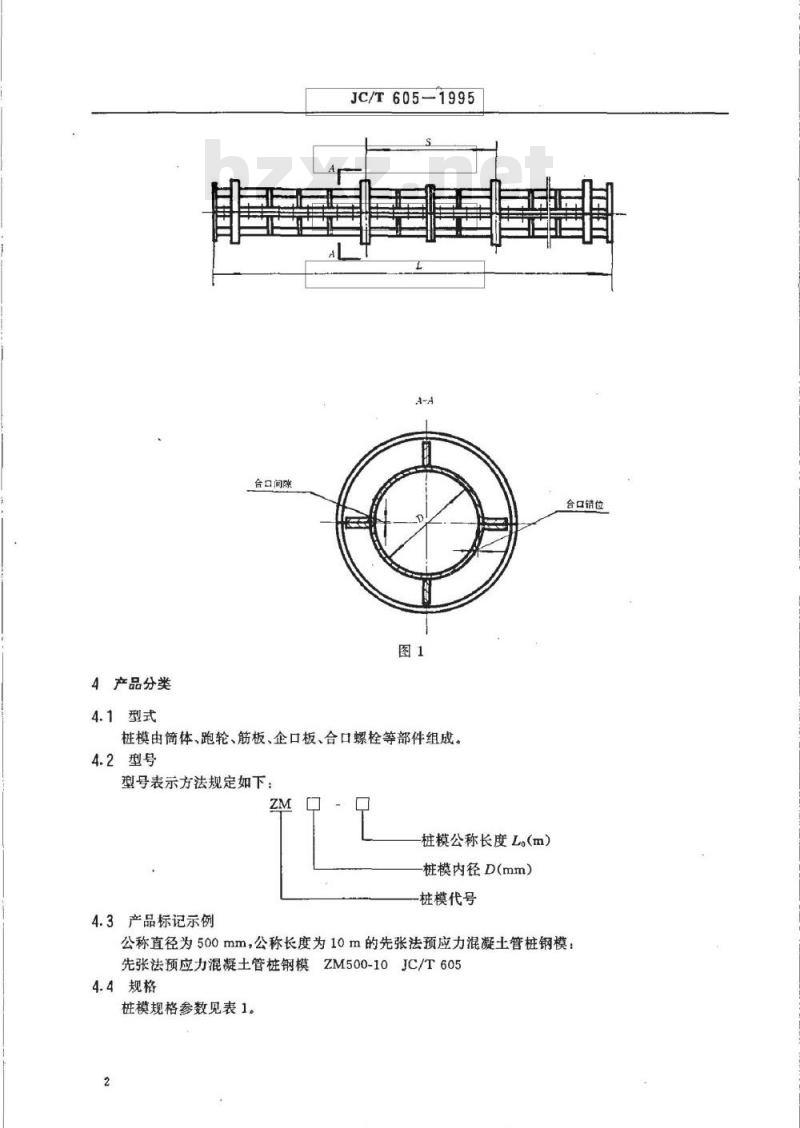

桩模公称直径D：亦即桩模内径，指先张法预应力混凝土管桩的外径（见图1)。桩模公称长度L：指先张法预应力混凝土管桩的公称长度。桩模长度L：指桩模组装后的总长度(见图1)。跑轮距S：指相邻两跑轮轮宽中心之间的距离（见图1）。国家建筑材料工业局1995-12-29批准1996-05-01实施
4产品分类
4.1型式
合口间隙
JC/T605-1995
桩模由筒体、跑轮、筋板、企口板、合口螺栓等部件组成。4.2型号
型号表示方法规定如下：
桩模公称长度L（m）
桩模内径D(mm）
桩模代号
4.3产品标记示例
合口错位
公称直径为500mm，公称长度为10m的先张法预应力混凝土管桩钢模：先张法预应力混凝土管桩钢模ZM500-10JC/T6054.4规格

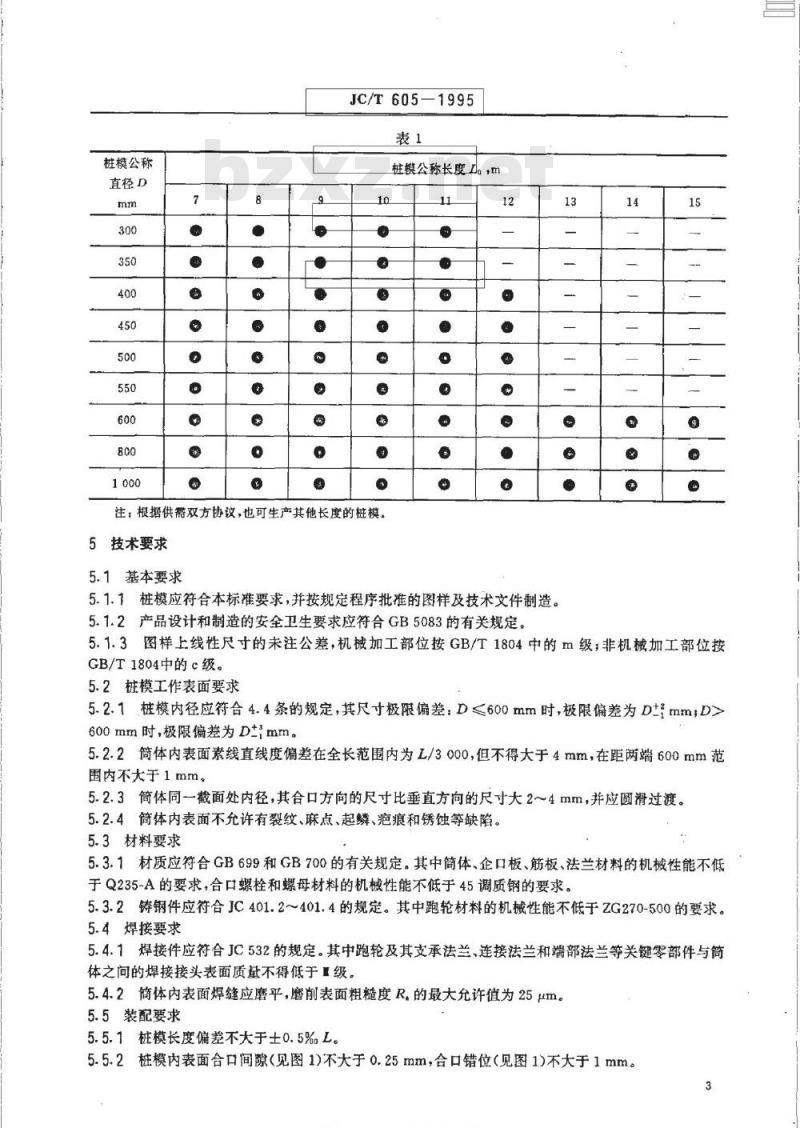

桩模规格参数见表1。
各类标准行业络料童
桩模公称
直径D
JC/T605-1995
桩模公称长度L。，m
注：根据供需双方协议，也可生产其他长度的桩模。5技术要求
5.1基本要求
5.1.1桩模应符合本标准要求，并按规定程序批准的图样及技术文件制造。5.1.2产品设计和制造的安全卫生要求应符合GB5083的有关规定。13
5.1.3图样上线性尺寸的未注公差，机械加工部位按GB/T1804中的m级，非机械加工部位按GB/T1804中的c级。
5.2桩模工作表面要求
5.2.1桩模内径应符合4.4条的规定，其尺寸极限偏差：D≤600mm时，极限偏差为Dtimm，D>600mm时，极限偏差为Dtmm。
5.2.2筒体内表面素线直线度偏差在全长范围内为L/3000，但不得大于4mm，在距两端600mm范围内不大于1mm。
5.2.3筒体同一截面处内径，其合口方向的尺寸比垂直方向的尺寸大2～4mm，并应圆滑过渡。5.2.4简体内表面不允许有裂纹、麻点、起鳞、疤痕和锈蚀等缺陷。5.3材料要求
5.3.1材质应符合GB699和GB700的有关规定。其中简体、企口板、筋板、法兰材料的机械性能不低于Q235-A的要求，合口螺栓和螺母材料的机械性能不低于45调质钢的要求。5.3.2铸钢件应符合JC401.2～401.4的规定。其中跑轮材料的机械性能不低于ZG270-500的要求。5.4焊接要求
5.4.1焊接件应符合JC532的规定。其中跑轮及其支承法兰、连接法兰和端部法兰等关键零部件与筒体之间的焊接接头表面质量不得低于级。5.4.2简体内表面焊缝应磨平，磨削表面粗糙度R.的最大允许值为25μm。5.5装配要求
5.5.1桩模长度偏差不大于士0.5%L5.5.2桩模内表面合口间隙（见图1)不大于0.25mm，合口错位（见图1)不大于1mm。3
JC/T605-—1995

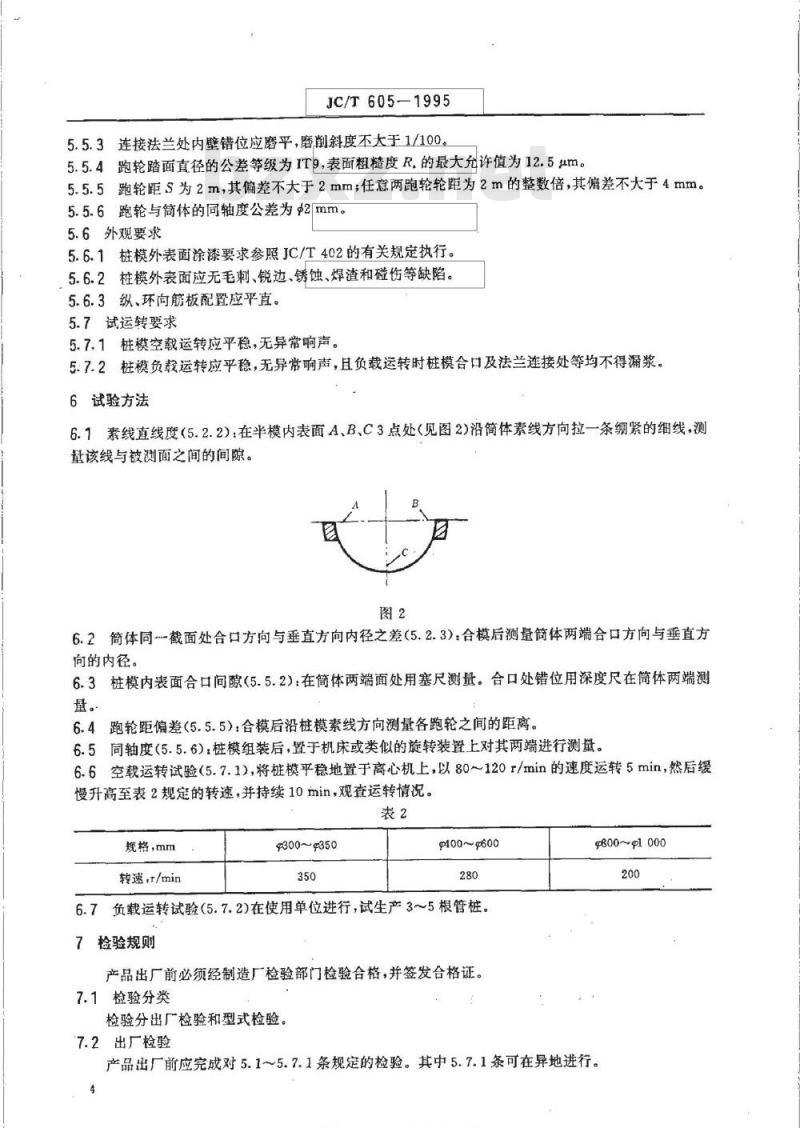

5.5.3连接法兰处内错位应摩平，磨削斜度不大于1/100。5.5.4跑轮踏面直径的公差等级为IT9，表面粗糙度R.的最大允许值为12.5um。5.5.5跑轮距S为2m，其偏差不大于2mm；任意两跑轮轮距为2m的整数倍，其偏差不大于4mm。5.5.6跑轮与简体的同轴度公差为2mm。5.6外观要求
5.6.1桩模外表面涂漆要求参照JC/T402的有关规定执行。5.6.2柱模外表面应无毛刺、锐边、锈蚀、焊渣和碰伤等缺陷。5.6.3纵、环向筋板配置应平直。5.7试运转要求
5.7.1桩模空载运转应平稳，无异常响声。5.7.2桩模负载运转应平稳，无异常响声，且负载运转时桩模合口及法兰连接处等均不得漏浆。6试验方法
6.1素线直线度（5.2.2)：在半模内表面A、B、C3点处（见图2)沿筒体素线方向拉一条细紧的细线，测量该线与被测面之间的间隙。
6.2筒体同一截面处合口方向与垂直方向内径之差（5.2.3)：合模后测量简体两端合口方向与垂直方向的内径。
6.3桩模内表面合口间隙（5.5.2)：在简体两端面处用塞尺测量。合口处错位用深度尺在筒体两端测量。
6.4跑轮距偏差（5.5.5）：合模后沿桩模素线方向测量各跑轮之间的距离。6.5同轴度（5.5.6)桩模组装后，置于机床或类似的旋转装置上对其两端进行测量。6.6空载运转试验（5.7.1)，将桩模平稳地置于离心机上，以80～120r/min的速度运转5min，然后缓慢升高至表2规定的转速，并持续10min，观查运转情况。表2
规格，mm
转速，/min
9300~350bzxz.net
9100~g600
6.7负载运转试验(5.7.2)在使用单位进行，试生产3~5根管。7检验规则
产品出厂前必须经制造厂检验部门检验合格，并签发合格证。7.1检验分类
检验分出厂检验和型式检验。
7.2出厂检验
g800~000
产品出厂前应完成对5.15.7.1条规定的检验。其中5.7.1条可在异地进行。标准神提网
各类标准行业备料免费下
7.3型式检验
JC/T605—1995
有下列情况之一时，应接本标准的全部技术要求进行型式检验a.
新产品和老产品转厂生产的试制定型鉴定；正常生产时，如结构、材料、工艺有较夫改变，可能影响产品性能时；正常生产时，每二年至少要进行一次，产品长期停产后恢复生产时；
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。7.4抽样和判定规则
7.4.1以同种规格的产品为一批，从每批产品中随机抽取十分之一为样品，但不少于1套。其中负载运转试验抽取一套。
7.4.2抽检的样品检验合格，判定该批产品合格；如不合格，则随机加倍抽检，如合格，判该批产品合格，否则判定该批产品为不合格。8标志、包装、运输、贮存
8.1在桩模明显位置固定产品标牌，标牌应符合GB/T13306的规定，内容应包括：a.
制造厂名；
产品名称，
产品型号：
标准号：
商标：
外形尺寸；
重量：
出厂编号
制造日期。
8.2包装及随机文件参照JC/T406的规定。8.3桩模运输时应捆年、楔紧、防止滚动。8.4桩模应堆放在干燥、平整、坚实的场地上，堆放层数不宜超过表3的规定，跑轮之间应垫实，严禁半模堆放。
规格，mm
附加说明：
9300~9350
9400~9600
本标准由国家建材局建材机械标准化技术委员会提出并归口。9800~叫000
本标准由国家建筑材料工业局苏州混凝土水泥制品研究院负责起草。泰州建材机械厂、丹阳市建材机械厂、上海三航混凝土制品公司、丽宝第集团公司、无锡市建筑材料机械厂，常州市武进第二建材机械厂等单位参加起草。
本标准主要起草人匡红杰、徐整、张裕华、龚书寿、王重，蒋福敏、薛塗泉。多准荐
中华人民共和国建材
行业标准
先张法预应力混凝土管桩钢模
JC/T605-1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印剧厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数10千字1996年8月第一版1996年8月第一次印刷印数1-1500
标目293-177
标准投损图各类标准行业资料免费下车10
