【建筑材料行业标准(JC)】 水泥胶砂缩试验方法

备案号：14582—2004
中华人民共和国建材行业标准
JC/T603—2004
代替JC/T603—1995
水泥胶砂干缩试验方法
Standard test method for drying shinkage of mortar2004-10-20发布
2005-04-01实施

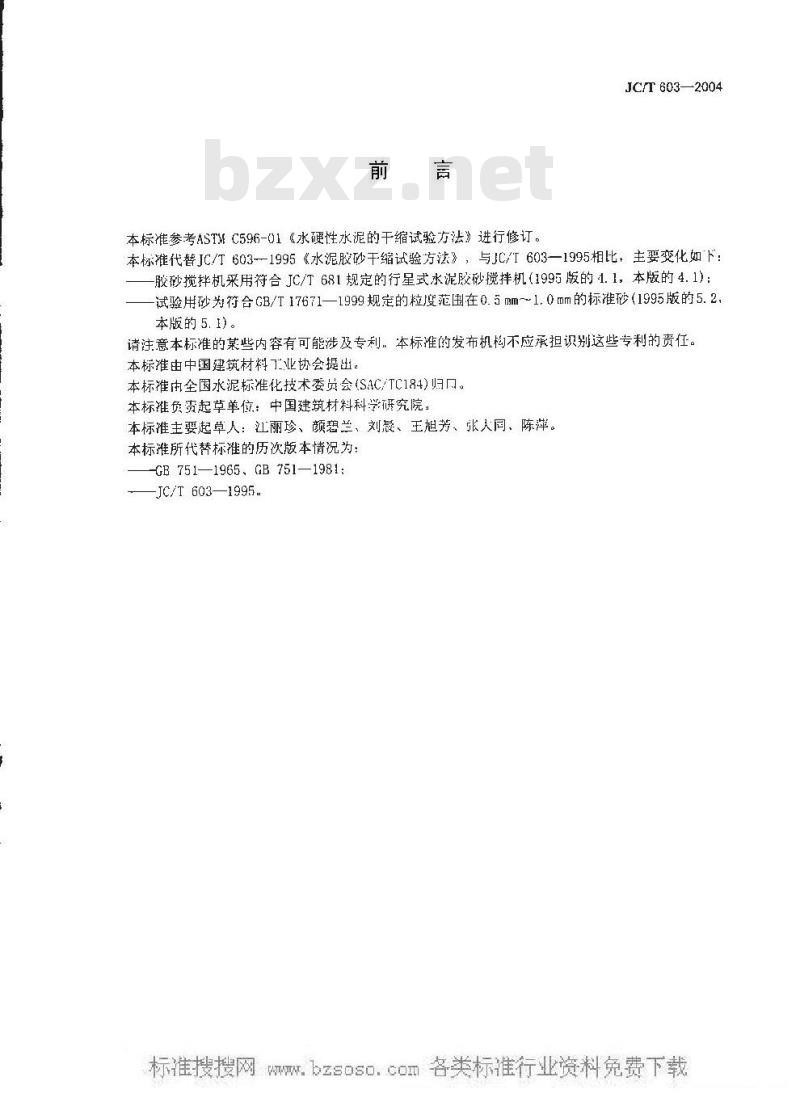

中华人民共和国国家发展和改革委员会发布W.bzsoso：coIW前言
本标准参考ASTMC596-01《水硬性水泥的干缩试验方法》进行修订。JC/T603—2004
本标准代替JC/T603--1995《水泥胶砂干缩试验方法》，与JC/T603—1995相比，主要变化如下：胶砂搅拌机采用符合JC/T681规定的行星式水泥胶砂搅拌机（1995版的4.1，本版的4.1）：试验用砂为符合GB/T17671—1999规定的粒度范围在0.5mm～1.0mm的标准砂（1995版的5.2，本版的5.1)。
请注意本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由中国建筑材料工业协会提出。本标准内全国水泥标准化技术委员会(S.1C/TC184)归口。本标准负资起草单位：中国建筑材料科学开究院。本标准主要起草人：江丽珍、颜碧兰、刘晨、王旭芳、张人同、陈萍。本标准所代替标准的历次版本情况为：-GB 751—1965.GB 751—1981:
-—JC/T 603—1995.
W.bzsoso.coW.bzsoso.coD1范围

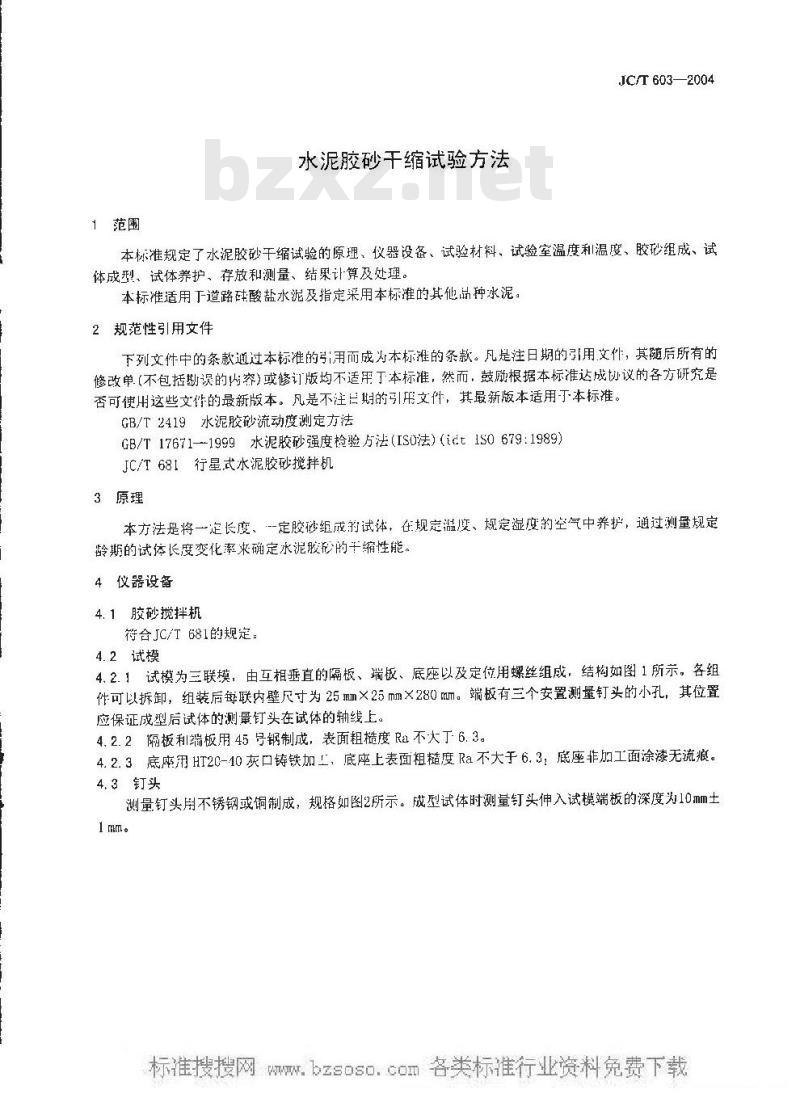

水泥胶砂干缩试验方法
JC/T603—2004
本标准规定了水泥胶砂干缩试验的原理、仪器设备、试验材料、试验室温度和温度、胶砂组成、试体成型、试体养护、荐放和测量、结果计算及处理。本标准适用下道路硅酸盐水泥及指定采用本标准的其他品种水泥。2规范性引用文件
下列文件中的条款逝过本标准的弓用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准。GB/T2419水泥胶砂流动度测定方法GB/T17671--1999水泥胶砂强度检验方法（ISO法）（ict1SO679:1989）JC/T681行星式水泥胶砂搅拌机
3原理
本方法是将一定长度、“-定胶穆组成的试体，在规定温度、规定湿度的空气中养护，通过测量规定龄期的试体长度变化率来确定水泥胶形的干缩性能。4仪器设备
4.1胶砂搅拌机
符合JC/T681的规定。
4.2试模
4.2.1试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图1所示。各组件可以拆卸，组装后每联内壁尺寸为25mm×25mm×280mm。端板有三个安置测量钉头的小孔，其位置应保证成型后试体的测量钉头在试体的轴线上。4.2.2隔板和端板用45号钢制成，表面粗糙度Ra不火丁-6.3。4.2.3底座用HT20-40灰口铸铁加工，底座上表面粗糙度Ra不大于6.3：底座非加工面涂漆无流痕。4.3钉头
测量钉头用不锈钢或铜制成，规格如图2所示。成型试体时测量钉头伸入试模端板的深度为10mm土1 mm。
W.bzsoso.conJC/T603—2004
三联试模
图2钉头
单位为毫米
单位为密米
捣棒包括方捣棒和缺口捣棒两种，规格见图3，均由金属材料制成。方捣棒受压面积为23mm23mm。缺口棒用于擒固测量头两侧的胶砂。干缩养护箱
由不易被药品腐蚀的塑料制成，其最小单元能养护六条试体并自成密封系统，结构如图4所示。有效容积为340mm×220mm×200mm，有五根放置试体的葩条，分为上、下两部分，葩条宽10mm、高15mm相互间隔45m，葩条上部放置试体的空间高为65mm。葩条下部用于放置控制单元湿度用的药品盘，药品盘由塑料制成，大小应能从单元下部自由进出，容积约2.5L。W.A
方捣棒
图3捣棒
缺口搞摔
JC/T603—2004
单位为毫米
WJC/T603--2004
图4于缩养护箱单元图
单位为毫米
4.6比长仪
由百分表、支架及校正杆组成，百分表分度值为0.01mm，最大基长不小于300mm，量程为10mm。充许用其他形式的测长仪，但精度必须符合上述要求，在伸裁检验时，应以比长仪处准。4.7天平
最水称量不小于2000g，分度值不大于2g。4.8 三棱刮刀
截面为逆长28 mm的正三角形、钢制，有效长度为26 mm5试验材料
试验用砂为符合GB/T17671—1999规定的粒度范围在0.5mm~1.0mm的标准秒。试验用水应为饮用水。
试验室温度和湿度
6.1成型试验室温度应保持在20℃±2℃，相对湿度应不低于50%。6.2试验设备和材料温度应与试验室温度一致。6.3带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度不低于90%。养护池水温度应在20℃±1℃范围内。6.4bZxz.net
6.5干缩养护箱温度20℃土3℃，相对湿度50%土4%。胶砂组成
灰砂比
水泥胶砂的干缩试验需成型一组三条25mm×25mm×280mm试体。胶砂中水泥与标准砂比例为1:2（质量比）。成型一组三条试体宜称取水泥试样500g，标准砂1000g7.2胶砂用水量
WJC/T603—2004
胶砂的用水量，按制成胶砂流动度必到30mm~-140mm米确定。胶砂流动度的测定按GB/T2419进行但称量应按7.1要求。
8试体成型
8.1试模准备
成型前将试模漆净，四周的模板与底座紧密装配，内壁均勾刷一薄层机油。钉头擦净后嵌入试模孔中，并在孔内左石转动，使钉头与孔准确配合。8.2胶砂制备
将称量好的砂倒入搅挡机的加砂装置中，依GB/T17671一1999}6.3条的程序进行搅拌。在静停的90s的头305内将搅拌锅放下，用餐刀将款附在搅拌机叶片上的胶砂刮到锅中。再用料勺混勾砂浆，特别是锅底砂浆。
8.3试体成型
8.3.1将制备好的胶砂，分两层装入两端已装有钉头的试模内。8.3.2第一层胶砂装入试模后，先用小米回划实，儿其是钉头两侧，必要时可多划几次，然后用23m×23mm方捣棒从钉头内侧开始，从一端向关一端顺序地势10次，返回揭10次，共捣压20次，再用缺口捣棒在钉头两侧各鸿压两次，然后将会下胶砂装入模内，同栏用小刀划匀，深度应透过第一层胶砂表面，再用23×23mm捣棒从一端开如顺序地捣压12次，往返捣：24次（每次揭压时，先将捣棒接触胶砂表面再川力捣压。捣压应均匀稳定，不得沉压）。8.3.3捣压完毕，用小刀将试模边缘的胶砂拨回试模内，并用三棱到刀将高于试模部分的胶砂断成几部分、沿试模长度方向将超出试模部分的胶砂乱去（刮平时不要松动已捣实的试体，必要时可以多刮几次)，到严表面忌，编号
8.3.4将试体带模放入温度20℃土1℃，相对湿度不低丁90%的养护箱或雾室内养护。9试体养护、存放和测量
9.1试体白加水时算起，养护24h士2n后脱模，然后将试体放入水中养护。如脱模困难时，可延长脱模时间。所延长的时问应在试验报告中注，并从水养时间中却除。9.2试体在水中券护两关后，由水中取出，同湿布擦达法表询水分和钉头上的污垢，用比长仪测定初始读数（I）。比长仪使用前应用校正杆进行俊准，确认其零点无误情况下才能用于试体测量（零点是一个基准数，不…定是零），测究初始读数后应用校正杆重新检奇零点，如零点变动超过土0.01m，则整批试体应重新测定。
9.3将试体移入干缩养护箱的葩条上养护，试体之间应留有间隙，同一批出水试体可以放在一个养护单元里，最多可以放置两同时出水的试体，药品盘上按每组0.5kg放置控制相对湿度的药品一硫氟酸固体。关紧单门使其密闭。
9.4从试体放入干缩养护箱记时25天（却从成型时算起28天），取出测量试体长度（L2a)。注：引用本标催的除道路水泥外的其他品种水泥的干缩龄期可白行设定。9.5试体长度测量应在试验室内进行，比长仪应在试验室温度下恒温后才能使用。9.6每次测量时，试体在比长仪中的上下位置都相同．读数时应左右旋转试体，使试体钉头和比长仪正确接触，指针摆动不得人于0.02 mm。读数应记录至0.001 mm。测量结束后，应用校正杆校准零点，当零点变动超过土0.01m，整批试体应重新测量。10结果计算及处理
10.1结果计算
水泥胶砂试体28天龄期千缩率按式（1)计算，计算至0.001%。JC/T603—2004
式中：
(L。- L2n)×100
一水泥胶砂试体28天龄期干缩率，单位为百分数（%）：一初始测量读数，单位为毫米（mm）：L2--28天龄期的测量读数，单位为毫米(mm)：250
试体有效长度，单位为毫米(mm）。(1)
结果处理
以上三条试体的干缩率的平均值作为试样的干缩结果，如有一条干缩率超过中间值15%时取中间值作为试样的干缩结果：当有两条试体超过中间值15%时应重新试验.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
