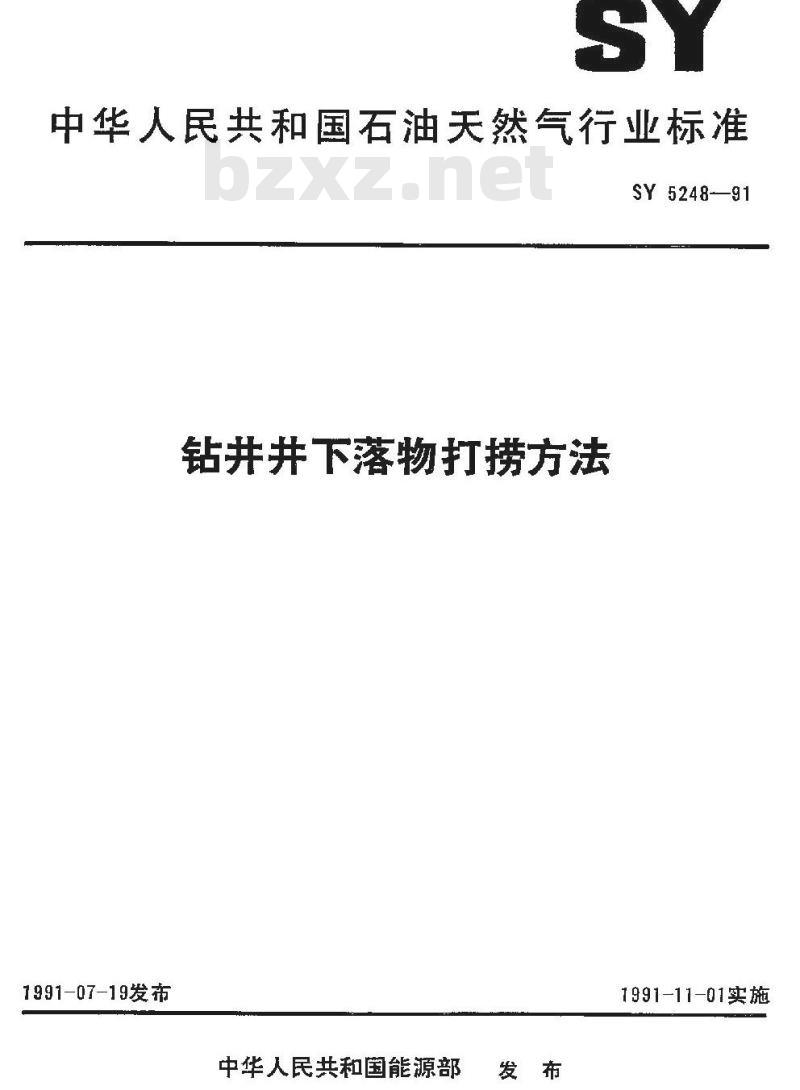

【石油天然气行业标准(SY)】 钻井井下落物打捞方法

中华人民共和国石油天然气行业标准SY5248-—91
钻并井下落物打捞方法
1991-07-19发布
中华人民共和国能源部
1991-11-01实施

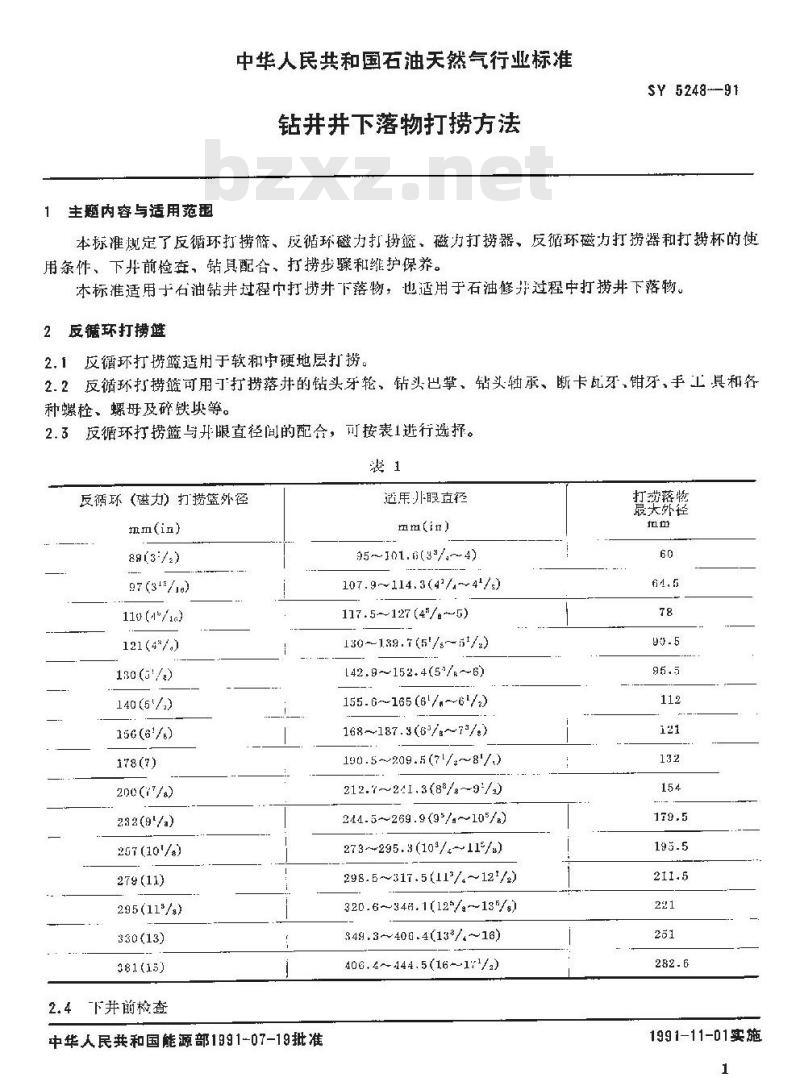

生题内容与适用范围
中华人民共和国石油天然气行业准钻井井下落物打捞方法
SY 5248--91
本标准规定了反循环打捞链、反循环磁力打拼篮、磁力打捞器、反循环磁力打捞器和打捞杯的使用条件、下并前检套、钻其配合、打捞步骤和维护保养。本标准适用于石油钻井过程中打捞井下落物，也适用于石油修并过程中打捞井下落物。反循环打捞篮
2.1反循环打携篮适用于软和中硬地层打捞。2.2反循环打拼篮可用丁打捞落井的钻头牙轮、钻头巴掌、钻头轴承、断卡牙、钳牙，手工具和各种螺栓、螺母及碎轶块等。
2.3反循环打捞篮与升限直径间的配合，可按表1进行选择。装1
反循环（磁力）打捞篮外径
mm(in)
89(3:/2)
97(31/10)
110[15/1)
121(4%/)
130(5//)
140(5/)
156(8/)
178(7)
200(77/)
282(9/)
257 (10/)
279 (11)
295(11/s)
330(13)
381(15)
2.4-下并前检查
中华人民共和国能源部1991-07-19批准适用外暇直径
mm(in)
95~~101.6(3/,~4)
107.9~114.3(4/,~4//)
117.5——127(4°/~5)
130~189.7(5/s~5t/2)
[42.9~152.4(5/~6)
155.G~165(6'/,~6//2)
168~187.3(6/α--73/0)
190.5~209.5(7//~8/)
212.7~241.3(88/g9/2)
244.5-~269.9(9*/s-105/g)
273~-295.3(10/~11/s)
298-5~~317.5(11/12*/2)
320.6~-346.1(12°/g~135/s)
349.3~~406.4(13/,~16)
406.4~444.5(16-17//2)
打劳落物
最实外径
1991-11-01实施

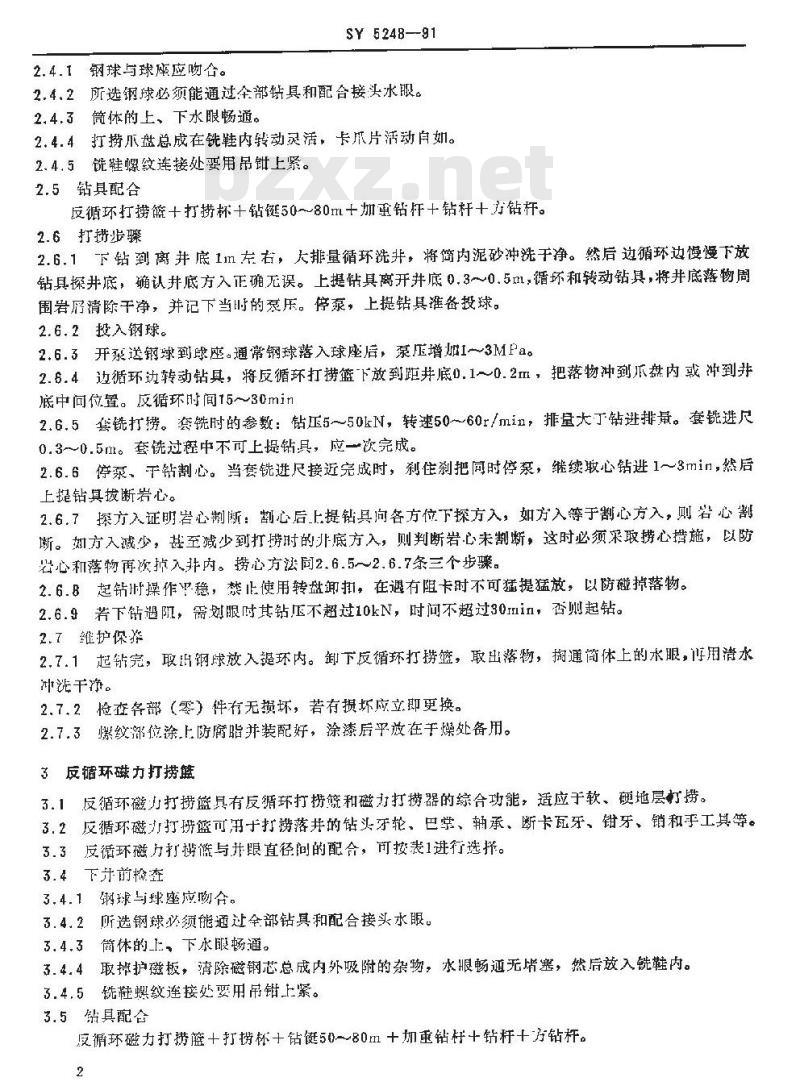

2.4.1钢球与球座应吻合。
SY 524B--91
2.4.2所选钢球必须能通过全部具和配合接头水服。2.4.3筒体的上、下水眼畅通。
2.4.4打捞爪盘总成在铣鞋内转动灵活，卡爪片活动自如。2、4.5铣鞋螺纹连接处要用吊钳上紧。2.5钻具配合
反循环打捞篮十打拼杯十钻链50~80m十加重钻杆+钻杆+方钻杆。2.6打拼步骤
2.6.1下钻到离并井底1m左右，大排量循环洗井，将筒内泥砂冲洗干净。然后边循环边慢慢下放钻具探井底，确认井底方入正确无误。上提钻具离开井底0.3~0.5m，循环和转动钻具，将井底落物周围岩屑清除干净，并记下当时的衰乐。停泵，上提钻具谁备投球。2.6.2投入钢球。
2.6.3开系送钢球到球座。通常钢球落入球座后，泵压增加I3MPa。2.6.4边循环边转动钻具，将反循环打捞篮下放到距井底0.1～0.2m，把落物冲到盘内或冲到并底中问位置。反循环时间15～30min2.6.5套铣打捞。套铣时的参数：钻压5～50kN，转速50～60r/min，排量大丁钻进排量。套铣进尺0.3~~0.5m。套饶过程中不可上提钻具，应一次完成。2.6.6停泵、平钻割心。当套铣进尺接近完成时，刹住刹把时停泵，继续取心钻进1～3min，然后上提钻真拨断岩心。
2.6.7探方入证明岩心制断：割心后上提钻具向各方位下探方入，如方入等于割心方入，则岩心割断。如方入减少，甚至减少到打捞时的非底方入，则判断岩心未割断，这时必须采取捞心措施，以防岩心和落物再次掉入内。捞心方法同2.6.5~～2.6.7条三个步骤。2.6.8起钻时操作P稳，禁止使用转盘卸扣，在遇有阻卡时不可猛提猛放，以防碰掉落物。2.6.9若下钻遇阻，需划眼时其钻压不超过10kN，时问不超过30min，否则起钻。2.7维护保养
2.7.1起钻完，取钢球放入提环内。卸下反循环打捞篮，取出落物，掏通简体上的水眼，旧用清水冲洗干静。
2.7，2检查各部（零）件有无损坏，若有损坏应立即更换。2.7.3燃纹部位涂.上防腐脂并装配好，涂漆后平放在燥处备用。3反循环磁力打捞篮
3.1反循环磁力打捞篮具有反循环打捞毓和磁力打捞器的综合功能，适应于软、硬地层打捞。3.2反循环磁力打篮可第于打捞落井的钻头牙轮、巴掌、辆承、断卡瓦牙、钳牙、销和手工其等。3.3反循环磁万打携谥与并眼直径问的配合，可按表1进行选择。3.4下并前检
钢球与球座应吻合。
3.4.2所选钢球必须能通过全部钻具和配合接头水眼。简休的上、下水眼畅通。
3.4.4取掉护磁板，清除磁钢芯总成内外吸附的杂物，水眼畅迦无堵塞，然后放入铣鞋内。3.4.5铣鞋螺纹连接处要用吊钳紧。3.5钻具配合
反循环磁力打捞篮+打捞杯十钻50~80m十加重钻杆十钻杆十方钻杆。2

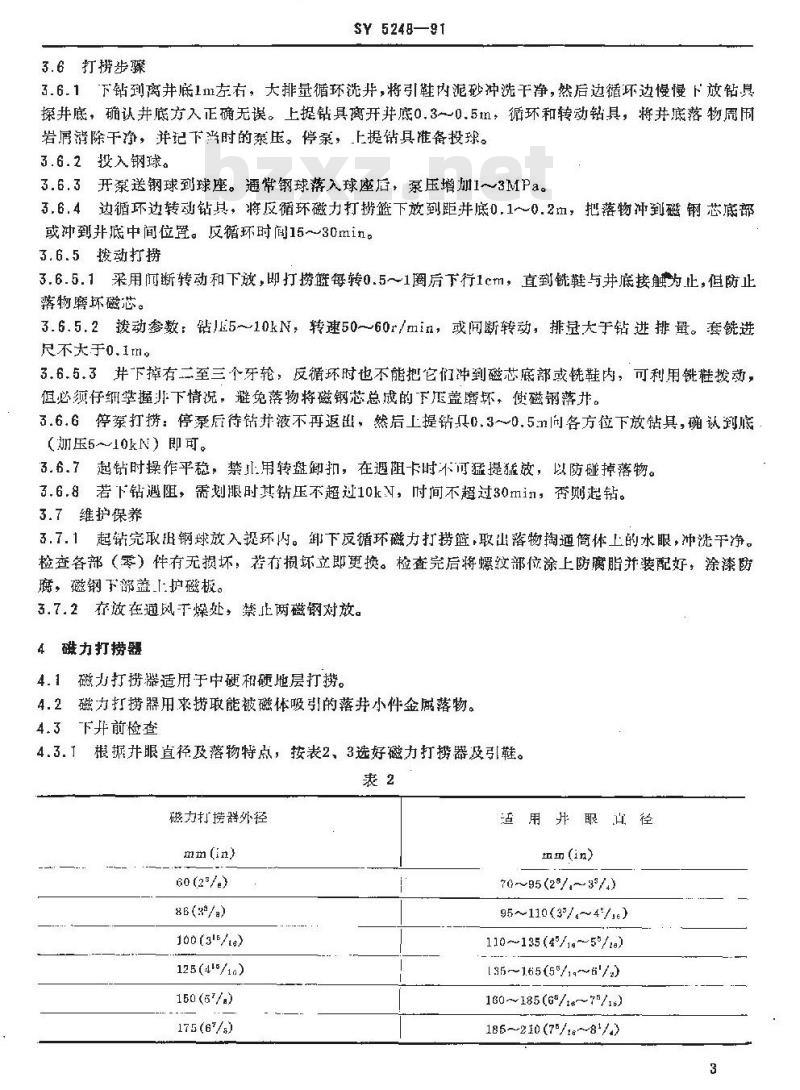

3.6打捞步
$Y 5248—91
3.6.1下钻到离并底1m左有，大排量循环洗并，将引鞋内泥砂冲洗干净，然后边循环边慢慢下放钻探井底，确认并底方入正确无误。上提钻具离开并底0.30.5m，循环和转动钻具，将并底落物周用岩屑清除干净，并记下当时的压。停泵，上提钻具准备投球。3.6.2投入钢球。
3.6.3开泵送钢球到球座。通常钢球落入球座盾，泵压增加13MPa。3.6.4边循环边转动钻具，将反循环磁力打捞篮下放到距并底0.1～0.2，把落物冲到磁钢芯底部或冲到并底中间位置。反循环时间15~~30min。3.6.5拨动打捞
3.6.5.1采用间断转动和下放，即打捞链每转0.5~1阖后下行1cm，直到铣鞋与并底接触为止，但防止落物磨环磁芯。
3.6.5.2拨动参数：钻压5～10kN，转速50~~60r/min，或间断转动，排录大于钻进排量。套铣进尺不天手于0.1m。
3.6.5.3并下掉有二至三个牙轮，反循环时也不能把它们冲到磁芯底部或铣鞋内，可利用铣鞋拨动，但必须仔细学握非下情况，避免落物将磁钢芯总成的下压盖磨坏，使磁钢落并。3.6.6停泵打捞：停泵后待钻并液不再返出，然后上提钻只.3~0.5m向各方位下放钻具，确认到底（压5～10kN）即可。
3.6.7起钻时操作平稳，禁止用转盘御扣，在遇阻卡时不可猛提飛效，以防無掉落物。3.6.8若下钻避阻，需划眼时其钻压不超过10kN，时间不超过30min，否则起钻。3.7维护保养
3.7.1起钻完取出钢球放入提环内。卸下反循环磁力打捞篮，取山落物掏通筒体上的水眼，冲洗干净。检查各部（零）件有无损坏，若有损坏立即更换。检查完后将螺纹部位涂上防腐脂并装配好，涂漆防，磁钢下部盖「护磁板。
3.7.2存放在通风干燥处，禁正两磁钢对放。4磁力打捞器
4.1磁力打拼器适用于中硬和硬地层打捞。4.2磁力打捞器用来捞取能被磁体吸引的落并小件金属落物。4.3下升前检查
4.3.1根掘并眼直径及落物特点，按表2、3选好磁力打携器及引鞋。表2
磁力打搓器外径
mm(in)
60(2%/)
86(38/)
100(316/16)
125(4\/16)
150(57/)
175(6/)
适用并眼径
nm(in)
70~95(28/;~33/4)
95～110(33/～4/)
110~135(45/1n~~55/1a)
135~-165(55/1.~6'/)
160 ~~185(G%/1e-7/16)
185~~210(75/16~81/1)
磁力打器5.
鞋类型选择
(护丝)

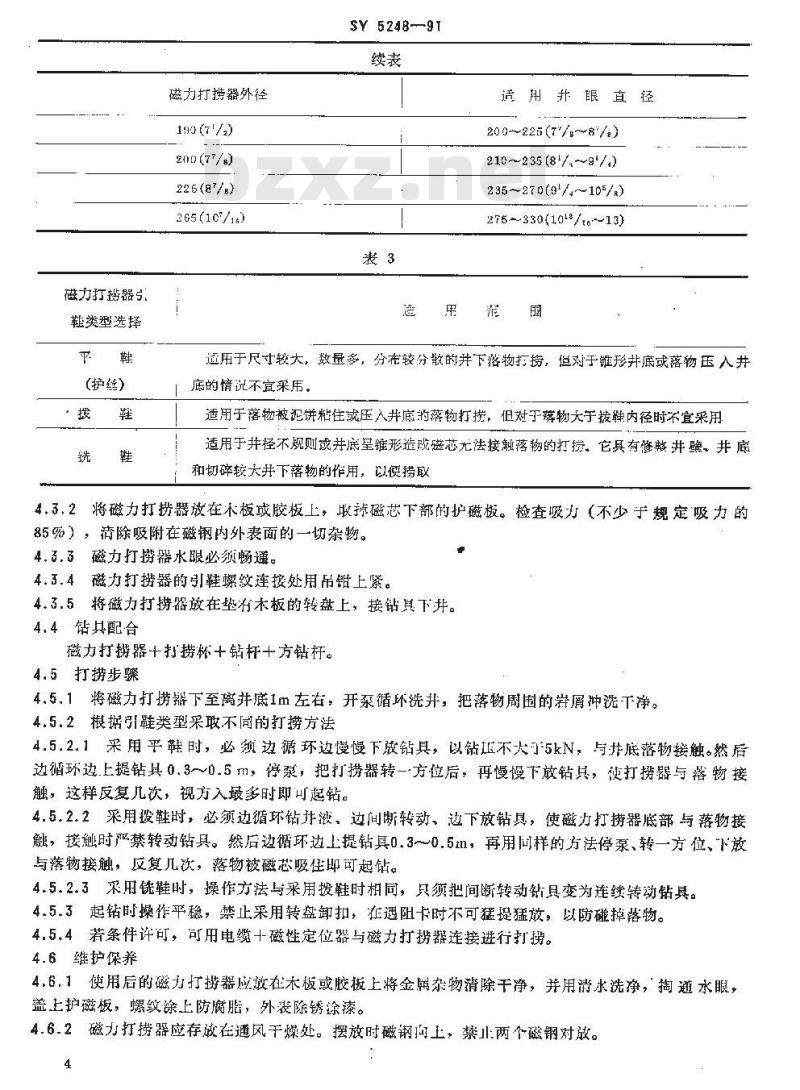

磁力打捞器外径
1190 (7/2)
200(77/)
225(87/8)
265(107/16)
SY5248-9T
适州井眼直径
20g--225(7/s~-8\/s)
210~235 (8//,~9//)
235~270(9'/～105/)
275.-~330(10+*/t6~13)
用滋园
适用于尺寸较大，数量多，分布较分散的并下落物打捞，但对于锥形并底或落物玉入井底的情说不宜采用。
适用于落物被泥饼粘住或压入并底的落物打搓，但对于落物于拨辅内径时不宜采用适用于井轻不规则或并底呈锥形造磁芯无法接触落物的打抗。它具有修整并熟，并底和切碎较大并下落物的作用，以捞取4.3、2将磁力打捞器放在木板或胶板上，取掉磁芯下部的护磁板。检查吸力（不少于规定吸力的85%），清除吸附在磁钢内外表面的一切杂物。4.3.3磁力打捞器水眼必须畅通。4.3.4磁力打捞器的引鞋螺效连接处用吊钳上紧。4.3.5将磁力打捞器放在垫有木板的转盘上，接钻具下井。4.4钻具配合
磁力打摄器十打揽杯+钻杆+方钻杆。4.5打捞步骤
4.5.1将磁力打捞器下至离并底Im左右，开泵循环洗井，把落物周围的岩屑冲洗干净。4.5.2根据引鞋类型采取不同的打捞方法4.5.2.1采用平鞋时，必须边循环边慢慢下改钻具，以钻不大了5kN，与井底落物接触。然后边循环边上提钻具0.3～0.5m，停录，把打捞器转一方位后，再慢慢下放钻具，使打捞器与落物接触，这样反复几次，视方入最多时即可起钻。4.5.2.2采用设鞋时，必须边循环钻并澈、边间断转动、边下放钻具，使磁力打捞器底部与落物接触，接触时严禁转动钻具。然后边循环边上提钻具0.3～0.5m，再用同样的方法停泵、转一方位、下放与落物接触，反复几次，落物被磁芯吸任邸可起钻。4.5.2.3采用铣鞋时，操作方法与采用拨鞋时相同，只须把间断转动钻具变为连续转动钻具。4.5.3起钻时操作平稳，禁止采用转盘卸扣，在遇阻卡时不可猛提猛放，以防碰掉落物。4.5.4若条件许可，可用电缆+磁性定位器与磁力打携器连接进行打捞。4.6维护保养
4.6.1使用后的磁力打携器应放在木板或胶板上将金属杂物清除干净，并用清水洗净，掏通水眼，盖上护磁板，螺纹涂上防腐脂，外表除锈涂漆。4.6.2磁力打捞器应存放在通风干燥处。摆放时磁钢构上，禁止两个磁钢对放。4
5反撬环磁力打捞器
$Y 5248—91
5，1反循环磁力打捞器适用于中硬和硬地层打捞。5，2反循坏磁力打涝器用来携取能被磁体吸引的落井小件金属落物，同时也可将不能被磁化的金属小块打势起来。
5.3下北前捡套bzxZ.net
5.3.1根据并限直径及落物特点：按表2、3选好反循环磁力打捞器及引鞋。5.3,2钢球与球座应吻合。
5.3.3所选钢球必须能通过全部钻具和配合接头水限。5、3.4体的上，下水眼畅通。
5.3.5将反循环磁力打捞器放在本板或胶板上，取推磁您下部的护磁板。检查吸力（不少于规定吸力85%），清除吸附在磁钢内外表面的一切杂物。5.3.6反循环磁力打捞器的铣鞋用而上紧。5.3.7将反循环磁力打捞器放在整有木板或胶板的转盘，接上钻具下井。5.4钻具配合
反循环磁打打捞器十打捞杯十钻杆十方钳杆。5.5打捞步骤
5.5.1将反循环磁力打捞器下到离井底1m左右，大排量循环洗并，把打捞器内的泥砂冲洗干净。然后边循坏边慢慢下放钻其探并底，确认并底方入无误。上提钻其离并底0.3～0.5m，循环和转动钻具，将井底落物周国岩屑消除斗净，并记下当时泵压。停泵，上提钳具准备投球。5.5.2投入钢球。
5.5.3开聚送钢球到球座。通常钢球落入球座后，压增剂13MPa。5.5.4边循环边转动具，将反循环磁力打扮器下放到距光底0.10.2m，把落物冲到磁芯底部或冲到中间位。反据环时间15-~30mim。5.5.5根据的炎型采最个同的打势方法，同4.5.2。5.5.6超钻时操作平稳，禁止来用转盘卸扣，在避阻卡时不可猛提猜敬：以防碰掉落物。5.6维护保养阅4.6
6打捞坏
6.1打捞杯和打捞工具或头配合使用的，是捞取碎铁、便质合金碎快等细小落物的工具。6.2打势杯的外径与并眼直径问的配合，可按表4进行选择。6.3下开前检查
6.3，1打擀杯两端螺纹完好。
6.3.2杯体无变形。
6.3.3杯内清活无杂物。
6.4钻具配合
在钻头或并下游物打捞工其上面直接接打杯，应避免中尚有配合接头。6.5打搏步骤
6.5.1在上（或卸）打捞杯时，天钳不能咬在杯体匕。6.5.2打满杯的打捞操作无特殊要求，按所下的打捞工具操作或正常钻进即可。6.5.3起结至套管辅处，用低速上提，以防碰站。6.6维护保养
6.6.1卸下打捞杯，清除落物并洗作。5
打揽杯外径
mm(in)
94(31/1)
102(4)
114(4/)
127(3)
140(5)
168(/)
178 (7)
219(8%)
244(9/)
327 (127/)
sY 5248—91
适用井限直径
mm(in)
114~117(4/2~4/)
117~~124(4/s~4/)
130~149(5/~5/)
152 ~162(6~6/g)
165~101 (6/-~7/)
191~216(71/,~8/)
218-244(85/g~-9%/)
244~289(0/g~11\/)
292-330(11/:~13)
375~445(14/~17//)
6.6.2打捞杯两端螺纹涂上防腐脂并带上护丝。除锈涂漆唇，摆放在通风干燥处。附加说明：
本标准由石消钻井工程专业标准化委员会提出并技术归口。本标淮山江苏行油勘探局钻井处负责起草。木标滩主要起草人王炳华。
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
