【石油天然气行业标准(SY)】 抽油杆吊卡

中华人民共和国石油天然气行业标准SY 523591
抽油杆吊卡
1991-07-19 发布
中华人民共和国能源部
1991--1101实施
生题内容与适用范围
中华人民共和国石油天然气行业标准抽油杆吊卡
SY 5235--91
本标准规定了抽油杆吊卡的结构型式、主要参数、技术要求。试验方法、检验规则及标志、包装、运输和库存等要求。
本标准适用丁石油矿场油井修井作业中起、下抽油杆的吊卡。2引用标准
GB 9250
GB1804
GB 228
GR 222
GB 223
SY5301
SY5304
SY5306
SY5307
SY 5309
钻井和采油提升设备最大载荷系列公差与配合未注公差尺寸的极限偏差金属拉力试验法
钢的化学分析用试样采取法
钢铁及合金化学分析方法
石油机械产品用嵌素钢和普通合金钢铸件通用技术条件石油机械产品锻件通用技术条件石油机械产品用机械加工通用技术条件石油机械产品用装配通用技术条件石油机械产品用包装通用技术条件SY／Z5008产品零件制作标记的规定3型式与主要参数
3.1型式
批油杆吊卡为舌簧自锁式和提引式两种结构（见图1和图2）3.2型号表示方法
最大「作载荷，kN
结构形式：S表示舌簧白锁式，T表示提引式抽油杆吊卡孔径，mm
抽油杆吊卡代号（取“抽、吊、卡”三字汉语拼音字头）中华人民共和国能源部1991-07-19批准1991 -11-01 实施
3.3规格及主要参数应符合表1规定SY523591

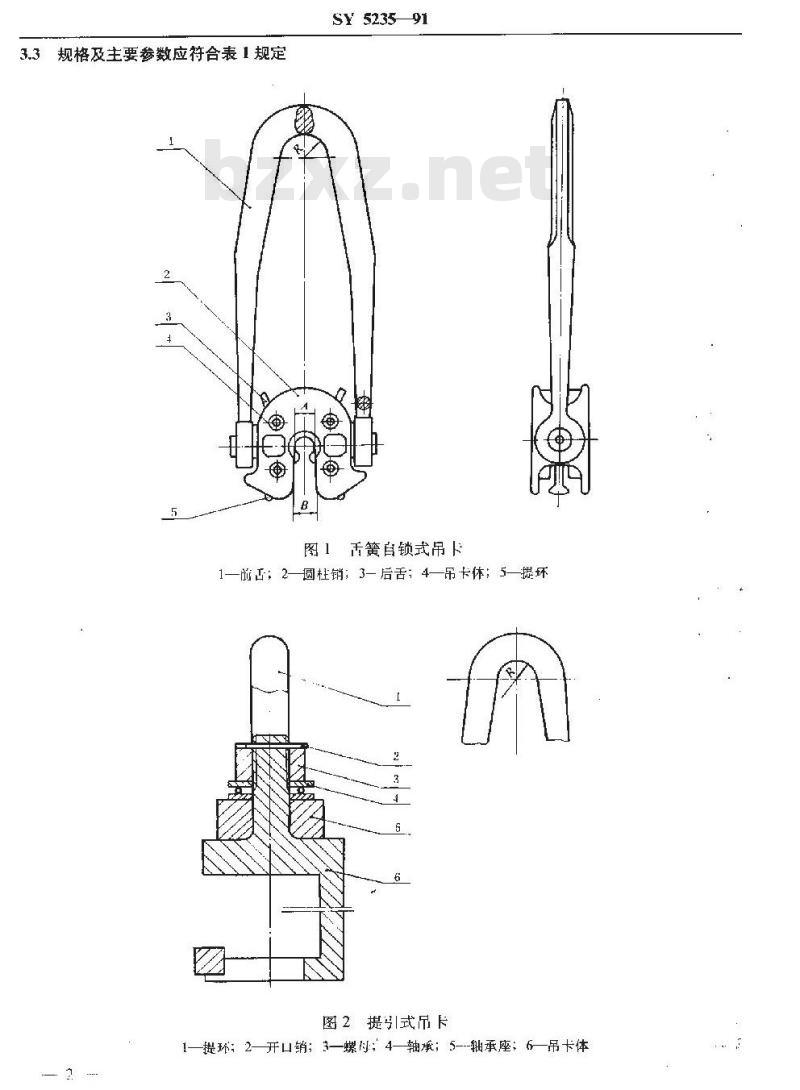

图1舌簧自锁式吊卡
1—前；2—圆柱销；3—后舌；4—卡休；5—提环图2提引式吊片
1—提环：2-开口销；3—螺；4-轴承；5--轴承座；6—吊卡体4
CDQ19(S)
CDQ23 (S)
CDQ26 (S)
CIQ30 (S)
CDQ33(S)
CDQ19 (T)
CDQ23(T)
CDQ26 (T)
CDQ30 (T)
CDQ33 (T)
技术要求
SY 5235-91
抽油杆吊卡孔径A
最大工作载荷
适用抽油杆直径
13～16
13～16
25 ~28
产品应符介本标准要求，并按规定程序批准的图样及文件制造，4.2材料
4.2.1铸件应符合SY5301的规定
4.2.2锻件应符合SY5304的规定，主要参数，mm
4.2.3主要零件的材料须有质保单，如化学成分需要复验时应按GB222和GB223的规定进行抽样化学分析检验。
4.3机械性能
提环和卡体必须迹行热处理。热处理后的机械性能应符合表2规定。表2
机械性能
表面热处理
HB240270
卡体内孔通径两端圆弧面及提环与卡体装配处的内外表面均须经硬化处理，其表面硬度应为HRC40 ~ 50.
提环须经无损探伤检查。不得有裂纹4.5
下体经静载试验后两轴颈之间的最大残余变形应满足下列条件：$0.2L / 100
式：L-
卡体总长，mm。
4.7尺寸公差
SY 523591
末注公差的加工面均按GB1804规定的1T14公差制造。4.8本标准未作规定的加工技术要求应符合SY5306的规定。4.9装配
4.9.1提环与卡体装配后应转动灵活、无卡阻现象。4.9.2本标准未作规定的装配技术要求符合SY5307的规定5试验方法与检验规则
5.1试验方法
5.1.1试样配制
试样应用和零件同一批材料，其截面尺寸与零件的最大截面尺寸相同：并随炉按同样热处理规范处理的样坏制作。
5.1.2试验方法
应符合GB228的规定。
5.1.3产品应进行静载试验
5.1.3.1施加在被试验产品上的最大试验载荷G按下式计算：G=0.8P. SF.
式中：P
吊卡1.作最大载荷，kN;
一屈服强度安全系数。
5.1.3.2试验条件应满足表3规定。表3
吊卡工作最大载荷
届服安全系数
5.1.3.3品卡试验应在模拟实际工况的装置上进行。5.2检验规则
试验载荷
5.2.1产品按本标准第四章“技术要求\检查各项指标。在试验载荷下持续时间
5.2.2每批产品在出！前抽样5%（数量不足40只时不少于2只）进行静载试验，如发现其中·只不合格时再抽样10%检查：仍有不合格品时不准出厂。6标志、包装、运输和库存
6.1抽油杆品卡应按SY／Z5008的规定打印标志，卡体上应铸有制造厂标记和适用范围。6.2抽油杆而卡在出」前应按SY5309的规定进行包装。包装箱应按不同运输的有关规定喷涂如斤标志：
收货单位名称、地划；
制造」‘名，地址；
c．产品型号、名称及规格；
d.数量；
e。毛重、净重；
f．包装箱尺寸（长×宽×高);
名。发货日期。
SY523591
6.3包装箱内应放置产品使用说明书、合格证及装箱单。6.4运输：
产品在运输过程中不得摔碰和水没。6.5库存：Www.bzxZ.net
产品自出厂口期起，库存超过一年应更换防护性油脂。7质量保证
供货的每批产品应至少提供一·份质量证明书。7.1
7.2在用户遵守产品使用说明书的各项规定条件下，以产品到货之日起，12个月内因制造质量而影响正带使用时，制造厂应无偿更换或修理。附加说明：
本标准参照APISpec8A钻井与采油提升设备规范本标准由石汕勘探开发设备和材料专业标准化委员会提山并州口。本标准由玉门石油机械」负责起草。本标推主要起草人杨利群高景耀。
