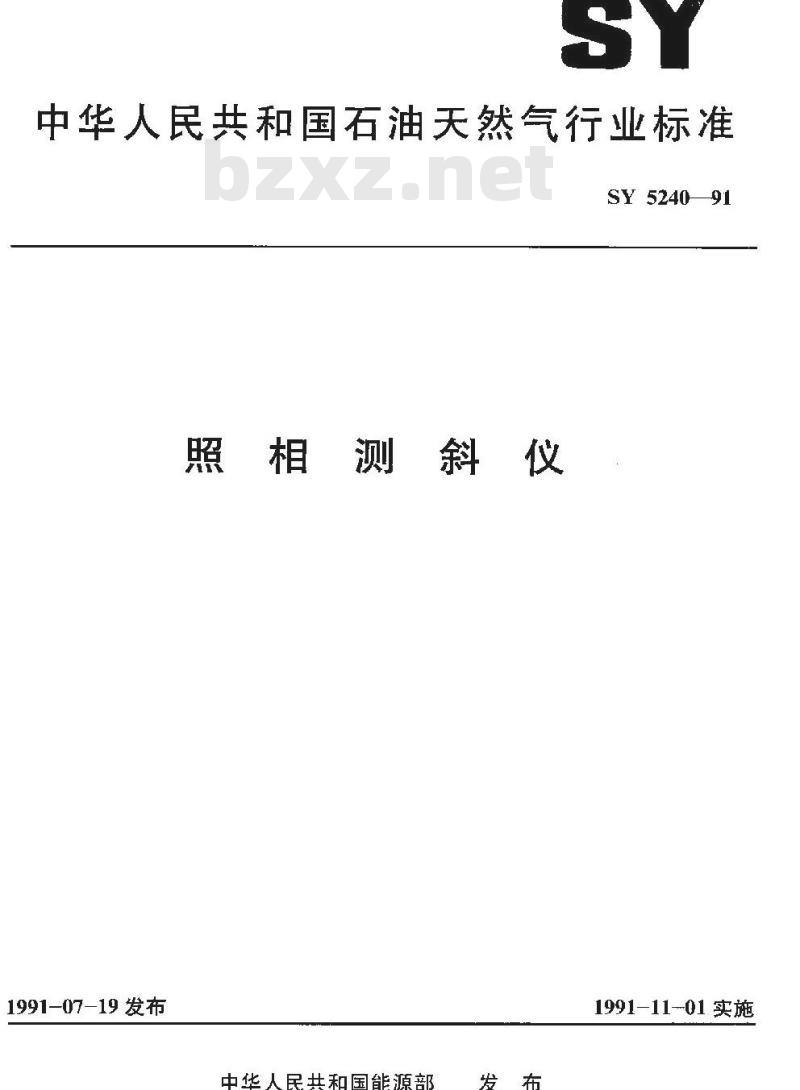

中华人民共和国石油天然气行业标准SY 524091
照相测斜仪
1991-07-19 发布
中华人民共和国能源部
1991-11-01实施

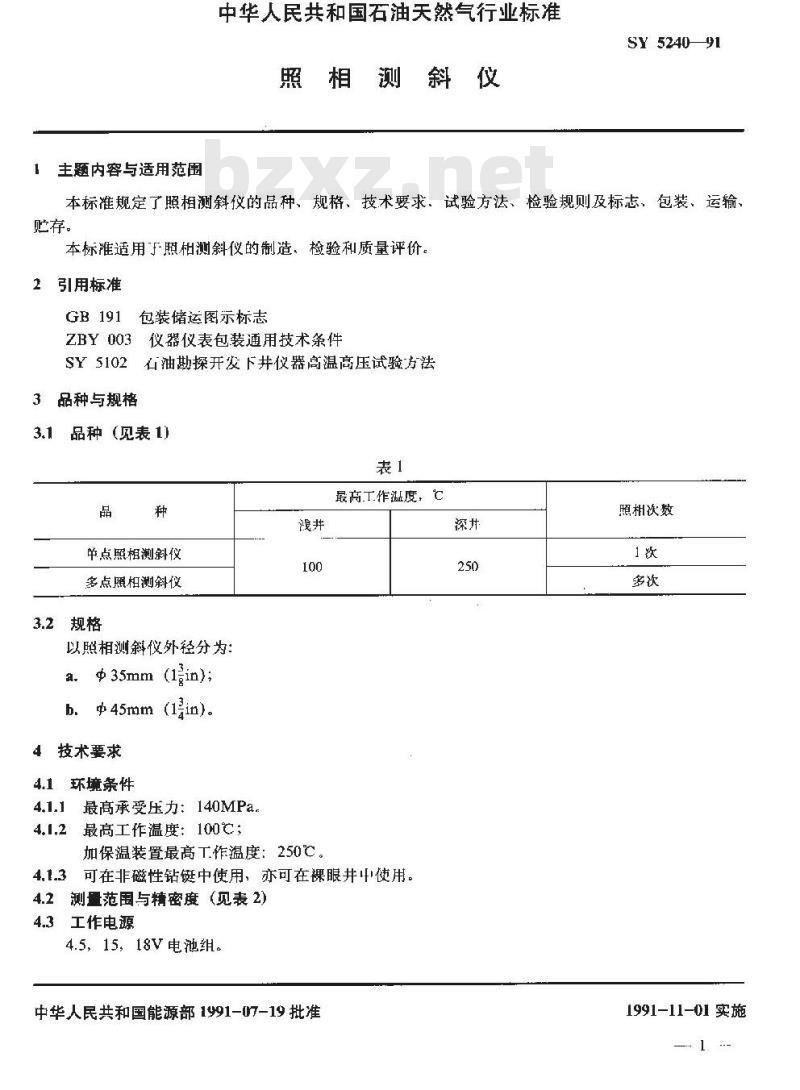

主题内容与适用范围
中华人民共和国石油天然气行业标准照相测斜仪
SY 524091
本标准规定了照相测斜仪的品种、规格、技术要求、试验方法、检验规则及标志，包装、运输、贮存。
本标准适用于照相测斜仪的制造。检验和质量评价。引用标准
包装储运图示标志
GB 191
ZBY003仪器仪表包装通用技术条件SY5102凸油勘探开发下井仪器高温高压试验方法品种与规格
品种（见表1)
单点照相测斜仪
多点照相测斜仪
3.2规格
以照相测斜仪外径分为：
Φ35mm(1in)：
Φ45mm（1in)
技术要求
4.1环境条件
4.1.1最高承受压力：140MPa。
4.1.2最高工作温度：100℃；
加保温装置最高T作温度：250℃。最高.工作温度，℃
4.1.3可在非磁性钻链中使用，亦可在裸眼井4使用。4.2测量范围与精密度（见表2)
4.3工作电源
4.5，15，18V电池组。
中华人民共和国能源部1991-0-19批准深井
照相次数
1991-11-01 实施
方位角
4.4定时性能
4.4.1单点照相测斜仪定时性能
SY 5240-91

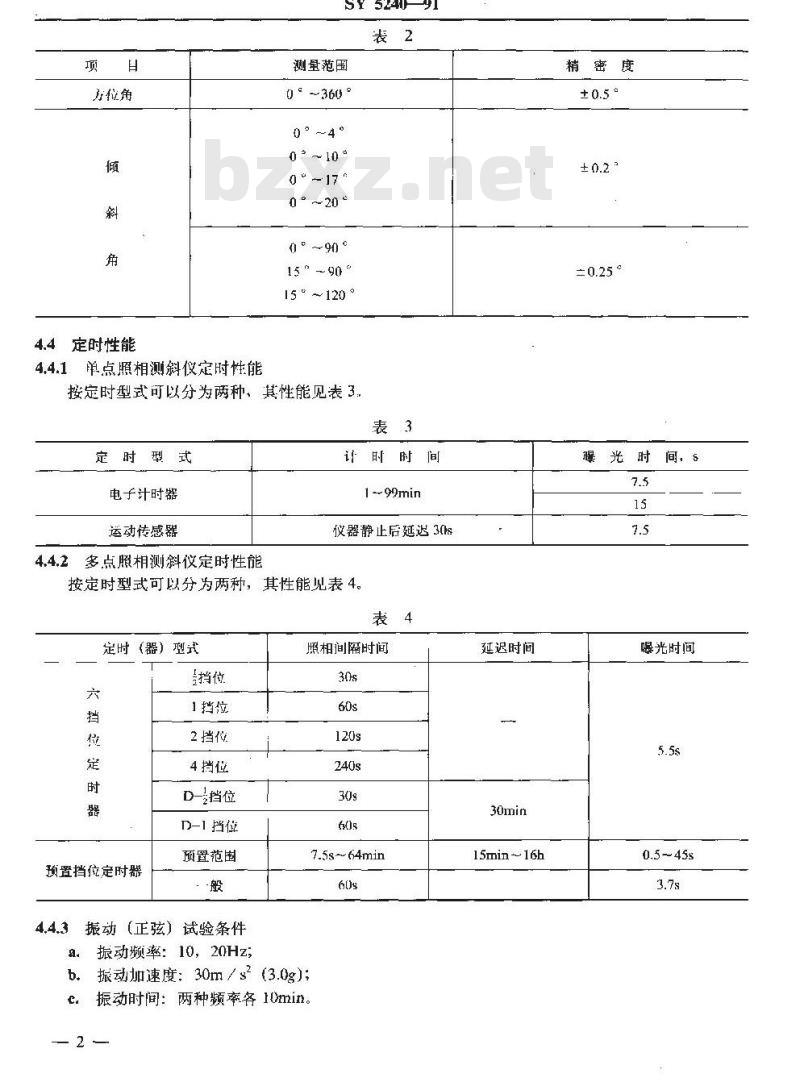

测量范围
0 °~360 °
0”～4°
0 ～10 °
0°-17
0°～20 °
15°-90 °
15 ″～120 °
按定时型式可以分为两种，其性能见表3.表3
定时型式
电子计时器
运动传感器
4.4.2多点照相测斜仪定时性能
计时时间
1-99min
仪器静止后延退30ks
按定时型式可以分为两种，其性能见表4。表4
定时（器）型式
预置挡位定时器
1挡位
2挡位
4挡位
D-档位
D-1 挡位
预置范围
4.4.3振动（正弦）试验条件
a．振动频率：10，20Hz；
照相间隔时间
7.5s~64min
b振动加速度：30m/s2（3.0g）;c.振动时间：两种频率各10min。121
延迟时间
15min ～16h
精密度
曝光时间。
曝光时间

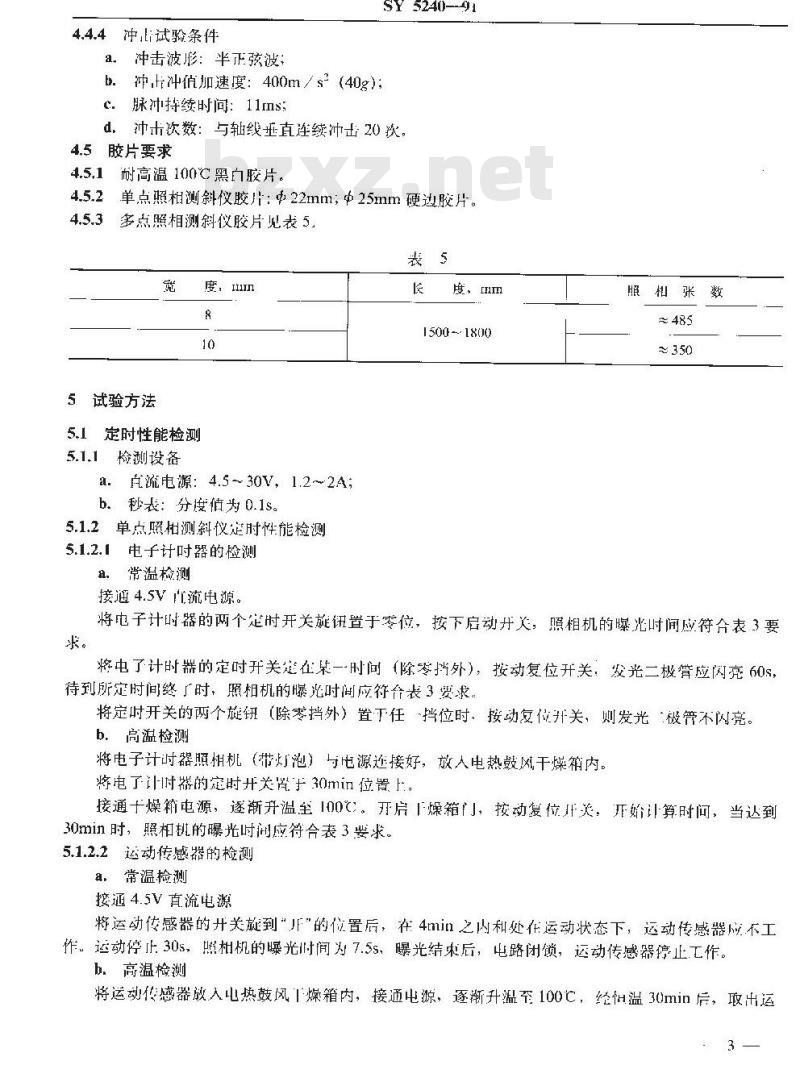

4.4.4冲出试验条件
a、冲击波彤：半正弦波
SY 5240--91
b.神，t冲值加速度：400m／s2（40g）：.脉冲持续时问：11ms；
d，冲击次数：与轴毁垂直连续冲击20次。4.5胶片要求
4.5,1 耐高温100℃黑白胶片。
4.5.2单点照相测斜仪胶片：中22mm；中25mm硬边胶片。4.5.3
多点照相测斜仪胶片见表5.
5试验方法
5.1 定时性能检测
5.1.1检测设备
a.流电源：4.5~30V，1.2~2A；
b。秒表：分度值为0.1s。
5.1.2单点照相测斜仪定时性能检测5.1.2.电子计时器的检测
a。常温检测
接通4.SV流电源。
度、mm
1500~1800
照相张数
将电子计时器的两个定时开关旋钮置于零位，按下启动开关，照相机的曝光时间应符合表3要将电了计时器的定时升关在某一时间（除岑挡外），按动复位升关：发光二极管应闪亮60s待到所定时间终了时，照相机的爆光时间应符合丧3要求。将定时开关的两个旋钮（除零挡外）置下任一挡位时、按动复位并关，则发光被管不闪亮。b.高温检测
将电子计时器照相机（带灯泡）与电源连接好，放人电热鼓风干燥箱内。将电了计时器的定时开关置于30min位置上，接通十燥箱电源，逐渐升温至100℃。开启1燥箱门，按动复位开关，开始计算时间，当达到30min时，照相机的曝光时润应符合表3要求。5.1.2.2运动传感器的检测
a，常温检测
接通4.5V直流电源
将运动传感器的开关施到“开\的位置后，在4min之内和处在运动状态下，运动传感器应不工作，运动停止30s，照相机的曝光间为7.5s，爆光结束后，电路闭锁，运动传感器停止工作。b.高温检测
将运动传感器放入热鼓风1燥箱内，接通电源，逐渐升温至100亡，经性温30min后，取出运3

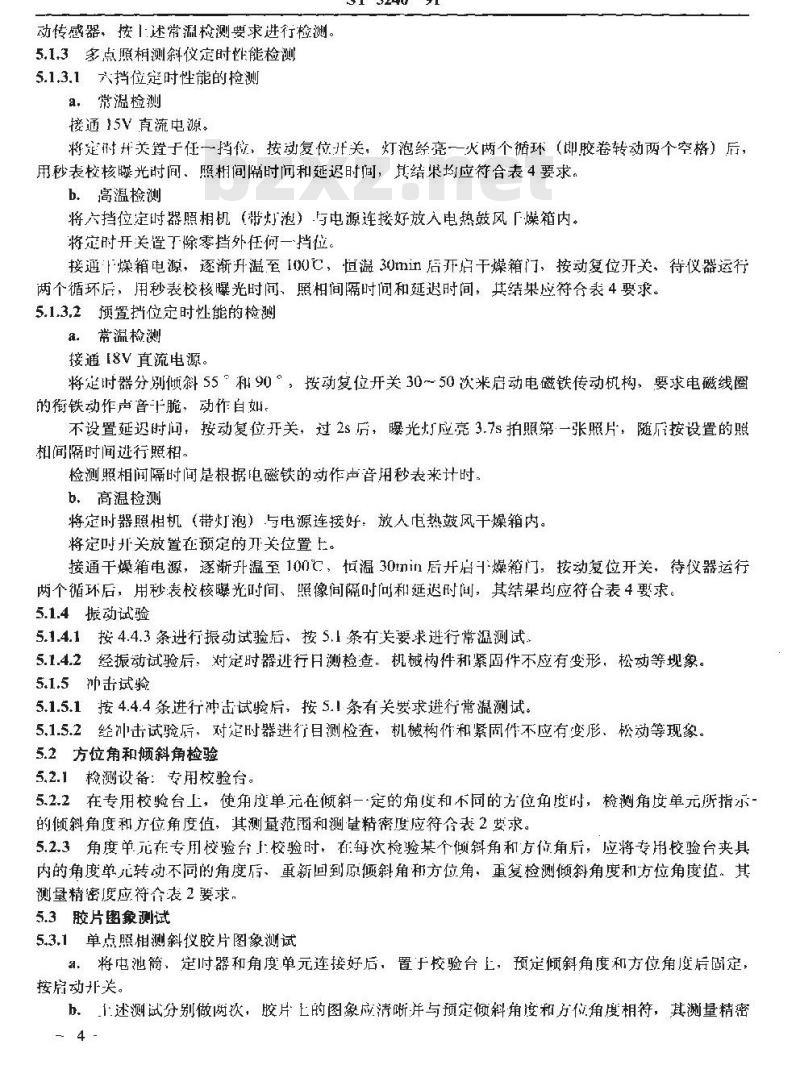

动传感器，按「述常温检测要求进行检测，5.1.3多点照相测斜仪定时性能检测5.1.3.1六挡位定时性能的检测
a常温检测
接通15V直流电源。
SY 524091
将定开关置于任一挡位，按动复位开关，灯泡经亮一一火两个循环（即胶卷转动两个空格）后用秒表校核曦光时间：照相间隔时间和延迟时间，其结果均应符合表4要求。b.高温检测
将六挡位定时器照相机（带灯泡）与电源连接好放入电热鼓风「燥箱内。将定时开关暨丁除零挡外任何一挡位。接通燥箱电源，逐渐升温至100℃，恒温30min后开干燥箱门，按动复位开关，待仪器运行两个循环后，用秒表校核曝光时间、照相间隔时间和延退时间，其结果应符合表4要求。5.1.3,2预置挡位定时性能的检测a.常温检测
接通18V直流电源。
将楚时器分别倾斜55和90，接动复位开关30～50次米启动电磁铁传动机构，要求电磁线圈的衔铁动作声音让脆，动作自如。不设置延迟时问，接动复位开关，过2s厉，曝光灯应亮3.7s拍照第一张照片，随底按设置的照相简隔时间逊行照。
检测照相间隔时间是根据电磁铁的动作声音用秒表来计时，b．高温检测
将时器照相机带灯范！与电源连接好：放人电热鼓风十燥箱内。将定时开关放置在预定的刀关位置上。接通干燥箱电源，逐渐升温至10，恒温30in后开启干燥箱门，按动复位开关，待仪器运行两个循环后，用秒表校核曝光时间、照像间隔时问和延迟时间，其结果均应符合表4要求。5.1.4振动试验
5.1.4.1按4.4.3条进行振动试验后，按5.1条有关要求进行常温测试，5.1.4.2经振动试验后：对定时器逃行月测检查，机械构件和紧国件不应有变形，松动等现象。5.1.5冲击试验
5.1.5.1按4.4.4条进行冲击试验后，按5.！条有关要求进行常源测试。5.1.5.2经冲击试验，对定时器进行目测检查，机械构件和紧固件不应有变形、松动等现象，5.2方位角和倾斜角检验
5.2.1检测设备：专用校验台。
5.2.2在专用校验台上，使角度单无在倾斜一·定的角度和不同的方位角度时，检测角度单元所指示的倾斜角度和方位角度值，其测量范围和测量精密度应符合表2要求。5.2.3角度单元在专用校验台上校验时，在每次检验某个倾斜角和方位角后，应将专用校验台夹具内的角度单元转动不同的角度后、重新回到原倾斜角和方位角，重复检测倾斜角度和方位角度值。其测量精密度应符金表2要求，
5.3胶片图象测试
5.3.1单点照相测斜仪胶片图象测试a，将电池筒、定时器和角度单元连接好后，置于校验台上，预定倾斜角度和方位角度后固定，接府动开关。
b。1述测试分别做两欲，胶片主的图象应清晰并与预定倾料角度和方位角度相符，其测量精密4
度应符合表2要求。
5.3.2多点照相测斜仪胶片图象测试SY 524091
9．将电池筒定时器和角度单元连接好后、置于校验台上，预定倾斜角度和方位角度后固定，按动“复位”开关，让仪器运行30min。b，上述测试分别作两次，两批胶片在拍照过程中应无漏拍、重拍现象。图象应晰。其测垦精密度应符合表2要求。
5.4高温商压试验
按SY5102的要求，将照相测斜仪放人高温高压试验装置中升温至4.1.2要求的最高工作温度升压至140MPa，恒温恒压30min，应无渗漏，无变形，各项指标达到表2要求。6检验规则
6.1按第5章规定逐项进行试验后方可验收，单项指标不合格时，不得验收。2检验方式：无论生产批量大小，均采用全检制，6.3验收照相测斜仪的依据是本标准以及根据本标准制定的有关技术文件。6.4照相测斜仪备件、附件必须齐全、完整方可验收。7标志、包装、运输、存
7.1标志
7.1.1标志内容
仪器名称及型号；www.bzxz.net
外形尺寸；
d。出厂编号；
出厂日期；
f．制造厂名。
7.1.2标志符号
标志符号应符合GB191中的规定。7.1.2,2
在包装箱的正面或两侧还应标明远离磁场”等字样7.2包装
7.2.1包装应符介ZBY003中的规定7.2.2随带文件
a，说明书；
b，产品合格证；
c，装箱单。
7.3运输
可使用海、陆、空任种方式运输，但须防止雨、雪直接淋浸和剧烈振动、撞击。7.4贮存
7.4.1装箱后的照相测斜仪应放在下燥通风的库房内，其环境温度为-5～+40℃，相对湿度不大于85%。不允许接触腐蚀性气体并远离磁场。7.4.2非包装照相测斜仪应置于距地面高30cm的架子上。5
附加说明：
本标雅由中国石油天然气总公司提出。SY524091
本标准由石油仪器仪表标准化技术委员会归口。本标准由西安石油勘探仪器总厂负责起草本标准主要起草人马明厚、吕拉斌、刘瑞仑。6
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
