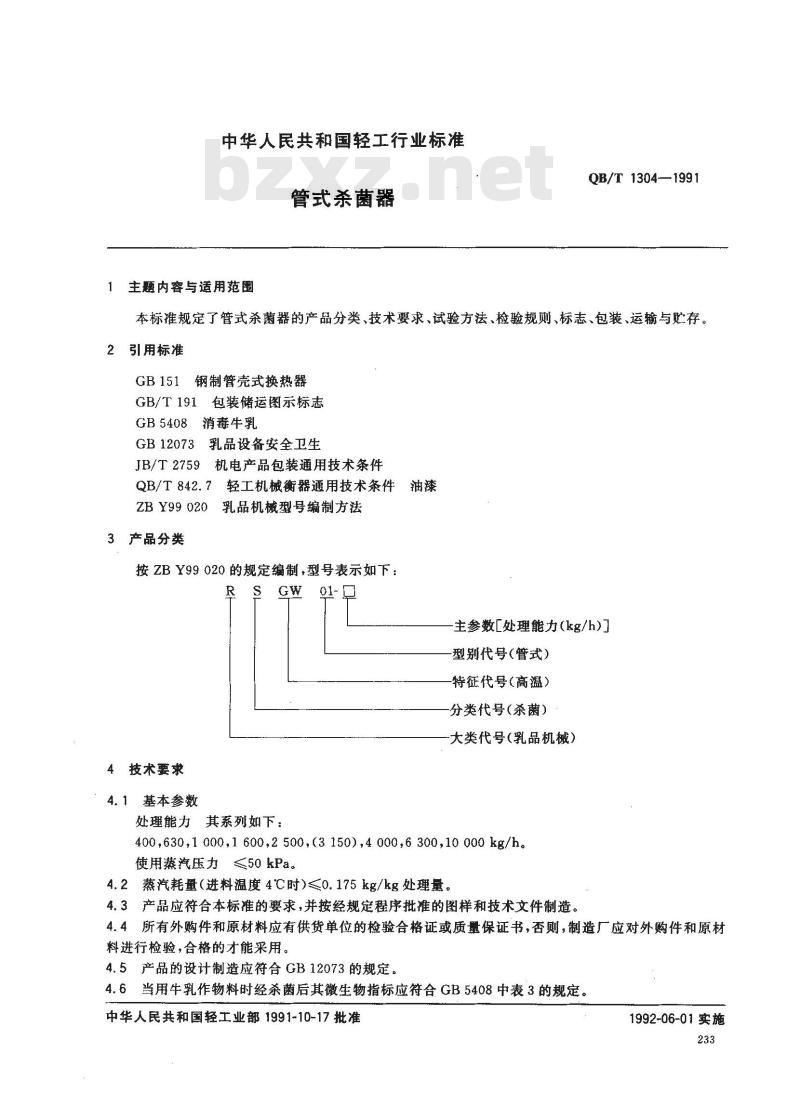

【轻工行业标准(QB)】 管式杀菌器

中华人民共和国轻工行业标准
管式杀菌器
主题内容与适用范围
QB/T 1304—1991
本标准规定了管式杀菌器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。2引用标准
钢制管壳式换热器
GB/T191包装储运图示标志
GB5408消毒牛乳
GB12073乳品设备安全卫生
JB/T2759机电产品包装通用技术条件轻工机械衡器通用技术条件油漆QB/T 842. 7
ZBY99020乳品机械型号编制方法3产品分类
按ZBY99020的规定编制，型号表示如下：R
4技术要求
4.1基本参数
处理能力其系列如下：
主参数[处理能力(kg/h)]
型别代号（管式）
特征代号（高温）
分类代号（杀菌）
大类代号（乳品机械）
400,630,1000,1600,2500,(3150)，4000,6300,10000kg/h。使用蒸汽压力≤50kPa。
4.2蒸汽耗量（进料温度4℃时）≤0.175kg/kg处理量。4.3产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。4.4所有外购件和原材料应有供货单位的检验合格证或质量保证书，否则，制造厂应对外购件和原材料进行检验，合格的才能采用。4.5产品的设计制造应符合GB12073的规定。4.6当用牛乳作物料时经杀菌后其微生物指标应符合GB5408中表3的规定。中华人民共和国轻工业部1991-10-17批准1992-06-01实施
QB/T 1304—1991

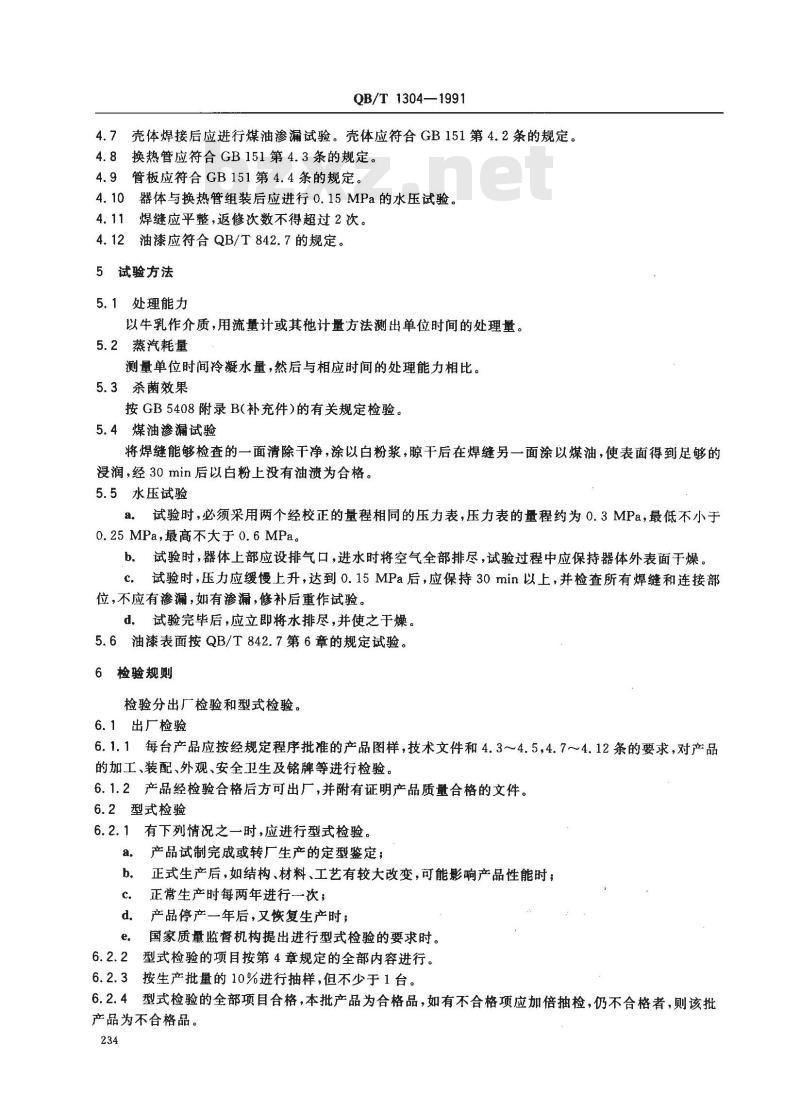

4.7壳体焊接后应进行煤油渗漏试验。壳体应符合GB151第4.2条的规定。4.8换热管应符合GB151第4.3条的规定。管板应符合GB151第4.4条的规定。4.9
4.10器体与换热管组装后应进行0.15MPa的水压试验。4.11
焊缝应平整，返修次数不得超过2次。4.12油漆应符合QB/T842.7的规定。试验方法
5.1处理能力
以牛乳作介质，用流量计或其他计量方法测出单位时间的处理量。5.2蒸汽耗量
测量单位时间冷凝水量，然后与相应时间的处理能力相比。5.3杀菌效果
按GB5408附录B(补充件)的有关规定检验。5.4煤油渗漏试验
将焊缝能够检查的一面清除干净，涂以白粉浆，晾干后在焊缝另一面涂以煤油，使表面得到足够的浸润，经30min后以白粉上没有油渍为合格。5.5水压试验
a。试验时，必须采用两个经校正的量程相同的压力表，压力表的量程约为0.3MPa,最低不小于0.25MPa，最高不大于0.6MPa。
b。试验时，器体上部应设排气口，进水时将空气全部排尽，试验过程中应保持器体外表面于燥。c。试验时，压力应缓慢上升，达到0.15MPa后，应保持30min以上，并检查所有焊缝和连接部位，不应有渗漏，如有渗漏，修补后重作试验。d。试验完毕后，应立即将水排尽，并使之于燥。5.6油漆表面按QB/T842.7第6章的规定试验。6检验规则
检验分出厂检验和型式检验。
6.1出厂检验
6.1.1每台产品应按经规定程序批准的产品图样，技术文件和4.3~4.5，4.7~~4.12条的要求，对产品的加工、装配、外观、安全卫生及铭牌等进行检验。6.1.2产品经检验合格后方可出厂，并附有证明产品质量合格的文件。6.2型式检验
有下列情况之一时，应进行型式检验。产品试制完成或转厂生产的定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时每两年进行一次；
产品停产一年后，又恢复生产时；e.
国家质量监督机构提出进行型式检验的要求时。型式检验的项目按第4章规定的全部内容进行。按生产批量的10%进行抽样，但不少于1台。6.2.3
型式检验的全部项目合格，本批产品为合格品，如有不合格项应加倍抽检，仍不合格者，则该批6.2.4
产品为不合格品。

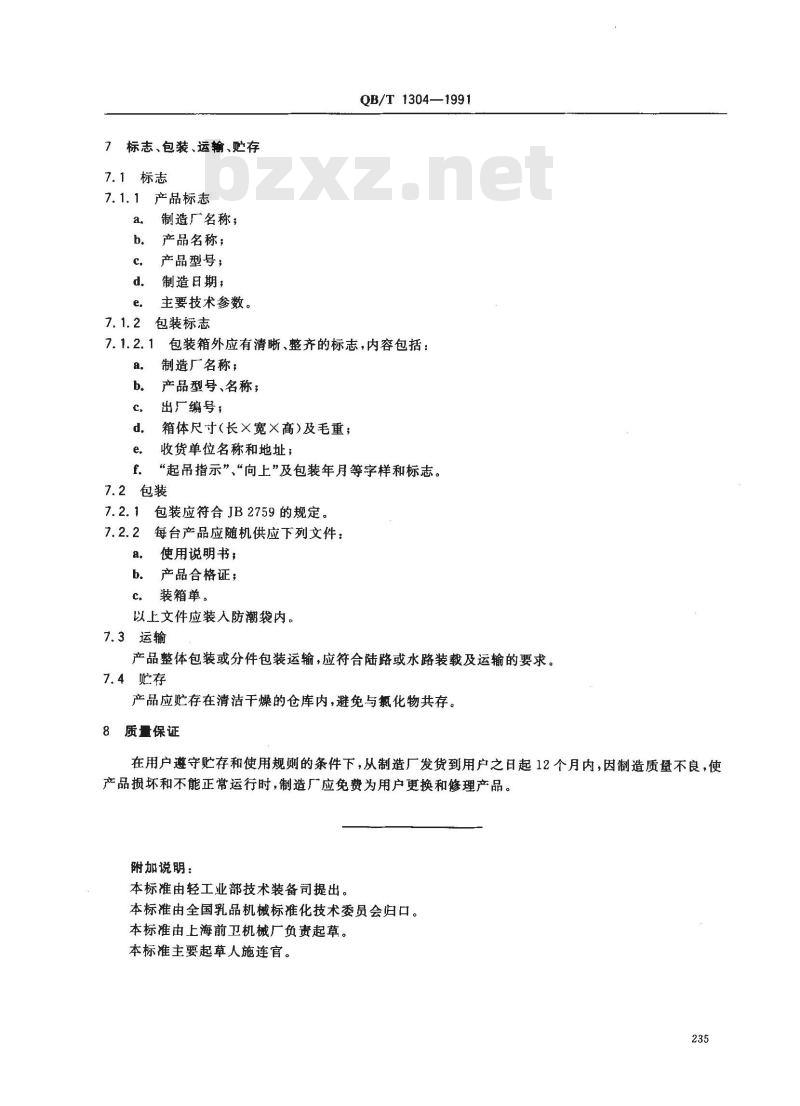

7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
制造厂名称；
产品名称；免费标准下载网bzxz
产品型号；
制造日期；
主要技术参数。
包装标志
7. 1. 2. 1
QB/T1304—1991
包装箱外应有清晰、整齐的标志，内容包括：制造厂名称；
产品型号、名称；
出厂编号，
箱体尺寸(长×宽×高)及毛重；收货单位名称和地址；
“起吊指示”、“向上”及包装年月等字样和标志。7.2包装
包装应符合JB2759的规定。
每台产品应随机供应下列文件：使用说明书；
产品合格证；
c．装箱单。
以上文件应装入防潮袋内。
7.3运输
产品整体包装或分件包装运输，应符合陆路或水路装载及运输的要求。7.4贮存
产品应贮存在清洁干燥的仓库内，避免与氯化物共存。8质量保证
在用户遵守贮存和使用规则的条件下，从制造厂发货到用户之日起12个月内，因制造质量不良，使产品损坏和不能正常运行时，制造厂应免费为用户更换和修理产品。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国乳品机械标准化技术委员会归口。本标准由上海前卫机械厂负责起草。本标准主要起草人施连官。
