【机械行业标准(JB)】 电站阀门铸钢件技术条件

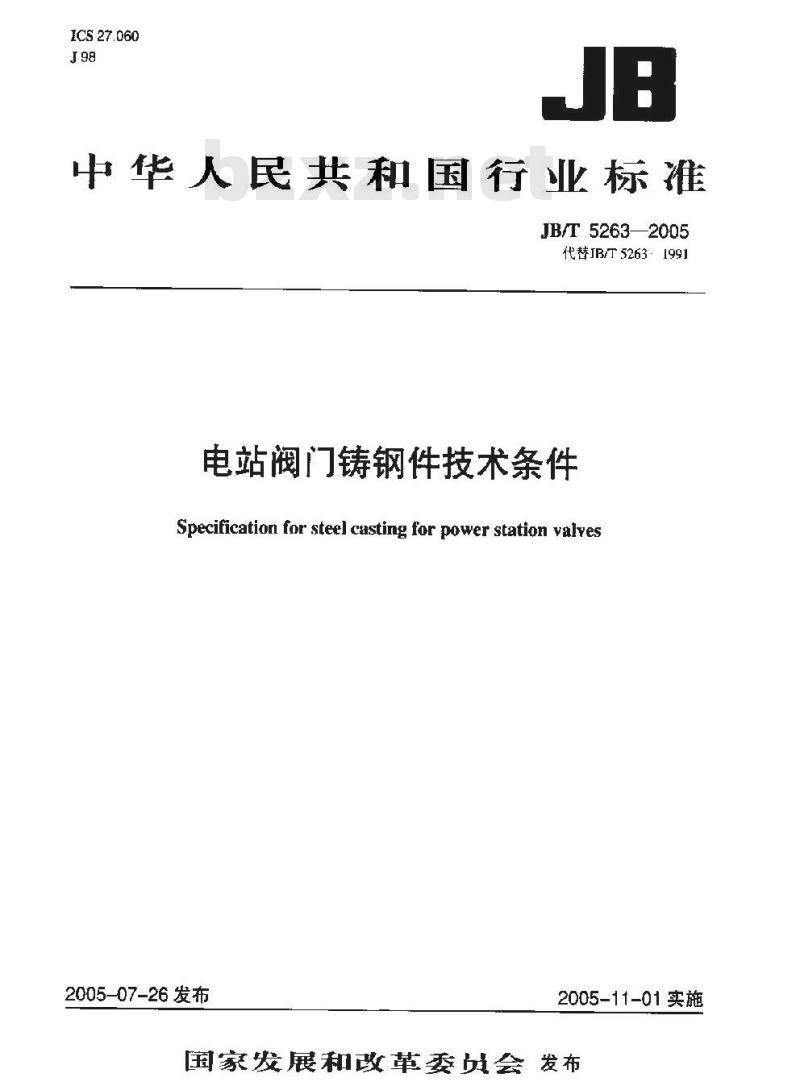

ICS 27.060
中华人民共和国行业标准
JB/T 52632005
代替IB/T5263：1991
电站阀门铸钢件技术条件
Specification for steel casting for power station valves2005-07-26发布
2005-11-01实施
国家发展和改革委员会发布

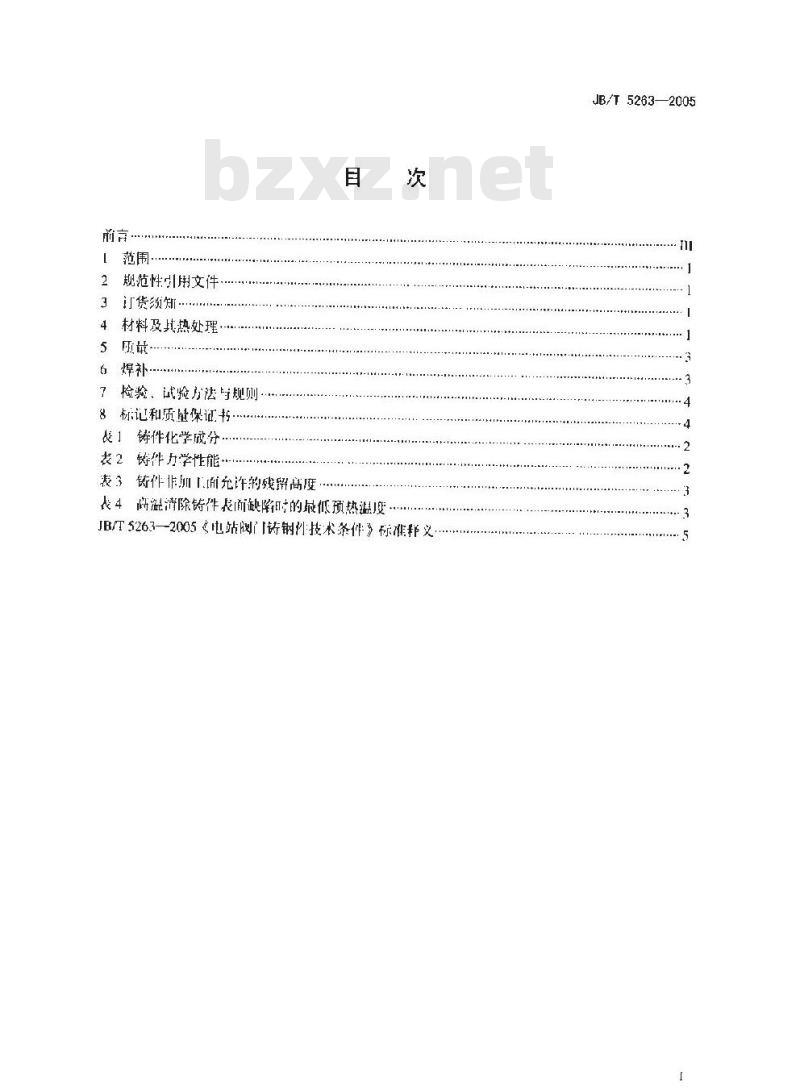

规范性引用文件
货颈新
材料及其热处理
5最·
7检验、试验方法与规则
8标记和质量保证书·
表」铸件化学成分
表2好件力学性能…
表3铸件非加「面允许的戏留高度目
表4高湿清除铸件表面缺陷时的最低预热温度JBT5263—2005电站阀门钢件技本条件》标准邦义.JB/T5263—2005
JB/T5263-2005

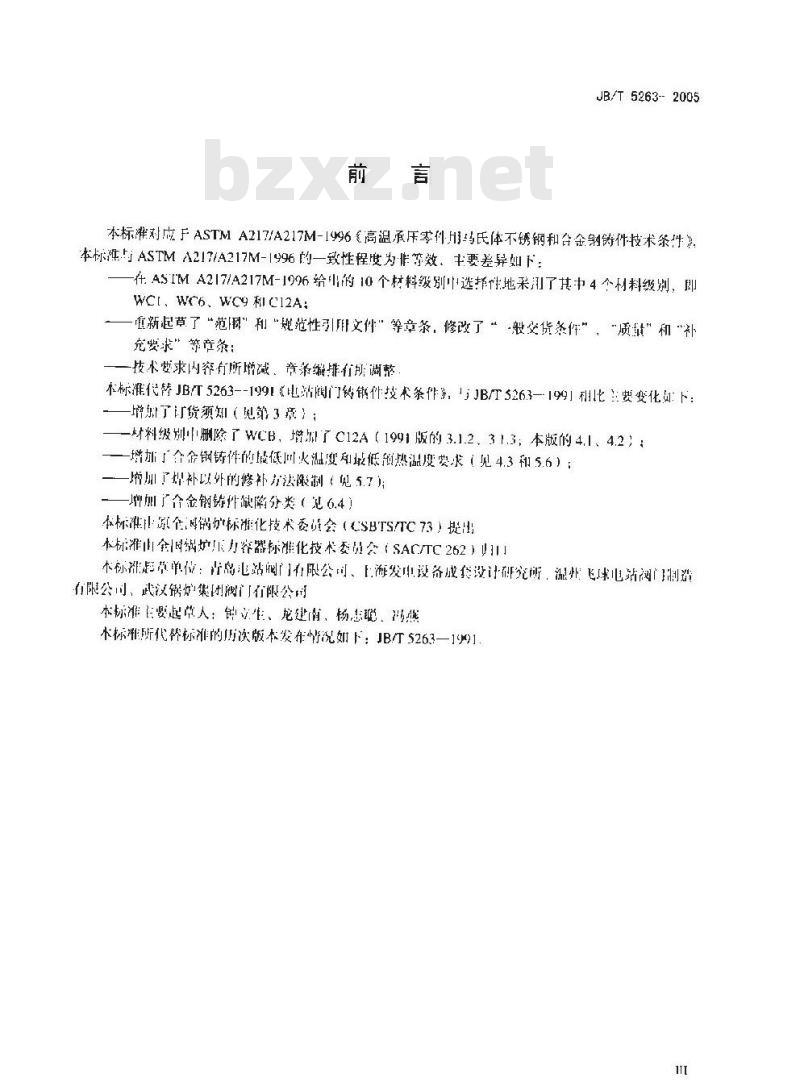

本标准对应FASTMA217/A217M-1996高温承压零件H-马氏体不锈钢和台金钢铸件技术条件》本标准5ASTMA217/A217M-1996的一致性程度为非等效，主要差异如下：一在ASIMA217/A217M-1996给出的10个材料级别中选择性地采汀了其中4个材料级别，即WCI, WC6, WC9 和C12A:
一重新起草了“范”利“规范性引用文件”等章杀，修改了“般交货条件”，“质量”和“补充要求”等音条：
一技术要求内奔有所增减、资条缩排有所调整，本标准代替JBT5263--1991《电站阀门转件技术条作，亏JB/T326.3—199】租比主要变化虹下：一增加了订货须知（见第3）：
材料级划中删除了WCB，增加了C12A（1991版的3.1.2、31.3；本版的4.1、4.2）：一增加了个金钢铸件的最低川火温变和最低预热温度要求（见4.3和5.6）：一增加了焊补以外的修补力法限制（见5.7)；增州广合金钢铸件缺降分类（克6.4）本标准山原全锅炉标准化技术委货会（CSBTSTC73）提H本标山金时锅炉乐力容器标准化技术委员会（SAC/TC262）本标排超草单位：青岛电站阀门有限公司、正沛发电设备成集设计研究所，混州飞球电站阅制进有限公司，武汉锅炉集团阀门有限公司本标滩百要起单人：创立准、龙建荫，杨惠现，鸿熊本标准所代释标准的历次版本发年情况如下：JB斤5263一11一范国

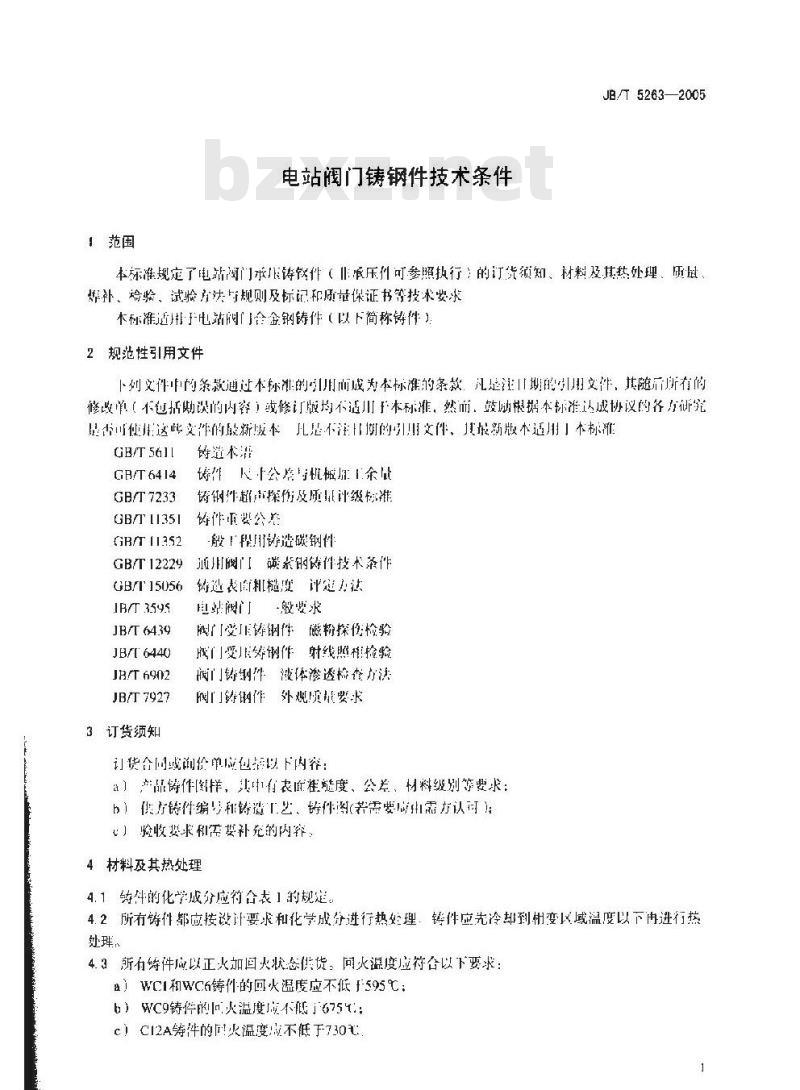

电站阀门铸钢件技术条件
JB/T 5263—2005
本标准规定了电站润门求诗钩件（非低压件可参照执行：的订货须知、材料及其热处理、质退补、恰验、试验片法与规则及标记和质带保证书等技术要求本标准适排电站阀门金金钢铸件（以下简称铸件）2规范性引用文件
列文件的条就通过本称准的用而成为本标准的条款，凡是注Ⅱ期的文件，其随后所有的修改单（不包括勋误的内容）或修订版均不适川于本称准，然而，鼓励根据本标准达成协议的各方评究是市这此文作的最新版本，儿是不注期的用文件，其最新版本适用」本标雅GE/T 5611
GB/T 6414
GB/T7233
GB/T 11351
GRT 11352
GB/T12229
诗造机
铸件民公案机械证「余
铸钢件超探伤及质评级标准
铸件重要公差
殿1程用铸造碳钢件
通用阀门磺素钢铸件技术茶作
铸适表自机糙度评庭力法
GBIT15056
IB/T 3595
JB/T 6439
JB/T 6440
JB/T 6902
JB/T7927
3订货须知
且站阀门一般要求
阀门受正钢件磁粉探伤检验
成门变寿钢作：射线照椎捡验
阀门铸钢件液体渗透检套力法
阀门铸钢作外规质最要求
订货合同或询价单成包据以下内窄：a】产品铸作[到样，其中有农低准链度、公差、材料级别等要求h）供片铸件编号和铸造「艺、铸件(若需要尚需方认荷！）验收要求和资要补充的内容：4材料及其热处理
4.1件的化学成分应符合表1的规是。4.2所有铸件部应接设计要求和化学成分进行热处理：铸件应先冷却到相变区域温度以下再进行热处理、
4.3所有特件应以正火加回火状态供货：同火温度应符合以下要求：a）wCI和WC6铸件的回火温度应不低f595℃；b）WC9铸件的火温度成不低675：c）C12A件的间火温度不低于730汇JB/T5263—2005
元素总
0.50~0.80
0.45 - 0.65

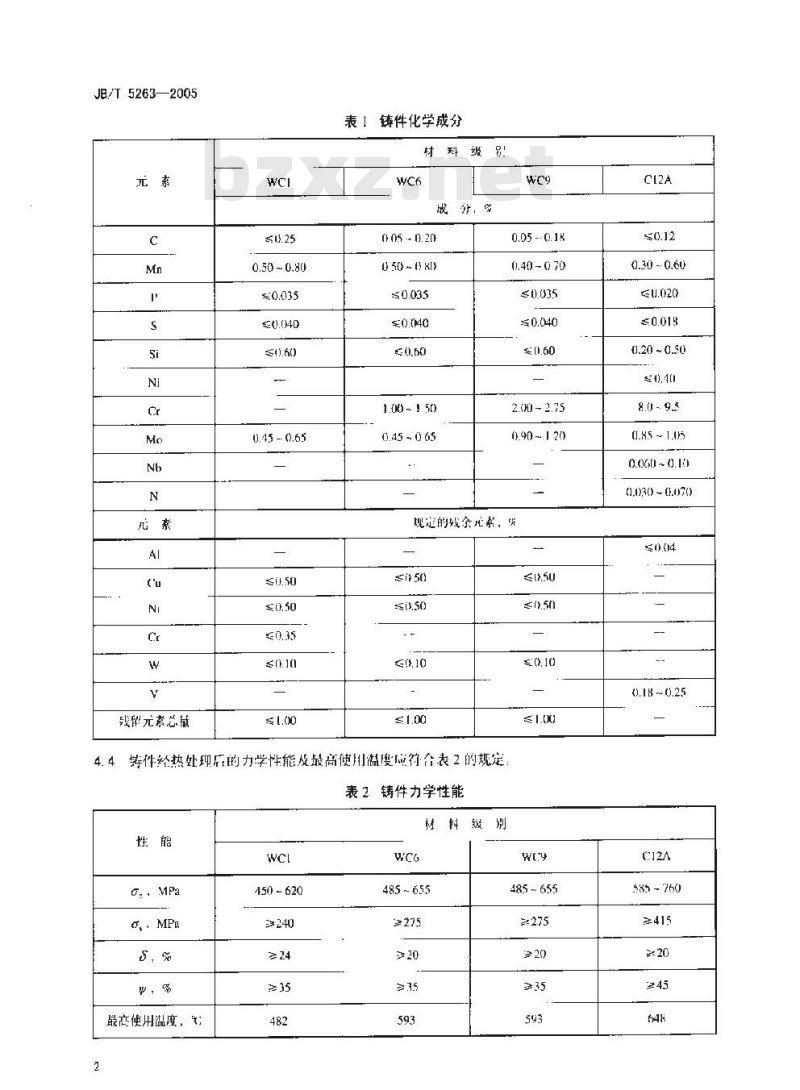

表1铸件化学成分
材科级
成分，%
50 ~ XI>
1.0 ~ 1 50)
0.05 -.0.1k
1.40-0 70
2.00-2.75
现追的战余心素，并wwW.bzxz.Net
4.4等件经热处现店的力学性能及最高使用温度成符合表2的规定表2铸件力学性能
最商使用温度，
450~620
材料级别
485~655
485 ~ 655
0.30 - 0.60
.0.015
0.20 ~ 0.50
8.0 - 9.5
0.5 ~ 1.115
0.000~0.1m
.030-0.070
0.18 ~ 0.25
585 -760
5质量
JB/T5263—2005
5.1转件外观质量应符合JB/T7927的要求，表面粗糙度应符合GB/T150S6的要求5.2铸仆的尺寸公差，加1余量和重望偏差途应符合图样的规定外，还应符合GB门6414和GB/T11351的有关规定，们错件承压部位的壁厚不得有负：5.3铸件可进行冷矫正，冷矫正如在热处理后进行，应设法消除成力。5.4铸件加1而的缺陷深度不得超过加1.余量的2/35.5铸件非「面浇、，补贴和拉筋切割后，其留高度成符个表3的规定。切割表面应进行修磨，H根部成与铸件表面测滑过渡。表3铸件非加工面允许的残留高度120
允诈残高度
> 120 - 200
>2m~350
5.6\采讯高流方法来衍除和修补练作的表而缺障。证按表4所列的低温变进行预热表4高温清除铸件表面缺陷时的最低预热温度制料级别
A，nm
最低预热温度，2；
5.了为防止渗，铸件不得链所、堵塞、填充开物和漫渗等方式修补5.B许件铸造过程叶不得使用内冷铁和范芯焊补
6.1煤补前应根期合，图样或「芝要求对铸件进行磁粉，渗透、射线或随山检测，斯愉测别的缺降虚进行消除，清徐方日对铸件实施烨补6.2铸件的煜补成在铸件热处理前山试合格的焊按有关焊补1艺逆行6.3煤补时灿条的选成保证被焊补部分的化学成分与海材相近，办学性能等级尚6.4铸件焊补前应将其有缺降部位清除到露出正常铸态组续，焊补拱施取决！缺陷的严重程度根据缺降清除所降部莅的太小、深浅，可以将缺陷分为以下三类：a】微缺降：缺陷清除后叫降陷处的碎厚钙大设计要求的最小壁亭：b）轻缺陷：个缺陷和承缺陷之间的缺降：）亚缺率：属于下列情况之一的缺陷：【）在水压试验，以铸件壁中出现渗蒲：2）缺陷清除后陷处的深度超过该处名义厚度的20%或25mm中较小者：3）缺荫清除后凹陷处的面积超过65cm者6.5对于微缺陷，只需将缺降表面打磨平滑，不必迟行焊补，对1轻缺降和重缺陷均应进行焊补，并应明确记录其缺陷人小和焊补过程；对下重缺陷，如在铸件热处理后空施焊补，焊补后还成消除内应力或重新热处理，并明确记录焊后热处理工艺：6.6铸件焊补后，对焊补处应按照与铸件相同的质量标准进行检验。重缺陷煤补后成进行射线或超法检测。
JB/T 5263—2005
6.7筹作同--部位缺陷的焊补次数不得超过-次6.B凡弱下列类型的缺陷不允诈焊补，应子报发。a）涉及询广，万法清除十净的砂眼、央渣、气孔、缩松、贯穿性裂纹等缺陷：b）所尔部位无法焊补或焊补后不能保证质量或不能采有效的检任于段：）精圳I后发现的缺陷、经焊补不能保证质量的7检验、试验方法与规则
7.1铸件化学成分分析，力学性能试验片法与规则应符合GBT11352利GB/T12229的有关规定7.2销件外观质成检验与分级应符衍合B/T7927的规定，许件表面粗趟度评定方法造符合GB/T15056的规定
7.3铸件磁粉检测应符合JHT6439的规追，渗透格测应符合JBT6902的规定，别射线检测应符合JB/6440的规定，超点检测应符合GB/T7233的规难7.4铸件水瓜试验可以用订货合同规定在供方交货前或方机械加1店运行，水片试验方决应欲合JB/T 3595 的规定
8标记和质量保证书
8.！的铸件应标记合间号和炉次及材料级别或材科代号，对手恒社小的铸件标确有困雄的扩族导可用炉跌代导代替，标注位性成不影响铸件使用8.2铸件经检验合格后，征铸件非加［面上应有合格标惠8.3铸件：时成降有活壮保证，比内如下：u）熔炼炉族导或炉次代
b）铸性名称、铸件[;
）材料级别及热处用次态：
）化学成分和为学性能：
心）焊补记浆；
f）无据冷测池录：
g）按图样或协议要求的特殊试验记求，4
JB/T 52632005
《电站阀门铸钢件技术条件》
标准释义
JB/T5263-—2005称准释义
JB/T5263-1991《站阀门铸钢件技术条件》的修订1作，是原全国锅炉标准化技术委员会20K02年1作计刻之-一：根磐让划的要求和阀门行业的技术发展趋势，形成「JBTS263-2005《电站阀门1铸钢件技术条件》，现就编制情况说明如下：一、修订JB/T5263的基础框架
1.根据我电建设市场的需要，本次修订确立了非等效采用ASTMA217/A217M1996高温报退零件用马民林不锈钢和合金钢铸件技术条件》的则，2、标准所适用的！体铸钢件材料级别的确定主要依照ANSIB16.34-1998《法兰、螺纹和接竭连接的门》
二、删除和增加适用材料斗级别的说明JB/I5263—2005中适川的材料级别删除了WCB、增加了C12A，理山如下：1.删除WCB级材料
f+该材料开非合金铸件，H该材料L准GBT12229《通用阀门碳素钢铸件技术条件》中覆盖，因此，为避免标准适用范的复，修订中将儿于以删除2.增加C12A级材料
CI2A是为响应电站阀门对焊接管道材料的需求而增加的。我国300MW以上火电机纠的主热汽管道、再热蒸管道热段的用材由珠光体耐热钢的10CrMo910（DIN17175）ASTMA335-P22发展到使用X20CrMoV12IDIN17175）ASTMA335-P91以下简称P91)10Cr9Mo1VNb（GB5310—1995）。与珠光体耐热钢钢智对焊连接的电站阀门铸件是选用ZG20CrMoV、ZGI5CrMoIV、WC6、WC9材料，通过机组的常年运行证明，这些材料是完全可以满足各方面技术性能要求的。自1984年，ASME和ASTM将P91引人标准后，尽际上P[材料在火电厂人容量机组的主蒸汽管道、再热蒸汽热段管道逐步被广泛使用。P91材料的开发成功，使珠光体耐热钢和奥氏体耐热钢之问增加了新的材料，填补了火电JB/T5263—2005标准释义
厂蒸汽管道在590%：～650C温度范用的材料实缺，使超临界机组和超超临界机组的发展有了相应的材料基础。P91钢管被广泛使用，相对于珠光体耐热钢管其主要优势丧现在：（1）减少了管道壁厚，如主蒸汽管道、再热蒸汽管道壁厚减少一半，管道元件、直角一通可减少60%以「，电站阀门受压件壁厚也减少40%以上：（2）重单减少65%以1；
（3）高发电厂的效率8%左右
随者P91的；泛应用，使JR/T5263一199I中电站阀门铸钢件材料不能满足P91管道的对焊连接要求。其一，珠光体射热钢与马氏体耐热钢的高温强度相差太大：月一，闷门壁厚与笔道壁厚之比在3估左右，造成「对焊连接闲难，前处理该问题的临时方法，是在管道与阀门之间加P91材料的过渡管按头实施焊接，但在管系布置！诺加阀门支撑点，因阀门太重，管道雄以支撑，不属长远之计：解决以正间题的较好办法是开发氏体耐热钢的电站阀门承压铸钢件：或然在该材料的开发过释中还有许多技术间题需要去攻关，低成是发展方间，所以在JB斤5263加人新材料级别C12A，小能适川市场的需求三、IB/T 5263一2005适用材料级别范围分析对ASTMA217/A217M-1996+列的1个材料级别，我情况分成以下四类：
1，大便用电站闵门的有两个材料级别，即：WC11利CA152．在我国进型机组和电站阀门铸钢件进技术中，未便用的有四个材料级别，即：WC4,WC5、C5、CI2..
3．已被广泛使用的行个材料级圳，即：WCF、WC6、WC94.而要开发的行·个材料级别，：CI2A：因此，JB/T5263修订时其料料适用范形宫包括.1述第3条和第4条所叙及的四个材料级别.即：WCI、WC6、WC9和CI2A四、热处理内容的补充
考息到最终热处理是保证铸件质量的必要手段，也是消除供需争议的重要依据，因此，在标准修时有必要就此补充有关规定，可省去在供需双方订单上进行繁琐的描述：这些补充规定如下：
1.规定所有铸件应以正火加回火状态供货开规定问火温度确定最低同火温度并进行回火是消除铸态组织的基本方法，在标准中提出具体回火温度，将不仅确保证铸件内在质量，而且也为供需双方因铸件内在质量发生争议时、义提供了·个分析依据！
2、规定高温方法清除铸件表面缺陷的最低预热温度JB/T52632005标准释义
用高温方法来清除铸件的表面缺陷，是各铸钢件制造厂的惯用方法，如碳弧气刨、电弧焊、气割等方法。为保证在清除缺陷过程产生的热应力最小，宜规定最低预热温度，以有效地指导缺陷的清除。
3．规定铸件烊后应热处理
铸件焊热处理是消除重缺陷焊补质造成的闪应力的有效方法，是电站阀门铸钢件在长期使用中保持稳定的组织状态的必要手段，标准中提出焊后热处理要求，有助于控制铸件内在巅量。
五、其他补充内容
对以下补充内容，主要是从提离铸作质量的角度出发而提出的1.对下WCI、WC6，WC9种材料硫（S）磷（P）最高含都分别降低厂0.005出就高下ASTMA217/A217M标准：在做了市场调研后，本着提高铸件质止的H的和我网电活阀企业的实际情况，降低硫（S），磷（P）最高含业对铸件的内在质量将会有很大提高，对于综合势力较强的企业治炼技未也能达此要求，所以是时行的，2．规定为防止泄漏，铸件不得用锤山以及堵塞、填充异物和没渗等方法进行堵谢或修补
六、其他说明
对于JB/T5263—1991，JB/5263-2005其他变化说明如下：1．标准结构和编得规则按GBT1.1-一2000进行了调整。2.标准章条安排趋近FASTMA217/A217M-1996，为更致采用ASTM和ASME材科标准奠定了基础
3．考虑到所引用的标准，有些是既规定了检验或试验方法，又规定广检验或试验规则（如GB/T！1352和GB/T12229等），为使标准简练，修订时将检验（或试验）方法和检验（或试验）规则安求合归为一章；有些标准妇JB/T7927，既规定了检验一分级方决，义规定了验收级别，因此，这些标洲出现在检验方法竞条中，同时也出现在质量要求
