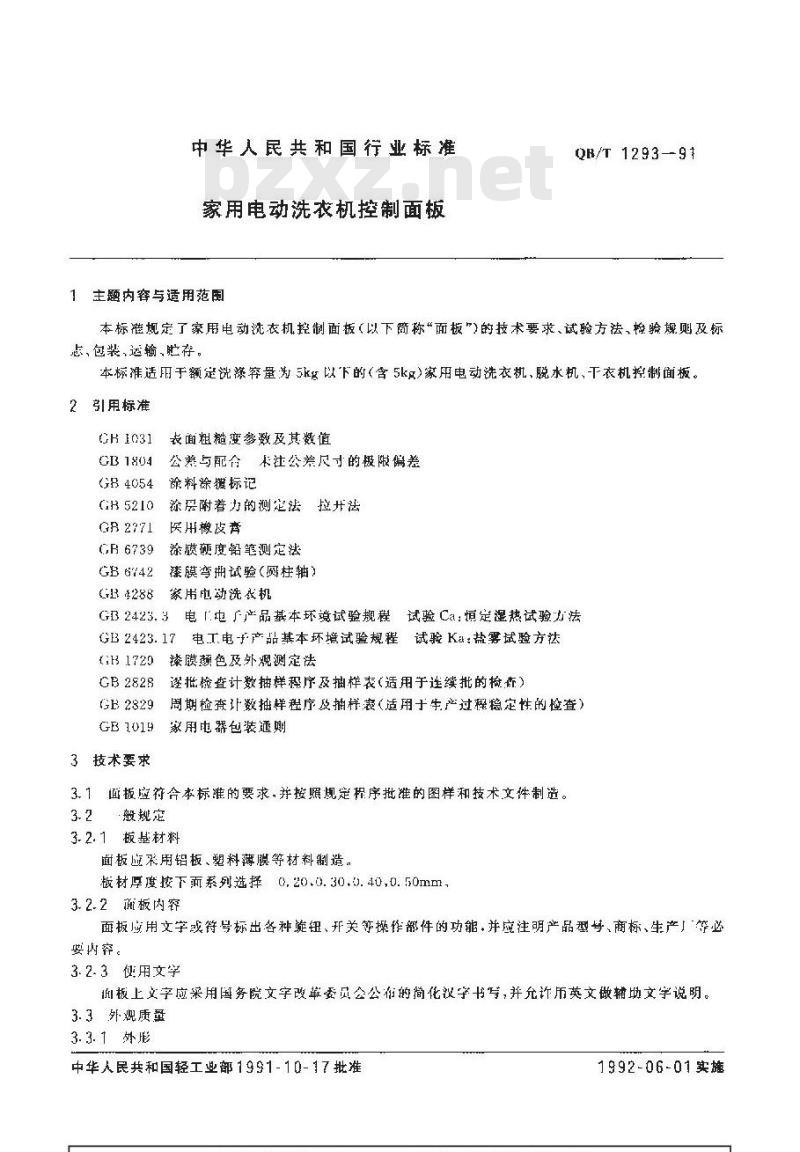

家用电动洗衣机控制面板
1主题内容与适用范围
QR/T 1293-91
本标推规定了家用电动洗衣机控制面板(以下简称“面板\)的技术要求、试验方法,检验规则及标志、包装运输、存。
本标准适用于额定洗涤穿量为5k以下的(含5kg)家用电动洗衣机、脱水机、干衣机控制面板。2引用标准
GHI031
GB1804
GB 4054
GB5210
GB 2?71
GR6739
GB 6742
GB4288
表面粗糙度参数及基数值
公差与肥合本注公差尺寸的极限偏差涂料涂覆标记
涂层附着力的测定法拉开法
医用橡皮育
涂膜砸度铅笔测定法
漆膜弯试验（柱轴）
家用电动洗衣机
GB 2423. 3
GB 2423. 17
(:31720
GB2828
GB2829
GB1019
3技术要求
电「电广产品基本环境试验规程试验Ca：恒定湿热试验力法电工电-产品基本坏境试验规程试验Ka：盐雾试验方法臻膜颜色及外观测定法
遥抵检查计数抽样程序及抽样表(适用于连续批的查）周期检变计数抽样程序及抽样表（适用于生产过程稳定性的检查）家用电器包装通则
3.1面板应符合本标准的要求,并按照规定程序批准的图样和技术文件制造。3.2
般规定
3.2.1板基材料
面板血采用铝板、塑料薄膜等材料制造。板材序度按下面系列选择0.20.0.30.0.40,0.50mm，3.2.2面板内容
面板应用文学或衡号标出各种旋钮、开关等操作部件的功能，并应注明产品型导，商标、生产厂等必婆内容。
3. 2. 3使用文字
而板上文字应采用国务院文字改革委员会公有的简化汉字书写，并允许英文做辅助文字说明。3.3外观质量
3.3.1外形
中华人民共和国轻工业部1991-10-17批准1992-06-01实施
QB/T 1293—91

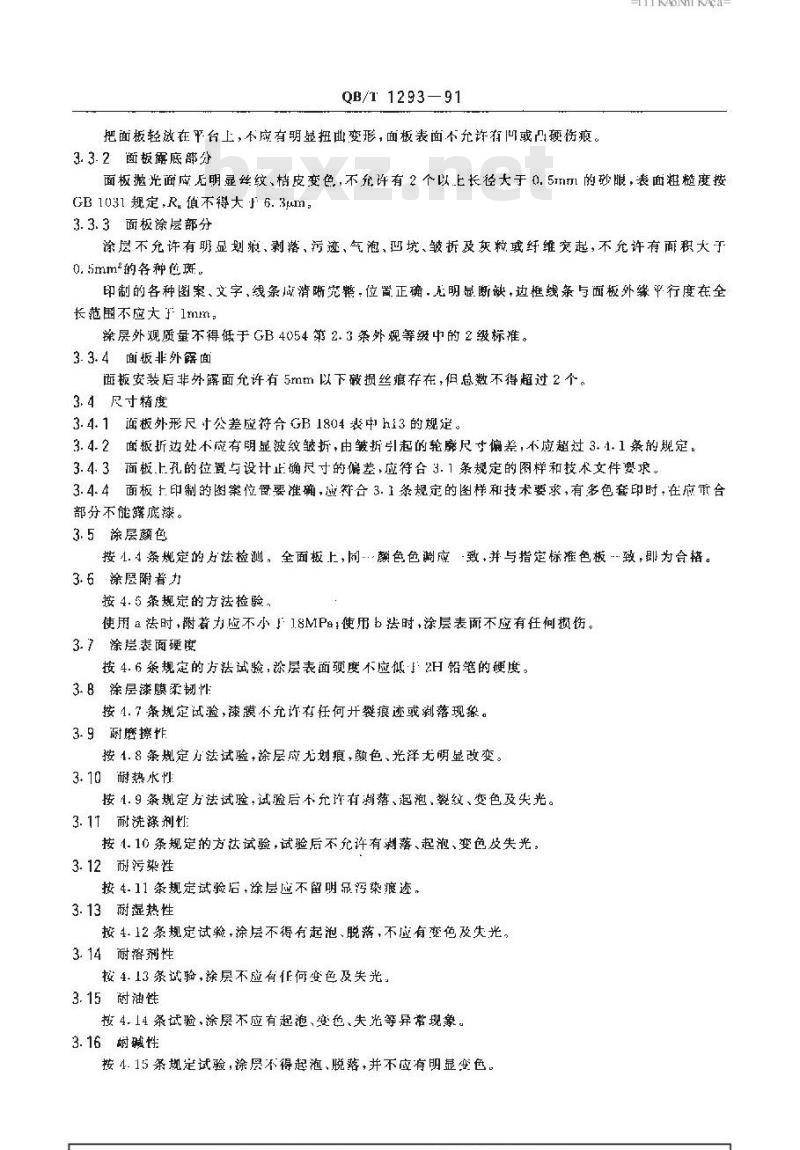

把面板轻效在平台上，本应有明整扭变形，面板表面不允许有叫或凸硬伤痕。3.3.2面板露底部分
TKAONTKAca
面板抛光面应无明显丝纹、精皮变色,不允许有 2 个以,上长径大于 0. 5mT1 的砂眼，表面粗糙度按GB1031规定，R值不得大于6.3um，3.3.3面板涂层部分
涂层不充许有明显划狼、剥潜、污迹、气泡、凹坑、皱拆及灰粒或纤维突起，不允许有面积大于0.5mm\各种案，
印制的各种图案、文字，线条成清晰，位置正确无明显断缺，边框线条与面板外缘平行度在全长范围不应大于1mm，
案展外观质量不得低于 GB 4054 第 2. 3 条外观等缀中的 2 级标难。3.3.4面板非外露面
面板安装后非外露面充许右5rnm以下破损丝痕荐在，但总数不得超过2个。3.4尺寸精度
3.4.1面板外形尺寸公差应符合GB 1804 表中 hi3的规定。3.4.2面板折边处不应有明显波纹皱折，由皱折引起的轮尺寸偏差，不应超过3.1.1条的规定。3. 4. 3面板,上孔的位置与设计止确尽寸的偏差,应符合 3. 1 条规定的图样和技术文件要求。3.4. 4面板上印制的图案位留要准确，应符合 3. 1 条规定的图样和技术要求，有多色套印时，在应重合部分不能露底漆。
3.5涂层颜色
按1.4条规定的为法检测，全面板上，同颜色色调应致，并与指定标推色板~致，即为合格。3. 6涂层附着力
按4.5条规定的方法检验。
使用a法时，附着力应不小]:18MPa:使用b法时，涂层表面不应有任何损伤。3.7涂层表面硬度
按4.6条规定的方法试验，涂层表面顿度不应低·12H铅笔的硬度。3.8涂层漆膜柔韧性
按 4.7条规定试验，漆膜不允许有任何开裂痕迹或刻落现象。3. 9 谢磨擦炸
按1.8条规定力法试验，涂层应无划痕，颜色、光洋无明显改变。3.10耐热水性
按4.9条规定方法试验.试验后不允许有谢落、起泡，裂纹、变色及失光。3. 1T耐洗涤剂
按 1. 10条规定的方达试验，试验后不允许有剥落、起泡、变色及失光。3.12耐污染性
按4-11 条规定试验后,涂层应不留明显污染痕迹，3.13耐湿热性
按4.12条规定试验，涂层不得有起泡、脱落，不应有变色及失光，3.14耐溶剂性
按4.13条试验，涂层不应有作何变色及失光3.15耐油性
按 4. 14 条试验，涂不应有起泡，度色、失光等异常现象。3.16碱性
按4.15条规定试验，涂层不得起泡、脱落，并不应有明显变色。3.17盐雾试验
QB/T 1293— 91

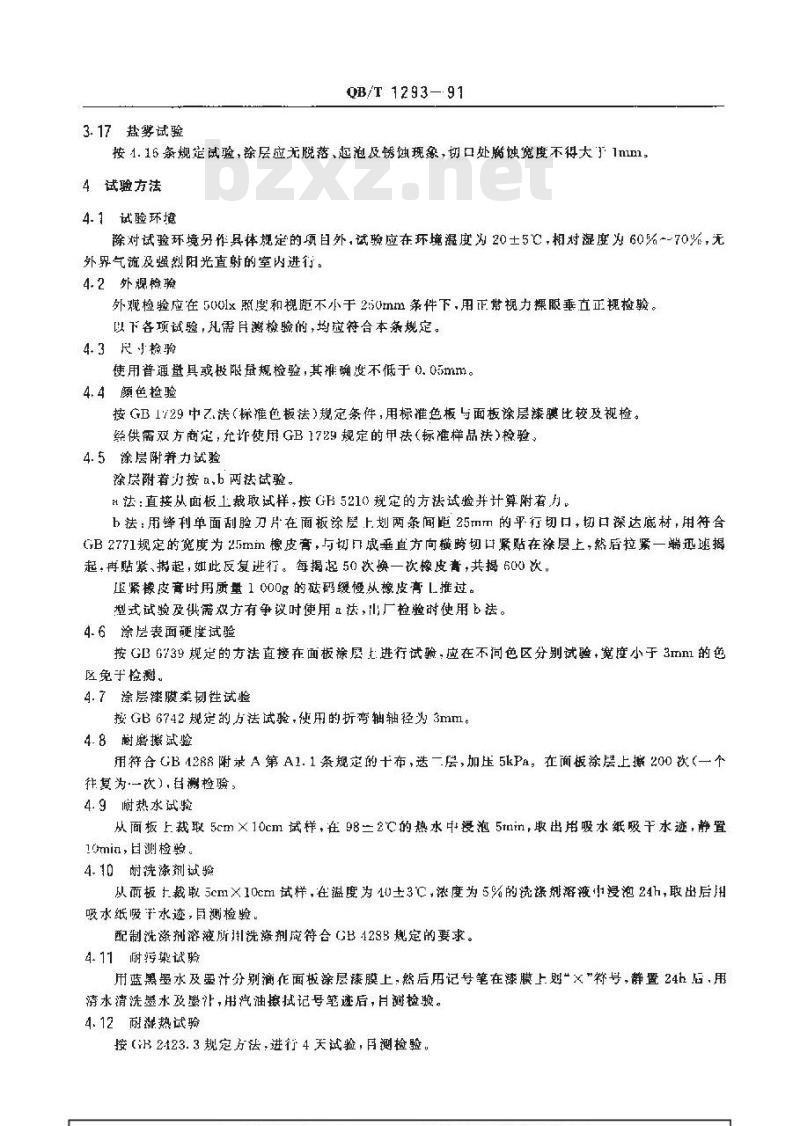

按1.16条规楚试验，涂层应无脱落、起泡及锈蚀现象，切口处脑蚀宽度不得大了1nim1：4试验方法
4.1试验环境
除对试验环境另作兵体规定的项自外，试验应在环境温度为20土5，相对湿度为60%-~70%，无外界气流及强烈阳光直射的室内进行。4.2外观验
外观检验应在5001x照度和视距不小于250mm条件下，用正常视力操服垂直正规检验。以下各项试验，乱需且谢检验的，均应符合本条规定。4.3尺小检验
使用普通量具或极限量规检验，其准确度不低于0.05mm。4.4颜色检验
按 GB 1729 中7.法(标准色板法)规定条件,用标准色板与面板涂层漆膜比较及视检。经供需双方商定，允许使屏GB1729规定的用法（标准样品法)检验。4.5涂层附着力试验
涂层附着力按a,b两法试验。
法：直接从面板上裁取试样，接（521规定的方法试验并计算附着力，b法：用锋利单面刮脸刀片在面板涂层上划两条间距25mm的平行切口，切口深达底材，用符合GB2771规定的度为25mm橡皮膏，与切口垂直方向横跨切目紧贴在涤层上，然后拉紧一端迅速揭起，冉贴紧、据起，如此反复进行。每揭起50次焕一次橡皮青，共揭600次，正紧像皮离时用质量 1 000g的磁码缓慢从稳皮膏推过。型式试验及供需双方有争没时便用丑法，山广检验时使用6法。4.6涂虐表面度试验
按GB的39规定的方法直接在面板亲层上进行试验，应在不同色区分别试验，觉度小于3ImI1的负区免于检。
4.7涂层漆膜柔韧性试验
按GB6742规定的方法试验，使用的折弯轴轴径为3mm。4.8耐磨擦试验
用符合 GB 1288 附录 A 第 A1. 1条规定的十布,迭一层,加压 5kPA，在面板涂层上撤 200 次(一个往复为一次），者测检验，
4.9谢热水试验
从面板上裁取 5cm ×10cm 试样,在 98二2 C的热水中+浸泡 5tnin,取出用吸水纸吸干水迹,静置1mia,目测检验。
4.10耐洗漆剂减验
从面板+裁取5cm×10cm试样，在溢度为40士3C，浓度为5%的洗涤剂溶液小没泡24h,取出后用吸水纸吸干水迹，目测检验。
配制洗漆剂游液所孔洗涤剂底符合GB4289规定的要求。4.11谢污试验
用蓝黑翌水及墨汁分别滴作面板涂层漆膜上：然后用记号笔在漆膜上慰\×\符号，静置24h后·用涛水清洗墨水及墨汁，用汽油擦拭记号笔后，月检捡。4.12耐谢热试验
接（B2123.3规定法，进行4天试验，月测检验，4.13耐溶剂试验
QB/T1293-91

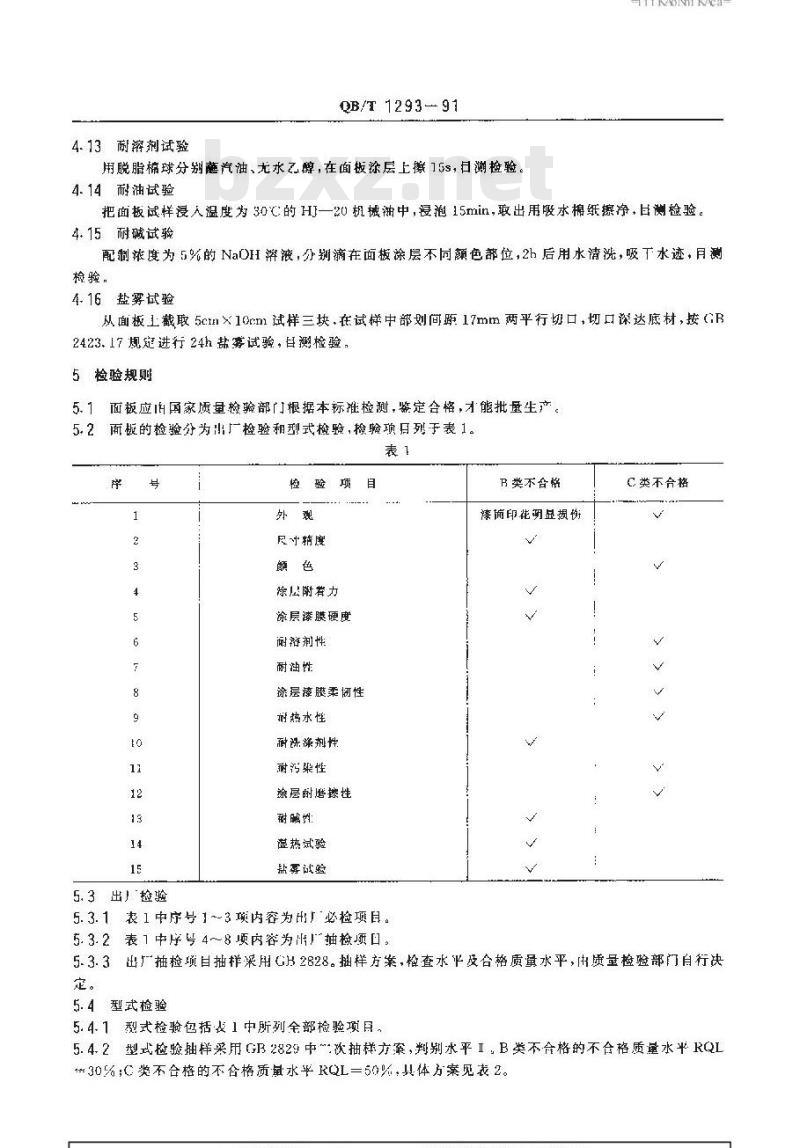

用脱脂梳球分别菡汽油、尤水乙醇，在面板涂层上擦15s，日测检验。4.14耐油试验
iiKAoNhiKAca
把面板试样浸人温度为30℃:的HJ—20机械油中，浸泡15min,取出用吸水棉纸擦净，日测检验。4.15耐碱试验
配制浓度为5%的NaOH游液，分别滴在面板涂层不同额色部位，2h后用水清洗，吸下水迹，月测检验。
4.16 盐雾试验
从面板工截取5cm×10rm试样三块，在试样中部划间距17mm两平行切口，切口深达底材，按（R2423.17 见延进行 24h 盐雾试验，目测检验,5检验规则
面板应H国家质量检验部门根据本标推检测，定合格，才能批量生产。5.2面板的检验分为山厂检验和型式检验,检验项月列于表 1。表1
5.3出！捡验
检验项目
尺寸精度
除层附荐力
涂层漆膜硬度
耐游剂性
耐油性
涂层漆膜柔闭性
剂热水性
耐洗涤剂性
谢污架染性
涂层时磨擦性
热试验
盐雾战验
5. 3. 1 表 1中序号1~-3项内容为书广必检项目。5.3.2表1中序号4～8项内容为厂抽检顷口。β类不合格
漆简印花明显损价
C 类不合格
5.3.3出厂抽检项目抽样采用GB2828。抽样方案，检查水及合格质量水平，用质量检验部门自行决定。
5. 4型式检验
5.4.1型式检验包括表1中所列全部检验项目5.4.2型式检验轴样采用GB2829中~:次抽样方案，判别水平IB类不合格的不合格质量水平RQL*30%;C类不合格的不合格质鼠水平RQL=50%，其体方案见表2。祥
型式恰验每年进行铁。bzxZ.net

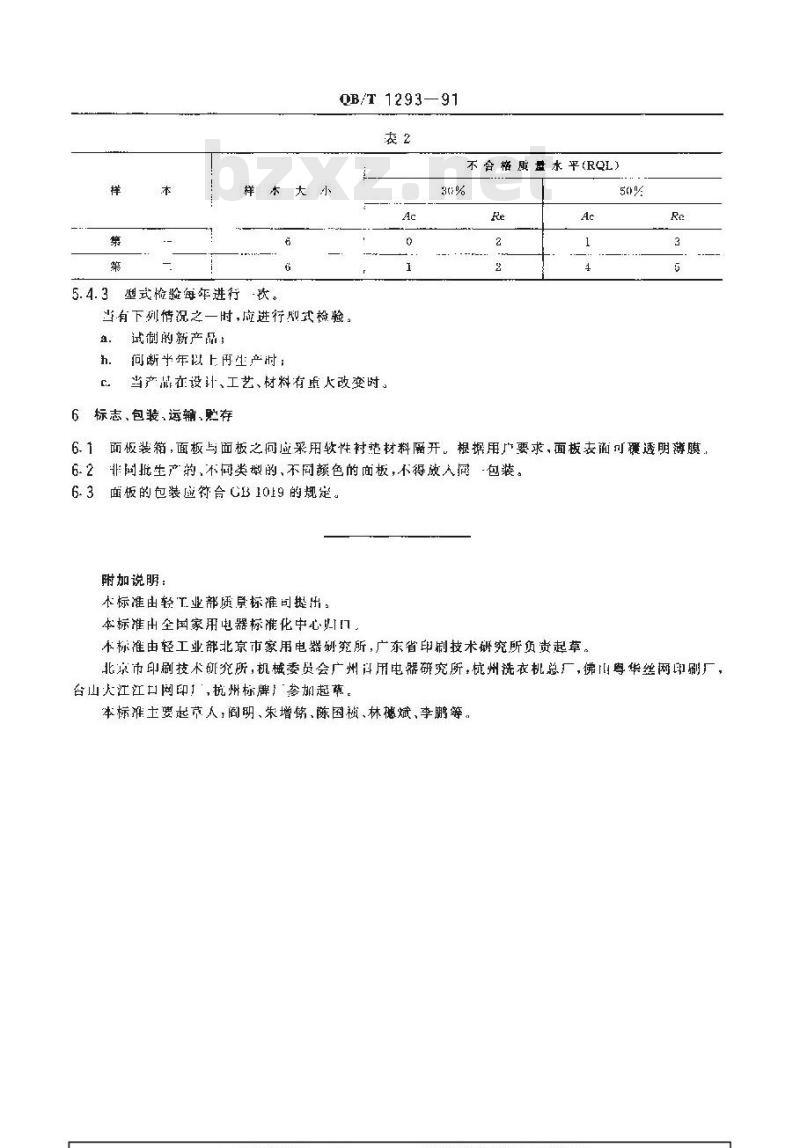

QB/T 1293—91
不合格量水平(RQL)
当有下列情况之一时,应进行职式检验。a.
试制的新产品；
问断半年以上再生产时；
当产在设计、工艺、材料有重大改变时。6标志、包装、途输、购存
6.1面板装箱，面板与面板之问应采用较性衬愁材料隔开。根据用广要求,面板表面可覆透明薄膜，6.2非间披生产的，不同类型的、不同颜色的面板，不得放人包装。6. 3 面板的包装应符合 CB 1019 的规定附加说明：
本标准由轻工业部质臣标准司提出。本标准出全国家用电器标准化中心归门本标准由轻工业部北京市家用电器刪究所，广东省印刷技术研究所负责起草。北京市印刷技术研充所，机械委员会广州科用电器研究所，杭州洗衣机总厂，佛Ⅲ粤华丝网印刷厂，台山大江江口网印」，杭州标牌」参加起草。本标推土要起市人,阁明、朱增、陈国祯、林穗斌,李鹏等。
