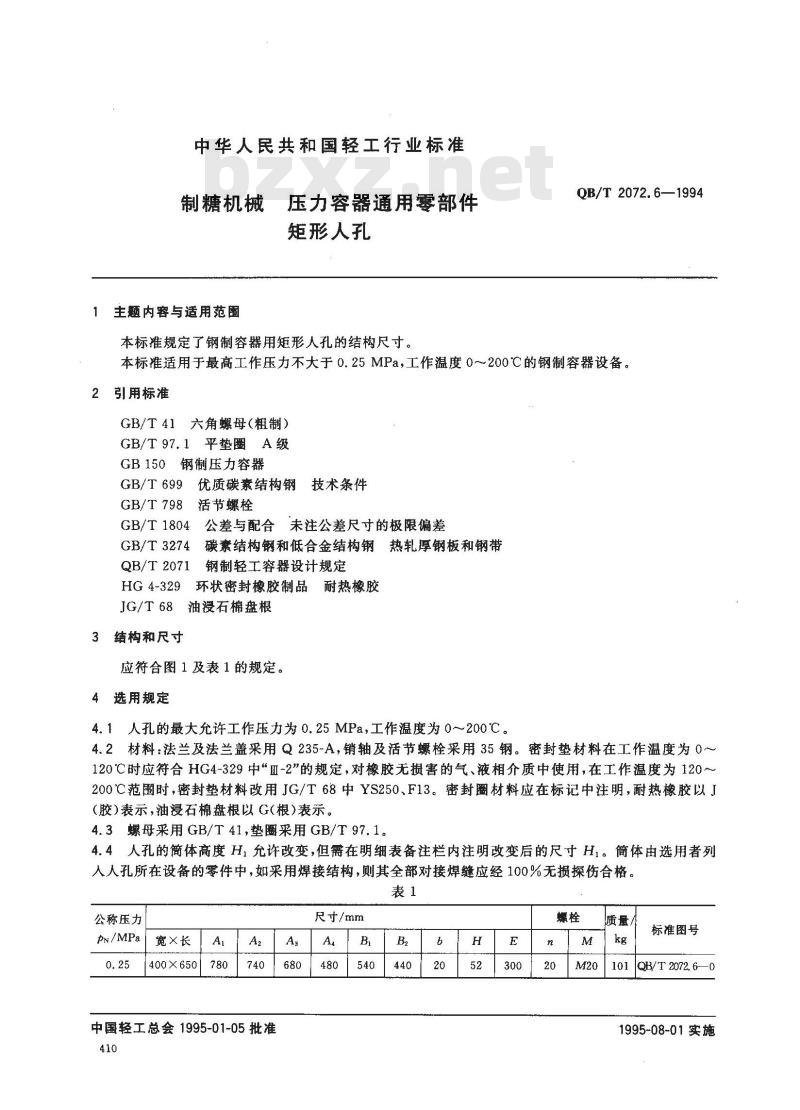

中华人民共和国轻工行业标准
制糖机械
主题内容与适用范围
压力容器通用零部件
矩形人孔
本标准规定了钢制容器用矩形人孔的结构尺寸QB/T 2072.6—1994
本标准适用于最高工作压力不大于0.25MPa，工作温度0～200℃的钢制容器设备。2引用标准
六角螺母(粗制)
GB/T 41 2
GB/T 97. 1
平垫圈A级
钢制压力容器
GB/T699
GB/T 798
GB/T 1804
GB/T 3274
QB/T2071
优质碳素结构钢技术条件
活节螺栓
公差与配合未注公差尺寸的极限偏差碳素结构钢和低合金结构钢热轧厚钢板和钢带钢制轻工容器设计规定
HG4-329环状密封橡胶制品耐热橡胶JG/T 68油浸石棉盘根
3结构和尺寸Www.bzxZ.net

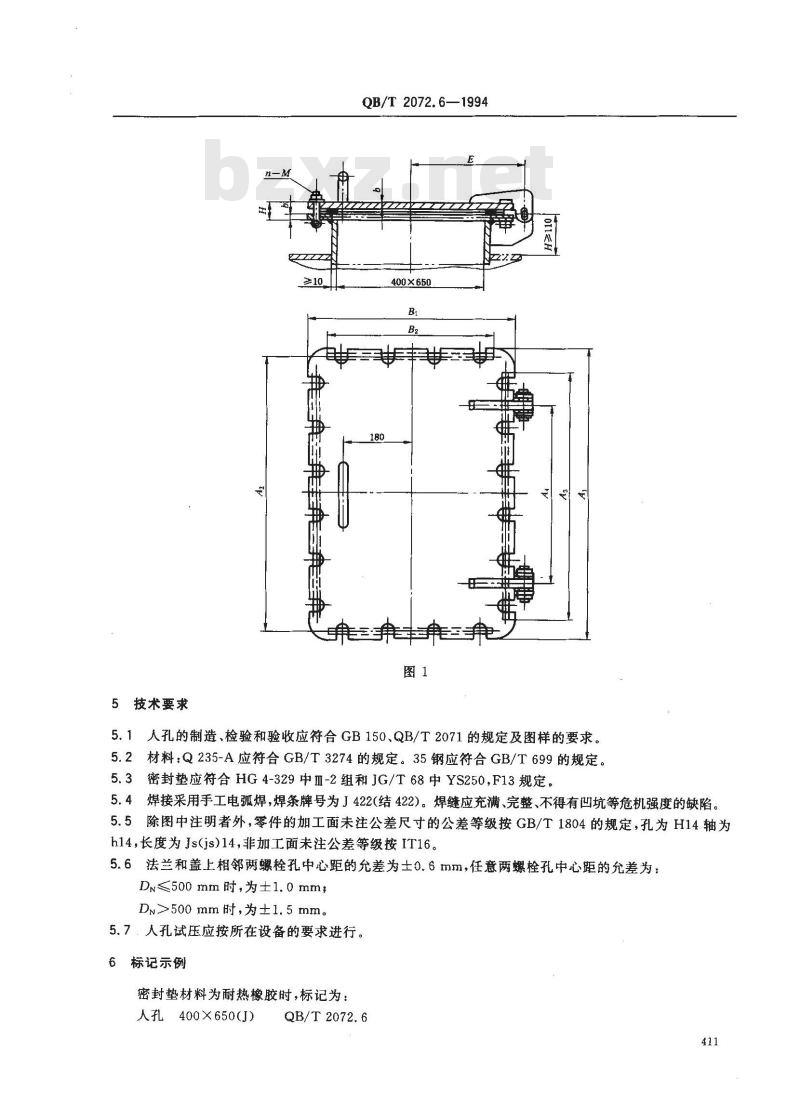

应符合图1及表1的规定。
4选用规定
4.1人孔的最大允许工作压力为0.25MPa，工作温度为0～200℃。4.2材料：法兰及法兰盖采用Q235-A，销轴及活节螺栓采用35钢。密封垫材料在工作温度为0~120℃时应符合HG4-329中“Ⅲ-2\的规定，对橡胶无损害的气、液相介质中使用，在工作温度为120～200℃范围时，密封垫材料改用JG/T68中YS250、F13。密封圈材料应在标记中注明，耐热橡胶以J(胶)表示，油浸石棉盘根以G(根)表示。4.3螺母采用GB/T41，垫圈采用GB/T97.14.4人孔的简体高度H1允许改变,但需在明细表备注栏内注明改变后的尺于H1。简体由选用者列人人孔所在设备的零件中，如采用焊接结构，则其全部对接焊缝应经100%无损探伤合格。表1
公称压力
pN/MPa
宽×长
400×650
中国轻工总会1995-01-05批准
尺寸/mm
质量人
标准图号
QB/T2072. 6—0
1995-08-01实施
5技术要求
QB/T2072.6—1994
400×650
5.1人孔的制造、检验和验收应符合GB150、QB/T2071的规定及图样的要求。5.2材料：Q235-A应符合GB/T3274的规定。35钢应符合GB/T699的规定。5.3密封垫应符合HG4-329中Ⅲ-2组和JG/T68中YS250,F13规定。5.4焊接采用手工电弧焊，焊条牌号为J422（结422)。焊缝应充满、完整、不得有凹坑等危机强度的缺陷。5.5除图中注明者外，零件的加工面未注公差尺寸的公差等级按GB/T1804的规定，孔为H14轴为h14，长度为Js(js)14,非加工面未注公差等级按IT16。5.6法兰和盖上相邻两螺栓孔中心距的允差为士0.6mm，任意两螺检孔中心距的允差为：D≤500 mm时,为±1.0 mm;
D≥500 mm时,为±1.5 mm。
5.7人孔试压应按所在设备的要求进行。标记示例
密封垫材料为耐热橡胶时，标记为：人孔400×650(J）
QB/T 2072.6
QB/T2072.6-1994

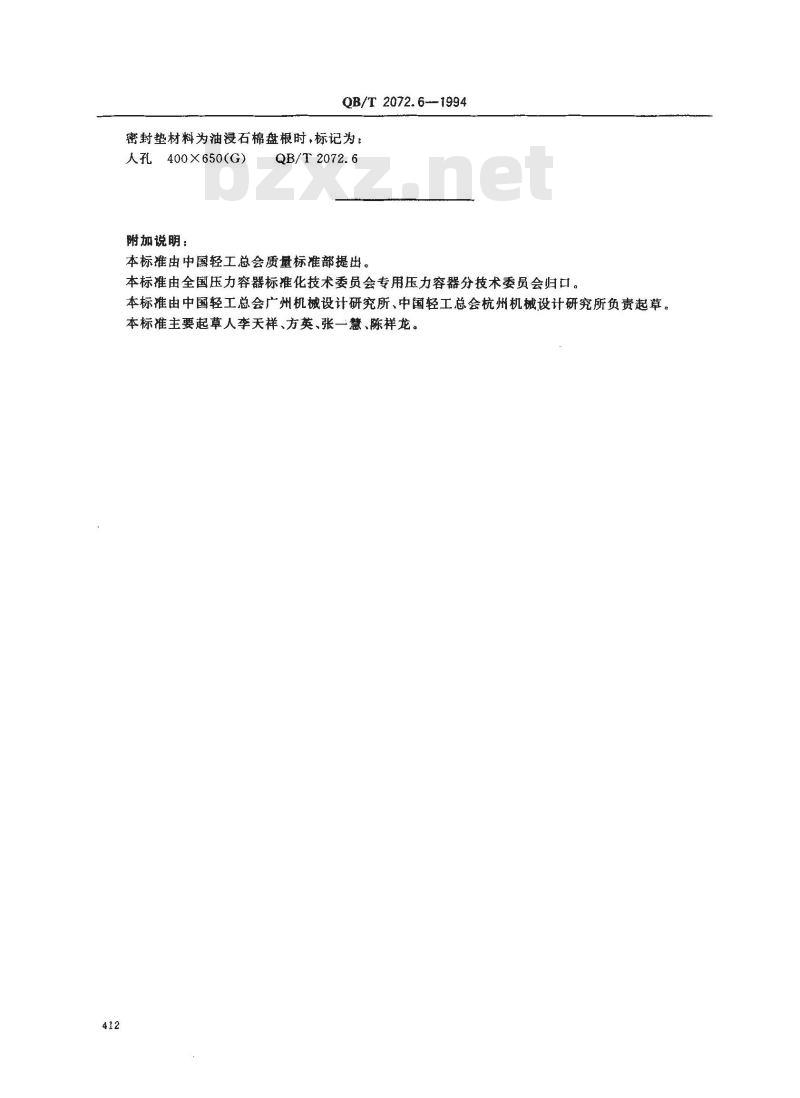

密封垫材料为油浸石棉盘根时，标记为：人孔400×650(G)
附加说明：
QB/T2072.6
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标准主要起草人李天祥、方英、张一慧、陈祥龙。
