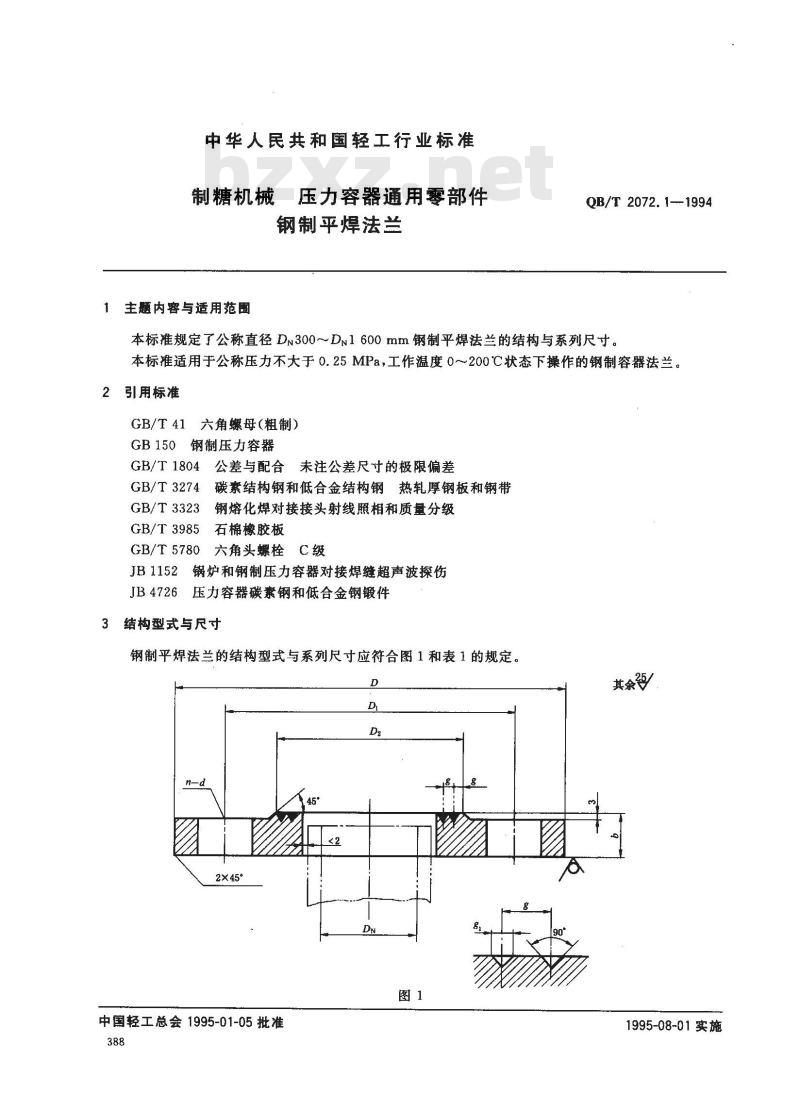

【轻工行业标准(QB)】 制糖机械压力容器通用零部件钢制平焊法兰

中华人民共和国轻工行业标准
制糖机械压力容器通用零部件
钢制平焊法兰
主题内容与适用范围
QB/T 2072. 1--1994
本标准规定了公称直径Dz300～D~1600mm钢制平焊法兰的结构与系列尺寸。本标准适用于公称压力不大于0.25MPa，工作温度0～200℃状态下操作的钢制容器法兰。2引用标准
GB/T 41
六角螺母(粗制)
钢制压力容器
公差与配合未注公差尺寸的极限偏差GB/T 1804
GB/T3274
碳素结构钢和低合金结构钢热轧厚钢板和钢带钢熔化焊对接接头射线照相和质量分级GB/T 3323
GB/T3985石棉橡胶板
GB/T5780六角头螺栓
JB1152锅炉和钢制压力容器对接焊缝超声波探伤JB4726
压力容器碳素钢和低合金钢锻件3结构型式与尺寸

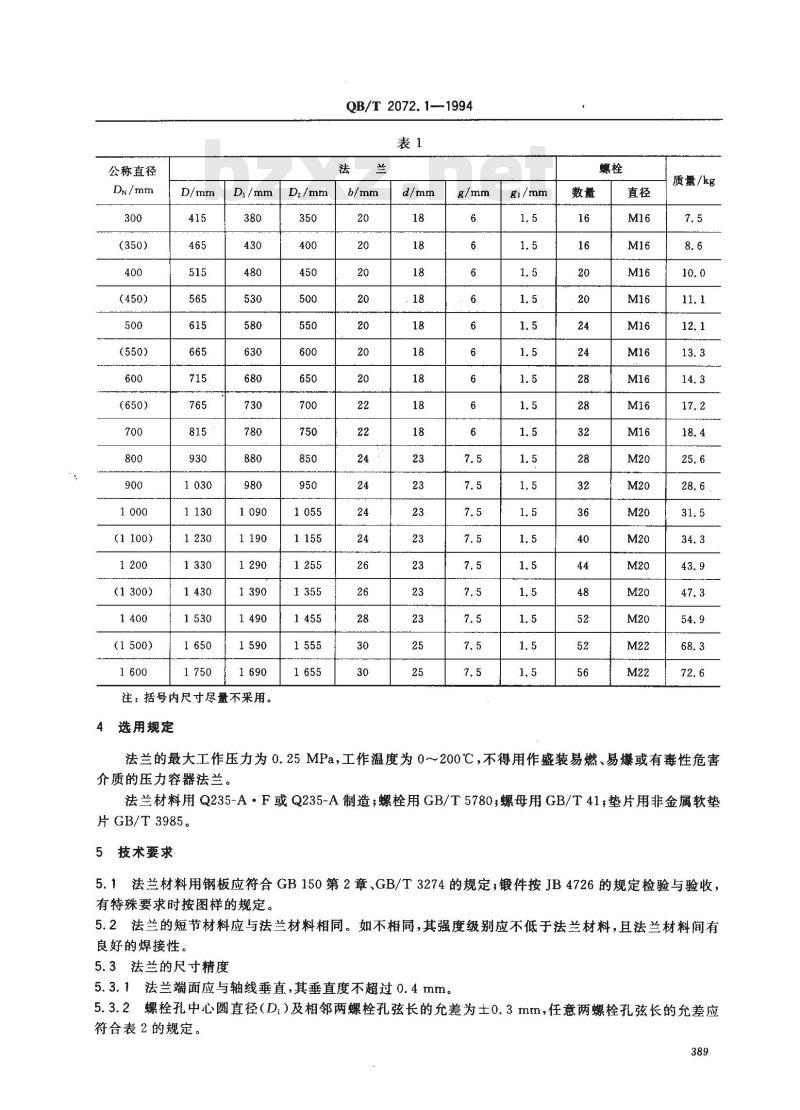

钢制平焊法兰的结构型式与系列尺寸应符合图1和表1的规定。o
2×45°
中国轻工总会1995-01-05批准
1995-08-01实施
公称直径
(1100)
(1300）
(1500)
注：括号内尺寸尽量不采用。
选用规定wwW.bzxz.Net
QB/T2072.1-1994
质量/kg
法兰的最大工作压力为0.25MPa，工作温度为0～200℃，不得用作盛装易燃、易爆或有毒性危害介质的压力容器法兰。
法兰材料用Q235-A·F或Q235-A制造；螺栓用GB/T5780；螺母用GB/T41；垫片用非金属软垫片GB/T3985。
技术要求
5.1法兰材料用钢板应符合GB150第2章、GB/T3274的规定，锻件按JB4726的规定检验与验收，有特殊要求时按图样的规定。
5.2法兰的短节材料应与法兰材料相同。如不相同，其强度级别应不低于法兰材料，且法兰材料间有良好的焊接性。
5.3法兰的尺寸精度

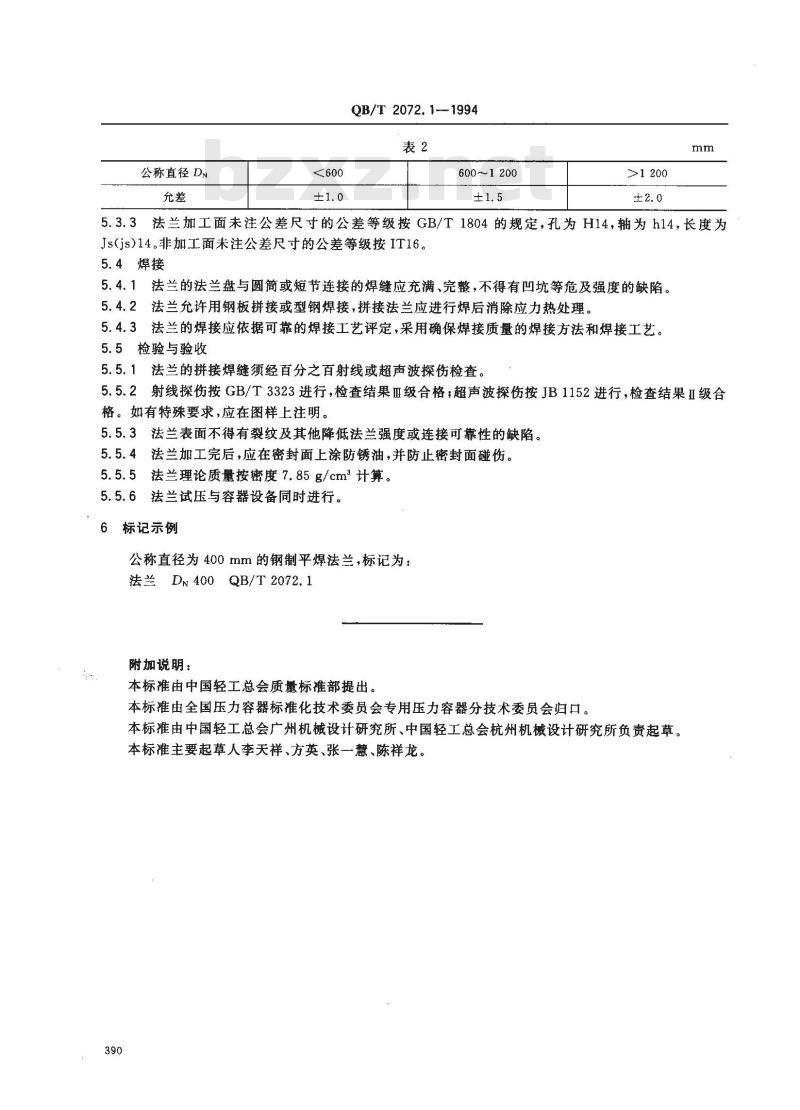

5.3.1法兰端面应与轴线垂直，其垂直度不超过0.4mm。5.3.2螺栓孔中心圆直径（D,）及相邻两螺栓孔弦长的允差为士0.3mm，任意两螺栓孔弦长的允差应符合表2的规定。
公称直径DN
QB/T2072.1-1994
600～1200
5.3.3法兰加工面未注公差尺寸的公差等级按GB/T1804的规定，孔为H14，轴为h14，长度为Js(js)14。非加工面未注公差尺寸的公差等级按IT16。5.4焊接
5.4.1法兰的法兰盘与圆筒或短节连接的焊缝应充满、完整，不得有凹坑等危及强度的缺陷。5.4.2法兰允许用钢板拼接或型钢焊接，拼接法兰应进行焊后消除应力热处理。5.4.3法兰的焊接应依据可靠的焊接工艺评定，采用确保焊接质量的焊接方法和焊接工艺。5.5检验与验收
5.5.1法兰的拼接焊缝须经百分之百射线或超声波探伤检查。5.5.2射线探伤按GB/T3323进行，检查结果Ⅲ级合格，超声波探伤按JB1152进行，检查结果Ⅱ级合格。如有特殊要求，应在图样上注明。5.5.3法兰表面不得有裂纹及其他降低法兰强度或连接可靠性的缺陷。5.5.4法兰加工完后，应在密封面上涂防锈油，并防止密封面碰伤。5.5.5法兰理论质量按密度7.85g/cm2计算。5.5.6法兰试压与容器设备同时进行。6标记示例
公称直径为400mm的钢制平焊法兰，标记为：法兰Dn400QB/T2072.1
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标准主要起草人李天祥、方英、张一、陈祥龙。390
