【轻工行业标准(QB)】 制糖机械压力容器通用零部件钢制悬挂式支座

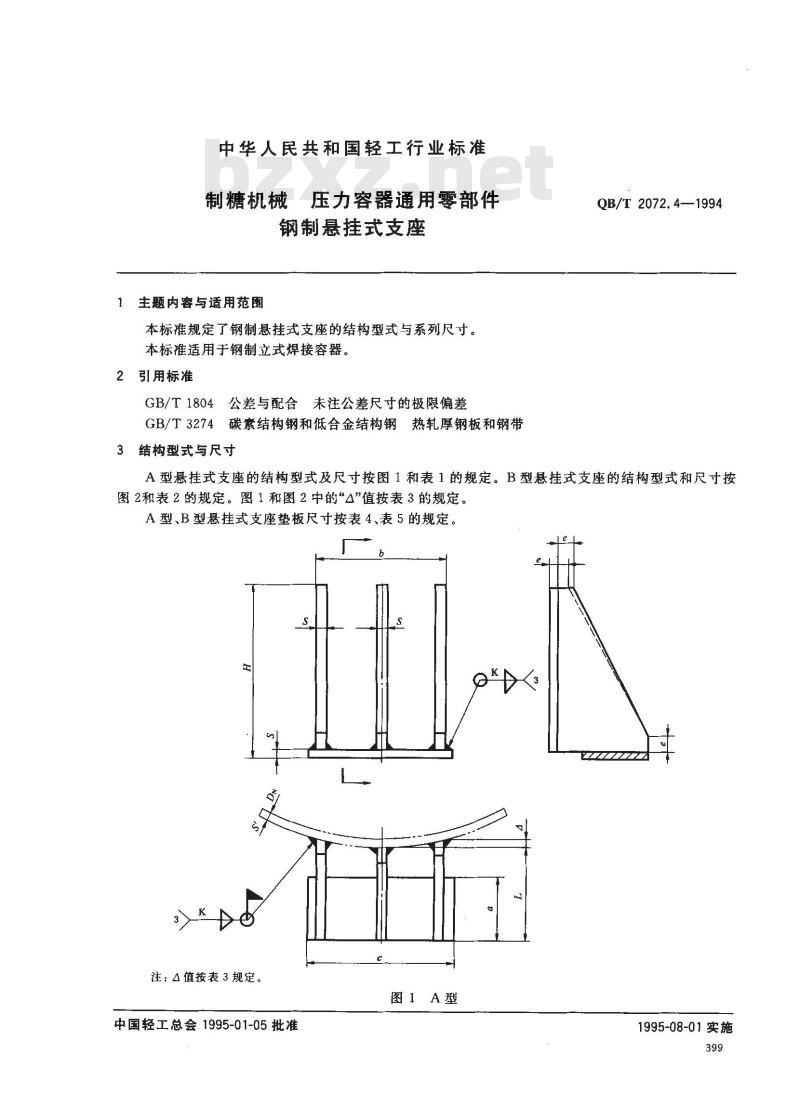

中华人民共和国轻工行业标准
制糖机械
压力容器通用零部件
钢制悬挂式支座
主题内容与适用范围
本标准规定了钢制悬挂式支座的结构型式与系列尺寸。本标准适用于钢制立式焊接容器。2引用标准
GB/T1804公差与配合未注公差尺寸的极限偏差GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带3结构型式与尺寸
QB/T 2072. 4—1994
A型悬挂式支座的结构型式及尺寸按图1和表1的规定。B型悬挂式支座的结构型式和尺寸按图2和表2的规定。图1和图2中的“么”值按表3的规定。A型、B型悬挂式支座垫板尺寸按表4、表5的规定。注：△值按表3规定。
图１A型
中国轻工总会1995-01-05批准
1995-08-01实施
支座允许
负荷/t
支座支撑
面积/cm2
QB/T 2072.4—1994
支撑面上单位
压力/MPa
注：支座垫板的材料由设计者自行决定H
注：4值按表3规定。

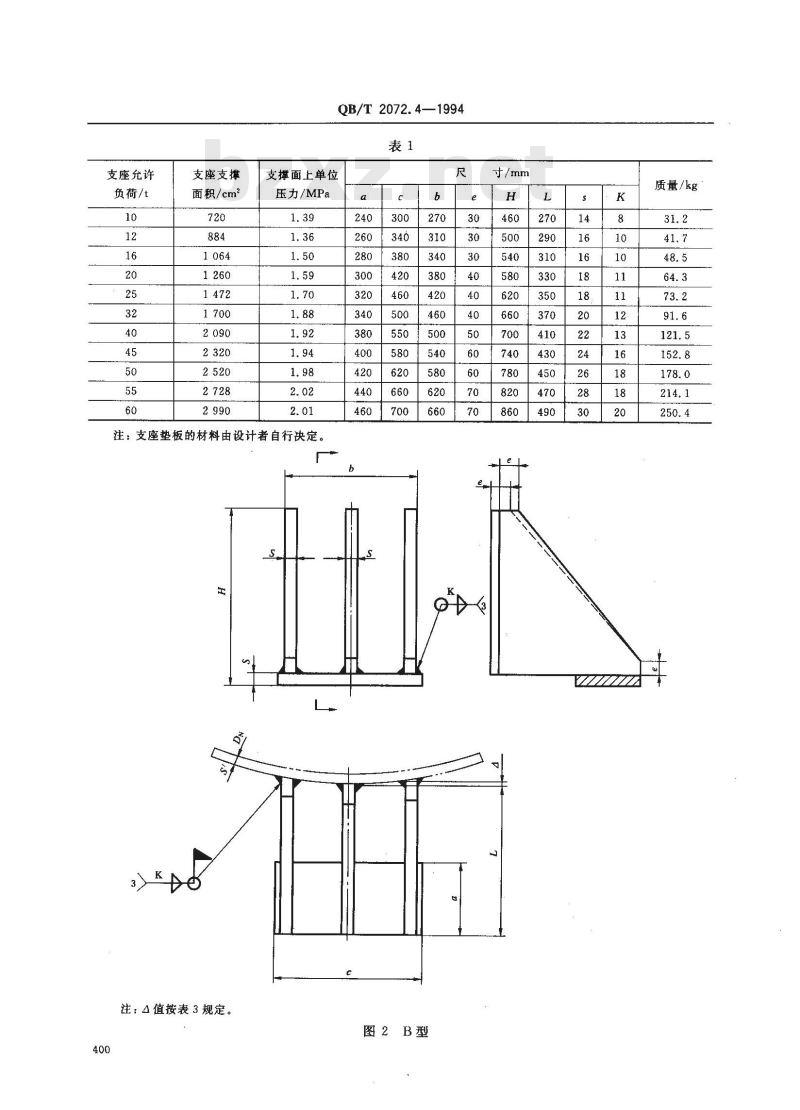

图2B型
寸/mm
质量/kg
支座充许
负荷/t
支座支撑
面积/cm2
QB/T 2072.4—1994
支撑面上单位
压力/MPa
注：支座垫板的材料由设计者自行决定。支座允许
载荷/t免费标准下载网bzxz
支座允许
载荷/t

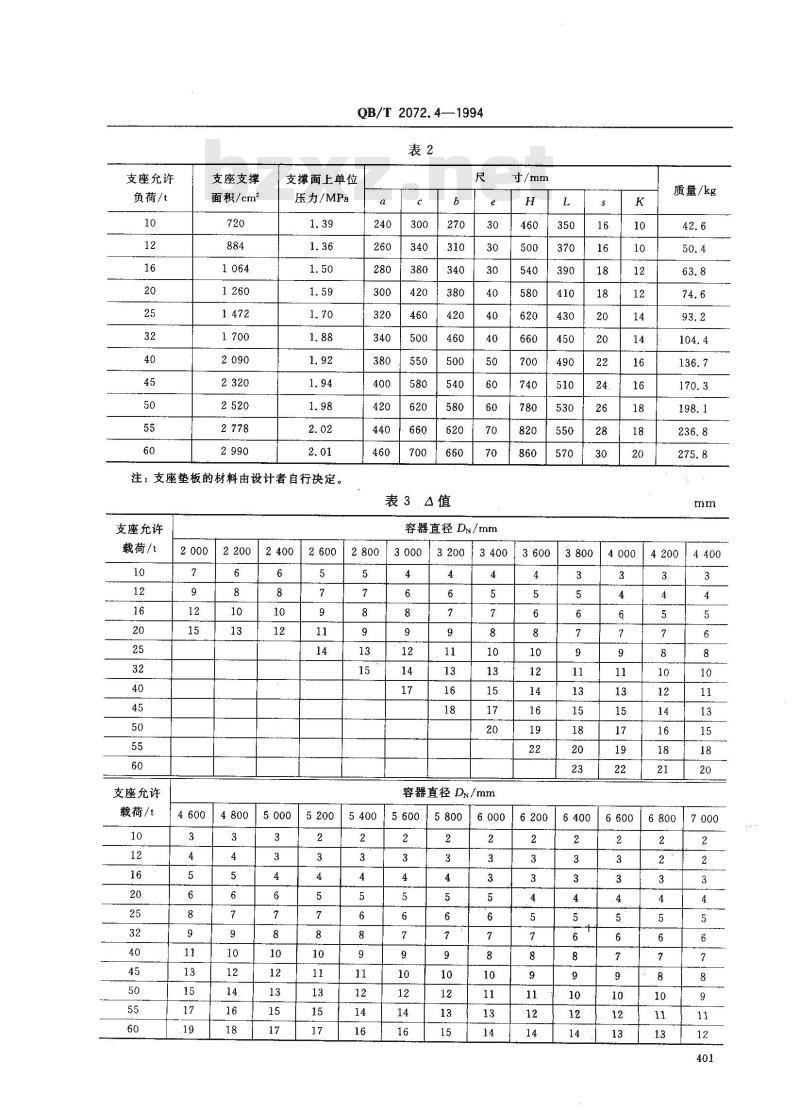

表3.4值
容器直径Dn/mm
容器直径Dn/mm
寸/mm
质量/kg
支座允许负荷/t
支座允许负荷/t
选用规定
QB/T2072.4-1994

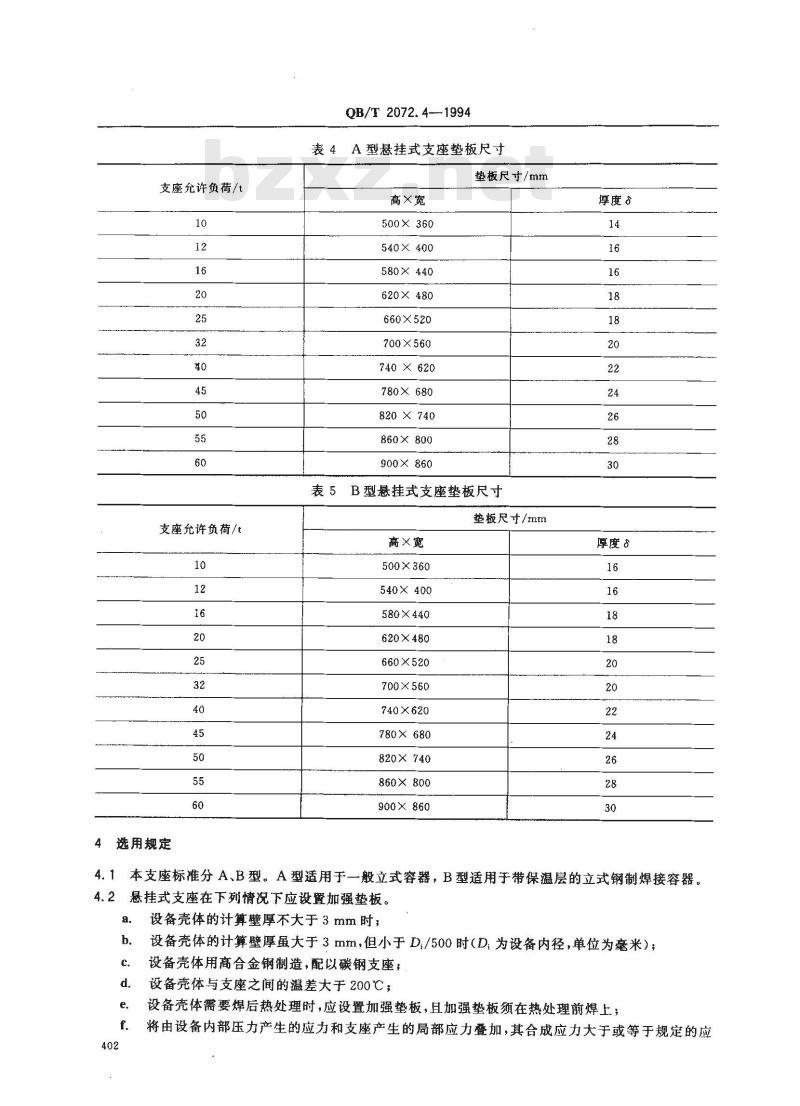

A型悬挂式支座垫板尺寸
垫板尺寸/mm
高×宽
500×360
540×400
580×440
620×480
660X520
700×560
740×620
780×680
820×740
860×800
900×860
表5B型悬挂式支座垫板尺寸
垫板尺寸/mm
高×宽
500×360
540×400
580×440
620×480
660×520
700×560
740×620
780×680
820×740
860×800
900×860
厚度。
厚度。
本支座标准分A、B型。A型适用于一般立式容器，B型适用于带保温层的立式钢制焊接容器。悬挂式支座在下列情况下应设置加强垫板。a.
设备壳体的计算壁厚不大于3mm时；设备壳体的计算壁厚虽大于3mm，但小于D;/500时（D为设备内径，单位为毫米）；设备壳体用高合金钢制造，配以碳钢支座；设备壳体与支座之间的温差大于200℃设备壳体需要焊后热处理时，应设置加强垫板，且加强垫板须在热处理前焊上；将由设备内部压力产生的应力和支座产生的局部应力叠加，其合成应力大于或等于规定的应力强度许用值时。

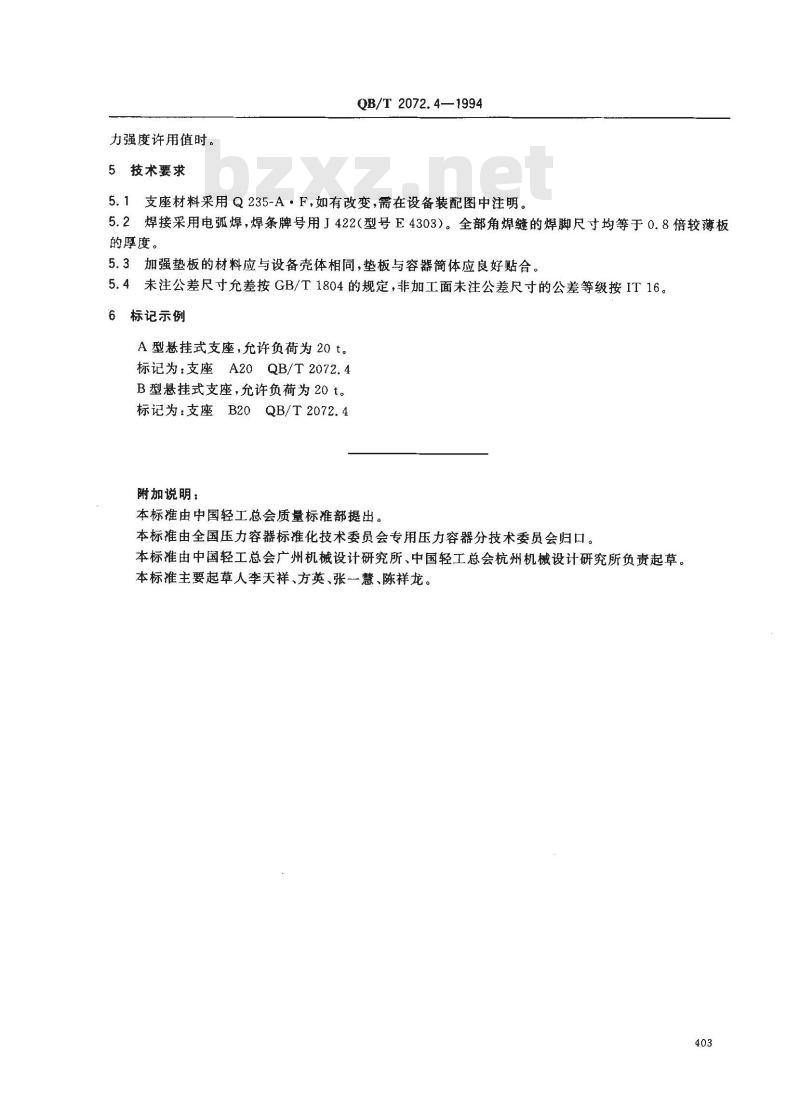

5技术要求
QB/T2072.4—1994
5.1支座材料采用Q235-A·F，如有改变，需在设备装配图中注明。5.2焊接采用电弧焊，焊条牌号用J422（型号E4303)。全部角焊缝的焊脚尺寸均等于0.8倍较薄板的厚度。
5.3加强垫板的材料应与设备壳体相同，垫板与容器简体应良好贴合。5.4未注公差尺寸允差按GB/T1804的规定，非加工面未注公差尺寸的公差等级按IT16。6标记示例
A型悬挂式支座，允许负荷为20t。标记为：支座A20QB/T2072.4
B型悬挂式支座，允许负荷为20t。标记为：支座B20
QB/T2072.4
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标准主要起草人李天祥、方英、张一慧、陈祥龙。403
