【轻工行业标准(QB)】 制糖机械压力容器通用零部件视镜罩

中华人民共和国轻工行业标准
制糖机械
主题内容与适用范围
压力容器通用零部件
视镜罩
本标准规定了视镜罩的规格尺寸。本标准适用于钢制容器设备的视镜罩，与QB/T2072.7《视镜》配套使用。2引用标准
GB/T912碳素结构钢和低合金结构钢热轧薄钢板及钢带
GB/T 2060
黄铜带
3结构型式与尺寸

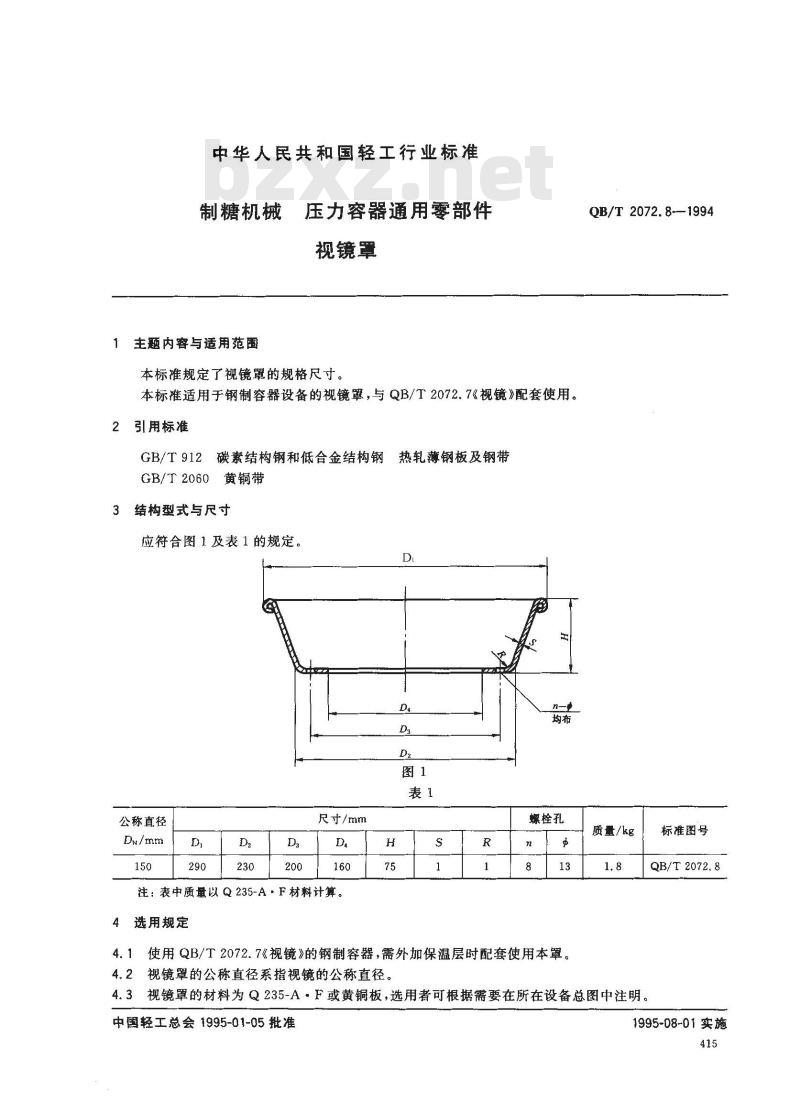

应符合图1及表1的规定。
公称直径
尺寸/mm
注：表中质量以Q235-A·F材料计算。4选用规定www.bzxz.net
螺栓孔
4.1使用QB/T2072.7《视镜》的钢制容器，需外加保温层时配套使用本罩。4.2
视镜罩的公称直径系指视镜的公称直径。QB/T 2072.8—1994
质量/kg
4.3视镜罩的材料为Q235-A·F或黄铜板，选用者可根据需要在所在设备总图中注明，中国轻工总会1995-01-05批准
标准图号
QB/T 2072.8
1995-08-01实施

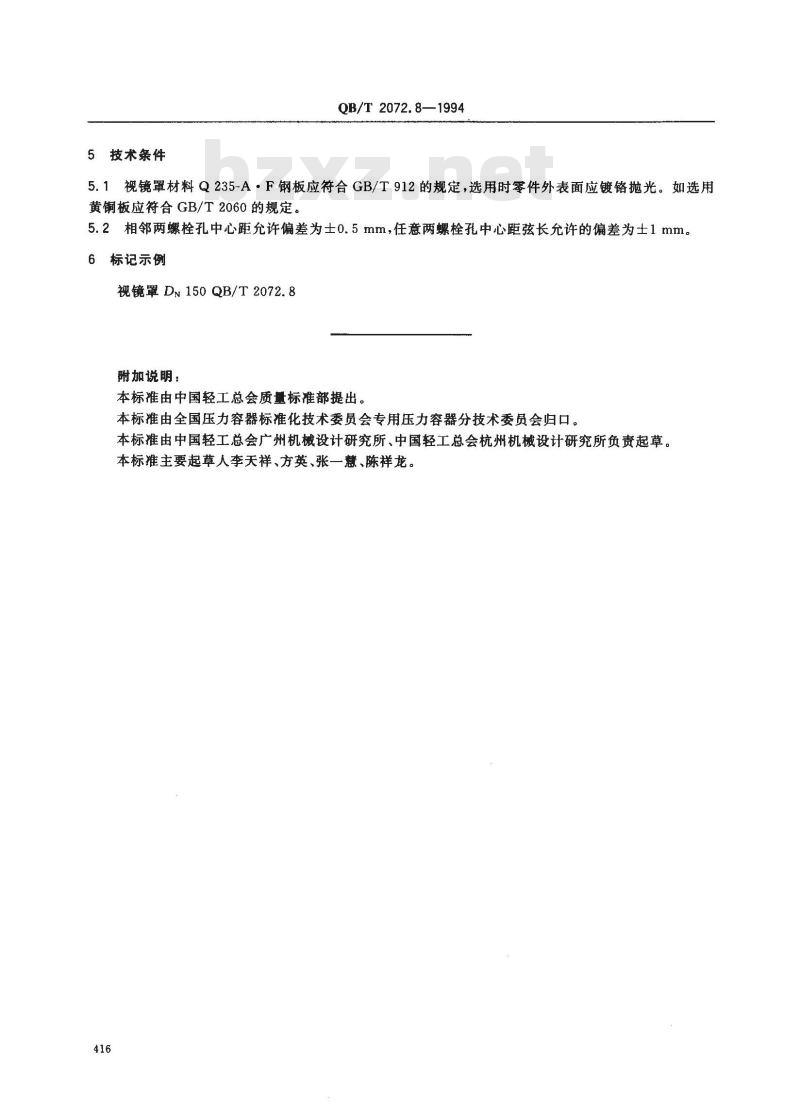

5技术条件
QB/T 2072.8—1994
5.1视镜罩材料Q235-A·F钢板应符合GB/T912的规定，选用时零件外表面应镀铬抛光。如选用黄铜板应符合GB/T2060的规定。5.2相邻两螺栓孔中心距允许偏差为士0.5mm，任意两螺栓孔中心距弦长允许的偏差为土1mm。6标记示例
视镜罩D~150QB/T2072.8
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标推由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标推主要起草人李天祥、方英、张一慧、陈祥龙。416
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
