中华人民共和国轻工行业标准
制糖机械
压力容器通用零部件
平焊法兰垫片
主题内容与适用范围
本标准规定了钢制平焊法兰非金属软垫片的尺寸和技术要求。本标准适用于QB/T2072.1《钢制平焊法兰》用非金属软垫片。2引用标准
GB/T1801～1802公差与配合
GB/T3985石棉橡胶板
结构和尺寸此内容来自标准下载网

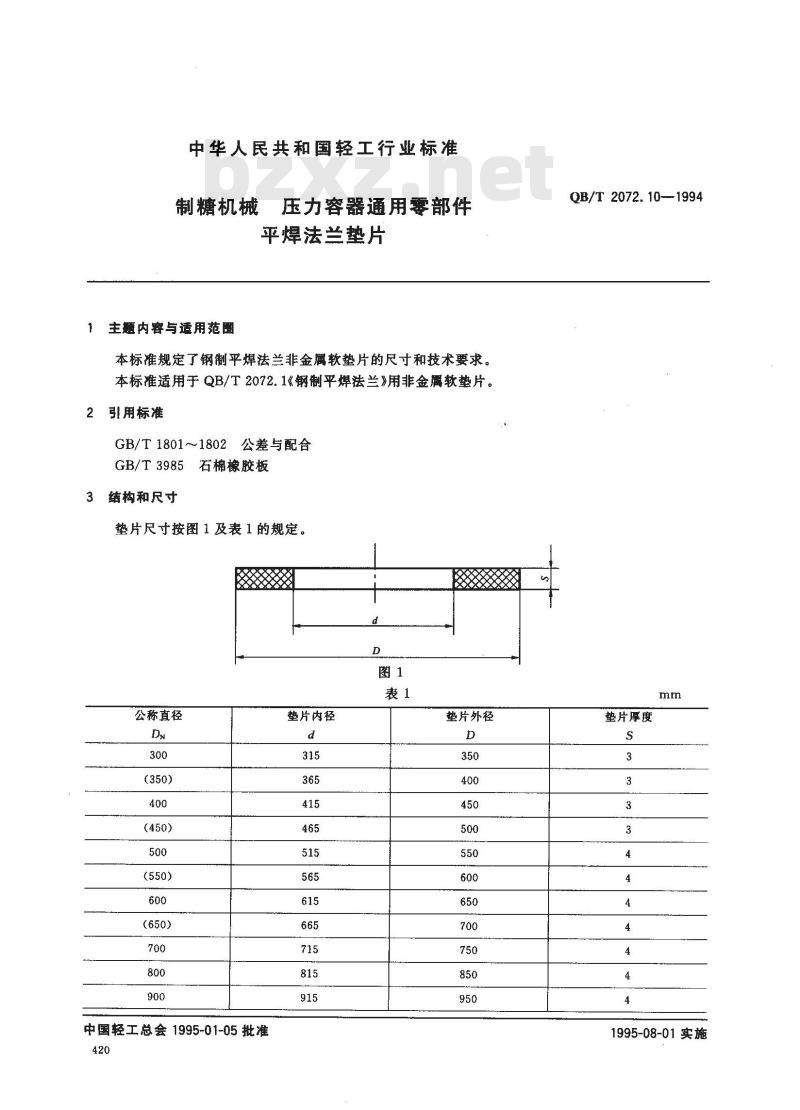

垫片尺寸按图1及表1的规定。
公称直径
(350）
(550）
（650)
中国轻工总会1995-01-05批准
垫片内径
垫片外径
QB/T2072.10-1994
垫片厚度
1995-08-01实施
公称直径
(1100)
(1300)
(1500)
注：括号内的尺寸尽量不采用。技术要求
QB/T 2072. 10--- 1994

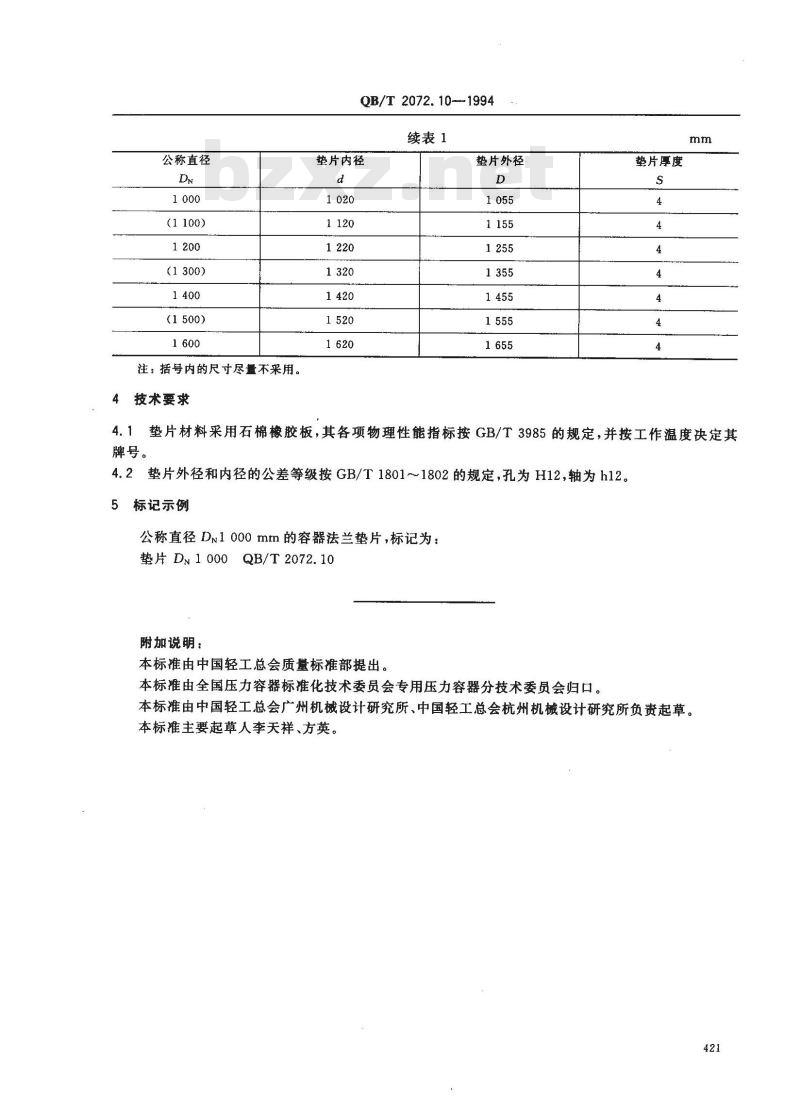

续表1
垫片内径
垫片外径
垫片厚度
垫片材料采用石棉橡胶板，其各项物理性能指标按GB/T3985的规定，并按工作温度决定其4.1
牌号。
4.2垫片外径和内径的公差等级按GB/T1801～1802的规定，孔为H12,轴为h12。5标记示例
公称直径D%1000mm的容器法兰垫片，标记为：垫片D~1000
附加说明：
QB/T2072.10
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标推主要起草人李天祥、方英。421
