本标准规定了制搪机械专业通用部件汁汽三通阀的型式、规格尺寸、技术要求和有关使用规定。本标准适用于公称压力不大于0.25MPa(或真空)状态下操作的汁汽三通阀。工作温度0～200℃。 QB/T 2072.9-1994 制糖机械压力容器通用零部件汁汽三通阀 QB/T2072.9-1994

标准内容

部分标准内容：

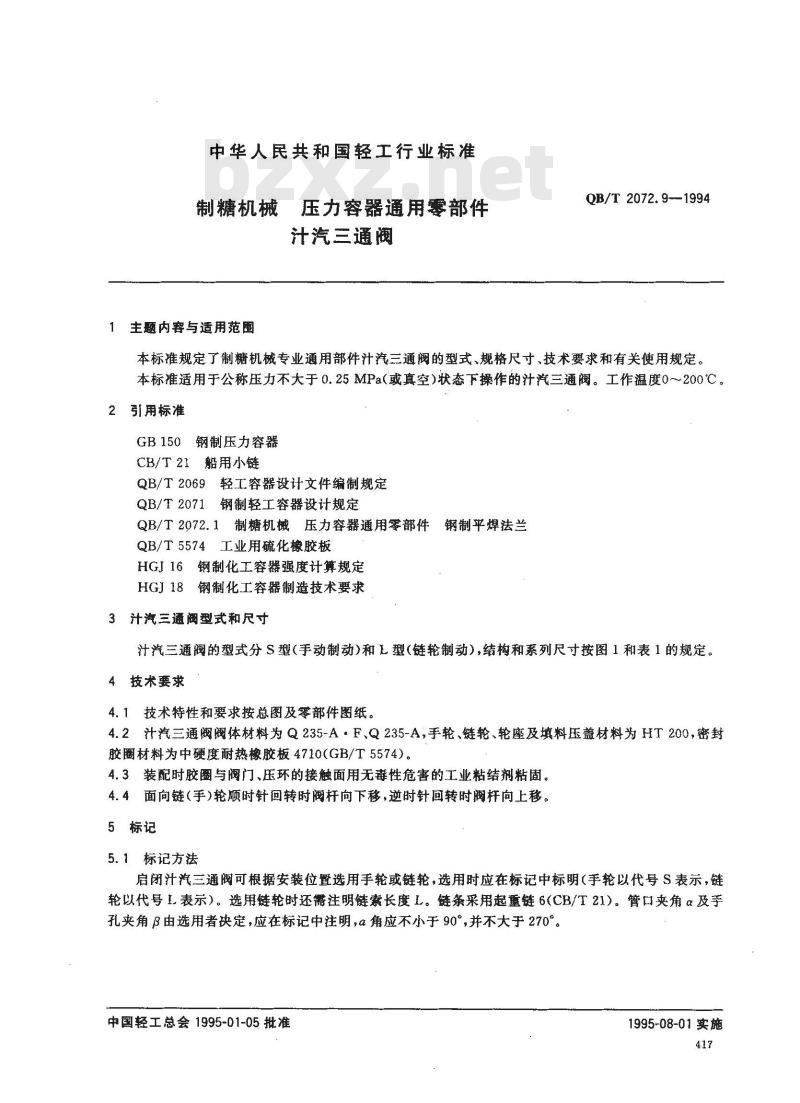

中华人民共和国轻工行业标准
制糖机械
主题内容与适用范围
压力容器通用零部件
汁汽三通阀
QB/T 2072.9-1994
本标准规定了制糖机械专业通用部件汁汽三通阀的型式、规格尺寸、技术要求和有关使用规定。本标准适用于公称压力不大于0.25MPa（或真空）状态下操作的汁汽三通阀。工作温度0～200℃。2引用标准
GB150钢制压力容器
CB/T21船用小链
QB/T2069轻工容器设计文件编制规定QB/T2071钢制轻工容器设计规定QB/T2072.1制糖机械压力容器通用零部件钢制平焊法兰QB/T5574工业用硫化橡胶板
HGJ16钢制化工容器强度计算规定HGJ 18钢制化工容器制造技术要求3汁汽三通阀型式和尺寸

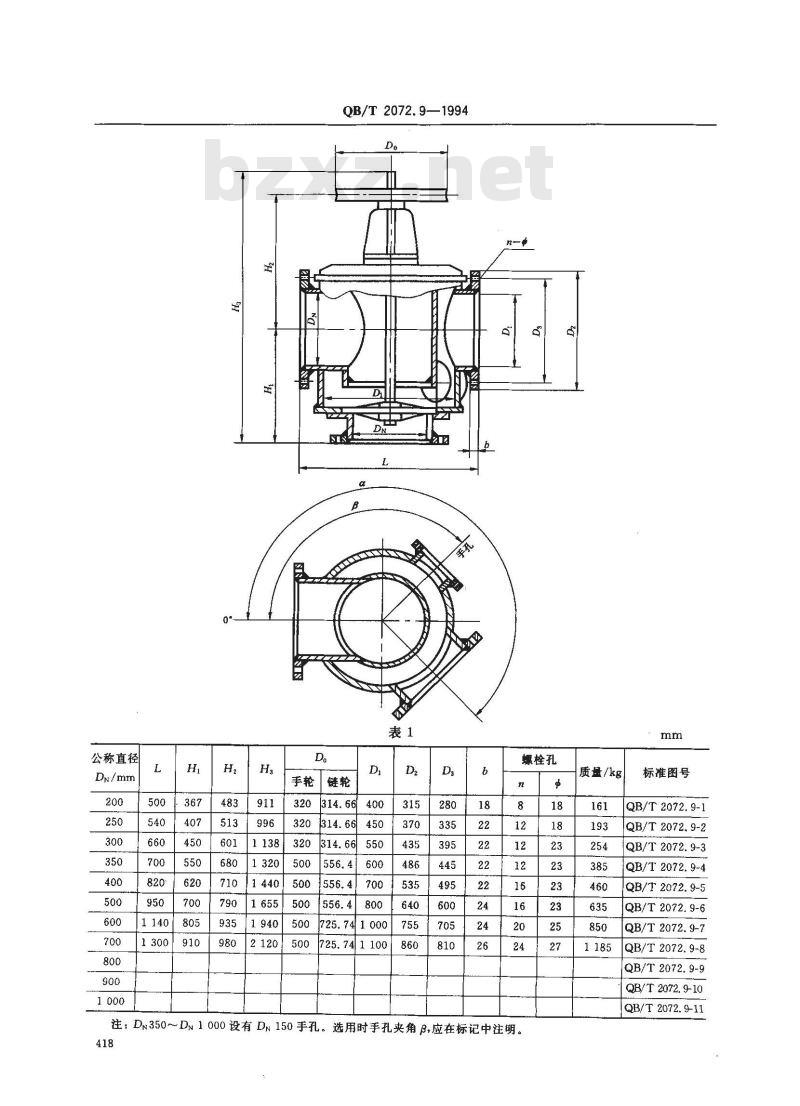

汁汽三通阀的型式分S型（手动制动）和L型（链轮制动），结构和系列尺寸按图1和表1的规定。4技术要求
4.1技术特性和要求按总图及零部件图纸。4.2汁汽三通阀阀体材料为Q235-A·F、Q235-A，手轮、链轮、轮座及填料压盖材料为HT200，密封胶圈材料为中硬度耐热橡胶板4710(GB/T5574）。4.3装配时胶圈与阀门、压环的接触面用无毒性危害的工业粘结剂粘固。4.4面向链（手)轮顺时针回转时阀杆向下移，逆时针回转时阀杆向上移。5标记
5.1标记方法
启闭汁汽三通阀可根据安装位置选用手轮或链轮，选用时应在标记中标明（手轮以代号S表示，链轮以代号1表示）。选用链轮时还需注明链索长度L。链条采用起重链6（CB/T21）。管口夹角α及手孔夹角β由选用者决定，应在标记中注明，a角应不小于90°,并不大于270°。中国轻工总会1995-01-05批准
1995-08-01实施
公称直径
QB/T2072.9—1994
725.741000bZxz.net
螺栓孔
注：D~350～Dz1000设有D150手孔。选用时手孔夹角β，应在标记中注明。418
质盘/kg
标准图号
QB/T 2072. 9-1
QB/T2072.9-2
QB/T 2072. 9-3
QB/T 2072. 9-4
QB/T 2072. 9-5
QB/T2072.9-6
QB/T2072. 9-7
QB/T 2072. 9-8
QB/T 2072. 9-9
QB/T 2072. 9- 10
QB/T2072.9-11

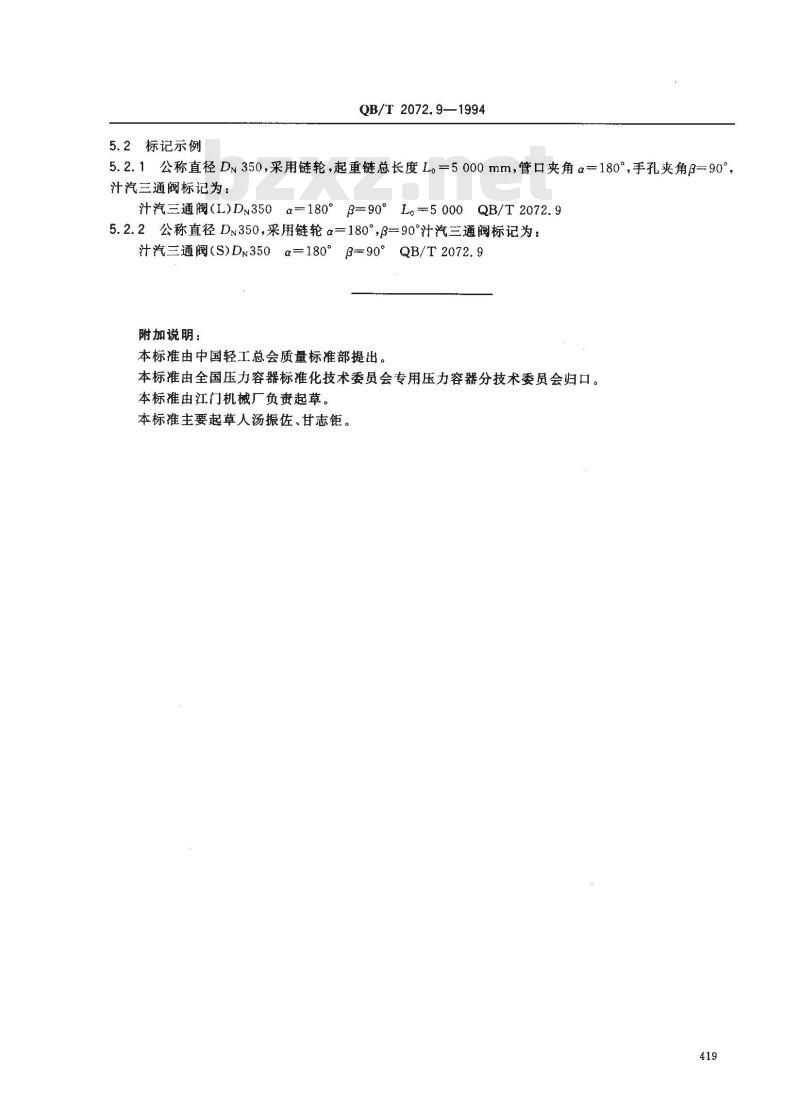

5.2标记示例
QB/T 2072.9—1994
5.2.1公称直径Dz350，采用链轮，起重链总长度L。=5000mm，管口夹角α-180°，手孔夹角β=90°，汁汽三通阀标记为：
汁汽三通阀(L)D~350α—180°β=90°L。-5000QB/T 2072. 9
5.2.2公称直径D~350，采用链轮α=180°β一90°汁汽三通阀标记为：汁汽三通阀(S)D%350α=180°β90°QB/T2072.9附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由江门机械厂负责起草。本标准主要起草人汤振佐、甘志钜。419
