【国家标准(GB)】 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

GB/T 17626. 5--1999
本标准等同采用IEC61000-4-5：1995《电磁兼容第4部分：试验和测量技术第5分部分：浪涌（冲击）抗扰度试验》。
本标准是《电磁兼容
试验和测量技术》系列国家标准的之一，该系列标准包括以下标准：电磁兼容
GB/T 17626. 1-1998
GB/T 17626. 2--1998
GB/T 17626. 3---1998
GB/T 17626.4--1998
GB/T 17626. 5—1999
GB/T 17626. 6--1998
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
GB/T 17626. 7-1998
电磁兼容
试验和测量技术抗扰度试验总论试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
试验和测量技术
测量仪器导则
GB/T 17626. 81998
GB/T 17626.9---1998
静电放电抗扰度试验
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪通(冲击)抗扰度试验
射频场感应的传导骚扰抗扰度
供电系统及所连设备谐波、谐间波的测量和试验和测量技术
工频磁场抗扰度试验
电磁兼容
电磁兼容
GB/T 17626. 10---1998
GB/T 17626,11--1999
试验和测量技术
脉冲磁场抗扰度试验
电磁兼容
电磁兼容
试验和测量技术
阻尼振荡磁场抗扰度试验
试验和测量技术
试验和测量技术
GB/T17626.12--1998电磁兼容
本标准的附录 A是标准的附录。本标准的附录B是提示的附录。
本标准由中华人民共和国电子工业部提出。本标准由全国电磁兼容标准化联合工作组归口。电压暂降、短时中断和电压渐变抗扰度试振荡波抗扰度试验
本标准起草单位：电子工业部标准化研究所、机械工业部广州电器科学研究所、电力工业部武汉高压研究所等。
本标准主要起草人：陈世钢、王素英、姚带月、聂定珍、文芳。1
GB/T 17626.5—1999

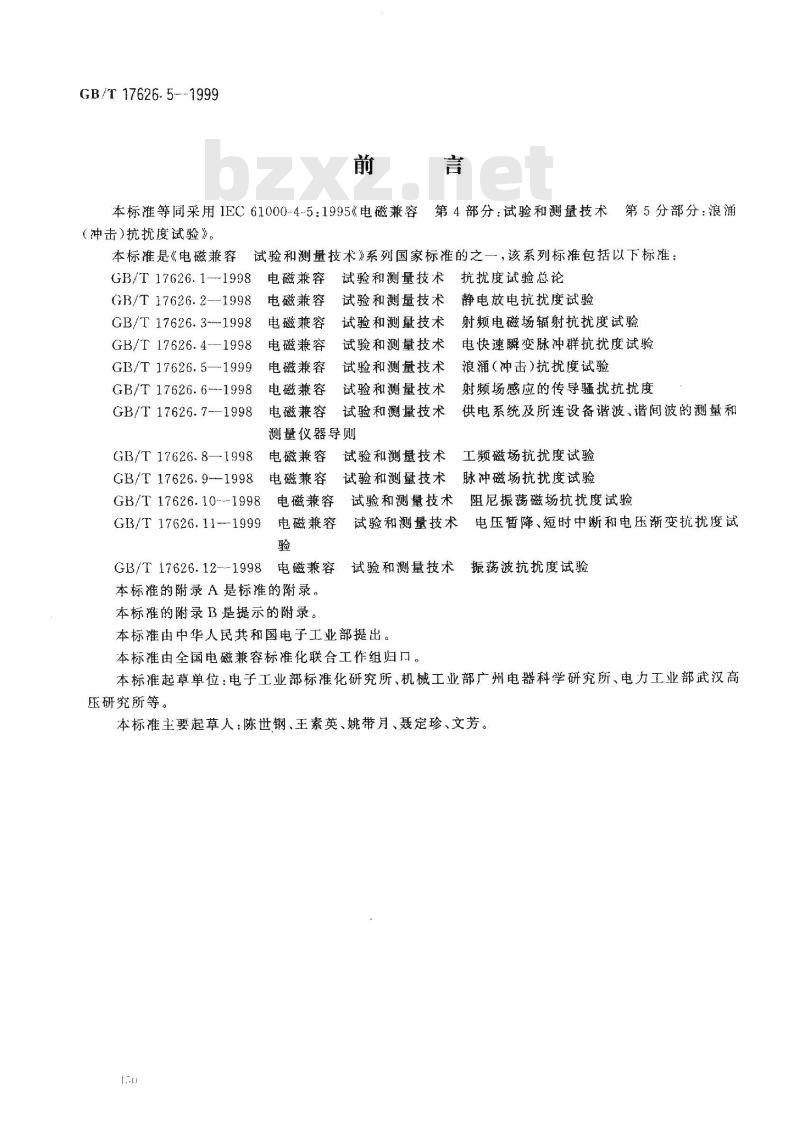

IEC前言

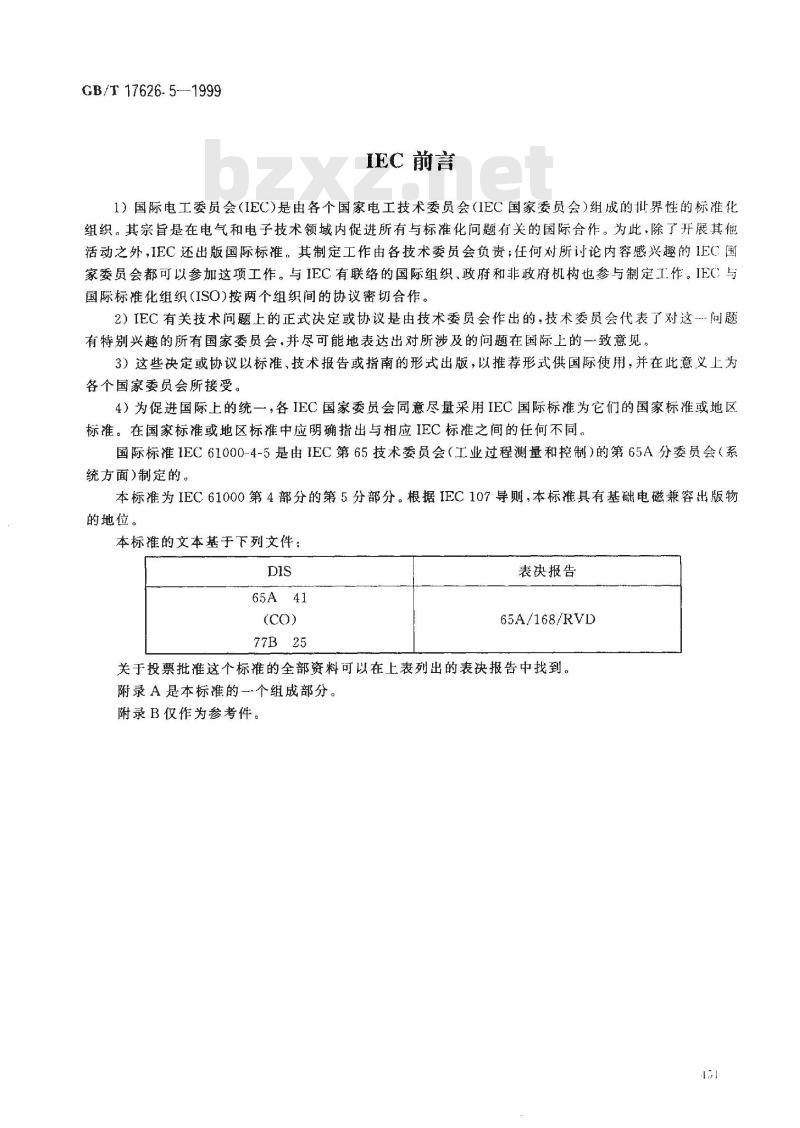

1）国际电工委员会（IEC）是由各个国家电工技术委员会（IEC国家委员会）组成的批界性的标准化组织。其宗旨是在电气和电子技术领域内促进所有与标准化问题有关的国际合作。为此，除了开展其他活动之外，IEC还出版国际标准。其制定工作由各技术委员会负责；任何对所讨论内容感兴趣的IEC国家委员会都可以参加这项工作。与IEC有联络的国际组织、政府和非政府机构也参与制定工作。IEC与国际标准化组织（ISO)按两个组织间的协议密切合作。2）IEC有关技术问题上的正式决定或协议是由技术委员会作出的，技术委员会代表了对这--问题有特别兴趣的所有国家委员会，并尽可能地表达出对所涉及的问题在国际上的一致意见。3）这些决定或协议以标准、技术报告或指南的形式出版，以推荐形式供国际使用，并在此意义上为各个国家委员会所接受。
4）为促进国际上的统一，各IEC国家委员会同意尽量采用IEC国际标准为它们的国家标准或地区标准。在国家标准或地区标准中应明确指出与相应IEC标准之间的任何不同。国际标准IEC61000-4-5是由IEC第65技术委员会（工业过程测量和控制）的第65A分委员会（系统方面)制定的。
本标准为IEC61000第4部分的第5分部分。根据IEC107导则，本标准具有基础电磁兼容出版物的地位。
本标雄的文本基于下列文件：
表决报告
65A/168/RVD
关于投票批准这个标准的全部资料可以在上表列出的表决报告中找到。附录A是本标准的个组成部分。
附录B仅作为参考件。
GB/T 17626. .--- 1999
本标准是IEC61000
第部分·综述

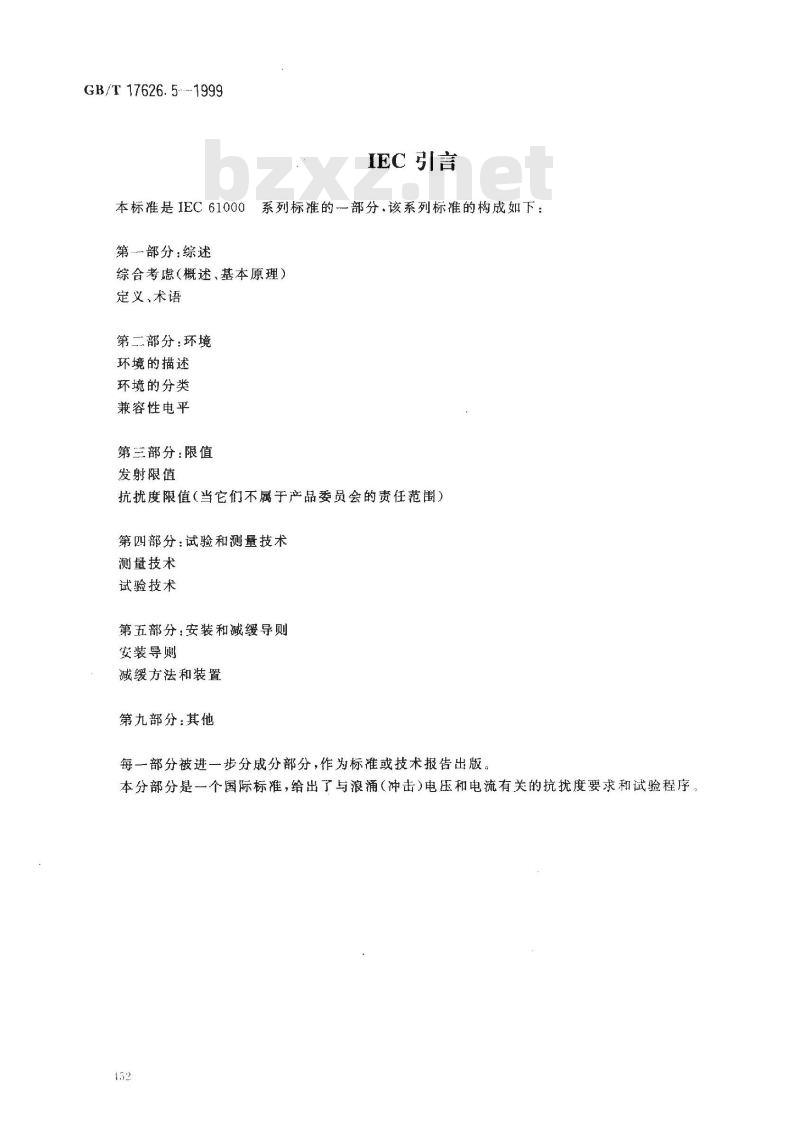

IEC 引言
系列标准的部分，该系列标准的构成如下：综合考虑（概述、基本原理）
定义、术语Www.bzxZ.net
第二部分：环境
环境的描述
环境的分类
兼容性电平
第三部分：限值
发射限值
抗扰度限值（当它们不属于产品委员会的责任范围）第四部分：试验和测量技术
测量技术
试验技术
第五部分：安装和减缓导则
安装导则
减缓方法和装置
第九部分：其他
每一部分被进一步分成分部分，作为标准或技术报告出版。本分部分是一个国际标准，给出了与浪涌（冲击）电压和电流有关的抗扰度要求和试验程序152

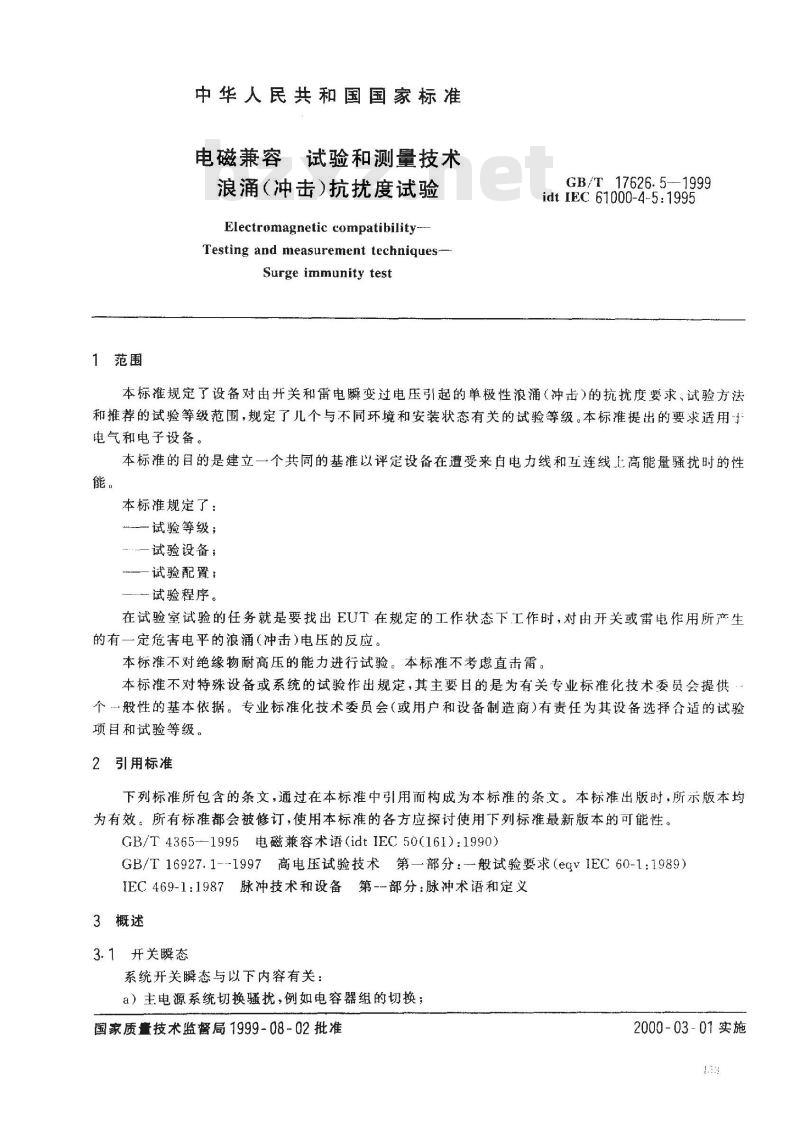

1范围
中华人民共和国国家标准
电磁兼容试验和测量技术
浪（冲击）抗扰度试验
Electromagnetic compatibility--Testing and measurement techniques-Surge immunity test
GB/T17626.5-1999
idt IEC 61000-4-5:1995
本标准规定了设备对由开关和雷电瞬变过电压引起的单极性浪涌（冲击）的抗扰度要求、试验方法和推荐的试验等级范围，规定了几个与不同环境和安装状态有关的试验等级。本标准提出的要求适用于电气和电子设备。
本标准的目的是建立一个共同的基准以评定设备在遭受来自电力线和互连线上高能量骚扰时的性能。
本标准规定了：
试验等级；
…试验设备，
—试验配置；
—试验程序。
在试验室试验的任务就是要找出EUT在规定的工作状态下工作时，对由开关或雷电作用所产生的有一定危害电平的浪涌（冲击)电压的反应。本标准不对绝缘物耐高压的能力进行试验。本标准不考虑直击雷本标准不对特殊设备或系统的试验作出规定，其主要目的是为有关专业标准化技术委员会提供个般性的基本依据。专业标准化技术委员会（或用户和设备制造商）有责任为其设备选择合适的试验项目和试验等级。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4365-1995电磁兼容术语（idtIEC50(161)：1990）GB/T16927.1--1997高电压试验技术第一部分：-般试验要求（egVIEC60-1：1989）IEC469-1：1987脉冲技术和设备第--部分：脉冲术语和定义3概述
3.1开关瞬态
系统开关瞬态与以下内容有关：a）主电源系统切换骚扰，例如电容器组的切换；国家质量技术监督局1999-08-02批准2000-03-01实施
GB/T 17626.5--1999
b）配电系统内在仪器附近的轻微开关动作或者负荷变化；c）与开关装置有关的谐振电路，如晶阑管；d）各种系统故障，例如对设备组接地系统的短路和电孤故障。3.2雷电瞬态

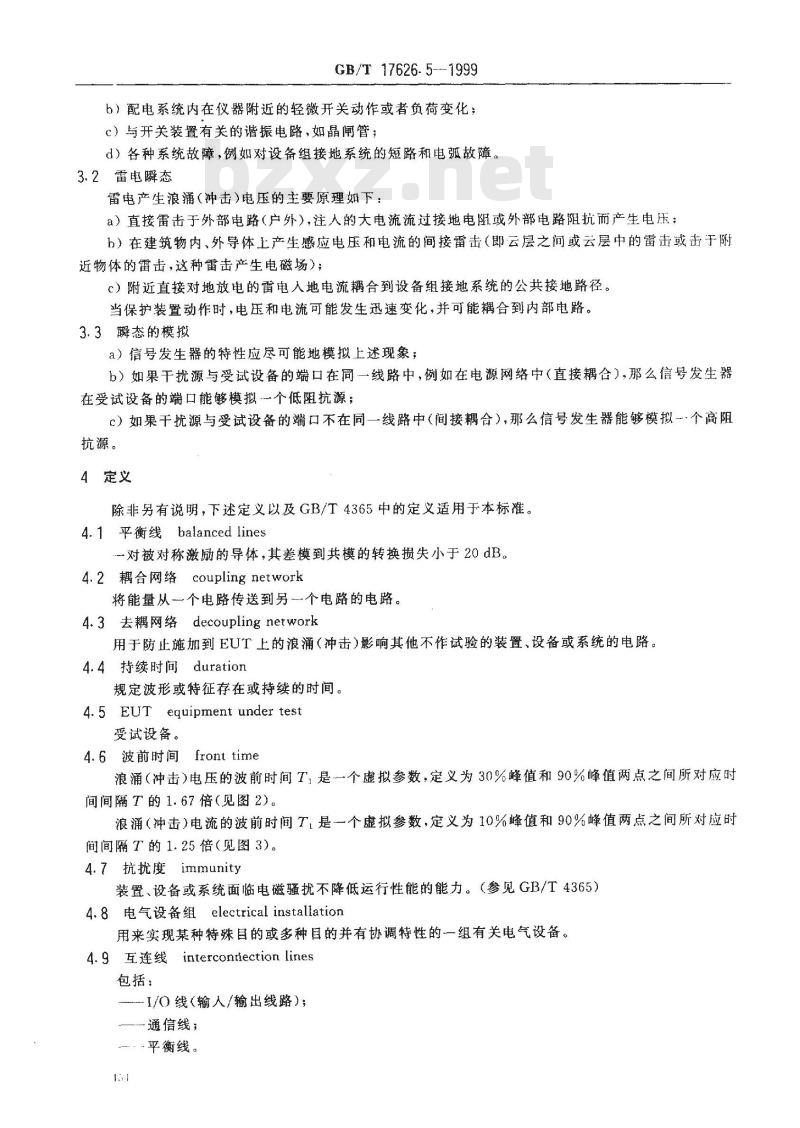

雷电产生浪涌(冲击)电压的主要原理如下：a）直接雷击于外部电路（户外），注人的大电流流过接地电阻或外部电路阻抗而产生电压；h）在建筑物内、外导体上产生感应电压和电流的间接雷击（即云层之间或云层中的雷击或击于附近物体的雷击，这种雷击产生电磁场）；c）附近直接对地放电的雷电人地电流耦合到设备组接地系统的公共接地路径。当保护装置动作时，电压和电流可能发生迅速变化，并可能耦合到内部电路。3.3瞬态的模拟
a）信号发生器的特性应尽可能地模拟上述现象；b）如果干扰源与受试设备的端口在同一线路中，例如在电源网络中（直接耦合），那么信号发生器在受试设备的端口能够模拟个低阻抗源；c）如果干扰源与受试设备的端口不在同一线路中（间接耦合），那么信号发生器能够模拟一·个高阻抗源。
4定义
除非另有说明，下述定义以及GB/T4365中的定义适用于本标准。4.1平衡线balanced lines
一对被对称激励的导体，其差模到共模的转换损失小于20dB。4.2耦合网络coupling network
将能量从一个电路传送到另一个电路的电路。4.3去耦网络decouplingnetwork用于防止施加到EUT上的浪涌（冲击）影响其他不作试验的装置、设备或系统的电路。4.4持续时间duration
规定波形或特征存在或持续的时间。4.5 EUT equipment under test受试设备。
4.6波前时间front time
浪涌（冲击）电压的波前时间T1是一个虚拟参数，定义为30%峰值和90%峰值两点之间所对应时间间隔T的1.67倍（见图2）。
浪涌（冲击）电流的波前时间T，是一个虚拟参数，定义为10%峰值和90%峰值两点之间所对应时间间隔T的1.25倍（见图3）。
4.7抗扰度immunity
装置、设备或系统面临电磁骚扰不降低运行性能的能力。（参见GB/T4365）4.8 电气设备组 electrical installation用来实现某种特殊目的或多种目的并有协调特性的一组有关电气设备。4.9互连线interconnection lines包括：
1/O线（输人/输出线路）；
—通信线；
平衡线。
4.10第一级保护primary protectionGB/T17626.5-
防止大部分能量超越指定界面传播的措施。4.11上升时间rise time
脉冲瞬时值首次从给定下限值上升到给定上限值所经历的时间。（参见GB/T4365）注：除特别指明外，下限值和上限值分别定为脉冲幅值的10%和90%。4.12第二级保护secondary protection抑制从第级保护让通的能量的措施。它可以是一·个特殊装置，也可以是EUT固有的特性注：“让通(let-through）\是指浪涌（冲击)没有或几平没有发生变化地通过浪涌（冲击）保护装置。4.13浪涌（冲击）surge
沿线路传送的电流、电压或功率的瞬态波。其特性是先快速上升后缓慢下降。注：以下简称浪涌(冲击)为浪涌。4.14 系统 system
通过执行规定的功能来达到特定目标的、由相互依赖部分组成的集合。注：系统被认为用一假想的界面将其与环境和其他外部系统分离，该界面切断了它们之间的联系。通过这些联系，系统受到环境和外部系统的影响，或者系统本身对环境和外部系统产生影响。4.15半峰值时间T，time to half-value T2浪涌的半峰值时间T2是一个虚拟参数，它定义为虚拟起点O（见图2）和电压（电流）下降到半峰值时的时间间隔。
4.16 瞬态transient
在两相邻稳态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度，（参见GB/T 4365)
5试验等级
优先选择的试验等级范围如表1所示。表1试验等级
注：X为开放等级，可在产品要求中规定。开路试验电压（土10%）)，kV
试验等级应根据安装情况来选择；安装类别在附录B的B3中给出。较低的试验等级也应得到满足（见8.2）。对不同界面的试验等级的选择见附录A。6试验设备
6.1组合波（混合）信号发生器（1.2/50us～8/20μs）图1为组合波信号发生器的电路原理图。选择不同元件Rs1、R2、Rm、I和C。的值，以使信号发生器产生1.2/50u5的电压浪涌（开路状态下）和8/20us的电流浪涌（短路情况），此时信号发生器的等效输出阻抗为22。
为方便起见，定义浪涌信号发生器的等效输出阻抗为开路输出电压峰值与短路输出电流峰值之比。能产生1.2/50us开路电压波形、8/20us短路电流波形的信号发生器被称为组合波浪涌信号发生器（CWG）或混合信号发生器：
GB/T 17626. 5--1999
电压和电流波形是EUT输人阻抗的函数。当浪涌加至设备时，出于安装的保护装置的适当动作，或当没有保护装置或保护装置不动作而导致飞弧或击穿时，EUT的输人阻抗可能发生变化。因此，当负载瞬间变化时，从同一试验信号发生器必须能输出负载瞬间变化所需的1.2/50us电压波和8/20us电流波。2本标准中描述的组合波信号发生器与其他标准中规定的混合信号发生器相同。6.。1组合波信号发生器的特征与性能开路输出电压：至少在0.5kV4.0kV范围内能输出；浪涌电压波形：见图2和表2；
开路输出电压容差：土10%；
短路输出电流：至少在0.25kA～2.0kA范围内能输出；浪涌电流波形：见图3和表2；
短路输出电流容差：土10%；
极性：正/负；
相位偏移：随交流电源相角在0°~~360°变化；重复率：每分钟至少-次。
应该使用输出端浮地的信号发生器。对于专门的试验条件（见第7章和附录B的B1），应包括附加的电阻（10Q或40Q)以增加要求的等效源阻抗。
这时和耦合/去耦网络相连的开路电压波和短路电流波不再分别是1.2/50us和8/20\s（混合波）波形了。
6.1.2信号发生器特性的校验
为了比较不同信号发生器的试验结果，应校验信号发生器的特性。为此，必须按下述程序测量信号发生器的最基本特性。
信号发生器的输出应与有足够带宽和电压量程的测量系统连接，以便监视波形的特性。信号发生器的特性应在充电电压相同时，于开路状态（负载大于或等于10kQ)和短路状态（负载小于或等于0.1Q)下校验。
注：与开路电压0.5kV对应的短路电流最小为0.25kA，与开路电压4.0kV对应的短路电流最小为2.0kA。6.2符合CCITT的10/700us试验信号发生器图4为10/7000us脉冲信号发生器的电路原理图。选择不同元件R。、C.、RRml、C和Rm2的值，以使信号发生器产生10/700μs的浪涌。注；CCIT'T是“International Telegraphand Telephone Consultative Conmittee\组织的简称，其中文名称为\国际电报和电话咨询委员会”。
6.2.1信号发生器的特征与性能
开路输出电压：至少在0.5kV~4.0kV范围内能输出；浪涌电压波形：见图5和表3；
开路输出电压容差：土10%；
短路输出电流：至少在12.5A100A范围内能输出；浪涌电流波形：见表3；
短路输出电流容差：士10%；
极性：正/负；
重复率：每分钟至少一次。
应该使用输出端浮地的信号发生器。6.2.2信号发生器特性的校验
GB/T 17626.5-1999
10/700μs信号发生器的校验状态同6.1.2（\注除外）。注：与开路电压0.5kV对应的短路电流最小为12.5A，与开路电压4.0kV对应的短路电流最小为100A6.3耦合/去耦网络
耦合/去耦网络不应明显影响信号发生器的参数，例如开路电压、短路电流，它们应在规定的容差范围内。
例外：用气体放电管耦合。
注：电感损耗材料会减轻搬荡。耦合/去耦网络应满足以下要求。6.3.1用于交/直流电源线的耦合/去耦网络（仪适用于组合波信号发生器）电压和电流的波前时间和半峰值时间应分别在开路情况下和短路情况下校验。信号发生器的输出或其耦合网络应与有足够带宽和电压量程的测量系统连接，以使监视开路电压波形。
用电流互感器测量短路电流波形。将耦合网络输出端子之间的短路连线穿过电流互感器的穿孔即可。
在耦合/去耦网络的输出端上，所有波形参数和信号发生器的其他性能参数应与6.1.1中规定的相冏，就如同在信号发生器本身输出的-样。注：当信号发生器阻抗根据试验配置要求，从20增加到122或422时，耦合网络输出的试验脉冲持续时间可能会明显变化。
6.3.1.1用于电源线的电容耦合
在接人电源去耦网络的同时，还可以通过电容耦合将试验电压按线-线或线-地方式加人，单相电源系统试验配置如图6和图7所示，三相电源系统试验配置如图8和图9所示。耦合/去耦网络的额定参数：
-耦合电容C.9μF或18μF（见试验配置）；电源去耦电感L：1.5mH。
当EUT没有与去耦网络连接时，在未加浪线路上的残余浪通电压不应超过最大可施加电压的15%。
当EUT、供电网络没有与去耦网络连接时，在去耦网络电源输人端上的残余浪涌电压不应超过所施加试验电压的15%或电源电压峰值的两倍，两者中取较大者。上述单相（相线、中线、保护接地）系统的特性对三相系统（三根相线、中线和保护接地）同样有效。6.3.1.2用于电源线的电感耦合
用于电源线的电感耦合正在考虑之中。6.3.2用于互连线的耦合/去耦网络应根据线路功能和运行状态来选择耦合的方法。产品技术要求中应对此作出规定。耦合方法的示例如下：
电容耦合：
——用气体放电管耦合。
对EUT端口试验时，以下各条中规定的不同配置可能给不出可比较的结果。在产品技术要求和（或）标准中必须选择最合适的配置。注：图10～图12中的RI.为电慈L的电阻部分，电阻值的大小取决于传输信号所允许的衰减程度。6.3.2.1用于互连线的电容耦合
对非屏蔽不平衡1/0线路，当电容耦合对该线上的通信功能没有影响时，推荐使用此方法：其应用如图10所示，包括线-线耦合和线-地耦合。电容耦合/去耦网络的额定参数：耦合电容C.0.5μF；
GB/T 17626. 5--1999
——去耦电感L（没有补偿电流时)：20mH。注：应考虑信号电流容，它取决于受试线路。6.3.2.2用气体放电管耦合
对非屏蔽平衡线（通信），推荐用气体放电管耦合，如图12所示。本方法也可用在因功能问题而不能使用电容耦合的场合。该功能问题是由将电容接至EUT而引起（见图11)的。
就多芯电缆中的感应电压而言，耦合网络还具有调节浪涌电流分布的任务。因此，耦台网络中的电阻Rm2（对n芯电缆）应为n×252(n≥2）。示例：n=4，Rm2一4×25Q，加上信号发生器的阻抗，总值约为40Q。Rm2不应超过2500。用气体放电管进行的耦合可以通过并联电容来改善。示例：当线路传输信号频率在5kHz以下时，C≤0.1μF。频率较高时不使用电容。耦合/去耦网络的额定参数为：
耦合电阻Rm2:n×250（n≥2）
一气体放电管：90V；
去耦电感L:20mH。
（环型磁芯，电流补偿）
1在某些情况下，由于功能原因需使用启动电压较高的气体放电管。2当运行状态不受太大影响时，可使用气体放电管以外的其他元件。6.3.3其他耦合方法
其他耦合方法正在考虑之中。
7试验配置
7.1试验设备
下述设备是试验配置的一部分：受试设备（EUT)；
—辅助设备（AE)；
—一电缆（规定的类型和长度)；-耦合装置（电容或气体放电管）；一信号发生器（组合波信号发生器，10/700μs信号发生器）；去耦网络/保护装置；
--10Q和40Q附加电阻（见附录B的B1）。7.2EUT电源试验的配置
浪涌经电容耦合网络加到EU电源端上（见图6、图7、图8和图9）。为了避免对由同-·电源供电的非受试设备产生不利影响，需要使用去耦网络，以便为浪涌波提供足够的去耦阻抗，使得能在受试线路上形成规定的波形。
如果没有其他规定，EUT和耦合/去耦网络之间的电源线长度为2m（或更短）。为模拟典型耦合阻抗，在某些情况下，试验时必须使用附加的规定电阻（有关说明见附录B的B1)。注：某些国家（如美国）的标准对交流电源要求按图7和图9配置，但使用2阻抗进行试验、尽管这是-一个更严格的试验。一般要求是用10Q阻抗。7.3非屏蔽不对称工作互连线试验的配置-一般而言，按图10用电容向线路施加浪涌。耦合/去耦网络对受试线路的规定功能状态不应产生影1.38
GB/T 17626.5—1999
图11给出了另一个试验配置（用气体放电管耦合）供具有较高信号传输频率的线路使用。应根据传输频率下的容性负载来选择耦合方法。如果没有其他规定，EUT和耦合/去耦网络之间的互连线长度为2m（或更短）。7.4非屏蔽对称工作互连线/通信线试验的配置（图12）对于平衡互连/通信线，通常不能使用电容耦合方法。此时耦合是由气体放电管来完成的（CCITT推荐标准K.17）。不能对气体放电管触发点（对90V气体放电管约为300V）以下的试验等级作规定（第二级保护没有气体放电管的情况除外）。注：应考虑两种试验布置：
一一对仅在EUT有第二级保护的设备级抗扰度试验配置，用较低的试验等级，如0.5kV或1kV。-对有第级保护的系统级抗扰度试验配置，用较高的试验等级，如2kv或4kV。如没有其他规定，EUT和耦合/去耦网络之间的互连线长度为2m（或更短）。7.5屏蔽线试验的配置
对于屏蔽线，耦合/去耦网络不再适用。应根据图13将浪涌施加于EUT（金属外壳）和连线的屏蔽层上。对于屏蔽线端接地的情况，按图14进行。为了对安全地线去耦，应使用安全隔离变压器。正常情况下，应使用规定的最长屏蔽电缆。根据浪涌的频谱特性，应使用20m长的规定屏蔽电缆。考虑到电缆长度的原因，将该电缆按非电感性的结构捆扎
给屏蔽线施加浪涌的规则：
a）两端接地的屏蔽：应按图13给屏蔽层施加浪痛。b）一-端接地的屏蔽：按图14进行试验。电容C为电缆对地电容，电容量的大小可按100pF/m计算。如没有其他规定，10nF为其典型值。在屏蔽层上施加的试验电平是“线-地值”（2阻抗）。7.6施加电位差的试验配置
如必须施加电位差来模拟在系统中可能出现的电压，则对使用屏蔽线的系统可按图13进行试验，对非屏蔽线或屏蔽线仅在一端接地的系统按图14进行试验。7.7其他试验配置
如果试验配置中规定的某一种耦合方法由于功能原因不能使用，那么在专门的产品标准中应规定可替代的方法（适合于特殊情况）。7.8试验条件
试验时的工作状态和安装情况应与产品技术要求一致，应包括两个方面：一一试验布置（硬件)；
—试验程序（软件）。
8试验程序
8.1实验室条件
为了使环境参数对试验结果的影响减至最小，试验应在8.1.1和8.1.2规定的气候和电磁环境基准条件下进行。
8.1.1气候条件
气候条件应满足以下要求：
环境温度：15℃～35℃；
相对湿度:10%~75% 3
大气压力:86kPa～106kPa。
GB/T 17626.5--1999
注：在产品技术条件中可以规定其他数值，FUT应在预期的气候条件下工作。在试验报告中应记录温度和相对湿度。
8.1.2电磁环境
实验室的电磁环境不应影响试验结果8.2在实验室内施加浪涌
信号发生器的特性和性能应满足6.1.1和6.2.1的规定；信号发生器的校验应按6.1.2和6.2.2进行。
试验应根据试验方案进行。方案中应规定以下内容并参见附录B的B2:宿号发生器和其他使用的设备
试验等级（电压/电流)（见附录A）；信号发牛器的源阻抗；
浪涌的极性；
—信号发生器的内、外触发；
试验次数：在选定点上至少加五次正极性和五次负极性；一重复率：最快为每分钟一-次。注：大多数常用的保护装置的平均功率容量较低，尽管它们的蜂值功率或峰值能量容量能承受较大的电流。因此最大重复率（两次浪涌之间的时间和恢复时间）取决于EUT内部的保护装置。受试的输人端和输出端；
注：在有几个相同线路的情况下，只需选择一定数量的线路进行典型测量。-EUT的典型工作状态；
—向线路施加浪涌的顺序，
—交流电源时的相角；
一实际安装情况，例如：
交流：中线接地。
直流：（十）或（一）接地，以模拟实际接地情况。附录B的B2中给出了关于试验方式的资料。如果没有其他规定，则浪涌应在交流电压波（正和负）的零值和峰值的电压相位处同步加人。应按线-线和线-地方式施加浪涌。进行线-地试验时，如没有其他规定，试验电压必须依次地加到每根线和地之间。
注：当使用组合波信号发生器对两根或多根线（通信线路）对地进行试验时，试验脉冲的持续时间可能会减少。试验程序还应考虑受试设备的非线性电流-电压特性。因此，试验电压只能由低等级逐步增加到产品标准或试验方案中规定的试验等级。所有较低等级（包括选择的试验等级）均应满足要求。对第二级保护试验时，信号发生器的输出电压应增加到第--级保护的最低电压击穿值让通值)。如果没有实际工作信号源提供给EUT，则可以对其进行模拟。试验等级决不可超出产品技术要求。试验应按试验方案进行
为找到设备工作周期内的所有关键点，应施加足够次数的正、负极性浪涌。对于验收试验，应使用以前未曾加过浪涌的设备，否则应替换保护装置。9试验结果和试验报告
本章给出了与本标准有关的试验结果的评定和试验报告的指导性原则。由于受试设备和系统种类繁多，差异很大，使得确定浪涌对设备和系统的影响的任务变得比较困难。
GB/T 17626. 5-: 1999
除非有关专业标准化技术委员会或产品技术规范给出了不间的技术要求，否则试验结果应按受试设备的工作情况和技术规范进行如下分类。a）在技术规范内性能正常；
b）功能或性能暂时降低或丧失，但能自行恢复；c）功能或性能暂时降低或丧失，但需操作者十预或系统复位；d）因设备（元件）或软件损坏或数据丢失而造成不能自行恢复的功能降低或丧失。设备不应由于应用本标准规定的试验而出现危险或不安全的后果。对于验收试验，应在专门的产品标准中规定试验程序和对试验结果的说明。一般地，如果设备在整个试验期间表现出其抗扰度，并月在试验结束以后EUT满足技术规范中的功能要求，则表明试验合格。
技术规范可以确定一些对EUT产生了影响但被认为是不重要的因而是可以接受的效应。为此，应确认设备在试验结束后能自动恢复其工作能力；应记录设备性能完全丧失的时间。这些对试验结果的最后评定是有约束力的。试验报告应包插试验状态和试验结果。R.
U.高压源;R。--充电电阻;C-储能电容;R.--脉冲持续时间形成电阻：R.\-阻抗匹配电阻L一上升时间形成电感图1组合波信号发生器的电路原理图表21.2/50μs波形参数的规定
根据GB/T16927.1
开路电压
短路电流
波前时间
半蜂值时间
根据IEC469-1
上升时间
(10%～90%）
持续时间
（50%~50%）
注：在现行IEC出版物中，1.2/50μs和8/20μs波形通常按GB/T16927.1规定，如图2和图3所示。其他的IEC推荐标准按IEC469-1规定波形，如表2所示本标准两种规定都是有效的，但所指的是同一信号发生器。
