【国家标准(GB)】 厚膜微电子技术用贵金属浆料测试方法 固体含量测定

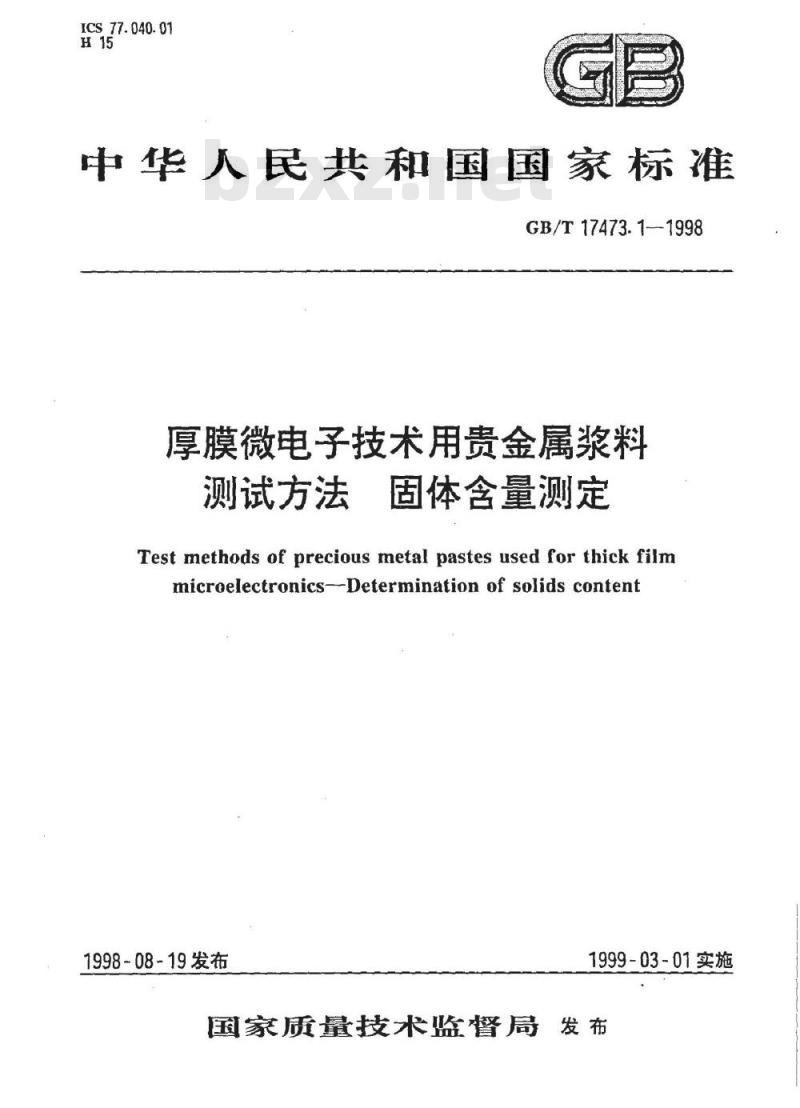

ICS77.040.01
中华人民共和国国家标准
GB/T17473.1—1998
厚膜微电子技术用贵金属浆料
测试方法固体含量测定
Test methods of precious metal pastes used for thick filmmicroelectronics--Determination of solids content1998-08-19发布
1999-03-01实施
国家质量技术监督局发布

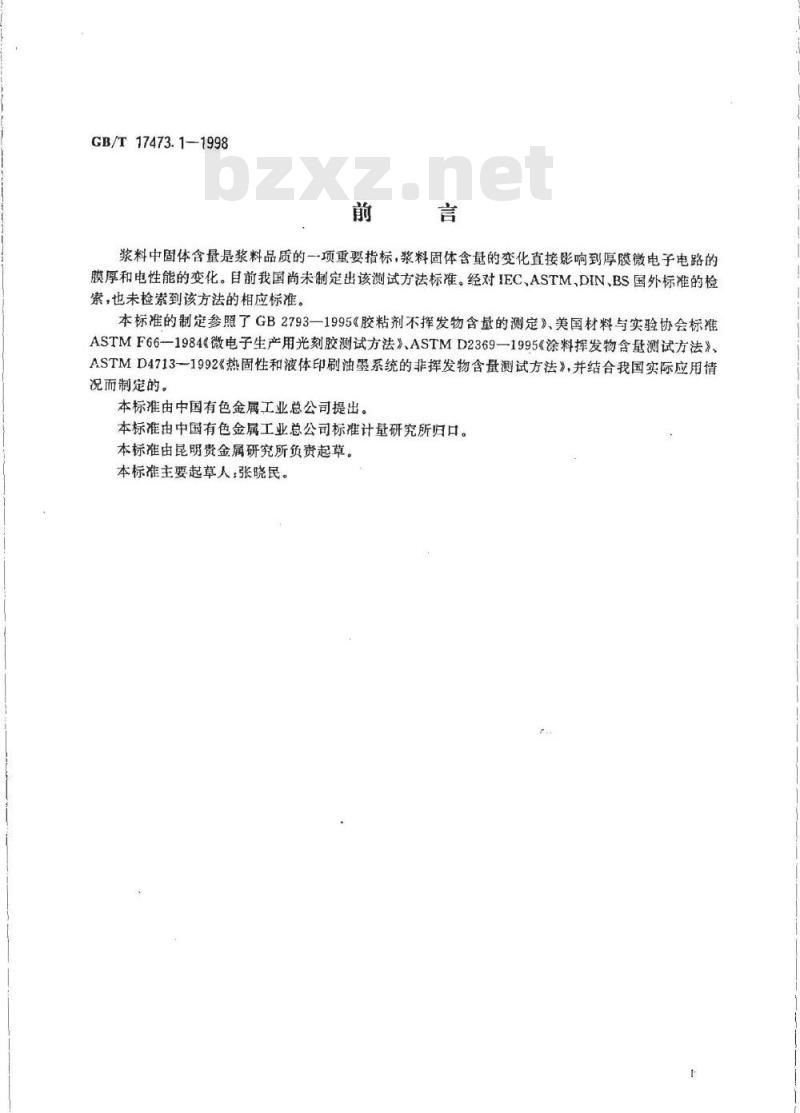

GB/T17473.1—1998
浆料中固体含量是浆料品质的一项重要指标，浆料固体含量的变化直接影响到厚膜微电子电路的膜厚和电性能的变化。自前我国尚未制定出该测试方法标准。经对IEC、ASTM,DIN、BS国外标准的检索，也未检索到该方法的相应标准。本标准的制定参照了GB2793一1995《胶粘剂不挥发物含量的测定》、美国材料与实验协会标准ASTMF66--1984《微电子生产用光刻胶测试方法》ASTMD2369—1995《涂料挥发物含量测试方法》ASTMD4713-1992《热固性和液体印刷油墨系统的非挥发物含量测试方法》，并结合我国实际应用情况而制定的。
本标准由中国有色金属工业总公司提出。本标准由中国有色金属工业总公司标准计量研究所归口。本标准由昆明贵金属研究所负资起草。本标准主要起草人：张晓民。
1范围

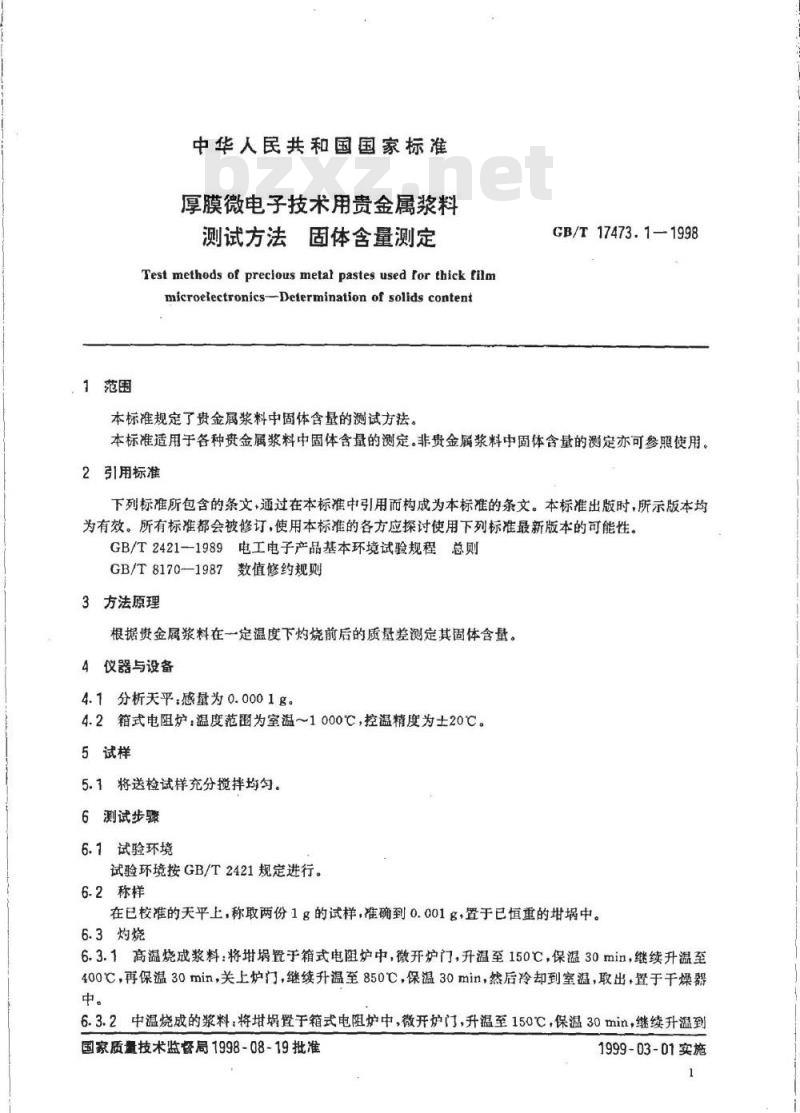

中华人民共和国国家标准
厚膜微电子技术用贵金属浆料
测试方法固体含量测定
Test methods of precious metal pastes used for thick filmmicroelectronics-Determination of solids content本标准规定了贵金属浆料中固体含量的测试方法。GB/T17473.1-1998
本标准适用于各种贵金属浆料中固体含量的测定。非贵金属浆料中固体含量的测定亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2421-1989电工电子产品基本环境试验规程总则GB/T8170-—1987数值修约规则
3方法原理
根据贵金属浆料在一定温度下灼烧前后的质量差测定其固体含量。4仪器与设备
4.1分析天平：感量为0.0001g。4.2箱式电阻炉，温度范围为室温～1000℃，控温精度为士20℃。5试样
5.1将送检试样充分搅拌均匀。
6测试步骤
6.1试验环境
试验环境按GB/T2421规定进行。6.2称样
在已校准的天平上，称取两份1g的试样，准确到0.001g，置于已恒重的措埚中。6.3灼烧
6.3.1高温烧成浆料：将置于箱式电阻炉中，微开炉门，升温至150℃，保温30min，继续升温至400℃，再保温30min，关上炉门，继续升温至850℃，保温30min，然后冷却到室温，取出，置于干燥器中。
6.3.2中温烧成的浆料：将置于箱式电阻炉中，微开炉门，升温至150℃，保温30min，继续升温到国家质量技术监督局1998-08-19批准1999-03-01实施

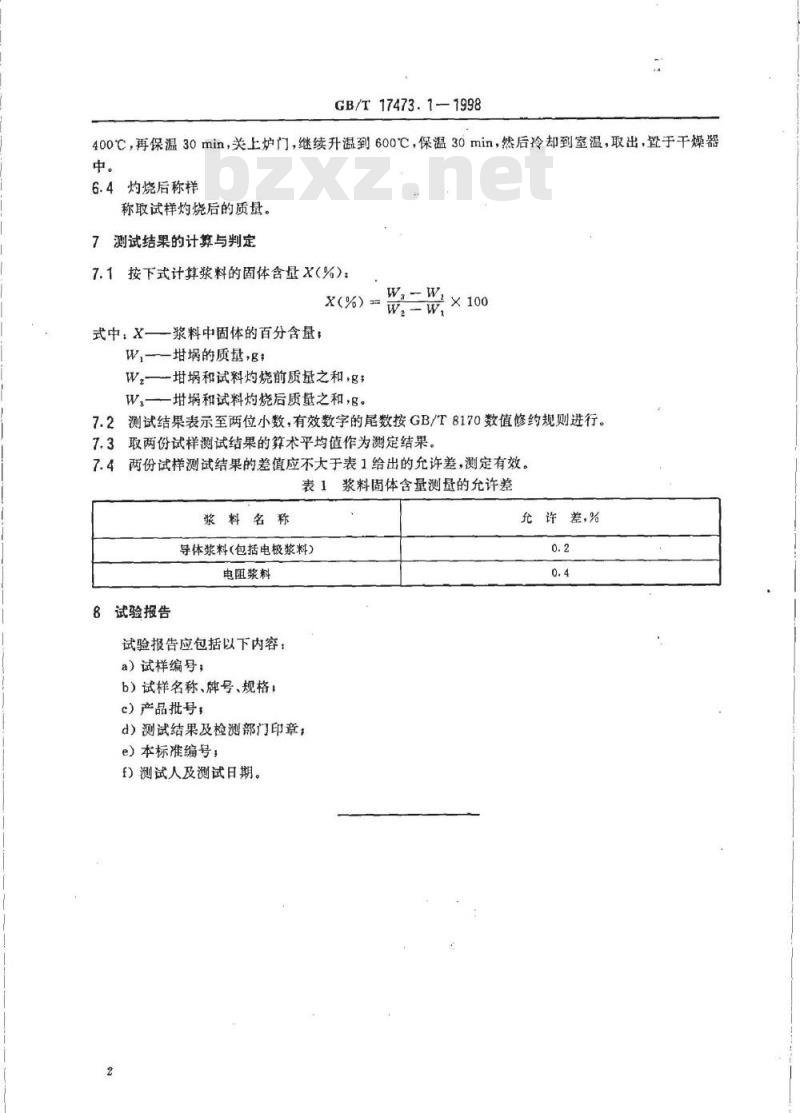

GB/T 17473.1—1998
400℃，再保温30min，关上炉门，继续升温到600℃，保温30min，然后冷却到室温，取出，登于干燥器中。
6.4灼烧后称样
称取试样灼烧后的质量。
7测试结果的计算与判定
7.1按下式计算浆料的固体含量X（%）X(%)
式中：X一一浆料中固体的百分含量：W,-培埚的质基，g:
W—和试料灼烧前质量之和，gt
W—埚和试料灼烧后质量之和，g。W
7.2测试结果表示至两位小数，有效数字的尾数按GB/T8170数值修约规则进行。7.3取两份试样测试结果的算术平均值作为测定结果。7.4两份试样测试结果的差值应不大于表1给出的允许差，测定有效。表1浆料固体含量测量的允许差
浆料名称
导体浆料（包括电极浆料）
电阻浆料
8试验报告
试验报告应包括以下内容：
a）试样编号；
b）试样名称、牌号、规格：
c）产品批号
d）测试结果及检测部门印章：
e）本标准编号：
F）测试人及测试日期。
允许差，%
中华人民共和
国家标准
厚膜微电子技术用贵金属浆料
测试方法固体含量测定
GB/T17473.1-1998此内容来自标准下载网
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880X×12301/16印张1/2字数5千字1999年2月第一版1999年2月第一次印刷印数1-800
书号：155066：1-15489
标目364--53
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
