【国家标准(GB)】 厚膜微电子技术用贵金属浆料测试方法 粘度测定

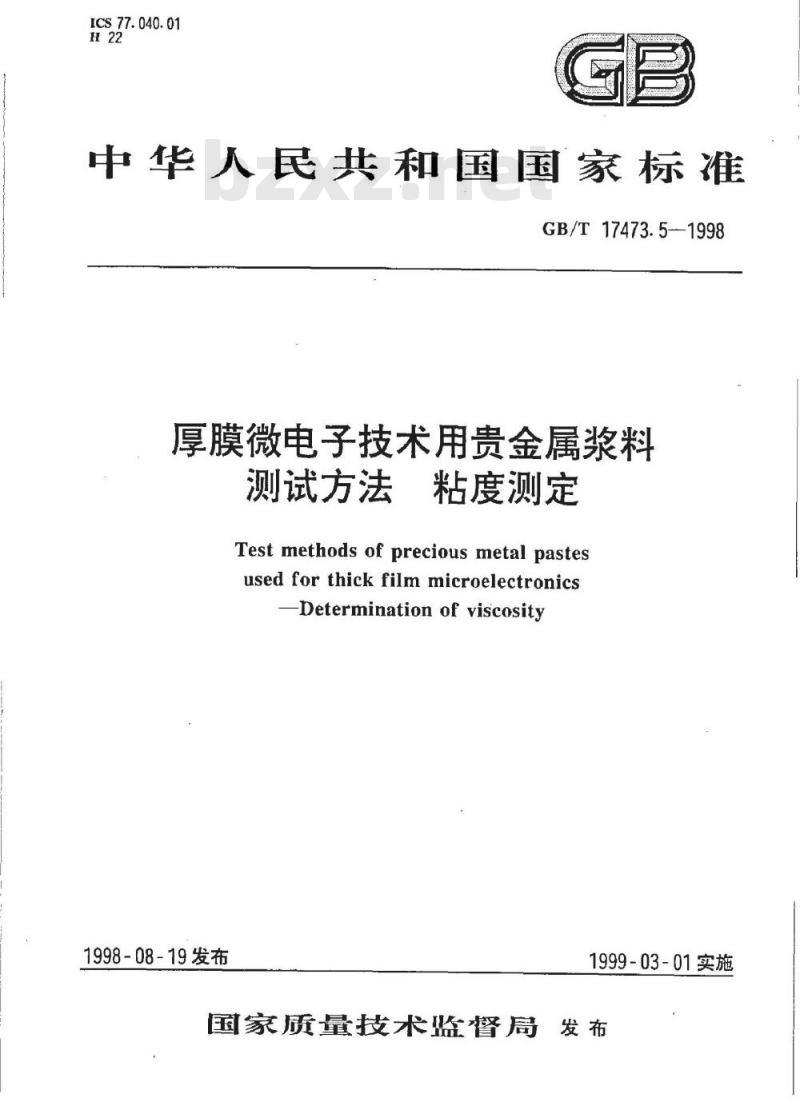

ICS77.040.01
中华人民共和国国家标准
GB/T17473.51998
厚膜微电子技术用贵金属浆料
测试方法
粘度测定
Test methods of precious metal pastesused for thick film microelectronics-Determination of viscosity
1998-08-19发布
1999-03-01实施
国家质量技术监督局发布

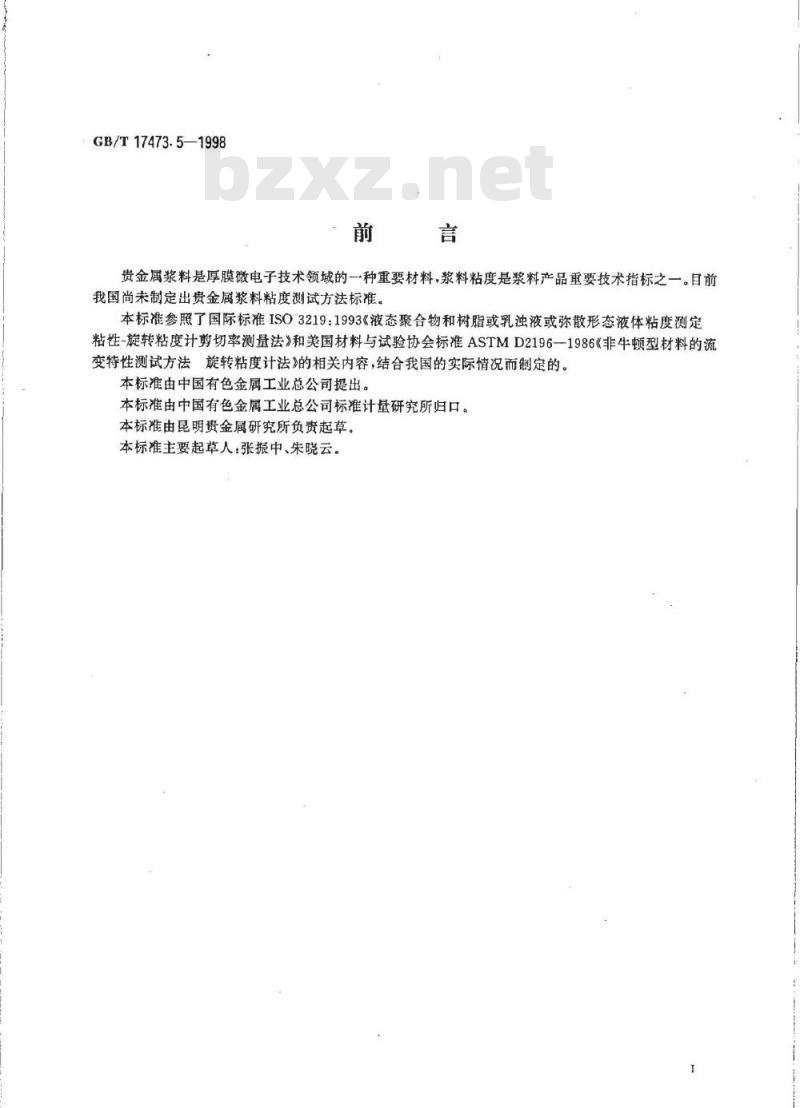

GB/T17473.5—1998
贵金属浆料是厚膜微电子技术领域的一种重要材料，浆料粘度是浆料产品重要技术指标之一。目前我国尚未制定出贵金属浆料粘度测试方法标准。本标准参照了国际标准ISO3219：1993《液态聚合物和树脂或乳浊液或弥散形态液体粘度测定粘性-旋转粘度计剪切率测量法》和美国材料与试验协会标准ASTMD2196-1986《非牛顿型材料的流变特性测试方法旋转粘度计法》的相关内容，结合我国的实际情况而制定的。本标准由中国有色金属工业总公司提出。本标准由中国有色金属工业总公司标准计量研究所归口。本标准由昆明贵金属研究所负责起草。本标准主要起草人：张振中、朱晓云。1范围

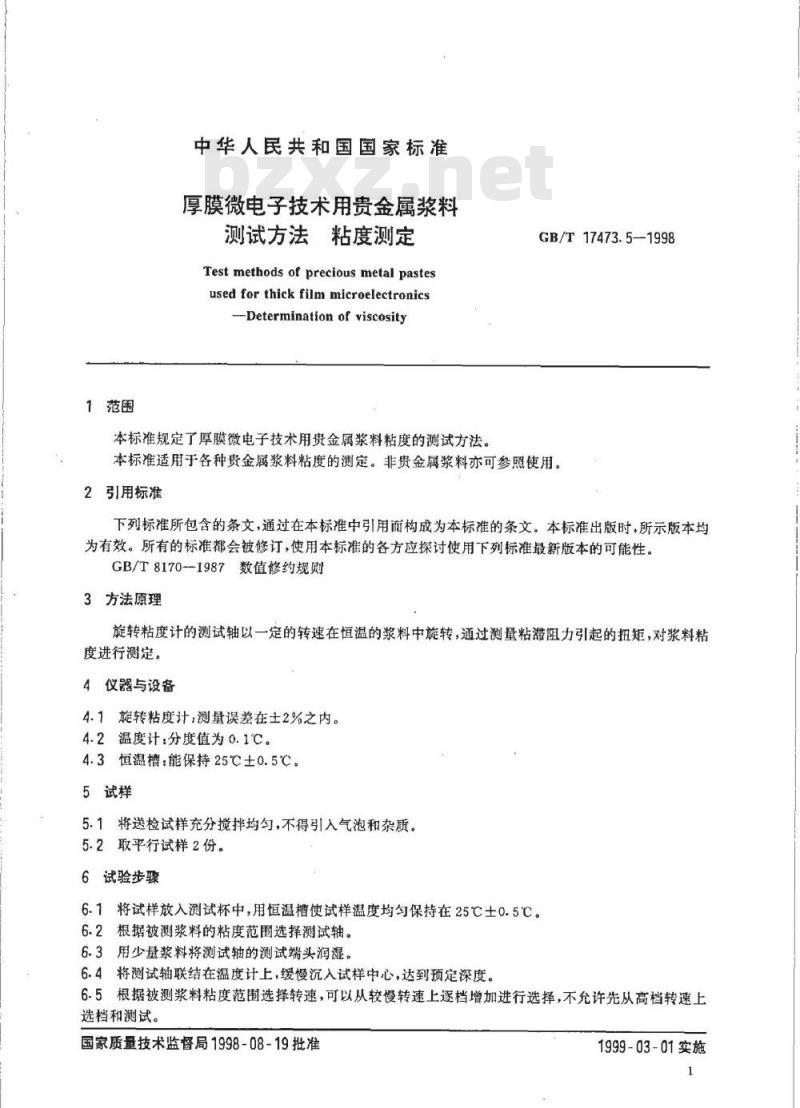

中华人民共和国国家标准
厚膜微电子技术用贵金属浆料
测试方法粘度测定
Test methods of precious metal pastesused for thick film microelectronics-Determination of viscosity
本标准规定了厚膜微电子技术用贵金属浆料粘度的测试方法。GB/T17473.5-1998
本标准适用于各种贵金属浆料粘度的测定。非贵金属浆料亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170--1987数值修约规则
3方法原理
旋转粘度计的测试轴以一定的转速在恒温的浆料中施转，通过测量粘游阻力引起的扭矩，对浆料粘度进行测定。
4仪器与设备
4.1旋转粘度计测量误差在土2%之内。4.2温度计：分度值为0.1℃。
4.3恒温槽：能保持25℃士0.5℃。5试样
5.1将送检试样充分搅拌均勾，不得引入气泡和杂质。5.2取平行试样2份。
6试验步骤
6.1将试样放入测试杯中，用恒温槽使试样温度均匀保持在25℃士0.5℃。6.2根据被测浆料的粘度范围选择测试轴。6.3用少量浆料将测试轴的测试端头润湿。6.4将测试轴联结在温度计上，缓慢沉入试样中心，达到预定深度。6-5根据被测浆料粘度范围选择转速，可以从较慢转速上逐档增加进行选择，不允许先从高档转速上选档和测试。
国家质量技术监督局1998-08-19批准1999-03-01实施

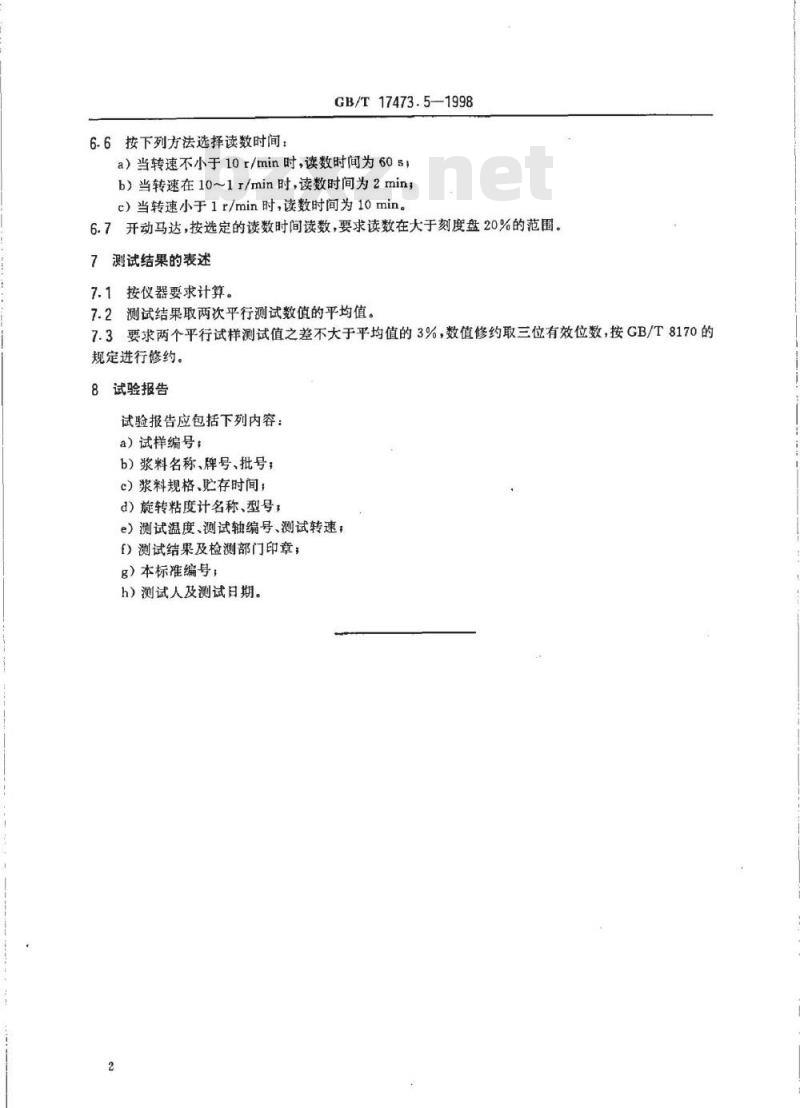

6.6按下列方法选择读数时间：
GB/T17473.5—1998
a）当转速不小于10r/min时，读数时间为605，b）当转速在10~1r/min时，读数时间为2min；c）当转速小于1r/min时，读数时间为10min。6.7开动马达，按选定的读数时间读数，要求读数在大于刻度盘20%的范围。7测试结果的表述
7.1按仪器要求计算。
7.2测试结果取两次平行测试数值的平均值。7.3要求两个平行试样测试值之差不大于平均值的3%，数值修约取三位有效位数，按GB/T8170的规定进行修约。
8试验报告
试验报告应包括下列内容：
a）试样编号：
b）浆料名称、牌号、批号；
c）浆料规格、贮存时间；
d）旋转粘度计名称、型号，
e）测试温度、测试轴编号、测试转速，f）测试结果及检测部门印章，
g）本标准编号：
h）测试人及测试日期。

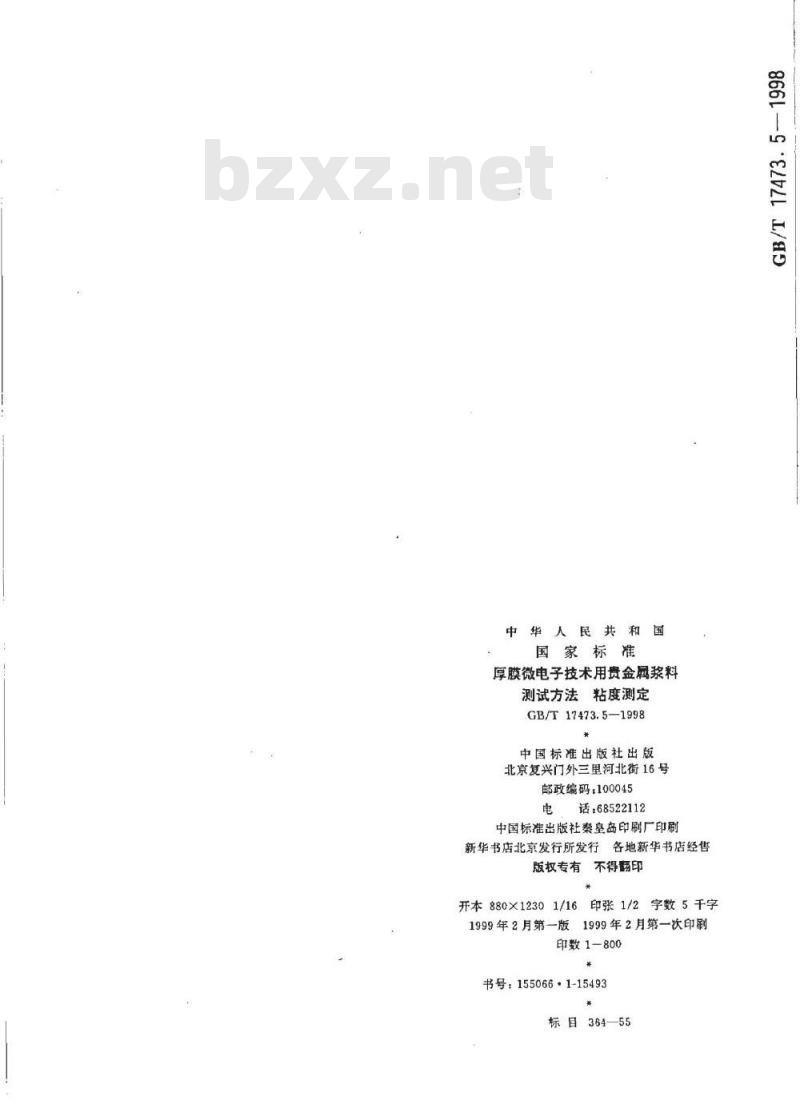

中华人民共和
国家标准
厚膜微电子技术用贵金属浆料
测试方法粘度测定
GB/T17473.5—1998
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印bzxZ.net
开本880×12301/16印张1/2字数5千字1999年2月第一版1999年2月第一次印刷印数1-800
书号：155066·1-15493
标目364-55
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
