【国家标准(GB)】 电力变压器选用导则

GB/T17468—1998
本标准是针对在选用变压器产品时，对士要影响其运行可靠性及使用寿命的技术性能参数提供选择的一般原则，
本标准的制定工作以我国现行生：产状况、使用要求和我国国家标准、行业标准为基础，充分考虑我国国情、综合技术经济等各项因索，使用户按本标准选用的产品，既能满足使用要求，又能安全、经济地运行。
本标准中的附录 A、附录B、附录C、附录D、附录 F、附录 F、附录 G、附录 H都是提示的附录。本标准由中华人民共和国机械工业局提出。本标准由全国变乐器标准化技术委员会妇口。本标准主要起草单位：沈阳变压器研究所、武汉高压研究所、沈阳变压器有限责任公司、华中电力试验研究所、西安变压器厂、保定天威集团大型变压器公司、武汉供电局、东北电力设计院、东北电业管理局、武汉变压器」、顺德特种变压器厂、潮北电力局浠水变压厂。本标准主娶起草人：贺以燕、傅锡年、徐国梁、高占邦、黄佩娜、胡惠然、孙定华、阮国方、胡振患，曾庆赣、沈爱民、刘传彝、王世阁、安作平。本标准委托沈阳变乐器研究所负贵解释。..com1范围
中华人民共和国国家标准
电力变压器选用导则
The guide for choice power transformersGB/T17468-1998
本标准规定了发电】和变电所采用的电力变压器，发电厂和变所白用变压器，以放配电变压器的选用原则，
本标准适用于电力设计院设计发电厂和变电所时选用变压器；电力部门订购变压器时，依本导则确定变压器技术参数和合同内容。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB311.11997高电压输变设备的绝缘配合（neyIFC71-1:1993）GB321-80优先数和优先数系
GB1094.1—1996电力变压器第一部分总则(eqvIEC76-1：1993）GB1094.2—1996电力变压器第二部分温升（eqTEC76-2:1993）GB1094.3—85电力变压器第三部分绝缘水平和绝缘试验（neqIEC76-3.1980）GB1094.585电力变压器第五部分承受短路的能力（neqIEC76.5;1976）GR1208-1997电流互感器(eqvIFC185:1987)GB3096—93城市区域环境噪声标准GB410988高玉套管技术条件(egJEC:137:1984）GB6450--86干式电力变压器(egvIFEC726:1982)GB/T6451—95三相油浸式电力变压器技术参数和要求GH7328—87变压器和电抗器的声级测定（crVIFC551:1976）GB759587运行中变压器油质量标润GB/T10228—19971式电力变压器技术参数和要求GB10230—88有截分接开关(elYIEC214:1987)GB10237·88电力变压器绝缘水和绝缘试验外绝缘的空气间隙（neg1EC76-3~[：1987）GB12348-90工业企业厂界噪声标准GB/T13499--92电力变压器应用导灿（id1IFC606:1978）GB/T15161—91油漫式电力变压器负载导则idtIEC3541991)GB/T16274—1996油漫式电力变压器技术参数和要求500kV级GP16847—1997保护用电流T.感器哲态特性技术要求（idt.JFC44-6：1992）GB/T17211—1998千式变压器负载导则（cgVIEC905：1987）GBI148—1990电气装骨安装工程电力变压器、油没电抗器互感器施工及验收规范国家质量技术监督周 1998-08-17 批准1999-09-01实施
JB7065—93变压器用压力释放阀GB/T 17468—1998
JB/T2426—92发电厂和变电所自用三相变压器技术参数和要求JB/T3837—1996变压器类产品型号编制方法JB/T5345--91变压器用蝶阀
JB/T5347：-91变压器用片式散热器JB/T 6302—92变压器用压力式温度计JB/T6484—92变压器用储油柜
JB/T 7631—94变压器用电阻温度计JB/T8315—1996变压器用强迫油循环风冷却器JB/T 8316-1996
变压器用强迫油循环水冷却器
JB/T83181996变压器用绝缘成型件技术条件变压器类产品用密封件技术条件第一部分橡胶密封件JB/T 8448. 1-1996
JB/T8450—1996变压器用绕组溢度计JB/T8637—1997无励磁分接开关ZRK41001--88封闭母线
ZBK41008--89变压器用风扇
ZBK4110—90变乐器油泵
ZBK15015—89气体继电器
ANSI/IEEEC57.13.1993五感器标推要求3使用亲件
3.1止常使用条件和特殊使用条件油浸式电力变压器应符合GB1094.1~GB1094.3和 GB10237的规定：干式变压器应符合GB6450的规定。
3.2其他特殊使用条件
如果有3.1之外的其他特殊使用条件，应与制造厂协商并在合同中规定，如；a）有害的烟或蒸汽，灰尘过多或带有腐蚀性，易爆的灰尘或气体的混合物、蒸汽、盐雾过潮或滴水等；
b）异常拯动、倾斜、碰、冲击：c）环境温度超出正常使用范国：d）特殊的运输条件；
e）特殊的安装位置和空间限制：f）特殊的维护问题；
g）特殊的工作力式或负载周期，如；冲击负载；h三相交流电压不对称或电压波形中的总波含量人于5%，偶次谐波含量大于1%i）异常强大的磁场；
i）具有大电流离相封闭母线的人型变压器；k）变压器出线与GIS相连；
1）异常强大的核子辐射。
3.3热带气候防护类型及使用环境条件3.3.1热带产品的气候防护类型系指产品使用在一定的热带气候区域时所采取的相应防护措施，以保证按该典型环境设计.制造的产品在运行中的可靠性。3.3.2热带产品的气候防护类型分为湿热型（TH)、热型（TA)租湿热合型（T)。GB/T 17468—1998
3.3.3对干湿热带工业污移较严重及沿海地区广外的产品，应考虑潮湿、污移及盘雾的影响，其所使用的绝缘子和瓷套管应选用加强绝缘型或防污秘型产品；由于湿热地区雷暴丽比较频繁，对产品结构应书虑加强防需措施。
3.3.4三种气候防护类型热带产品使用环境条件见表1。表1
气候防护类型
环境参数
游拔，m
年最高
年最低
空气温度
空气相对湿度
年平均
月平均最高(最热月）
日半均
最大日温差
最凝月平均最大相对灌度
最干月平均录小相对湿度
含盐空气
最大降雨强度,mn/min
太阳辑射最大强度J/（cmn，min）阳光直射下果色物体表面最高温度，C冷却水最高温度、C
一米深土壤最高温度，{
最大风速，m/s
有害动物
湿热型
1000及以下
95（25℃时）3
1）当需要适用于年最高温度55℃的产品时+出供需双方协商商定。2）指该月的月平均最低温度为25。3）指该月的月平均最高温度为40℃。4）在订货时提出作特殊考虑，
5)指沿海户外地区。
选用变压器的一般原则
于热型
1000及以下
10（40时）
干湿热合型
1000及以下
9525时3
10（40℃时3
选用变压器(尤其是大型变压器)技术参数，应以变压器整体的可靠性为基础，综合考虑技术参数的光进性和合理性，结合摄耗评价的方式，提出技术经济指标.同时还要考虑可能对系统安全运行、运输和安装空间方面的影响。

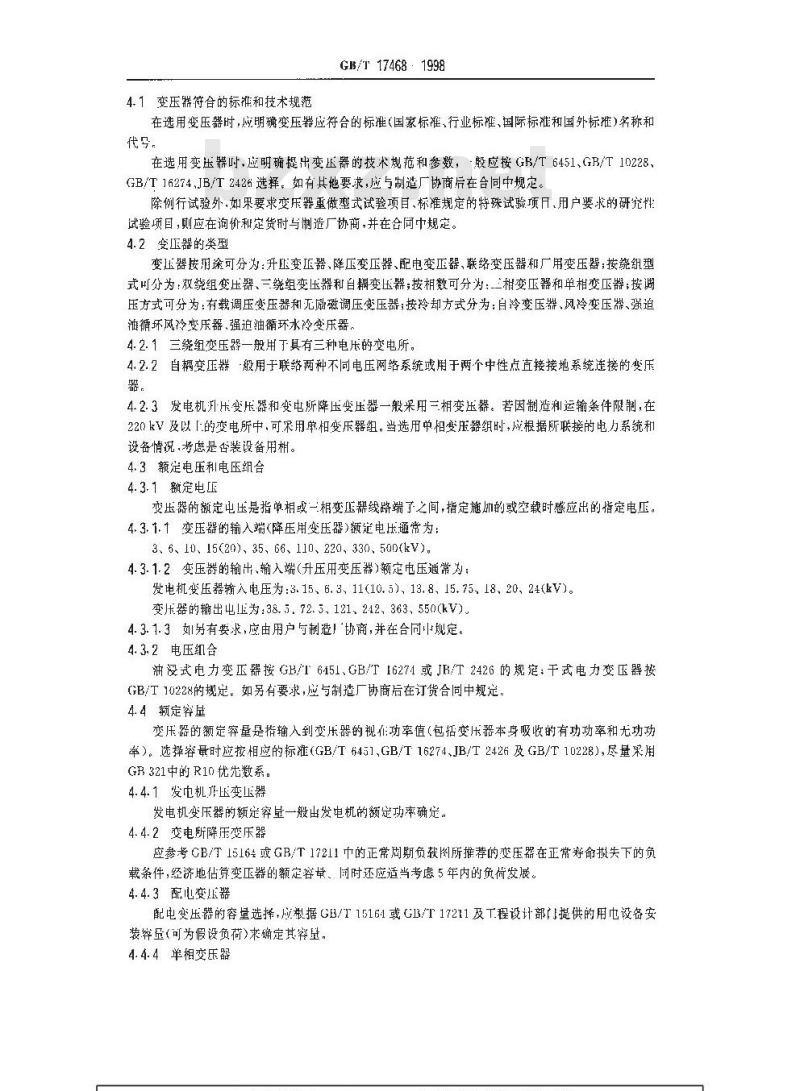

4.1变压器符合的标推和技术规范GB/T 174681998
在选用变压器时：应明确变压器应符合的标准（国家标准，行业标推、国际标准和国外标雅)名称和代学
在选用变压幕时+应明确提出变压器的技术规范和参数，股应按GB/T6451、GB/T10228GB/T16274,JB/T2426选择。如有其地要求，应与制造厂协商后在合同中规定，除例行试验外，如果要求变压器重做型式试验项目、标准规定的特殊试验项月，用户要求的研究性试验项目，则应在询价和定货时与制造厂协商，并在合尚中规定。4.2变正器的类型
变压器按羽途可分为：升压变正器、降压变压器、配电变正器、联络变压器和厂用变压器；按绕组型式叫分为：双绕组变压器、三绕组变压器和自耦变压幕；按相数可分为：-二柑变压器和单相变压器；按调压方式可分为：有载调压变压器和无励磁调压变压器；按冷却方式分为：自冷变压器，风冷变压器、强迫油循环风冷变压器、强迫油循环水冷变压器，4. 2. 1 三绕组变压器一般用于具有三种电压的变电所。4.2.2自耦变压器-般用于联络两种不同电压网络系统或用于两个中性点直接接地系统连接的变压器，
4.2.3发电机升压变压器和变电所降压变压器一般采用三相变压幕。若因制造和运输条件限制，在220飞及以「的变电所中，可案用单相变压器组，当选用单相变压器组时，成根据所联接的电力系统利设备情况，考虑是否装设备用相。4.3额定电压利电压组合
4.3.1额定电压
变压器的额定电压是指单相或一相变压器线路端了之间，指定施如的或空载时感应出的指定电压。4.3.1.1变压器的输入端(降压用变压器)额定电压通常为：3、6、10、15(20)、35、66、110、220,330、500(kV),4.3.1.2变压器的输出、输入端(升压用变压幕)额定电压通常为：发电机变压器输入电压为：3.15、6,3,11(10.5)13.8、15.75.18,20、24(V)。变压器的输出电为：38.5、72.5，121、242、363、550(kV)。4.3.1.3如另有要求，应由用户与制造」协商，并在合同中规定。4.3.2电压织合
油漫电力变压器接GB/T6451、GBT16274或JBT2426的规定：干式电力变压器接GB/T10228的规定。如另有要求，应与制造厂协商后在订货合同中规定，4.4额定容量
变压器的额定容量是指输入到变乐器的视在功率值（包括变压器本身吸收的有功功率和无功功率）。选择容量时应按相应的标准（GB/T6451GB/T16274、JB/T2426及GB/T10228），尽量采用GB321中的R10优先数系。
4.4.1发电机F压变压器
发电机变压器的额定容量一般出发电机的额定功率确定，4.4.2变电所降压变压器
应参考GB/T15164或GB/T17211中的正常周期负载图所推荐的变压器在正常寿命损失下的负载条件，经济地估登变压器的额定容量，同时还应适当考虑5年内的负荷发展。4.4.3配电变压器
配电变压器的容量选择+应根据GB/T15161或GB/T17211及T程设计部门提供的用电设备安装穿量(可为假设负荷)来确定其容，4.4.4单相变压器
CB/T17468—1998
单相变压器组成的变压器组中，各单相变压容量可取一相变正器容量的一分之一，取值尽可能靠到标准容量系列。且有效位数保留到个位MVA（例如167MVA)）。4.4.5容量分配
对于三组变压器的高，中、低压绕组容最的分配应按各侧绕组所带实际负荷进行分配。推荐按GB/T6451GB/T16274.JB/T2426和GB/T10228.对于100/100/30或100/30/100的容量分配，不宜选用。
4.5分接
4.5.1带分接的绕组的选择
分接头一般按以下原则布置：
a）在高压统组上而不是在低压绕组上，电压比大时更应如此b）作星形联结统纽上，而不是在二角形联结的绕组上(特殊情况下除外，姆变压器I).联结时，可在D绕组上设分接头)。
c：）在网络电压变化最大的绕组上。4.5.2调压方式的选用原则
一般原则如下：
a）无励磁调压变压器一般用于电压被动范围较小，且电压变化较少的场所。b）有教调压变压器一般用于电压波动范画较大，月电压变化频繁的变电所，当500kV变压器选用有载调压时,应经过技术经济论证。c）在满足使用要求的前提下，能用无励磁调压的尽量不采用有载调压。无励磁分接开关应尽最减少分接数目.可根据电压变动范围只设最大、最小和额定分接。d）对大型发电机升压变压器可不设分接头，e）自耦变正器来用公共绕组调乐者，应验算第三绕组电压波动不致超出允许值。在调压范用大，第三绕组电压不允许波动范围人时，推荐采用巾压侧线端调压，4.5.3分接范围
一般按GB/T6151、GB/T16274、JB/T2426或GB/T10228选择。4.5.3.1无励磁调压范围
a）对十小容量（10000kVA以下)低电压（35kV及以下）的小型发电机变乐器，其分接范周应根据其网络情况由用户自定：
b) 对于额定电压为 13. 8 kV、15. 75 kV,18 kV、20 kV、24 kV,额定容量在 16 MVA~50 MVA的发电厂自用变压器，额定电压为66kV.110kV220kV.500kV级发电机变压器，如采必须用分接.其电压调整范围推荐为：土5%：
c）对于50FkV及以上的发电机升压变压器，不推荐变压器带有调压分接。4.5.3.2有载调压范围
a）对于电压等级为6kV、10kV级变压器，推荐其有载调压范围为士1×2.5%.并且在保证分接范图不变的情况下，正，负分接档位可以改变。如×2.5%；d）对电压等级为35kV级变床器：其有载调压范围推荐为士3×2.5%。并且保证分接范用不变的情况下，正，负分接档位可以改变，如！×2.5%！c）对电玉等级为66kV～220kV级变压器，其有载调压范围准作为土8×1.25%，止、负分接档位可以改变t
d）对电压等级为330kV级和1500kV级的变压器，其有载调压范围一般为土8×1.25为或按GB/T 6451或 GB/T 16274。
4.6绝缘水平
缔缘水平是变压器能够承受住运行中务种过电压与长期最高工作电玉作用的水平，油浸式电力变GB/T17468—1998
压器的绝缘水平按GB1094.3、GB311.1及GB/T10237的规定；于式电力变压器绝缘水平按GB6450GB311.1及GB/T10237的规定。当变压器与G1S联接时，应考虑快速瞬变过电压对变压器绝缘的影响。
4.7损耗
电力变压器损耗应符合GB/T6451GB/T16274、JB/T2426利GB/T10228规定。产品性能水平按JB3837的规定。性能水平序号高的力变压，损耗相应降低，同时应注意到变压器制造成本的增。而且，降低损耗仍以可靠性为基础。注
1FB/T3637中规定的性能水平指系列平均下降，单台允许偏益不高于2死。2计算拱耗时，油浸式变压器参考温度为75V；干式变压器参考温度对各种绝缘系统晟不同的，一般取绕组平均温开加20℃。
4.8短路阻抗
选择短路阻抗时应符合相应标准的要求（GB/T6451GB/T16274、JB/T2426或GB/T10228)。对110kV～220kV城网供电的变压器,为限制过大的短路电流要求提高短路阻抗的变压器,其短路阻抗最好分档，例如：110kV可分为10.5%，12.5%11.5%16.5%；220kV可分为14%18%、22，26%。还应考总系统电压调鹭率和无功补偿选用双分裂厂用变压器，应适当增大短路阻抗及容量。4.9三相系统变压器组联结方法
一台三相变压器或拟结成三相组的单相变正器其绕组的联结方法应根据该变压器与其他变压器并联运行，中性点是否引出和中性点的负载要求来选择。联结方法对变压器的设计和所需材料的用量有影响。在某些情况下选择联结方法时，还须考虑铁芯的结构形式和气象条件。如：某些地区特殊接法：10kV与110kV输电系统电压相量差60°的电气角，此时可采用110/35/10kV电压比与YNd11y10接法的三相三绕组电力变压器：多雷地区可选D，或Y.。尽量不选用全星形接法的变压器，如必须选用，应增加二角接线的稳定绕组（配电变正器除外）。4.9.1联结方法
绕组联结有法的选择按GB/T6451、GB/T16274,GB/T10228或[B/T2426的规定。其常用的联结组现附求A。
4.9.2联结特点
三种绕组联结方法的主要特点见表2。表2
望形联结
中性点约负载能.力
励磁电流
与其绕组的联结方法利变医器所连接系统的尽序阻抗有关
兰饮滞波电流太能
通过（中性点绝像，
尤三角形联结的绕
个有三次请波电压\
饮谐皱电说至
少能在变压器的
·个毙组中通过
正然被
三角形联结
二次谐波电流能在
三角形联结绕织中
正兹波
曲新形连接
可带统组额造电流的负载
[】在兰柑三柱芯式变压器中三饮谐波电压值不大;但在三相五柱芯式变压器、三相范式变法器和联结成三相组的单相变正器中，一次谱波电正可能较高,以致中性点出现相应的移。4.10冷却方式免费标准下载网bzxz
玲却方式的选择推荐如下；
a）抽浸自冷(ONAN)
GB/T 17468—1998
1）31500kVA及以.35kV及以下的产品；2)50000kVA及以下、110kV产品。b）油浸风冷（(NAF)
1) 12 500 kVA~63 000 kVA,35 kV~110 kV 产品 ;2) 75 000 kVA 以下,110 kV 产品;3) 40 000 kVA 及以下.220kv 产品。心）强迫油循环风冷（OFAF）
50 000~~90 000 kVA,220 kV 产品。d）强迫油循坏水冷（OFWF）
般水力发电厂的升压变220kV及以上，60MVA及以上产品采用。e）强迫导向油循环风冷或水冷（ODAF或ODWF）1) 75 000 kVA 及以上,110 kV 产品；2)120 000 kVA及以上、220 kV产品3）330k级及500kV级产品。
f）冷却器的布置形式有两种，一种为冷却器固定在油箱上,另一种为冷却器集中固定在支架上,通过导油管油箱联结。选用时用应问制造户提供选用玲却器安装方式并在合同中注明。）选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行，即使空载也不能长时间运行。因此，应选择两个独立电源供冷却器使用h）根据用户要求，干式变压器可加装风机通风，以使用于超铭牌额定负载运行。干式变乐器冷却的标志接GB 6450规定。
4.11变压器油和油保护系统
4.11.1变压器油按其凝点分为10号，25号和45号。变压器制造厂般按例行试验时所注入的某种牌号的油供给用户。用户对变压器油另有要求时，应在订货合尚中规定。对变压器油的要求a）根据变乐器安装地点的环境平均最低福度合理选择变压器油的牌号；b）提出介理的变未器油性能要求（一般按GB7595)；:）要求变压器油的油基（环烷基或石暗基)：d）对超高正变压器用变压器油的特殊技术要求（如析气性等）：e）油与绝缘材料及结构材料的相容性。4.11.2亦选用变压器时，用户提出对油保护系统的要求并在订货合同中规定，常用的泄保护系统有：
a）采用波纹壁油箱或膨胀式散热器。这种系统可口行补偿油的体积膨胀，可不装设储油柜，一般适用于小容量的变压器。
h）装有胶囊或隔膜结构的僻油柜,此结构能使油与空气隔开，以实现全密封。4.11.3交货的变压器中应注人或供新油，且应不混。已运行的变压器如果需要补充油时应遵照以下原则：
a）不同润基的变压器油应不混合使用：1）同一油基不同牌号(凝点)的油不宜混合使用）被混合使用的油，其质基均需符合GB7595的舰定d）新油或相当于新油质量的同。润基不同牌号变压器混合使用时，应按混合油的实测凝点决定其是否可用。不能仅按化学和电气性能合格就混合使用；c）运行中的油与相同牌号新油混合时，应预光进行混合油样的氧化安定性试验，无沉淀物方可混合使用。
GB/T 17468 -1998
f）进口油或米源不明的油与不同牌号运行油混合使用时,应预先进行参加混合的各种油及混合后油样的老化试验，当混油质量不低于原运行油时，方可混合使用；若相混油都是新油，其混合油的质量应不低于最差的一种新轴。
4.11.4如果用广需用首己采购的油注入变压器谢·应在订货合同中规定。为了确保变压器运行的市靠性，用户和制造厂应就4.11-1中的要求达成一效。4.12变压器的技术参数和制造成本选用变压器时，技术参数由变压器服务的电力系统利运行条件所决定，一些性能方面的技术参数，如负载损耗、短路附抗、空载损耗、空载电流等，GB/T6451.GB/T16274.JB/T2426和GB/T10228已有舰定。它们不仅与变压器的安全运行和经济运行有关，而且直接影响其制造成本，为了降低变压器的能耗，或从安全运行角度提出高于标准规定的参数或特殊要求时（如尚缀水平，油箱强度、绝缘水平、惑高海拨），应考虑制造成本的增加。有关信息见附录书。5技术要求
5.1—般技术要求
油浸式变压器般技术要求应按GB1094.1和GB/T6451,GB/T16274或JB/T2426的规楚皮本标推中的附录C干或电力变压器-般技术要求应符合GB645086的附录A和GB/10228的规定及本标准中的附录C。
5.2特殊技术要求
如有除5.1之外的特殊要求，应由用户与制造厂协商并在合同中现定6三相系统中变压器并联运行
并联运行系指并联的各变乐器的两个绕组，采用间名端了对端了的白接相连方式下的运行。本标准只考虑双绕组变压器的并联运行。6.1并联运行的条件
a）相位关系要相同,即钟时序数要相同；h）电压和变压比要相同，允许偏差也相同（尽量满足电压比在允许偏差范画内),调压范围与每级电压要间：
：）短路阻抗相同，尽量控制在充许偏差范围土10%以内·还应注意极限正分接位置短路阻抗与极限负分接位胃短路逛杭要分别相间；d）容量比在0.5~~2之间。
6.2联结方法
一般按GB/T13199的规定和本标准中的附录)。7变压器的声级
变压器的噪声是指变压器在额定电压、额定电流和额定频率下运行时所发出的负载噪声，变压器制造厂考核的是空载噪市，负载噪市由用户与制造厂协商。变压器噪声应符台环境保护的要求。随着噪市的降低.变医器的制造成本也将有所增加。7.1环境保护对噪声的判断
按GB12348和GB3096的规定，间接判断变压器噪声是否符合环境保护的要求。7.2声级水平
220kV及以下变压器的空载声级水平见附录E；330kV和500kV变床器的空载市级水平应不超过85dB:10kV级、2500kVA以.上和35kV级/式变压器的声级水由用户和制造厂协商。7.3声级测定
GB/T17468-1998
变压器声级，是以A计权声压级进行测量的，测量方法按GB7328的规定.名：变压器热老化率与寿命
变压器的寿命一般为20年，它是指外部冷却空气为20，在额定电流下运行时，以某种温度等级的绝续材料发生热老化而损坏时规定的。对符合GB1094设计的油浸式电力变斥器，在热点温度为98℃下相对热老化率为1，此热点温度与“在环境温度为20亡和热点温川为78K下运行”相对应。对于干式变压器，其环境溢度也为20℃而热点温度取决于绝缘材料的温度等级，其温度限值如表 3。
绝缘系统的温度等级
105(A)
120(E)
130(B)
155(F)
180(H)
220(C)
额定值
变压器的相对热老化率定义为，绕组热点溢度，C
最高充许值
6F下的热老化率
界下的热老化率
式中：0实际热点温度；
额定热点温度：
= 2(%-8,31e
6.——寿命摄失倍率（例如：油浸式取6K，干式取10K）。额定电流下绕组平均温升的限值K
的取值说明，在额定热点温度的基础上，每增加6（油漫式)或10（干式），其愁寿命减少一半，反之增加倍。
计算存命损失可参考GB/T15164和GB/T17211。9变压器组件
组件应从经行业亡管部门确认合格，产品经运行验证质量稳定的厂家中选择。9.1分接开关
9.1.1有载分接开关应符合GB10230的要求。9.1.2无励磁分接开关应符合JB/T8637的要求。9.2冷却装置
9.2. 1变压器用片式散热器应衍合,B/1 5347的要求9.2.2变压器用风冷却器应符合JB/T8315的要求。9.2.3变压器用水冷却器应符合JB/8316的要求。9.2.4变压器用风扇应符合ZBK41008的要求。9.3油泵
变玉器用油录应符合7.BK41010的要求。9.4封闭母线
封闭丹线选用时，用户应向变正器制造厂提供固定法尝尺寸、封闭母线相间中心距等数据及封闭函线的T作温度，连接方式等。封闭呼线应衍合ZBK41001的要求，9.5压力释放装置
压力释放阀应豹合JB7065的要求，9.6气体继电器
GB/T 17468—1998
气体继电器应符合ZBK45015的要求。500kV变压器装设气体继电器应符合GB/T16274的要求。
9.7储油柜
储油柜应符合JB/T 6484的要求。9.8温度计
9.8.1变压器用压力式温度计符合JB/T6302的要求。9.8.2变压器用电阻温度计符合JB/T7631的要求9.8.3变压器用绕组温度计符合IB/T8450的要求。9.9净油器
净油器成符合产品技术条件的要求。密封式变压器，当用户无特别要求时，可不装设净油器。9.10套管
套管应符合GB4109的要求。
9.11套管式电流互感器
套管式电流互感器分为测量用和保护用两种。选用时应提出相应的额定值，包括额定-次电流、额定二次电流、额定电流比、准确级、额定输出等。除非用户和制造厂另有协议规定，额定值应符合GB1208的规定。
套管式电流互感器选用原则见附录F9.12蝶阀
变压器用蝶阀应符合JB/T5345的要求。9. 13其它组、部件
变压器用的其它组、部件的选用应符合相应标准的要求或技术条件的要求。10标志、起吊、安装和贮存
油浸式电力变压器应符合GB/T6451、GB/T16274租1JB/T2426的规定，千式电力变压器应符合GB/T10228的规定，变压器的安装项月和要求符合GBJ148的规定。11制造厂应提供的技术文件和图表11.1制造厂向设计院提供的技术义件在技术协议书(订货合同)签订后.制造厂应在规定时间内向设计院提供工程设计所必须的图样和有关技术资料。对已有供货的产品(不需设计)应作半个月之内提供。供设计院的图样和资料主要内容包括如下：
a）变压器外型图。外形图内容包括：变压器总体外型尺寸、主体运输重量主要部件重量、油总重量、1：节油箱或器身品重、吊高、起吊位置、千斤顶位置、牵引孔位置、轨距或支座位置，基础尺寸和要求、冷却器或散热器布留、管出线位置和接线端子尺寸、接地端子位置利端了尺寸、梯子位置，连接件（管道法兰)对尺寸、其他必要的安装尺，
b）变压铭牌图或铭牌标志图；
c）变压器本体运输尺寸图：
d）冷却系统（如果有)控制原理图和冷却控制设备接线图；e）主控制箱（如果有)外型图（安装图）：..comGB/T 17468—1998
【）变压器：次保护接线安装图（必要时提供）！多）变压器一次保护设备接线图：h）变压器端了箱接线图；
1）有载分接开关(如果有)电气控制接线图利遥控信号接线图：）经制造厂和用户协商一致，可以提供的资料（一般仅对特大型产品）有：过励避曲线、工频电容(包括线圈之间和线阁对地）,零序阻抗、噪声水平，变压器入口电容、励磁电流谐波分析、窦发短路计算结果或突发短路试验报告。
11.2制造厂向用户提供的技术文件由制造厂向用户提供的技术文件，在订货合同或技术协设书中应明确规定携供文件的数量和有关信息（如收件人，邮寄地址和邮政编码等）。交接方式一般为邮寄，也可随产品一同发运，a）提供11.1中的全部技术文件；b）产品合格证书，包括变压器合格证书、主要部件合格证书（套管、冷却器、开关、气体继电器、各种溢度计等)，
c）产品试验报告。包括变正器试验摄告(除例行试验报告外，其他试验报告提供内容由双方协商嫌定)，主要组部件试验报告；
d）油漫式变压器油化验单(如果规定包括色谱分析)；e）变压器安装使用说明书；
f）套管安装使用说明书；
g）储油柜安装使用说明书+
h）冷却器或散热器（如果有）安装使用说明书：i）讯号温度计、电阻温度计,绕组温度计使用说明书；注：如果有要求，应提供设定位置，）有载分接开关或无励磁分接开关使用说明书：k）装箱单或拆卸览表（般随产品发运）。11.3制遣！问用户提供的主要部件及备件规格图表（用户需要时）a）冷却系统简图（仅对强迫油循环系统）th）梯子、油柜安装图；
c）内部引线走向示意图和内部接地系统示意图；d）冷却器安装图，
c）变床器套管及套管式电流互感器布置示意图（必要时，用户与制造厂协商）：[）主绝缘示意图（必要时，用户与制造厂协商）：g）变压器温度记录碰安装图：
h）二次谎线布置图；
i）电磁或磁屏蔽布置示意图。
11.4对试验的要求
对变压器的例行试验，型式试验和特殊试验应符合GB1094.1或GB6450的要求。有关局部放电的信息见附求G，供选用变压器时参考12术协议
在订购变压器，用户除与制造厂签订合同外，如果需要还应同时签订技术协议，作为台同的技术附件。附录H是荐的技术协议格式.
