【机械行业标准(JB)】 自动冷镦机 模腔尺寸

ICS25.120.10
中华人民共和国机械行业标准
JB/T4024-1999
自动冷机
1999-05-14发布
模腔尺寸
2000-01-01实施
国家机械工业局
JB/T4024—1999

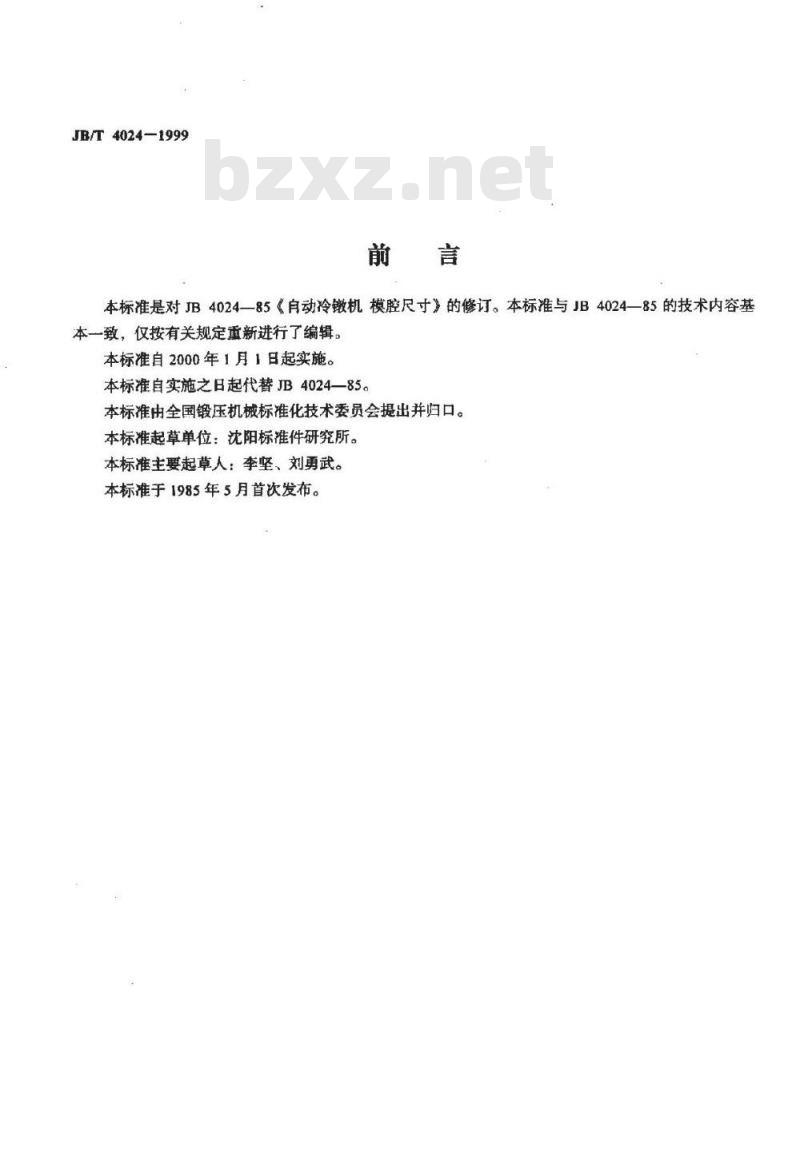

本标准是对JB4024—85《自动冷镦机模腔尺寸》的修订。本标准与JB4024—85的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施。本标准自实施之日起代替JB4024—85。本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位：沈阳标准件研究所。本标准主要起草人：李坚、刘勇武。本标准于1985年5月首次发布。
1范围
中华人民共和国机械行业标准
自动冷镦机
模腔尺寸
本标准规定了自动冷机的模腔尺寸。JB/T4024-1999
代替JB4024-85
本标准适用于采用抗拉强度为588MPa的冷拉钢材加工螺钉、螺栓的双击整模自动冷机、螺栓联合自动冷镦机和螺母自动冷镦机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1801-1979公差与配合尺寸至500mm孔、轴公差带与配合3冷辙机的模腔尺寸

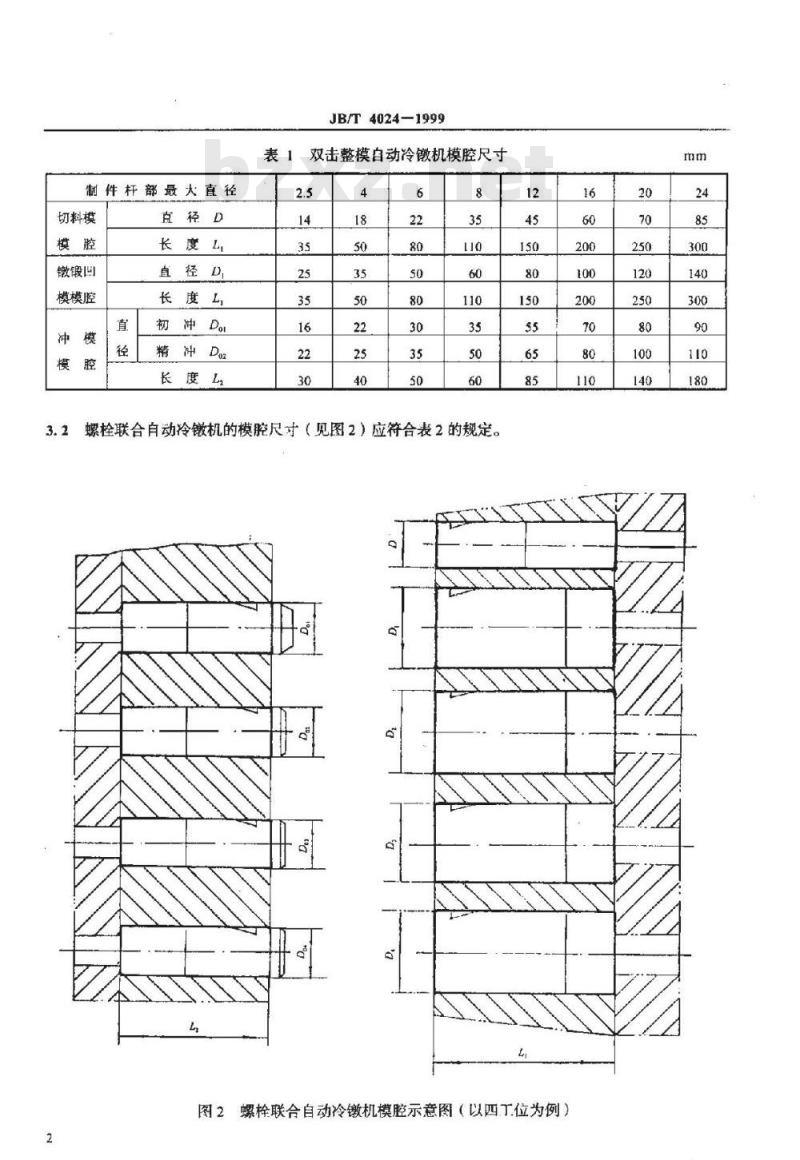

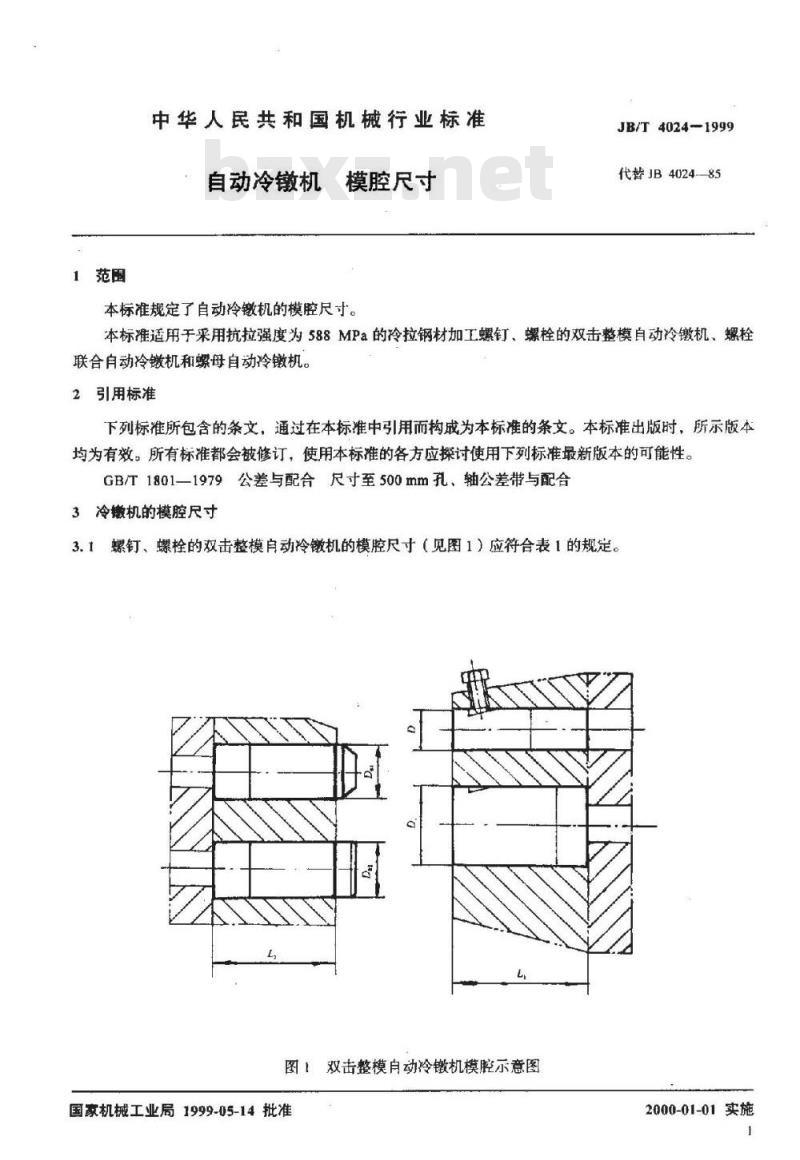

3.1螺钉、螺栓的双击整模自动冷镦机的模腔尺寸（见图1）应符合表1的规定。图！双击整模自动冷镦机模腔示意图国家机械工业局1999-05-14批准2000-01-01实施
制件杆部最大直径
切料模
镦锻回
模模腔
直径D
长度L,
初冲Dor
精冲D2
长度L
JB/T4024—1999
双击整模自动冷镦机模腔尺寸
3.2螺栓联合自动冷镦机的模腔尺寸（见图2）应符合表2的规定。12
图2螺栓联合自动冷镦机模腔示意图（以四工位为例）2
螺栓螺纹最大直径
切料模
镦锻凹
模模腔
直径D
长度L
直径D~D，
长度L
第一1位Da
其余工位DaD.免费标准bzxz.net
长度L
JB/T4024—1999
螺栓联合自动冷镦机模腔尺寸

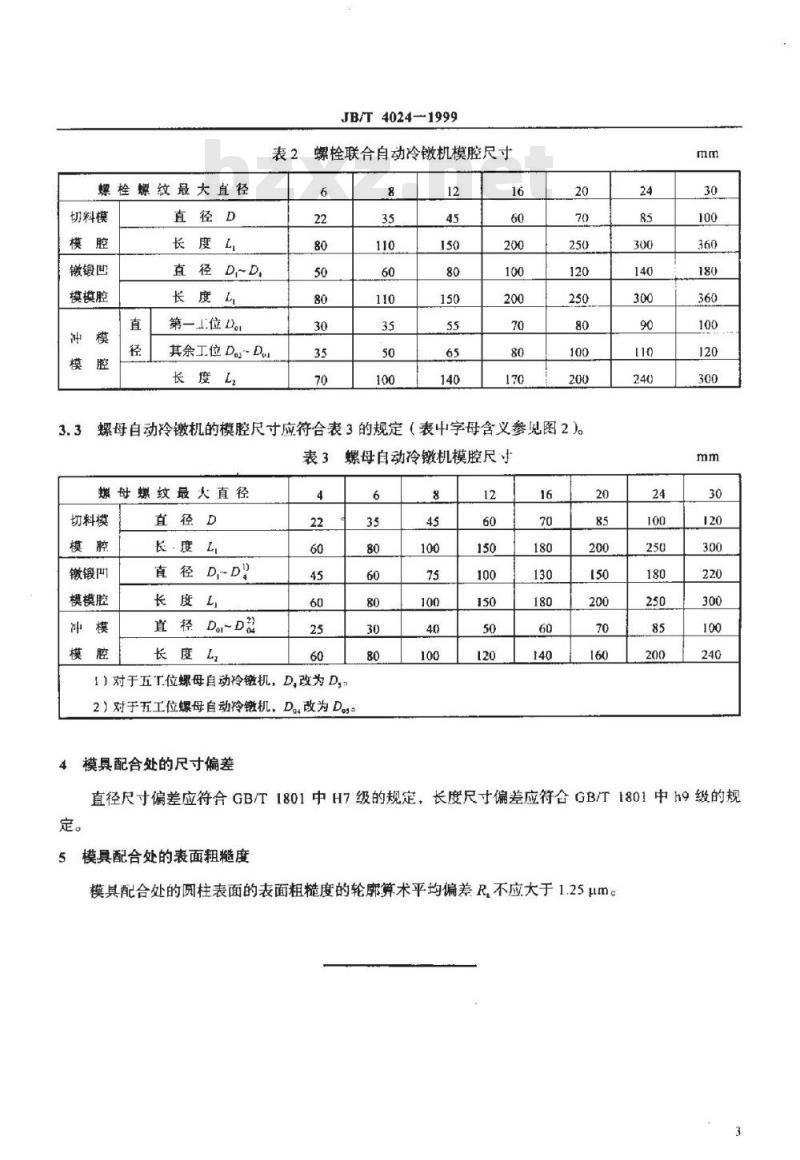

3.3螺母自动冷镦机的模腔尺寸应符合表3的规定（表中字母含义参见图2）。表3
螺母螺纹最火直径
切料模
模模腔
直径D
长度L
直径D~D\
长度L
直径Do~D
长度L
螺母自动冷镦机模腔尺寸
)对于五T位螺母自动冷锻机，D,改为D,；2）对于五工位螺母自动冷锻机，D.4改为D。。模具配合处的尺寸偏差
直径尺寸偏差应符合GB/T1801中H7级的规定，长度尺寸偏差应符合GB/T1801中h9级的规定。
模具配合处的表面粗糙度
模具配合处的圆柱表面的表面粗糙度的轮廓算术平均偏差R.不应大于1.25μmc
