【机械行业标准(JB)】 合金铸造性能测定方法 自由线收缩测定方法

JB/T4022.1-1999

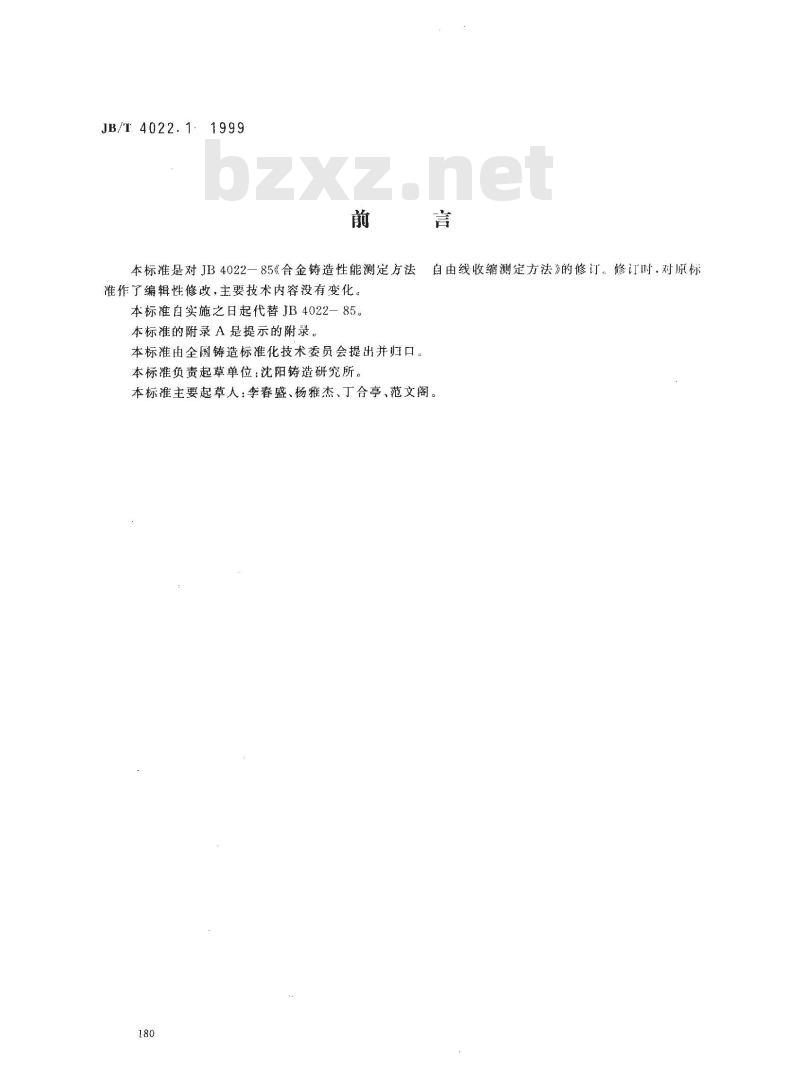

本标准是对JB4022一85《合金铸造性能测定方法准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB402285。本标准的附录A是提示的附录。
本标准由全国铸造标准化技术委员会提出并归口。本标准负责起草单位：沈阳铸造研究所。言
自由线收缩测定方法》的修订。修订时、对原标本标准主要起草人：李春盛、杨雅杰、丁合亭、范文阁。180
1范围

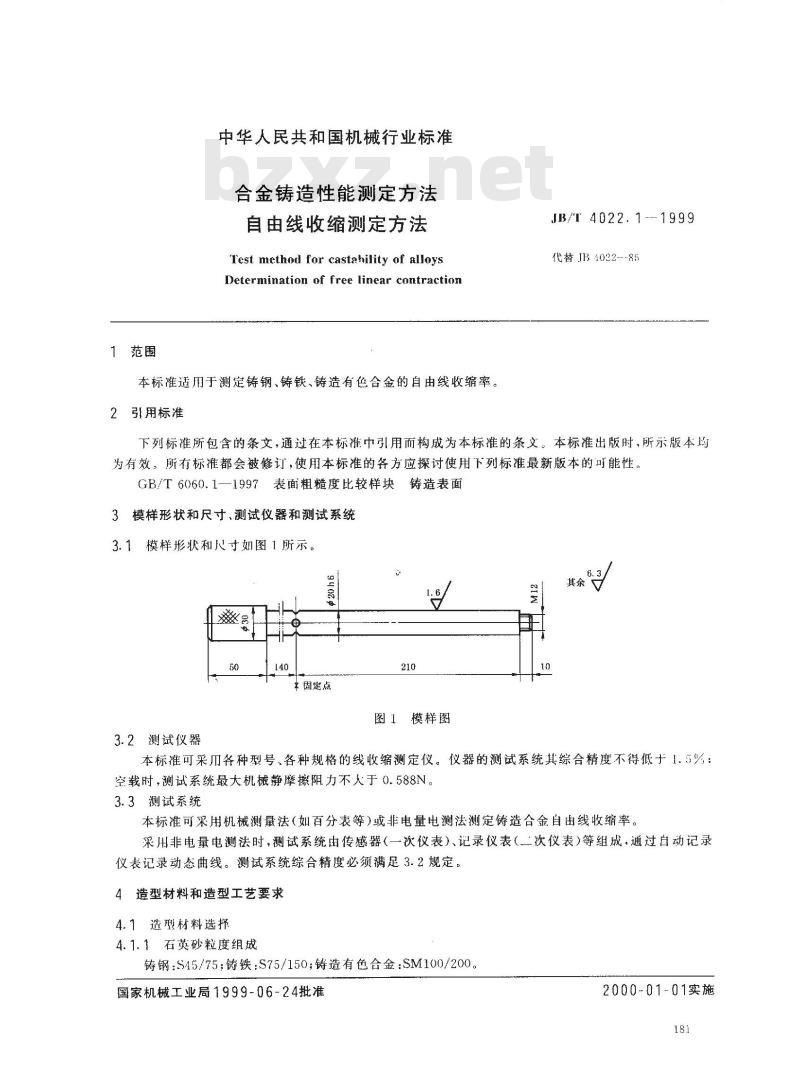

中华人民共和国机械行业标准
合金铸造性能测定方法
自由线收缩测定方法
Test method for castahility of alloysDetermination of free linear contraction本标准适用于测定铸钢、铸铁、铸造有色合金的自由线收缩率。2引用标准
JB/T4022.1-- 1999
代替JB4022---85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6060.1—1997表面粗糙度比较样块铸造表面3模样形状和尺寸、测试仪器和测试系统3.1模样形状和尺寸如图1所示。一st
3.2测试仪器
本固定点
图模样图
本标准可采用各种型号、各种规格的线收缩测定仪。仪器的测试系统其综合精度不得低于1.5%：空载时，测试系统最大机械静摩擦阻力不大于0.588N。3.3测试系统
本标准可采用机械测量法(如百分表等)或非电量电测法测定铸造合金自由线收缩率。采用非电量电测法时，测试系统由传感器（一次仪表）、记录仪表（二次仪表）等组成，通过自动记录仪表记录动态曲线。测试系统综合精度必须满足3.2规定。4造型材料和造型工艺要求
4.1造型材料选择
4.1.1石英砂粒度组成
铸钢：S45/75；铸铁：S75/150；铸造有色合金：SM100/200。国家机械工业局1999-06-24批准2000-01-01实施
4.1.2型砂采用膨润上作粘结剂，JB/T4022.1-1999
4.2铸钢、铸铁、铸造有色合金用的型砂1艺性能指保见表1，推荐配方见附录A（提示的附录）表1
合金种类
铸造有色台金
4.3造型工艺要求
显压强度
39.2---49. 0)
49.0~-58.8
53.9~58.8
4.3.1试样采用湿型铸造，铸型为水平整体型（见图2）热电偶
200±0.175
图2铸型示意图
模样相对砂箱要定位准确，不允许产生松动等现象。4.3.2
铸型径向吃砂量为40~50mm。
湿透气性
：150
4.3.4铸型采用定量造型方法成型。砂型紧实度控制在1.50~~1.65g/cm。4.3.5标距内的型腔表面应光滑完整，拔模应有导向装置。4.3.6铸型扎排气孔，但不得穿透型腔。4.3.7
试样白由端与次仪表用石英杆(管或棒)联结。5测试条件
测试过程的环境温度控谢在10～30C。测试过程的相对湿度控制在30%～85%测试前仪器须校水平，保持试样处于水平状态收缩。测试过程中仪器须避开磁场、振动等干扰因素影响。浇注前传感器应处于相对机械“岑位”，记录仪应处于相对标定“尽位”。试样应在造型完毕后2h内浇注。大
典石英桦
采用热电偶和一次仪表在包内测量浇注温度，浇注温度控制在合金液相线以上50~80（。5.8浇注合金时不允许冲动联结杆和传感器。5.9
浇注后的试样始终处于自然冷却状态，砂箱外表最高温度不大于80（，底座最高温度不大十35℃.
5.10测试终止温度不得高于坏境温度。5.11浇注合金的化学成分应控制在规定含量范围内，并在测试报告中注明其实际成分。注：测试过程中如有上述条件之外的附加条件，必须在测试报告中特殊注明，182
6测试结果的处理
JB/T4022.1—1999
6.1有下述情况之·者，视为测试结采无效。6.1.1试样产生缩孔、缩陷、夹渣、气孔、浇注不足等明显铸造缺陷者。6.1.2试样表面粗糙度按（B/T6060.1检验，其ka值大于25um者。6.2数据处理
6.2.1同-牌号合金，若测试的两次数据相差值小于其算术平均值的3不时，该平均值可定为测试结果。若超过3%进行第三次测试，其最大数据与最小数据相差值小于三次数据的算术平均值的5兴，则该平均值可定为测试结架。若测试数据不满足上述条件，则需重新测试。6.2.2自用线收缩率按式（1)计算：L
自由线收缩率，%；
AL指示器读数或记录器记录值.mm；200模样标长度，mm。
7测试报告的内容
测试报告内容包括：
a）测试日期；
b）合金牌号（并注明浇注合金的实际化学成分）；c）测试系统的装置，仪器的名称型号及制造名；d）仪器精度等级及空载时测试系统最大机械摩擦阻力；e）合金浇注温度及测试终止温度；f）环境温度和环境湿度；此内容来自标准下载网
g）采用动态测试时，需附动态曲线；h）记录仪的记录方式及数轴分度值；1i）砂箱外表最高温度和底座最高温度；j）测试结果；
k）操作者签字，并盖试验报告章；1）附件（提出或不提出留待备香）：合金化学成分分析报告单；
造型材料配方及工艺性能指标报告单，183
合金种类
铸造有色合金
JB/T 4022.1—1999
附录A
(提示的附录）
各种造型材料推荐配方
配比（重量比）
膨润土
4. 5-5. ()
5. 0~~5. 5
4. 5~~5. 0
