【机械行业标准(JB)】 制钉机 精度

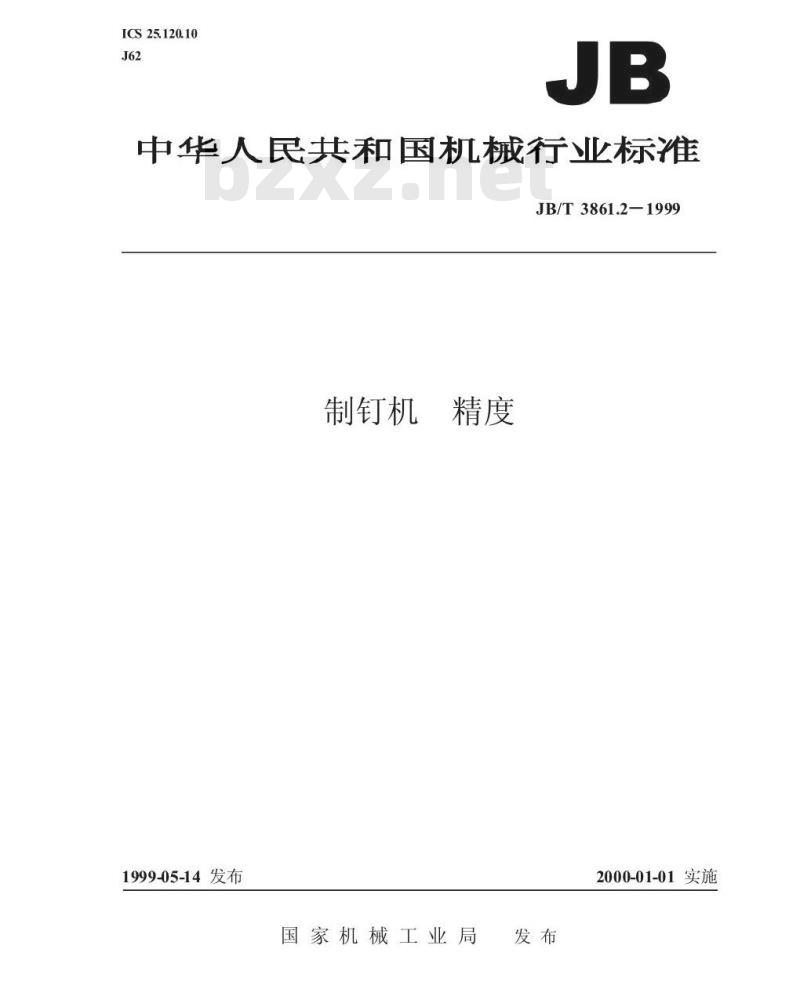

ICS25.120.10
中华人民共和国机械行业标准
JB/T3861.2-1999
制钉机
1999-05-14发布
国家机械工业局
2000-01-01实施
JB/T3861.2—1999

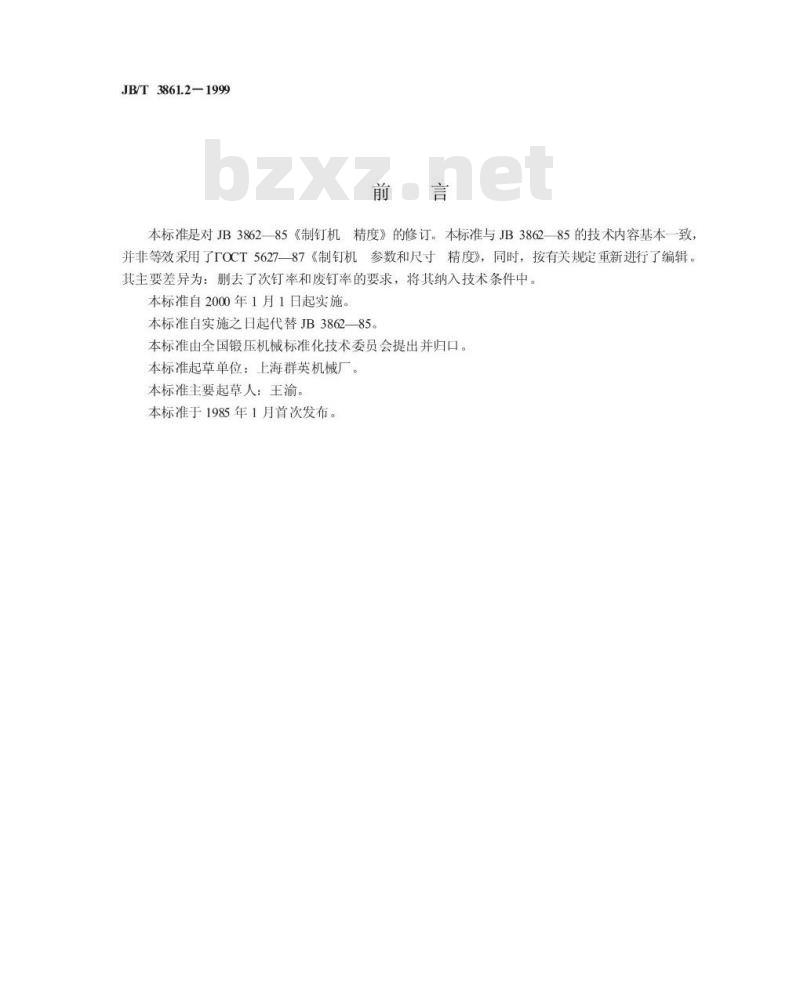

本标准是对JB3862—85《制钉机精度》的修订。本标准与JB386285的技术内容基本一致并非等效采用了TOCT562787《制钉机参数和尺寸精度》，同时，按有关规定重新进行了编辑。其主要差异为：删去了次钉率和废钉率的要求，将其纳入技术条件中。本标准自2000年1月1日起实施。本标准自实施之日起代替JB386285。本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位：上海群英机械厂。本标准主要起草人：王渝。
本标准于1985年1月首次发布。

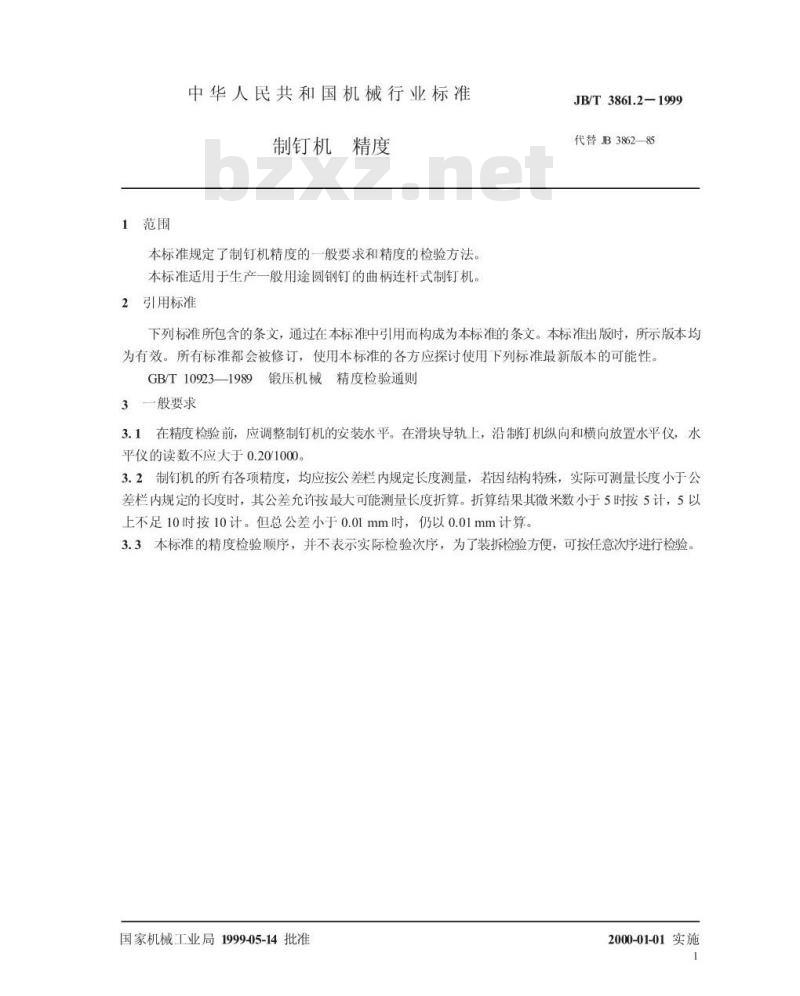

1范围
中华人民共和国机械行业标准
制钉机精度
本标准规定了制钉机精度的一般要求和精度的检验方法。本标准适用于生产一般用途圆钢钉的曲柄连杆式制钉机。引用标准
JB/T3861.2—1999
代替JB3862-85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T109231989锻压机械精度检验通则3一般要求
3.1在精度检验前，应调整制钉机的安装水平。在滑块导轨上，沿制钉机纵向和横向放置水平仪，水平仪的读数不应大于0.20/1000。3.2制钉机的所有各项精度，均应按公差栏内规定长度测量，若因结构特殊，实际可测量长度小于公差栏内规定的长度时，其公差允许按最大可能测量长度折算。折算结果其微米数小于5时按5计，5以上不足10时按10计。但总公差小于0.01mm时，仍以0.01mm计算。3.3本标准的精度检验顺序，并不表示实际检验次序，为了装拆检验方便，可按任意次序进行检验。国家机械工业局1999-05-14批准2000-01-01实施
4制钉机精度检验

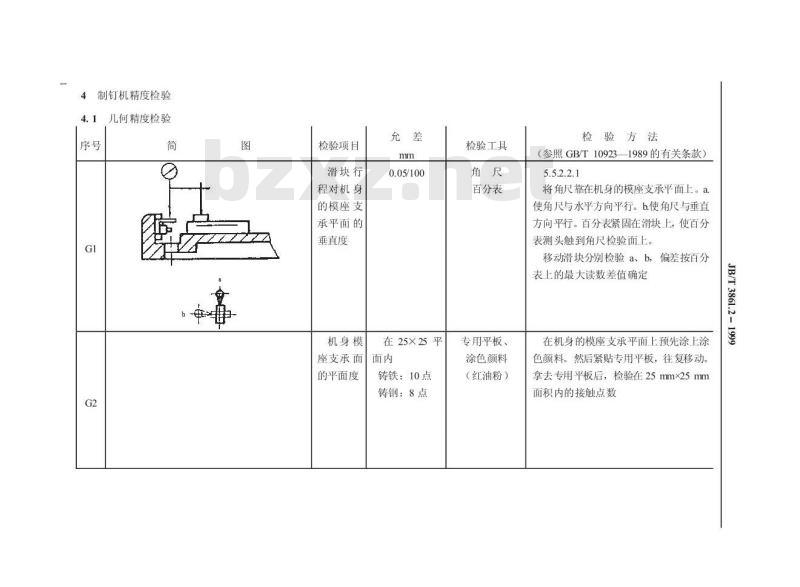

几何精度检验
检验项目
滑块行
程对机身
的模座支
承平面的
垂直度
机身模
座支承面
的平面度
在25X25平
铸铁：10点
铸钢：8点
检验工具bzxz.net
百分表
专用平板、
涂色颜料
（红油粉）
检验方法
（参照GB/T109231989的有关条款）5.5.2.2.1
将角尺靠在机身的模座支承平面上。a.使角尺与水平方向平行。b使角尺与垂直方向平行。百分表紧固在滑块上，使百分表测头触到角尺检验面上。
移动滑块分别检验a、b，偏差按百分表上的最大读数差值确定
在机身的模座支承平面上预先涂上涂色颜料。然后紧贴专用平板，往复移动。拿去专用平板后，检验在25mm×25mm面积内的接触点数
JB/T3861.2-1

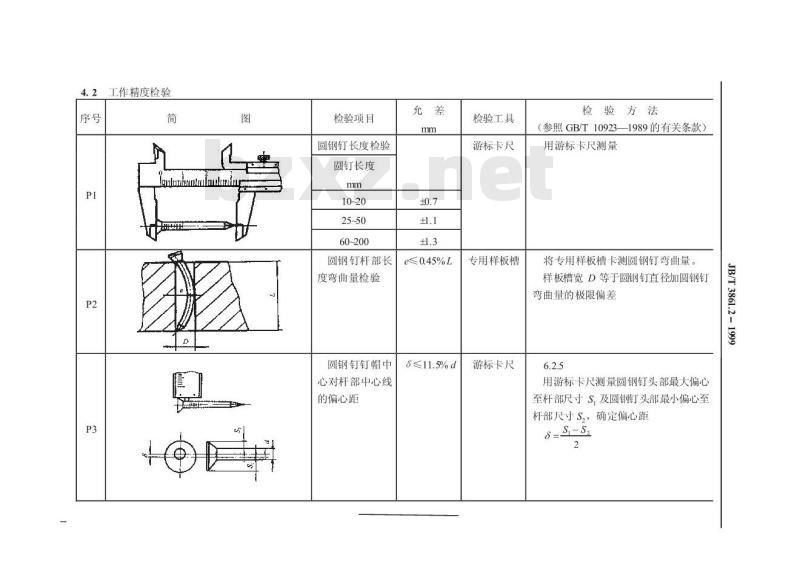

工作精度检验
ulabaana
检验项目
圆钢钉长度检验
圆钉长度
60~200
圆钢钉杆部长
度弯曲量检验
圆钢钉钉帽中
心对杆部中心线
的偏心距
e≤0.45%L
8≤11.5%d
检验工具
游标卡尺
专用样板槽
游标卡尺
检验方法
（参照GB/T10923-—1989的有关条款）用游标卡尺测量
将专用样板槽卡测圆钢钉弯曲量。样板槽宽D等于圆钢钉直径加圆钢钉弯曲量的极限偏差
用游标卡尺测量圆钢钉头部最大偏心至杆部尺寸S及圆钢钉头部最小偏心至杆部尺寸S，确定偏心距
JB/T 3861.2 - 1999
机械行业标准
制钉机精度
JB/T3861.21999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号
：邮编100044）
1/16印张1/2字数8000
开本880×1230
1999年9月第一次印刷
1999年9月第一版
印数1-500
定价500元
99-498
机械工业标准服务网：http/kwwwJB.ac.cn666198
