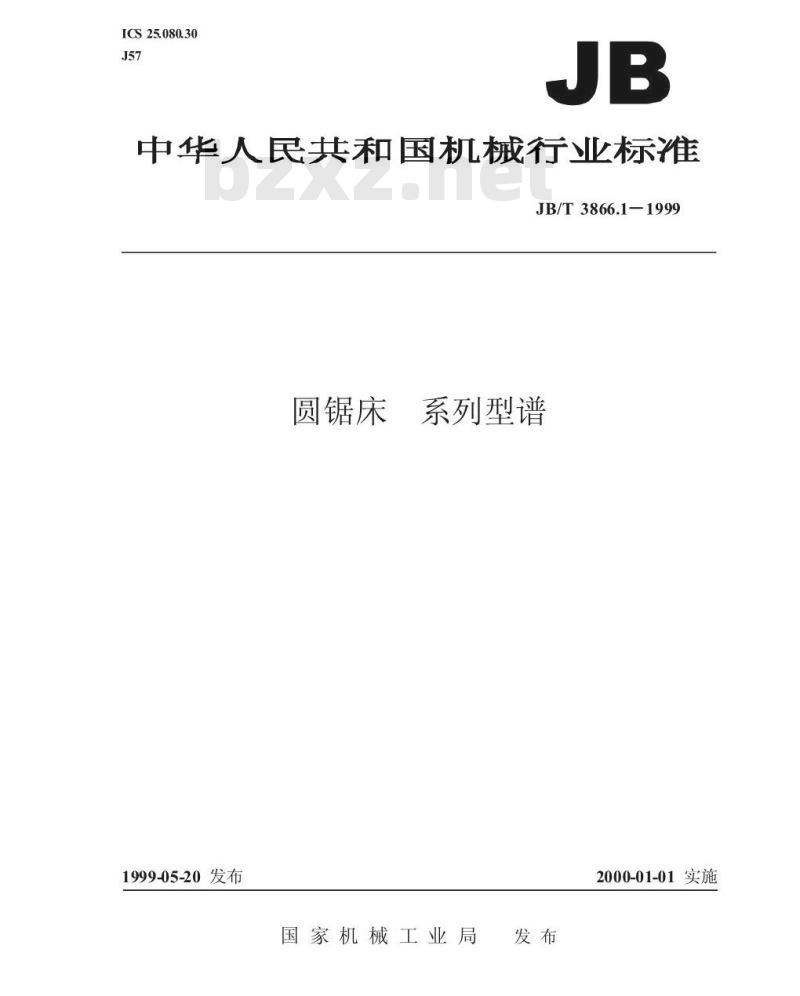

【机械行业标准(JB)】 圆锯床 系列型谱

ICS25.080.30
中华人民共和国机械行业标准
JB/T3866.1-1999
圆锯床
1999-05-20发布
系列型谱
2000-01-01实施
国家机械工业局
JB/T3866.1—1999

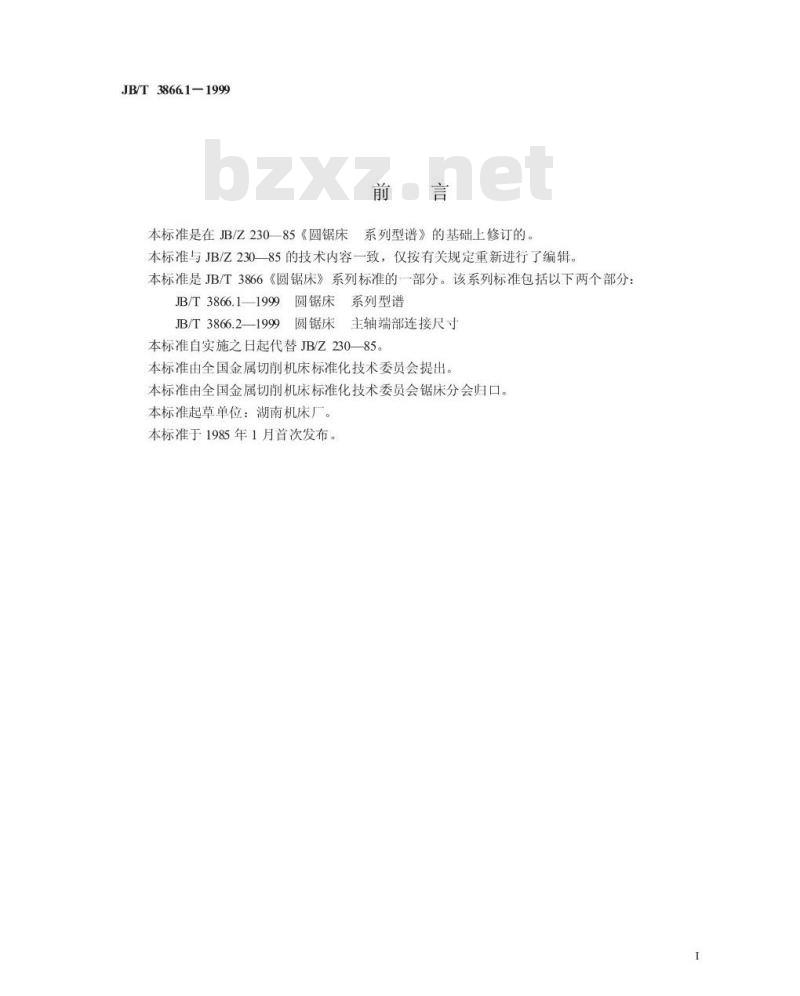

本标准是在JB/Z230—85《圆锯床前言
系列型谱》的基础上修订的
本标准与JB/Z230-85的技术内容一致，仅按有关规定重新进行了编辑。本标准是JB/T3866《圆锯床》系列标准的一部分。该系列标准包括以下两个部分：圆锯床系列型谱
JB/T3866.1—1999
JB/T 3866.2—1999
圆锯床主轴端部连接尺寸
本标准自实施之日起代替JB/Z230—85。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会锯床分会归口。本标准起草单位：湖南机床厂。本标准于1985年1月首次发布。

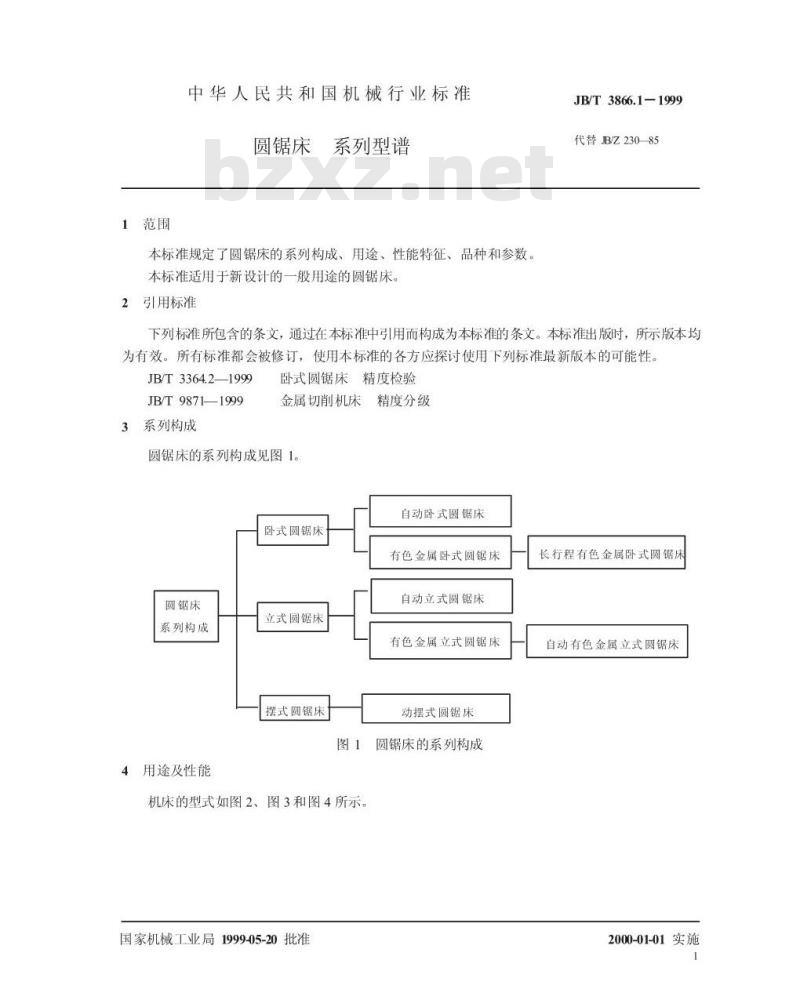

1范围
中华人民共和国机械行业标准
圆锯床
系列型谱
本标准规定了圆锯床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的一般用途的圆锯床。2引用标准
JB/T3866.1-1999
代替JB/Z23085
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T3364.2—1999
JB/T9871—1999
3系列构成
卧式圆锯床精度检验
金属切削机床精度分级
圆锯床的系列构成见图1。
自动卧式圆锯床
卧式圆锯床
有色金属卧式圆锯床
圆锯床
系列构成
4用途及性能
立式圆锯床
摆式圆锯床

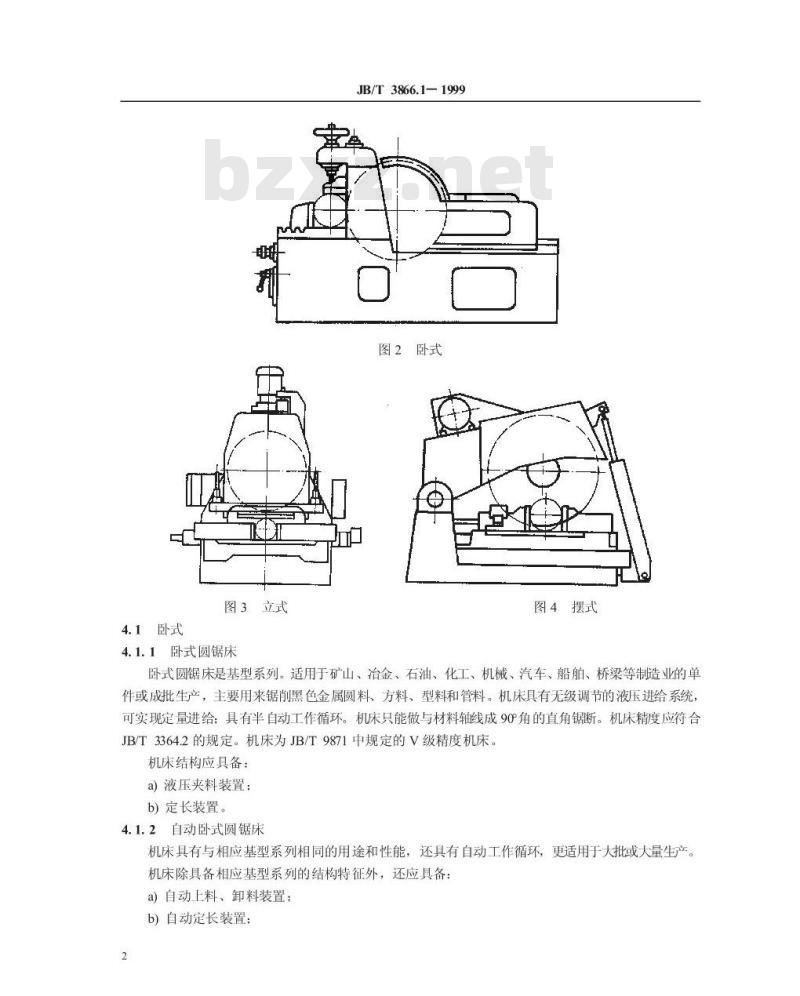

机床的型式如图2、图3和图4所示。国家机械工业局1999-05-20批准自动立式圆锯床
有色金属立式圆锯床
动摆式圆锯床
圆锯床的系列构成
长行程有色金属卧式圆锯床
自动有色金属立式圆锯床
2000-01-01实施
4.1卧式
图3立式
4.1.1卧式圆锯床
JB/T 3866.11999
图2卧式
图4摆式
卧式圆锯床是基型系列。适用于矿山、冶金、石油、化工、机械、汽车、船舶、桥梁等制造业的单件或成批生产，主要用来锯削黑色金属圆料、方料、型料和管料。机床具有无级调节的液压进给系统，可实现定量进给；具有半自动工作循环。机床只能做与材料轴线成90角的直角锯断。机床精度应符合JB/T3364.2的规定。机床为JB/T9871中规定的V级精度机床。机床结构应具备：
a)液压夹料装置：
b)定长装置。
4.1.2自动卧式圆锯床
机床具有与相应基型系列相同的用途和性能，还具有自动工作循环，更适用于大批或大量生产。机床除具备相应基型系列的结构特征外，还应具备：a)自动上料、卸料装置：
b）自动定长装置：
c）自动记数装置。

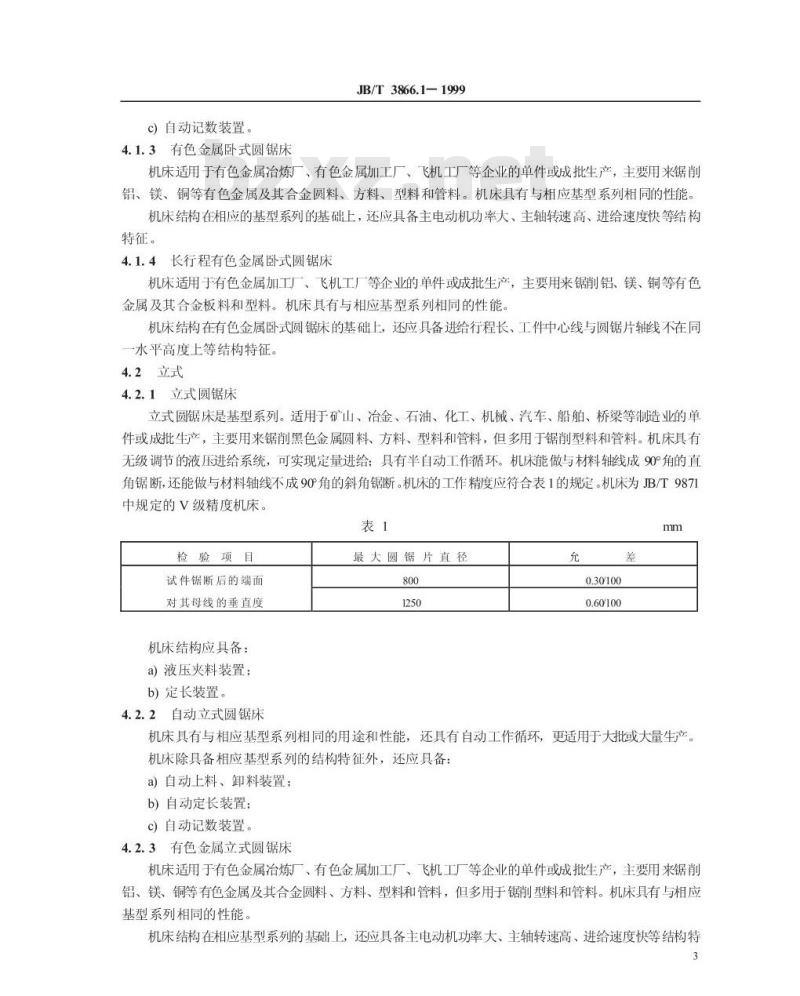

4.1.3有色金属卧式圆锯床
JB/T3866.11999
机床适用于有色金属冶炼厂、有色金属加工厂、飞机工厂等企业的单件或成批生产，主要用来锯削铝、镁、铜等有色金属及其合金圆料、方料、型料和管料。机床具有与相应基型系列相同的性能。机床结构在相应的基型系列的基础上，还应具备主电动机功率大、主轴转速高、进给速度快等结构特征。
4.1.4长行程有色金属卧式圆锯床机床适用于有色金属加工厂、飞机工厂等企业的单件或成批生产，主要用来锯削铝、镁、铜等有色金属及其合金板料和型料。机床具有与相应基型系列相同的性能。机床结构在有色金属卧式圆锯床的基础上，还应具备进给行程长、工件中心线与圆锯片轴线不在同一水平高度上等结构特征。
4.2立式
4.2.1立式圆锯床
立式圆锯床是基型系列。适用于矿山、冶金、石油、化工、机械、汽车、船舶、桥梁等制造业的单件或成批生产，主要用来锯削黑色金属圆料、方料、型料和管料，但多用于锯削型料和管料。机床具有无级调节的液压进给系统，可实现定量进给；具有半自动工作循环。机床能做与材料轴线成90°角的直角锯断，还能做与材料轴线不成90角的斜角锯断。机床的工作精度应符合表1的规定。机床为JB/T9871中规定的V级精度机床。
检验项目
试件锯断后的端面
对其母线的垂直度
机床结构应具备：
a)液压夹料装置；
b）定长装置。
4.2.2自动立式圆锯床
最大圆锯片直径
机床具有与相应基型系列相同的用途和性能，还具有自动工作循环，更适用于大批域大量生产。机床除具备相应基型系列的结构特征外，还应具备：a）自动上料、卸料装置：
b）自动定长装置
c)自动记数装置。
4.2.3有色金属立式圆锯床
机床适用于有色金属冶炼厂、有色金属加工厂、飞机工厂等企业的单件或成批生产，主要用来锯削铝、镁、铜等有色金属及其合金圆料、方料、型料和管料，但多用于锯削型料和管料。机床具有与相应基型系列相同的性能。
机床结构在相应基型系列的基础上，还应具备主电动机功率大、主轴转速高、进给速度快等结构特3
4.2.4自动有色金属立式圆锯床
JB/T3866.11999
机床具有与相应有色金属立式圆锯床相同的用途和性能，还具有自动工作循环，更适用于大批或大量生产。
机床除具备相应基型系列和有色金属立式圆锯床的结构特征外，还应具备：a）自动上料、卸料装置：
b）自动定长装置：
c）自动记数装置。
4.3摆式
4.3.1摆式圆锯床
摆式圆锯床是基型系列。适用于矿山、冶金、石油、化工、机械、汽车、船舶、桥梁等制造业的单件或成批生产，主要用来锯削黑色金属圆料、方料、型料和管料。机床具有无级调节的液压进给系统。可实现定压或定量进给：具有半自动工作循环。机床能做与材料轴线成90角的直角锯断，还能做与材料轴线不成90角的斜角锯断。机床的工作精度应符合表2的规定。机床为JB/T9871中规定的V级精度机床。
检验项目
试件锯断后的端面
对其母线的垂直度
机床结构应具备：
a)液压夹料装置；
b)定长装置。
最大圆锯片直径
≤500
最大圆锯片直径为315mm的摆式圆锯床适用于中、小型企业的单件或成批生产。由于其体积小重量轻，更适用于地质勘探、水电维修、建筑施工等野外作业。主要用来锯削黑色金属圆料、方料、型料和管料。机床结构具备手动机械夹料装置、定长装置和手动进给等结构特征。4.3.2自动摆式圆锯床
机床具有与相应基型系列相同的用途和性能，还具有自动工作循环，更适用于大批或大量生产。机床结构除具备相应基型系列的结构特征外，还应具备：a）自动上料、卸料装置：
b）自动定长装置
e）自动记数装置。
5品种
5.1卧式圆锯床的品种见表3。
最大圆锯片直径mm
卧式圆锯床
自动卧式圆锯床
有色金属卧式圆锯床
长行程有色金属卧式圆锯床
注：ⅡI系列为过渡系列。
立式圆锯床的品种见表4。
最大圆锯片直径mm
JB/T3866.1—1999
立式圆锯床
自动立式圆锯床
有色金属立式圆锯床
自动有色金属立式圆锯床
摆式圆锯床的品种见表5.
最大圆锯片直径
6参数
摆式圆锯床bZxz.net
自动摆式圆锯床
卧式圆锯床的参数见表6。
最大圆锯片直径
最大锯削直径
主轴定心直径
驱动孔中心圆直径mm
驱动销直径
主轴转速
进给速度
主电动机功率
25-500
2立式圆锯床的参数见表7
12-400
25~500
25~400
12-400
最大圆锯片直径
最大锯前直径
主轴定心直径
驱动孔中心圆直径
驱动销直径
主轴转速
进给速度
主电动机功率
mm/min
摆式圆锯床的参数见表8
最大圆锯片直径
最大锯削直径
主轴定心直径
驱动孔中心圆直径
驱动销直径
主轴转速
进给速度
主电动机功率
mm/min
JB/T3866.1—1999
25-500
6.4有色金属卧式和立式圆锯床的参数见表9表9
最大圆锯片直径
最大锯削直径
主轴定心直径
驱动孔中心圆直径
驱动销直径
主轴转速
进给速度
主电动机功率
长行程有色金属卧式圆锯床的参数见表10。500
25-500
32-315
25-1000
12-400
12-400
26-160
12-800
最大圆锯片直径
最大锯削直径
最大锯削厚度
主轴定心直径
驱动孔中心圆直径
驱动销直径
主轴转速
进给速度
主电动机功率
mm/min
JB/T 3866.1—1999
32-315
25-1000
26-160
12-800
