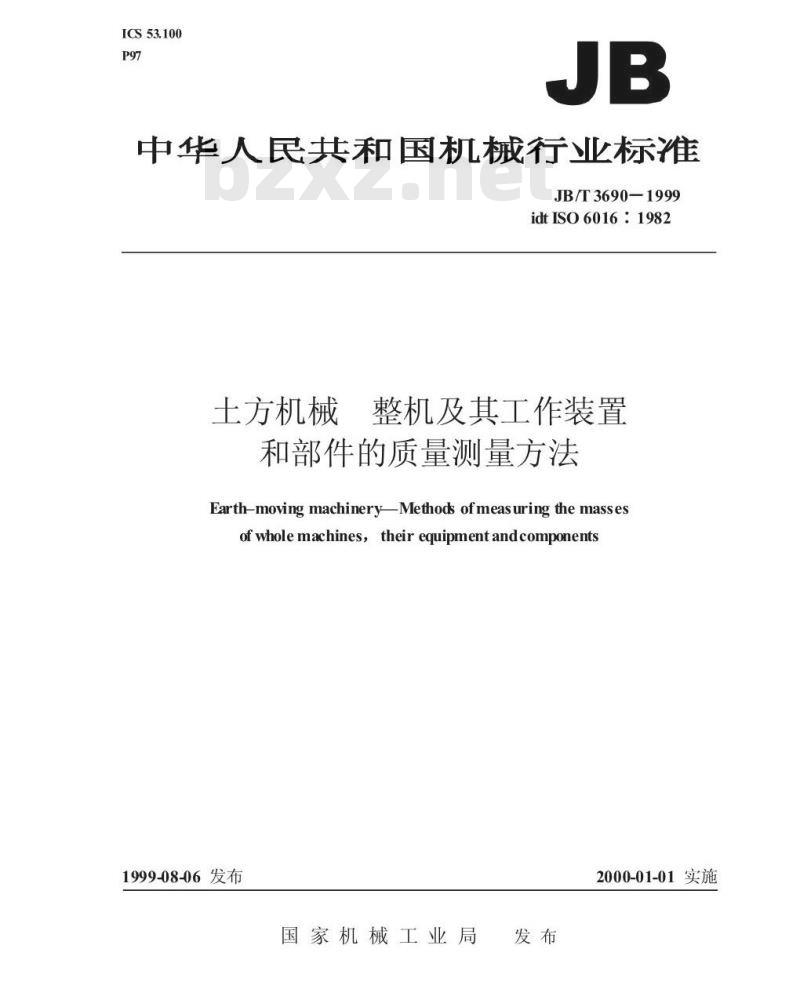

【机械行业标准(JB)】 土方机械 整机及其工作装置和部件的质量测量方法

ICS53.100
中华人民共和国机械行业标准，JB/T3690-1999
idt ISO 6016 : 1982
土方机械
整机及其工作装置
和部件的质量测量方法
Earth-moving machineryMethods of measuring the mass esof wholemachines,theirequipmentandcomponents1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T3690—1999

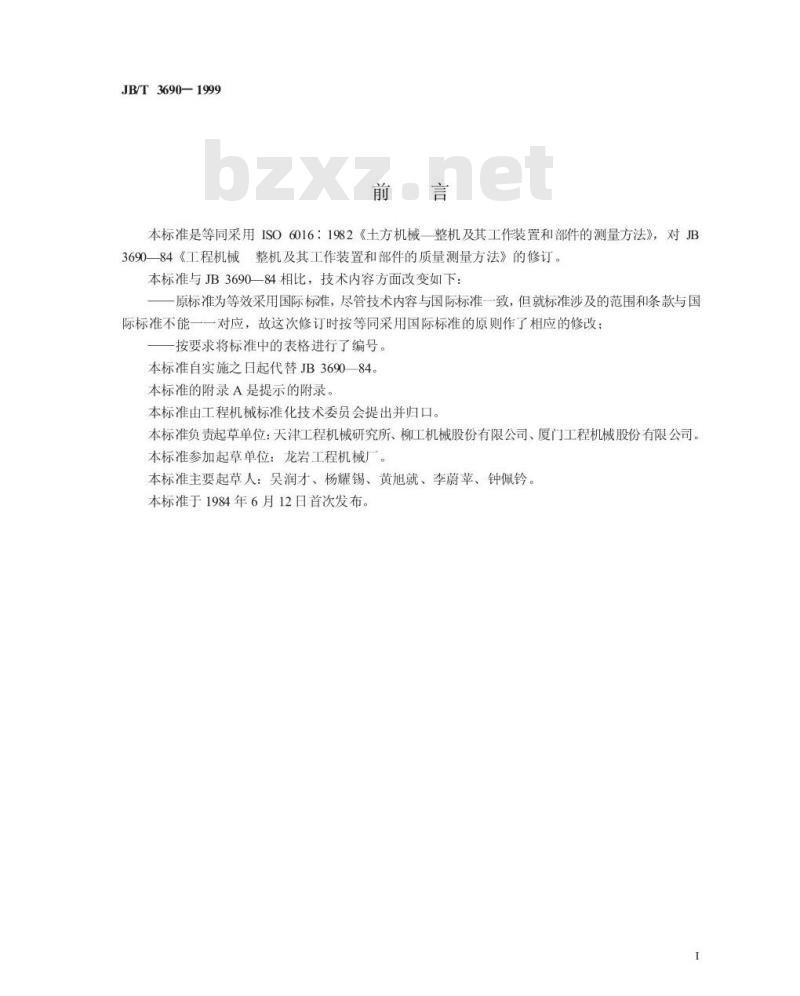

本标准是等同采用ISO6016：1982《土方机械一整机及其工作装置和部件的测量方法》，对JB369084《工程机械整机及其工作装置和部件的质量测量方法》的修订。本标准与JB3690一84相比，技术内容方面改变如下：一原标准为等效采用国际标准，尽管技术内容与国际标准一致，但就标准涉及的范围和条款与国际标准不能一一对应，故这次修订时按等同采用国际标准的原则作了相应的修改：一按要求将标准中的表格进行了编号。本标准自实施之日起代替JB369084。本标准的附录A是提示的附录
本标准由工程机械标准化技术委员会提出并归口。本标准负责起草单位：天津工程机械研究所、柳工机械股份有限公司、厦门工程机械股份有限公司。本标准参加起草单位：龙岩工程机械厂。本标准主要起草人：吴润才、杨耀锡、黄旭就、李蔚苹、钟佩铃。本标准于1984年6月12日首次发布。1
JB/T3690—1999

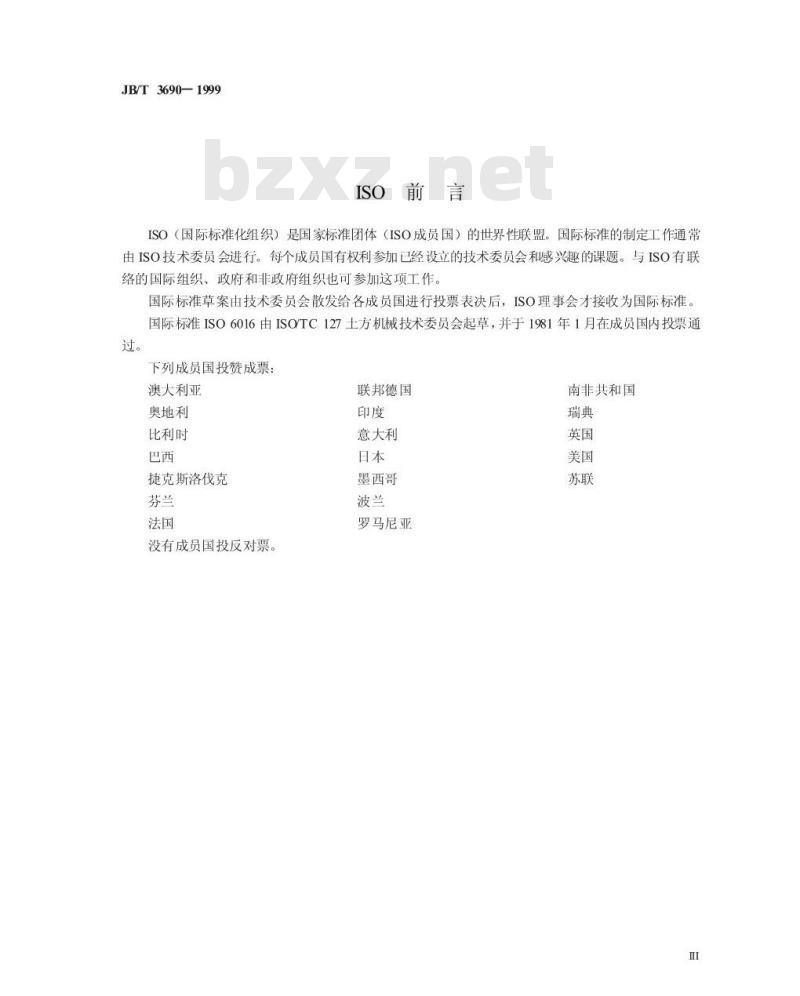

ISO前言
ISO（国际标准化组织）是国家标准团体（ISO成员国）的世界性联盟。国际标准的制定工作通常由ISO技术委员会进行。每个成员国有权利参加已经设立的技术委员会和感兴趣的课题。与ISO有联络的国际组织、政府和非政府组织也可参加这项工作。国际标准草案由技术委员会散发给各成员国进行投票表决后，ISO理事会才接收为国际标准国际标准ISO6016由ISO/TC127土方机械技术委员会起草，并于1981年1月在成员国内投票通过。
下列成员国投赞成票：
澳大利亚
奥地利
比利时
捷克斯洛伐克
没有成员国投反对票。
联邦德国
意大利
墨西哥
罗马尼亚
南非共和国

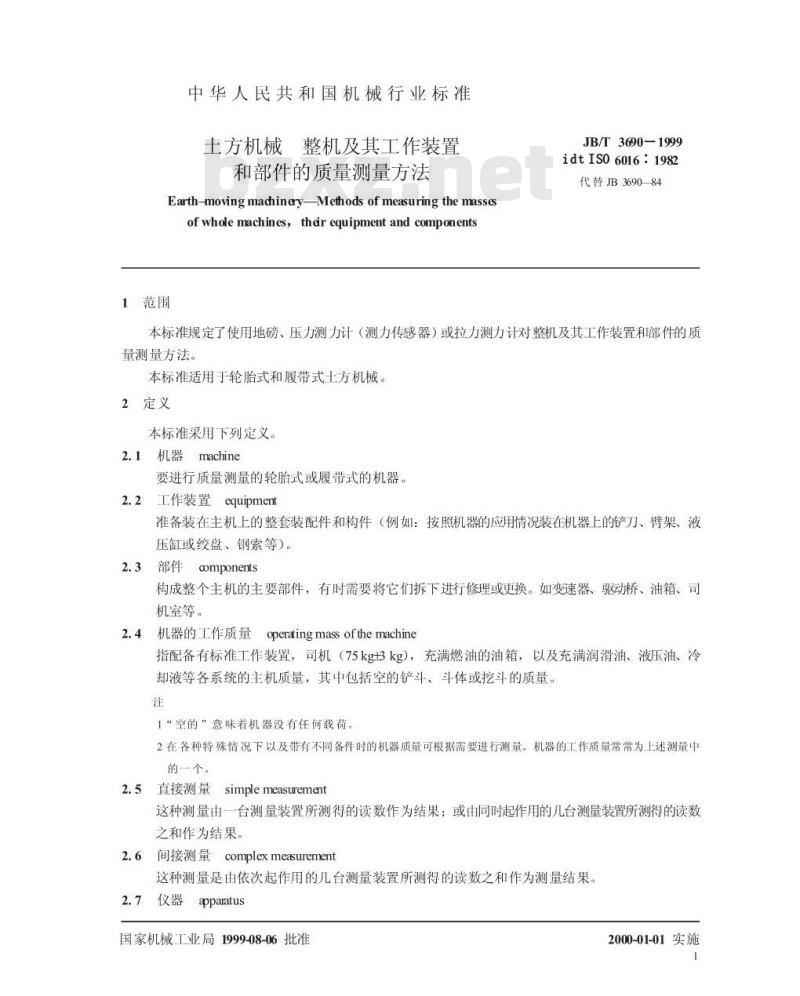

中华人民共和国机械行业标准
十方机械
整机及其工作装置
和部件的质量测量方法
Earth-movingmadhinaryMethodsofmeasuringthemassesofwholemachines，tharequipmentandcomponents1范围
JB/T3690-1999
idtIS06016:1982
代替JB3690-84
本标准规定了使用地磅、压力测力计（测力传感器）或拉力测力计对整机及其工作装置和部件的质量测量方法。
本标准适用于轮胎式和履带式土方机械。2定义
本标准采用下列定义。
2.1机器machine
要进行质量测量的轮胎式或履带式的机器。工作装置equipment
准备装在主机上的整套装配件和构件（例如：按照机器的应用情况装在机器上的铲刀、臂架、液压缸或绞盘、钢索等）。
2.3部件components
构成整个主机的主要部件，有时需要将它们拆下进行修理或更换。如变速器、驱动桥、油箱、司机室等。
2.4机器的工作质量operaingmassofthemachine指配备有标准工作装置，司机（75kg3kg），充满燃油的油箱，以及充满润滑油、液压油、冷却液等各系统的主机质量，其中包括空的铲斗、斗体或挖斗的质量。注
「“空的”意味着机器没有任何载荷。2在各种特殊情况下以及带有不同备件时的机器质量可根据需要进行测量。机器的工作质量常常为上述测量中的一个。
2.5直接测量simplemeasurement这种测量由一台测量装置所测得的读数作为结果；或由同时起作用的几台测量装置所测得的读数之和作为结果。
间接测量complexmeasurement
这种测量是由依次起作用的几台测量装置所测得的读数之和作为测量结果。2.7仪器apparatus
国家机械工业局1999-08-06批准2000-01-01实施
JB/T3690-1999

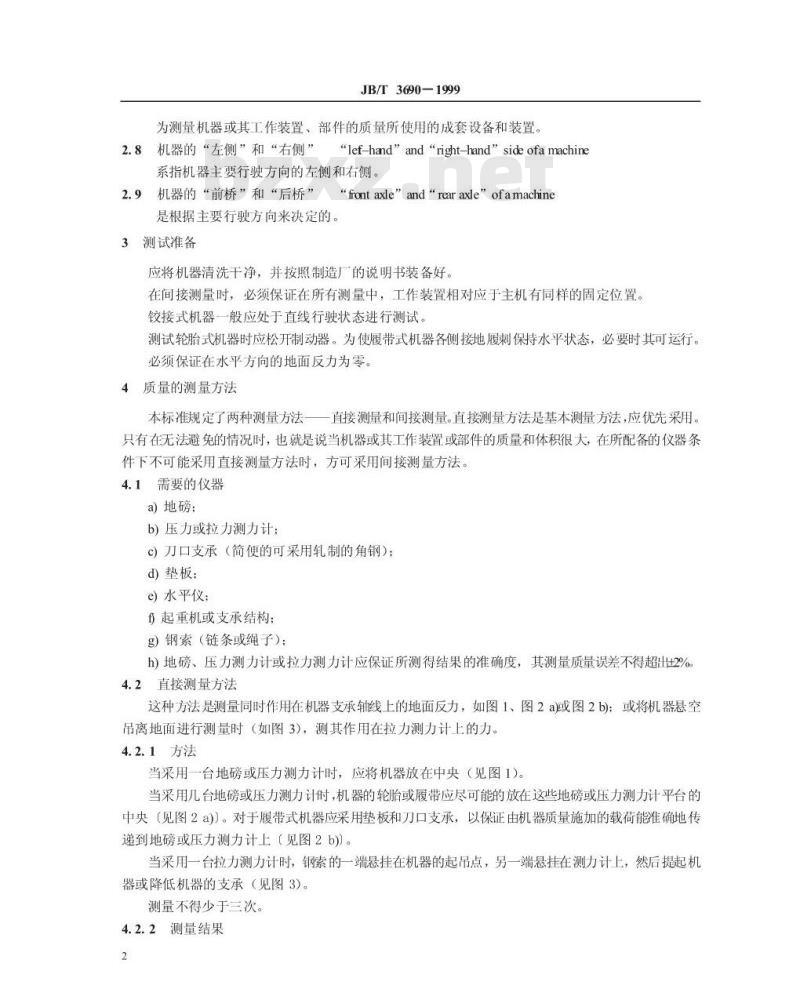

为测量机器或其工作装置、部件的质量所使用的成套设备和装置。2.8机器的“左侧”和“右侧”“lef-hand”and“right-hand”sideofamachine系指机器主要行驶方向的左侧和右侧。2.9机器的“前桥”和“后桥”“frontaxle”and“rearaxle”ofamachine是根据主要行驶方向来决定的。3测试准备
应将机器清洗干净，并按照制造厂的说明书装备好。在间接测量时，必须保证在所有测量中，工作装置相对应于主机有同样的固定位置。铰接式机器一般应处于直线行驶状态进行测试。测试轮胎式机器时应松开制动器。为使履带式机器各侧接地履刺保持水平状态，必要时其可运行。必须保证在水平方向的地面反力为零。4质量的测量方法
本标准规定了两种测量方法一一直接测量和间接测量。直接测量方法是基本测量方法，应优先采用。只有在无法避免的情况时，也就是说当机器或其工作装置或部件的质量和体积很大，在所配备的仪器条件下不可能采用直接测量方法时，方可采用间接测量方法。4.1需要的仪器
a)地磅：
b）压力或拉力测力计；
c）刀口支承（简便的可采用轧制的角钢）；d)垫板；
e)水平仪；
f起重机或支承结构：
g）钢索（链条或绳子)：
h）地磅、压力测力计或拉力测力计应保证所测得结果的准确度，其测量质量误差不得超出±2%4.2直接测量方法
这种方法是测量同时作用在机器支承轴线上的地面反力，如图1、图2a)或图2b)：或将机器悬空吊离地面进行测量时（如图3），测其作用在拉力测力计上的力。4.2.1方法
当采用一台地磅或压力测力计时，应将机器放在中央（见图1）。当采用几台地磅或压力测力计时，机器的轮胎或履带应尽可能的放在这些地磅或压力测力计平台的中央（见图2a。对于履带式机器应采用垫板和刀口支承，以保证由机器质量施加的载荷能准确地传递到地磅或压力测力计上（见图2b)）。当采用一台拉力测力计时，钢索的一端悬挂在机器的起吊点，另一端悬挂在测力计上，然后提起机器或降低机器的支承（见图3）
测量不得少于三次。
4.2.2测量结果
JB/T3690-1999
每次测量结果应根据所采用的测量方法扣除那些垫板、刀口支承或钢索的质量。最后结果应取不少于三次连续测量值的算术平均值。图1地磅
4.3间接测量方法
图2地磅或压力测力计
图3起重机吊钩测力计
此方法包括依次测量作用在机器支承轴线上的地面反力（即前桥或后桥轴线，左侧或右侧轮胎或履带轴线），此时机器应按照图4a)，图4b），图5a)或图5b)进行布置。应采用地磅或压力测力计。
不推荐采用拉力测力计。
4.3.1方法
当采用一台地磅或压力测力计时，机器应依次逐桥地放在平台上（见图4a)和图4b)）或依次逐侧地放在平台上（右侧或左侧）（见图5a)和图5b))，而另外的桥（侧）则支承在靠近地磅的硬表面上，此时测出的结果为机器的部分质量。3
JB/T3690-1999
当采用几台压力测力计时，它们应依次放在每个支承轴的轴线下（前或后）或放在左侧或右侧的轮胎或履带的中线下，同时使机器保持水平位置。不推荐使用拉力测力计，但如果采用时，应按附录A（提示的附录）的规定。测量不得少于三次。
4.3.2测量结果
测量结果应扣除垫板、刀口支承和钢索的质量。最终的测试结果应为三次中逐次测量的算术平均值。常常会出现这种情况，前桥和后桥或左侧和右侧的总的质量，由于地磅平台与周围地面之间的水平差别，或由于测量仪器的精度所限，其结果并不等于机器的工作质量，故提出：a)轮胎式机器总的质量，应采用前后质量之和；b）履带式机器总的质量，应采用左侧和右侧质量之和。4.4测量工作装置或部件的质量
可采用两种方法中的任何一种来测量工作装置或部件的质量，但应优先采用直接测量方法。为此可根据工作装置或部件的质量和体积来选用4.1给出的任何测量仪器。垫板
5测量结果报告
测量报告应至少包括下列内容。5.1有关被测机器方面：
a）制造厂名称：
b)型式：
e）型号：
d)系列号：
图4地磅或压力测力计
图5地磅或压力测力计
JB/T3690-1999
e）对测量时机器的情况和其它特性进行说明（配备的工作装置、部件、平衡重、工具、备件、轮胎压力等)；
f测量日期：
g）测量负责人。
所使用的仪器及测量方法
对所用称重仪器和测量方法的说明。5.3www.bzxz.net
机器工作质量及其它规定条件下的机器质量按表1记录表1
测量位置
测量值
平均值
测量位置
测量值
平均值
JB/T3690-1999
附录A
（提示的附录）
拉力式测力计一
一测量方法
A1测量时，机器应保持在水平位置，测力计的悬挂点应位于：a）当在机器的前桥或后桥称重时，测力计的悬挂点必须准确地位于：由所给定的前桥域后桥所决定的垂直面与整机主纵轴轴线所决定的垂直平面的交线上，见图Ala)和图A1b)：b）当在机器的一侧称重时，测力计的悬挂点必须准确地位于：由左侧或右侧的车轮或履带相应的纵轴轴线所决定的垂直平面与整机主横轴轴线所决定的垂直平面上，见图A2a)和图A2b)。泡书构
起码哟
力测力计
按力测力计
阔索与测力计的悬我点
钢索与测力计的悬接点
图A1机器前桥或后桥的称重
JB/T3690-1999
起的询
技力测方计
钢素与测力计
的总持点
拉力测力计
图A2机器一侧的称重
钢案与测力计
的总社点
机械行业标准
土方机械整机及其工作装置
和部件的质量测量方法
JB/T3690—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
字数18.000
开本880×12301/16印张1号
2000年3月第一版
2000年3月第一次印刷
印数1-500
定价1000元
编号99-1279
机械工业标准服务网：http:/hvwwJB.ac.cn6660690
