ICS73.120

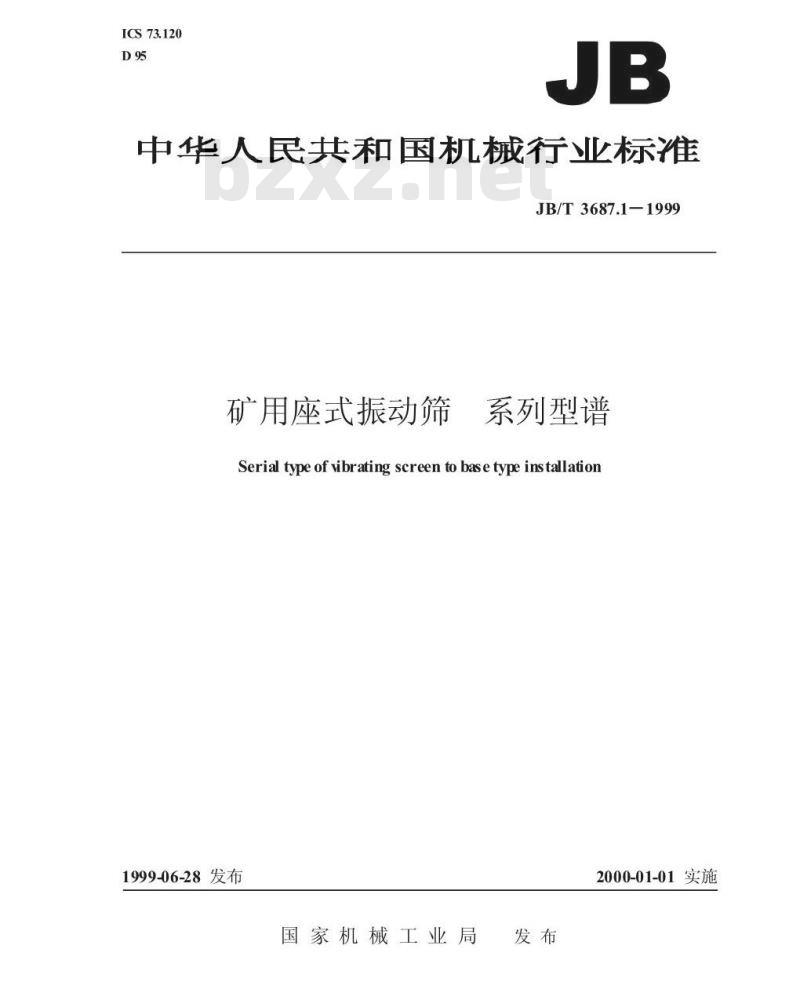

中华人民共和国机械行业标准
JB/T3687.1-1999
矿用座式振动筛
系列型谱
Serial type of vibrating screen to base type installation1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T3687.1-1999

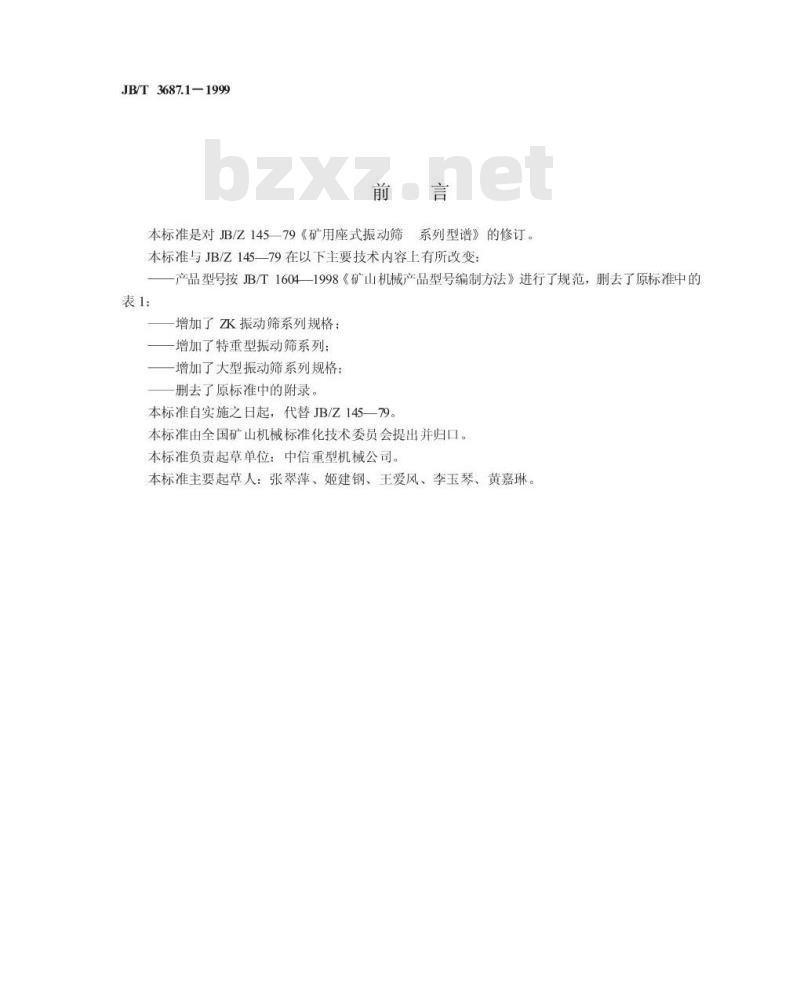

本标准是对JB/Z14579《矿用座式振动筛蒂系列型谱》的修订。
本标准与JB/Z14579在以下主要技术内容上有所改变：—产品型号按JB/T1604—1998《矿山机械产品型号编制方法》进行了规范，删去了原标准中的表1
-增加了ZK振动筛系列规格：
一增加了特重型振动筛系列：
一增加了大型振动筛系列规格：删去了原标准中的附录。
本标准自实施之日起，代替JB/Z145一79。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：张翠萍、姬建钢、王爱风、李玉琴、黄嘉琳。1范围
中华人民共和国机械行业标准
矿用座式振动筛
系列型谱

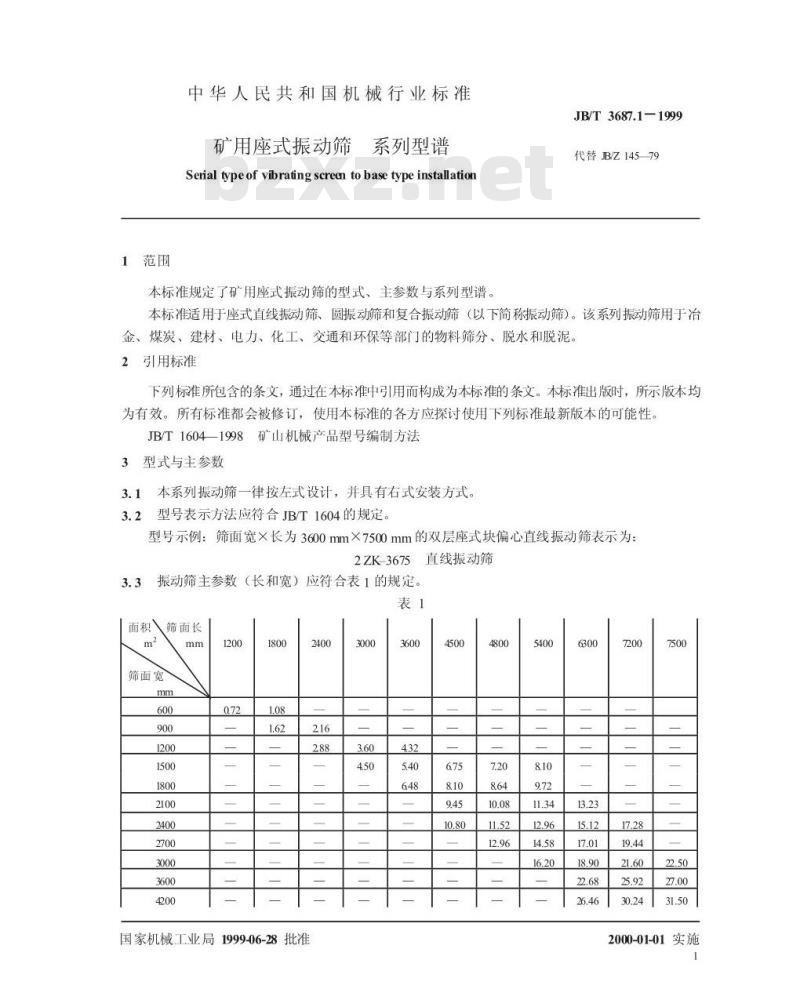

Serialtypeofvibratingscrentobasetypeinstallation本标准规定了矿用座式振动筛的型式、主参数与系列型谱JB/T3687.1-1999
代替JB/Z14579
本标准适用于座式直线振动筛、圆振动筛和复合振动筛（以下简称振动筛）。该系列振动筛用于冶金、煤炭、建材、电力、化工、交通和环保等部门的物料筛分、脱水和脱泥。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T1604一1998矿山机械产品型号编制方法3型式与主参数
3.1本系列振动筛一律按左式设计，并具有右式安装方式。型号表示方法应符合JB/T1604的规定。3.2
型号示例：筛面宽×长为3600mm×7500mm的双层座式块偏心直线振动筛表示为：2ZK-3675直线振动筛
振动筛主参数（长和宽）应符合表1的规定。表1
面积）
筛面长
筛面宽
国家机械工业局1999-06-28批准3000
2000-01-01实施

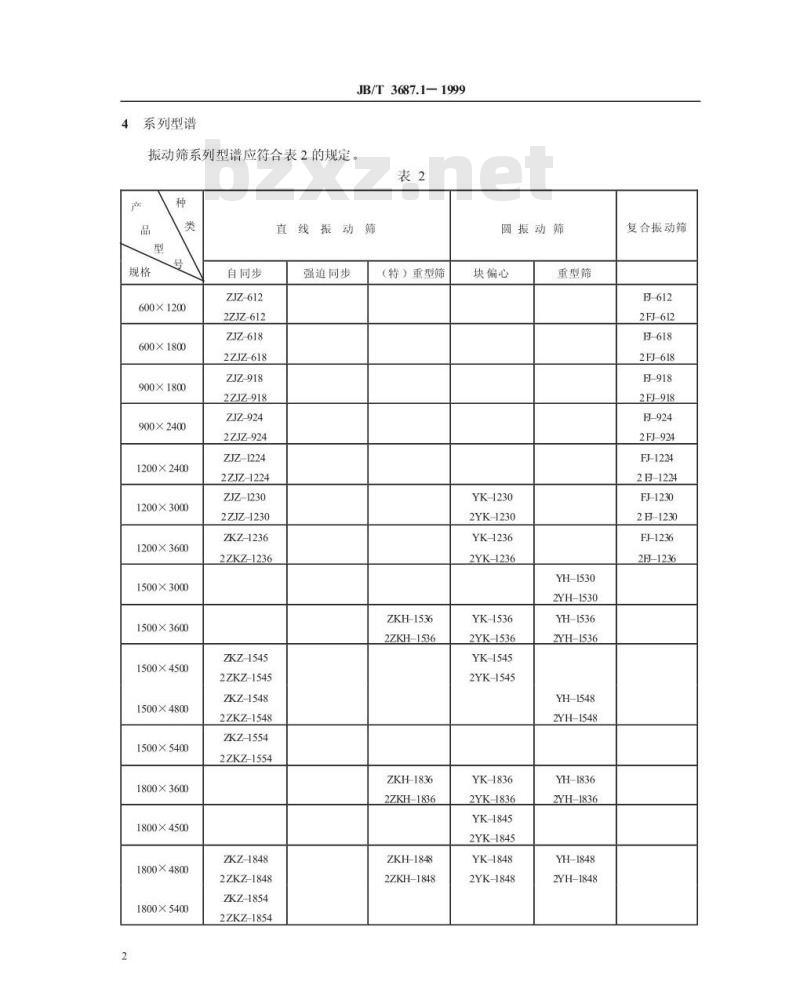

4系列型谱
振动筛系列型谱应符合表2的规定产
600×1200
600×1800
900×1800
900×2400
1200×2400
1200×3000
1200×3600
1500×3000
1500×3600
1500×4500
1500×4800
1500×5400
1800×3600
1800×4500
1800×4800
1800×5400
自同步
ZJZ-612
2ZIZ-612
ZJZ-618
2ZJZ-618
ZJZ-918
2ZJZ-918
ZJZ-924
2ZJZ-924
ZJZ-1224
2ZJZ-1224
ZJZ-1230
2ZJZ-1230
ZKZ-1236
2ZKZ-1236
JB/T3687.1-1999
直线振动筛
强迫同步
ZKZ-1545
2ZKZ-1545
ZKZ-1548
2ZKZ-1548
ZKZ-1554
2ZKZ-1554
ZKZ-1848
2ZKZ-1848
ZKZ-1854
2ZKZ-1854
（特）重型筛
ZKH-1536
2ZKH-1536
ZKH-1836
2ZKH-1836
ZKH-1848
2ZKH-1848
圆振动筛
块偏心
YK-1230
2YK-1230
YK-1236
2YK-1236
YK-1536
2YK-1536
YK-1545
2YK-1545
YK-1836
2YK-1836
YK-1845
2YK-1845
YK-1848
2YK-1848
重型筛
YH-1530
2YH-1530
YH-1536
2YH-1536
YH-1548
2YH-1548
YH-1836
2YH-1836
YH-1848
2YH-1848
复合振动筛
2FI-612
2FJ-618
2FJ-918
EL-924
2FJ-924
F-1224
2E-1224
FH-1230
2E-1230
FF-1236
2F-1236
2100×4500
2100×4800wwW.bzxz.Net
2100×5400
2100×6300
2400×4500
2400X4800
2400×5400
2400×6300
2400×7200
2700×4800
2700×5400
2700×6300
2700×7200
3000×5400
3000×6300
3000×7200
3000×7500
自同步
ZKZ-2145
2ZKZ-2145
ZKZ-2148
2ZKZ-2148
ZKZ-2154
2ZKZ-2154
ZKZ-2163
2ZKZ-2163
ZKZ-2448
2ZKZ-2448
ZKZ-2463
2ZKZ-2463
ZKZ-2472
2ZKZ-2472
ZKZ-2763
2ZKZ-2763
ZKZ-3063
2ZKZ-3063
ZKZ-3072
2ZKZ-3072
JB/T3687.1-1999
表2（续）
直线振动筛
强迫同步
ZK-2148
2ZK-2148
ZK-2163
2ZK-2163
ZK-2448
2ZK-2448
ZK-2463
2ZK-2463
ZK-2763
27K-2763
ZK-3063
2ZK-3063
ZK-3072
2ZK-3072
（特）重型筛
ZKH-2148
2ZKH-2148
ZKH-2163
2ZKH-2163
ZKH-2448
2ZKH-2448
ZKH-2463
2ZKH-2463
圆振动筛
块偏心
YK-2145
2YK-2145
YK-2154
2YK-2154
YK-2163
2YK-2163
YK-2445
2YK-2445
YK-2448
2YK-2448
YK-2454
2YK-2454
YK-2754
2YK-2754
YK-2763
2YK-2763
YK-3054
2YK-3054
YK-3063
2YK-3063
重型筛
YH-2148
2YH-2148
YH-2163
2YH-2163
YH-2448
2YH-2448
YH-2463
2YH-2463
复合振动筛
3600×6300
3600×7200
3600×7500
4200×6300
4200×7200
4200×7500
自同步
ZKZ-3663
2ZKZ-3663
ZKZ-3675
2ZKZ-3675
ZKZ-4275
2ZKZ-4275
JB/T3687.1-1999
表2（完）
直线振动筛
强追同步
ZK-3663
2ZK-3663
ZK-3675
2ZK-3675
（特）重型筛
1型号ZJZ原为ZB，ZKZ原为ZKB，FJ原为FQ，YH原为Y。2特重型用TH表示。
圆振动筛
块偏心
重型筛
复合振动筛
