- JB/T3683-2001
- 已作废
标准号:
JB/T 3683-2001
标准名称:
土方机械 操纵的舒适区域与可及范围
标准类别:
机械行业标准(JB)
英文名称:
Comfort zone and reach range for earth-moving machinery operation标准状态:
已作废-
发布日期:
2001-04-03 -
实施日期:
2001-10-01 -
作废日期:
2009-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
330.44 KB
替代情况:
替代JB/T 3683-1984;被GB/T 21935-2008代替采标情况:
eqv ISO 6682:1986

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
JB/T 3683-2001 本标准等效采用ISO 6682:1986《土方机械 操纵的舒适区域与可及范围》及ISO 6682:1986/Amd.1:1989《土方机械 操纵的舒适区域与可及范围 修正案1》。 本标准是对JB/T 3683-1984《工程机械 操纵的舒适区域与可及范围》的修订。修订时给出了矮小身材司机值应提供的特定调节装置的曲率中心和半径。 本标准根据身材高矮不同的司机在司机座椅上按交错的可及能力,规定了操纵装置的舒适区域与可及范围。 本标准可做为设计土方机械司机室操纵装置的指导性技术文件。 本标准于1984年4月首次发布,本次是第一次修订。 JB/T 3683-2001 土方机械 操纵的舒适区域与可及范围 JB/T3683-2001

部分标准内容:

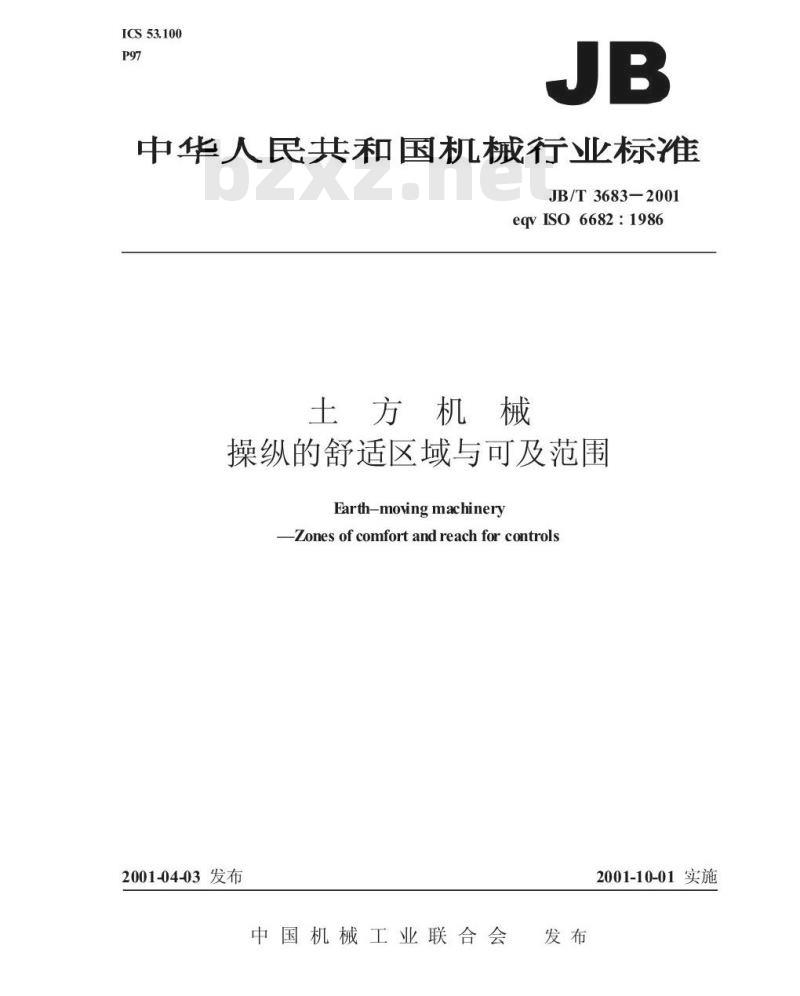

ICS53.100
中华人民共和国机械行业标准
JB/T3683-2001
eqvISo6682:1986
土方机械
操纵的舒适区域与可及范围
Earth-movingmachinery
-Zonesofcomfortandreachforcontrols2001-04-03发布
中国机械工业联合会
2001-10-01实施
JB/T3683-2001

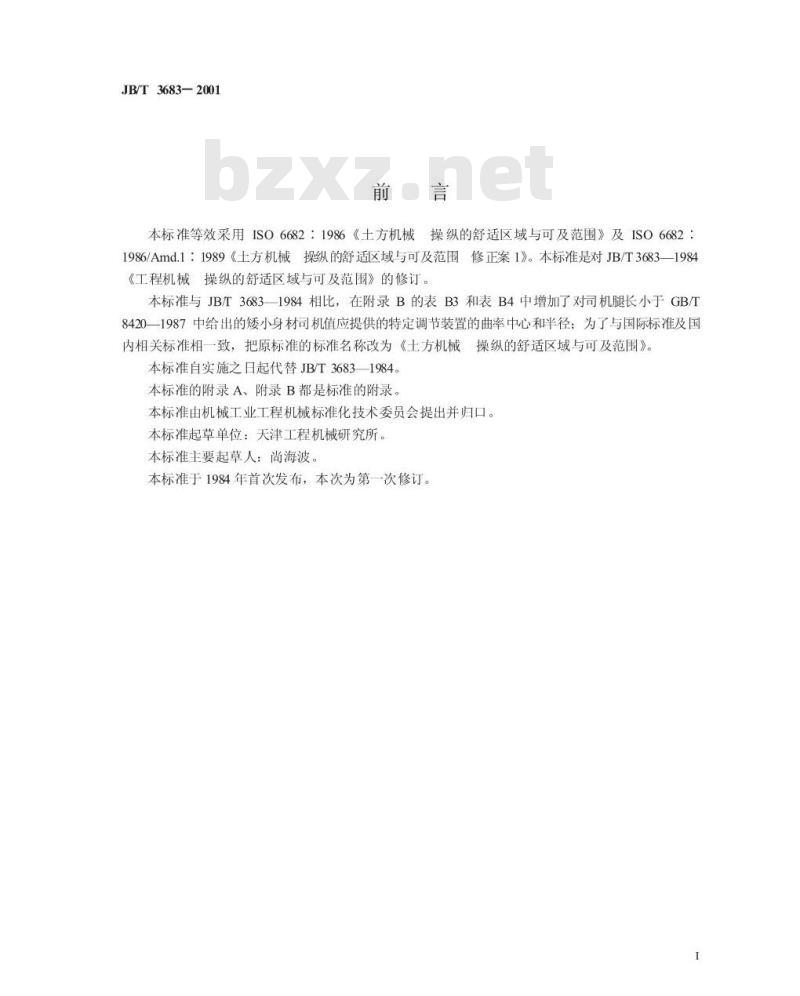

本标准等效采用ISO6682:1986《土方机械操纵的舒适区域与可及范围》及ISO6682:1986/Amd.1:1989《土方机械操纵的舒适区域与可及范围修正案1》。本标准是对JB/T36831984《工程机械操纵的舒适区域与可及范围》的修订。本标准与JB/T3683-1984相比,在附录B的表B3和表B4中增加了对司机腿长小于GB/T8420—1987中给出的矮小身材司机值应提供的特定调节装置的曲率中心和半径:为了与国际标准及国成操纵的舒适区域与可及范围》。内相关标准相一致,把原标准的标准名称改为《土方机械本标准自实施之日起代替JB/T36831984.本标准的附录A、附录B都是标准的附录。本标准由机械工业工程机械标准化技术委员会提出并归口。本标准起草单位:天津工程机械研究所。本标准主要起草人:尚海波。
本标准于1984年首次发布,本次为第一次修订。1
JB/T3683—2001

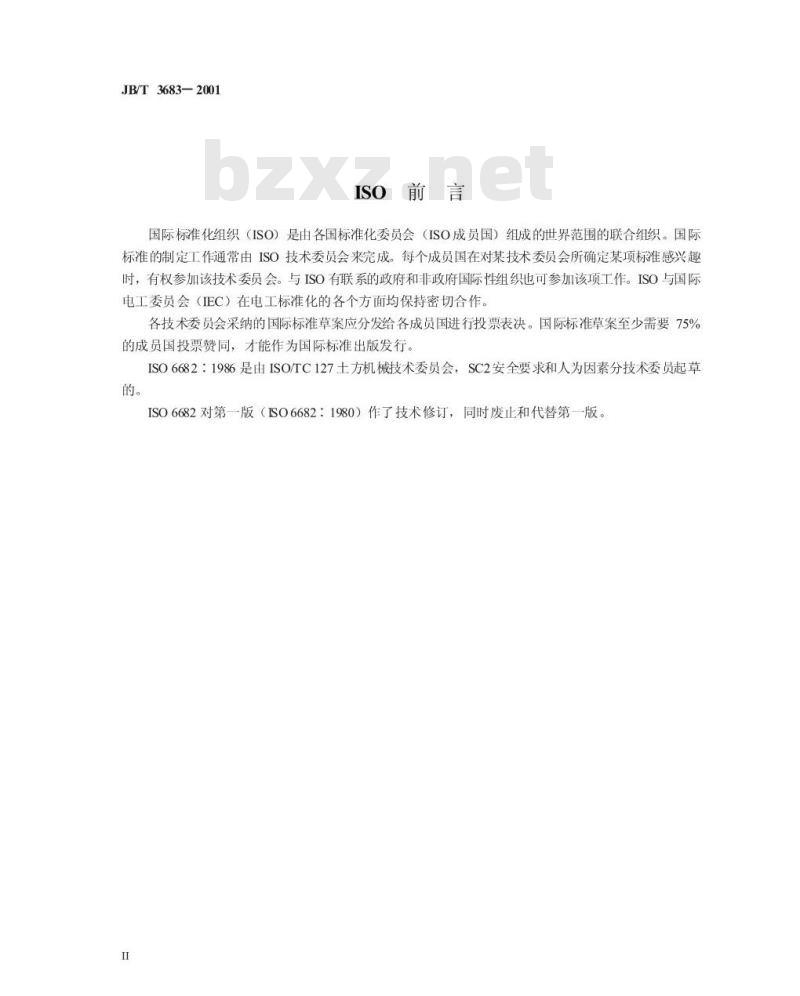

ISO前言
国际标准化组织(ISO)是由各国标准化委员会(ISO成员国)组成的世界范围的联合组织。国际标准的制定工作通常由ISO技术委员会来完成。每个成员国在对某技术委员会所确定某项标准感兴趣时,有权参加该技术委员会。与ISO有联系的政府和非政府国际性组织也可参加该项工作。ISO与国际电工委员会(IEC)在电工标准化的各个方面均保持密切合作。各技术委员会采纳的国际标准草案应分发给各成员国进行投票表决。国际标准草案至少需要75%的成员国投票赞同,才能作为国际标准出版发行。ISO6682:1986是由ISO/TC127土方机械技术委员会,SC2安全要求和人为因素分技术委员起草的。
ISO.6682对第一版(ISO6682:1980)作了技术修订,同时废止和代替第一版。1范围

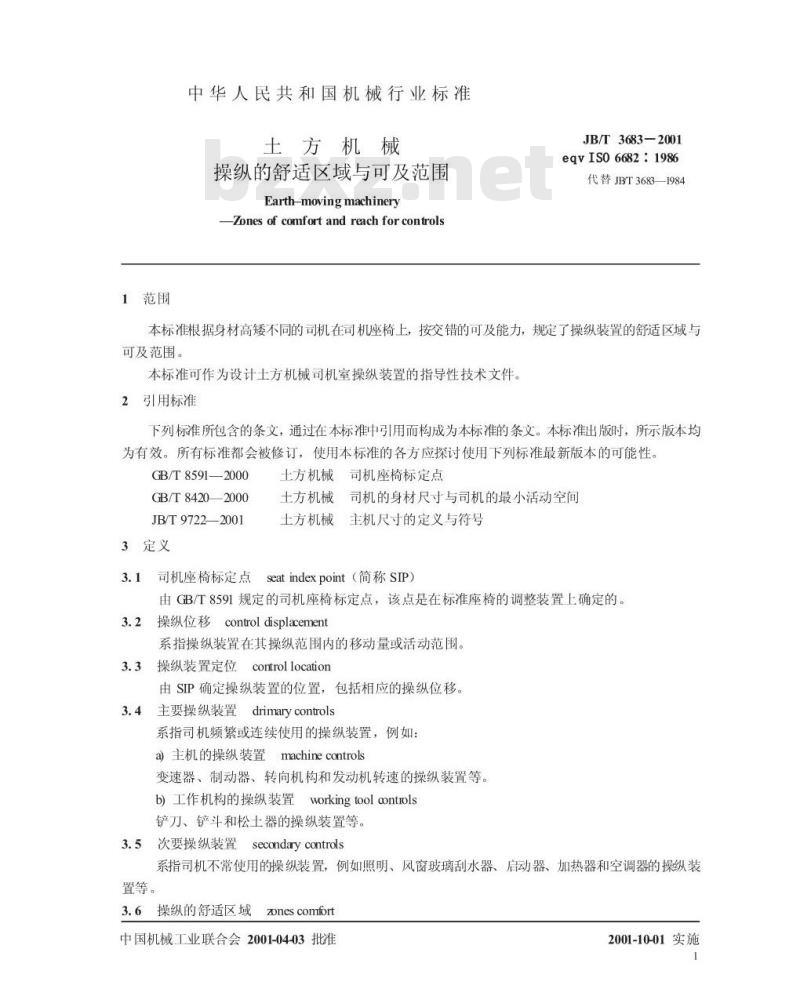

中华人民共和国机械行业标准
土方机械
操纵的舒适区域与可及范围
Earthmovingmachinery
Zonesofcomfortand reachforcontrolsJB/T3683—2001
eqvIS06682:1986
代替JBT3683—1984
本标准根据身材高矮不同的司机在司机座椅上,按交错的可及能力,规定了操纵装置的舒适区域与可及范围。
本标准可作为设计土方机械司机室操纵装置的指导性技术文件。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8591—2000
GB/T 84202000
JB/T9722—2001
3定义
土方机械司机座椅标定点
司机的身材尺寸与司机的最小活动空间土方机械
土方机械主机尺寸的定义与符号3.1司机座椅标定点seatindexpoint(简称SIP)由GB/T8591规定的司机座椅标定点,该点是在标准座椅的调整装置上确定的。3.2
操纵位移controldisplacement
系指操纵装置在其操纵范围内的移动量或活动范围。操纵装置定位controllocation
由SIP确定操纵装置的位置,包括相应的操纵位移。3.4主要操纵装置drimarycontrols系指司机频繁或连续使用的操纵装置,例如:a主机的操纵装置machinecontrols变速器、制动器、转向机构和发动机转速的操纵装置等。b)工作机构的操纵装置workingtoolontrols铲刀、铲斗和松土器的操纵装置等。3.5次要操纵装置secondaycontrols系指司机不常使用的操纵装置,例如照明、风窗玻璃刮水器、启动器、加热器和空调器的操纵装置等。
3.6操纵的舒适区域
找zonescomfort
中国机械工业联合会2001-04-03批准2001-10-01实施
JB/T3683—2001

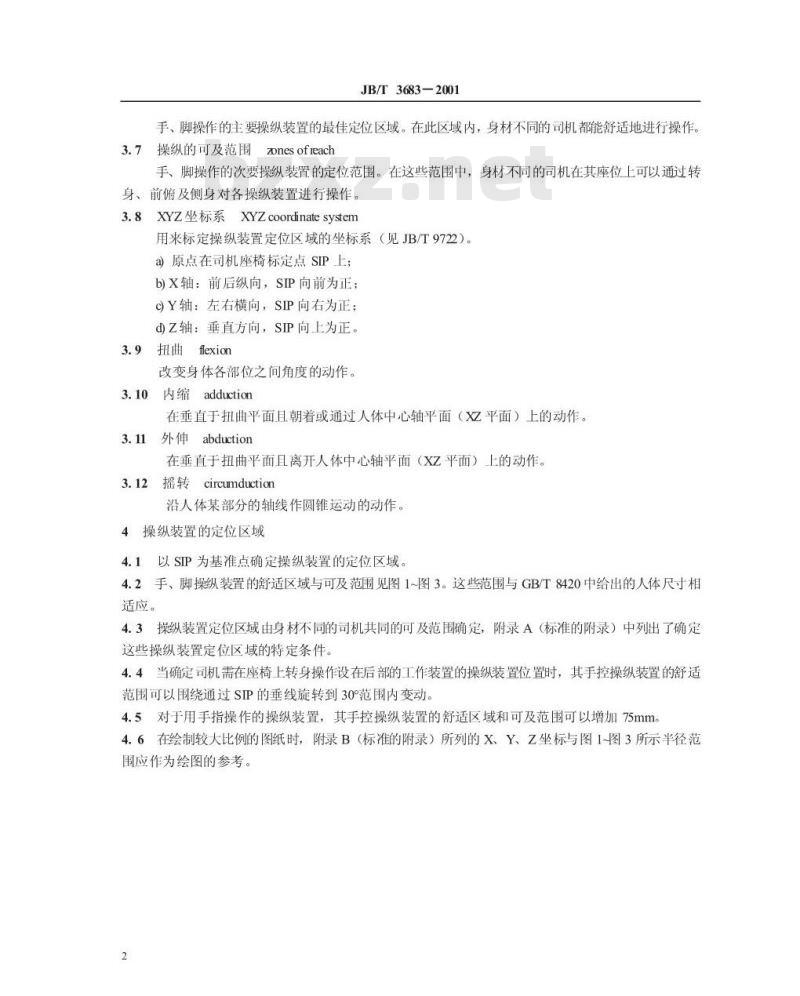

手、脚操作的主要操纵装置的最佳定位区域。在此区域内,身材不同的司机都能舒适地进行操作。3.7操纵的可及范围zonesofreach手、脚操作的次要操纵装置的定位范围。在这些范围中,身材不同的司机在其座位上可以通过转身、前俯及侧身对各操纵装置进行操作。3.8XYZ坐标系XYZcoordinatesystem用来标定操纵装置定位区域的坐标系(见JB/T9722)。a原点在司机座椅标定点SIP上:b)X轴:前后纵向,SIP向前为正;Y轴:左右横向,SIP向右为正;d)Z轴:垂直方向,SIP向上为正。3.9扭曲fexion
改变身体各部位之间角度的动作。3.10内缩adduction
在垂直于扭曲平面且朝着或通过人体中心轴平面(平面)上的动作。外伸abduction
在垂直于扭曲平面且离开人体中心轴平面(XZ平面)上的动作。3.12摇转circumduction
沿人体某部分的轴线作圆锥运动的动作。4操纵装置的定位区域
4.1以SIP为基准点确定操纵装置的定位区域。4.2手、脚操纵装置的舒适区域与可及范围见图1~图3。这些范围与GB/T8420中给出的人体尺寸相适应。
4.3操纵装置定位区域由身材不同的司机共同的可及范围确定,附录A(标准的附录)中列出了确定这些操纵装置定位区域的特定条件。4.4当确定司机需在座椅上转身操作设在后部的工作装置的操纵装置位置时,其手控操纵装置的舒适范围可以围绕通过SIP的垂线旋转到30°范围内变动。4.5对于用手指操作的操纵装置,其手控操纵装置的舒适区域和可及范围可以增加75mm4.6在绘制较大比例的图纸时,附录B(标准的附录)所列的X、Y、Z坐标与图1-图3所示半径范围应作为绘图的参考。
JB/T3683-2001
操纵的舒适区域
注:图中所示为座椅调至最后端位置的高大身材司机,见附录A。800
宁控提纵装位区
州设范
解麟操纵定位区
炭纵的舒适风域
图1操纵的舒适区域与可及范围(侧视图)3
JB/T3683-2001
可及范围
揉纵的舒适区域
手控揽纵装置走位区
脚路操纵装育
定位区
一娠纵的舒适区城
可改范询
图2操纵的舒适区域与可及范围(俯视图)[200
三及范的
JB/T3683-2001
手统操纵装骨定位区
可及范册
一柒纵的舒适
脚踏操纵装置定位区
操纵的舒适区
图3操纵的舒适区域与可及范围(正视图)a
A1操纵装置定位区域
JB/T3683-2001
附录A
(标准的附录)
确定操纵装置定位区域的特定条件A1.1座椅靠背垫的额定倾斜角为10°,宽度为500mm。倾斜角相对10°的变化应不超过土5°,靠背垫宽度应不超过550mm,否则操纵装置的定位区域会受到影响。A1.2对高矮不同身材的司机均配置具有标准高度调节装置的座椅,其垂直方向调整值为75mm,该调节装置是考虑到为适应个别人身材的长腿短臂、长驱短腿体形而设置的。A1.3座椅的前后调整量为150mm。对矮小身材的司机可把座椅调整至最前端的位置;对高大身材的司机可把座椅调整至最后端的位置。4当座椅前后调整量为100~150mm时,操纵装置定位区域应按下列方法确定:A1.4
a)采用图1~图3规定的手控操纵装置定位区域:b)修正图1~图3规定的脚踏操纵装置定位区域,修正方法是在其前后方向上都压缩25mm。表AI身体关节尺寸(见图1)
臀-膝
膝-足腕
身体部位
足腕-足后掌(足跟)
足腕-足前掌(当A=90°时)
肩-肘
肘-手腕
足腕-脚趾(当A=90°时)
臀-臀(横向)
肩-肩(横向)
高大身材司机
矮小身材司机
部位(右侧关节)
躯体(椅背角度)
JB/T3683-2001
身体角度范围
(见图1)
锁骨摇转
75-100
75-160
85-108
-35-85
60-180
60-110
75~170
50-180
JB/T3683-2001
附录B
(标准的附录)
确定操纵装置定位区域的坐标
1表B1~表B4综合了确定操纵装置舒适区域与可及范围的坐标,表中的各坐标点见图B1~图B3。B1
由于操纵装置定位区域对称于X、Z平面,所以仅规定了该区域的一半,另一半可以通过改变Y坐标值的符号来确定(见3.8)。
操纵装置定位区域是由平面交角的坐标、曲率中心的坐标以及球和圆柱表面的半径来确定的。手控操纵装置的可及范围由与表B2规定的球面相切的平面和圆柱形边界确定表B1
舒适区域的坐标
一手操纵装置定位区域
曲率中心
曲率中心
坐标(X,Y,Z)
(159,188,476)
可及范围的坐标
坐标(X,Y,Z)
(6,283,368)
(245,283,368)
(-160,0400)
坐标(X,Y,Z)
(132,500425)
(132,500,-100)
(132,400,425)
(132,400,-100)
(230,250,425)
(230,250,100)
296,250,
(296,250,-100)
(530,500,425)
(221,500,-100)
(573,400,425)
(296,400,-100)
手操纵装置定位区域
坐标(X,Y,Z)
曲率中心
曲率中心
JB/T3683-2001
舒适区域的坐标
坐标(X,Y.Z)
(446,-75,32)
可及范围的坐标-
坐标(X,Y,Z)
(441,75,-65)
脚踏操纵装置定位区域
坐标(X,Y,Z)
(581,-275,
470)
(&20275,
(932,275,bZxz.net
-150)
(687,275,
470)
脚踏操纵装置定位区域
坐标(X,Y,Z)
(581,375,470)
(796
(941,
375,75)
(734,375,470)
注:对于司机腿长小于GB/T8420中给出的矮小身材司机值的,应提供能允许按如下改变表B和表中曲率中心(Ks和Ks2)和半径(Rs和Rg)值定位的特定调节装置:Ksi的特定坐标:(441,75,-32)Ks2的特定坐标:(426-75,-65)Rs的特定值:574
R.的特定值:475
曲率中心半径位置的这些改变,将引起坐标点H、I、J、K、L、M、N和O的改变9
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
