【国家标准(GB)】 镁粉和铝镁合金粉化学分析方法 气体容量法测定活性镁及活性铝镁量

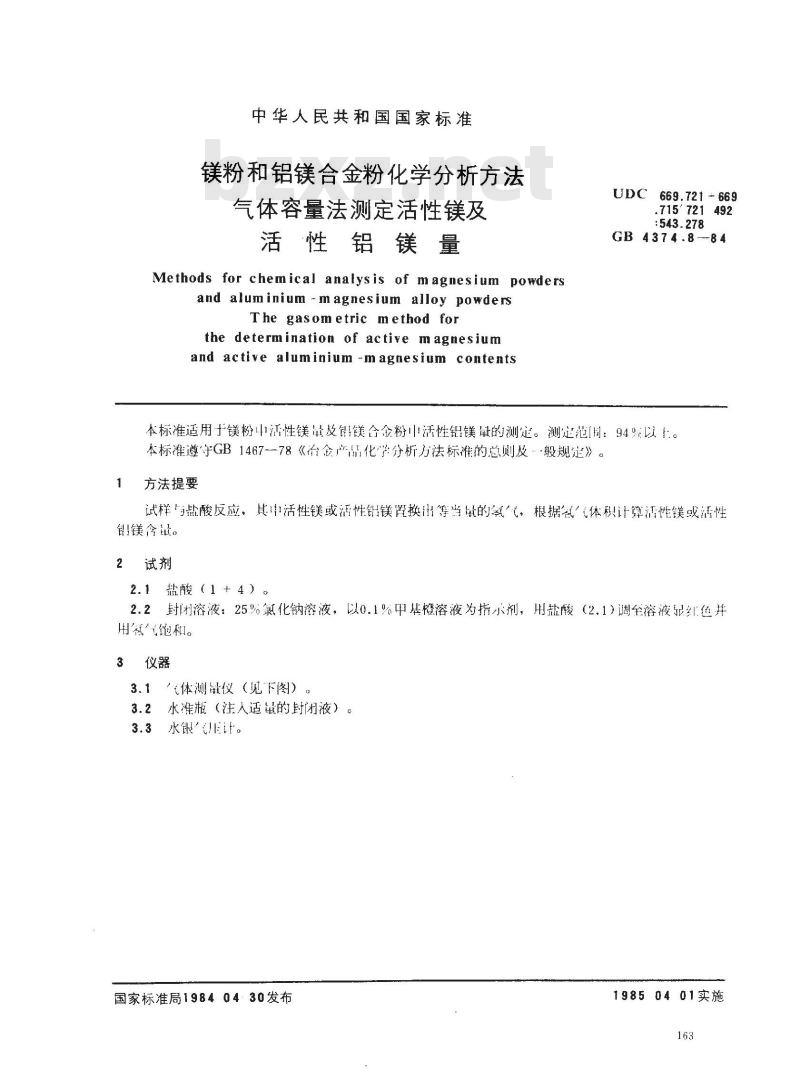

中华人民共和国国家标准
镁粉和铝镁合金粉化学分析方法气体容量法测定活性镁及
活性铝镁量
Methods for chemical analysis of magnesium powdersand aluminium-magnesium alloy powdersThe gasometric method for
the determination of active magnesiumand active aluminium-magnesium contents669.721+669
.715721492
GB 4374.8-84
本标准适用十镁粉中活性镁量及镁合金粉中活性铝镁量的测定。测定范阁：94%以。本标准遵守GB1467-一78《冶治金产品化学分析方法标准的总则及-般规定》。方法提要
试样与盐酸反应，其中活性镁或活性铝镁置换出等当量的氯气，根据氢体积计算活性镁或活性镁含鼠。
2试剂
2.1盐酸（1+4）
2.2封闭溶液：25%氯化钠溶液，以0.1%甲基橙溶液为指示剂，用盐酸（2.1）调全溶液显红色并用氧气饱和。

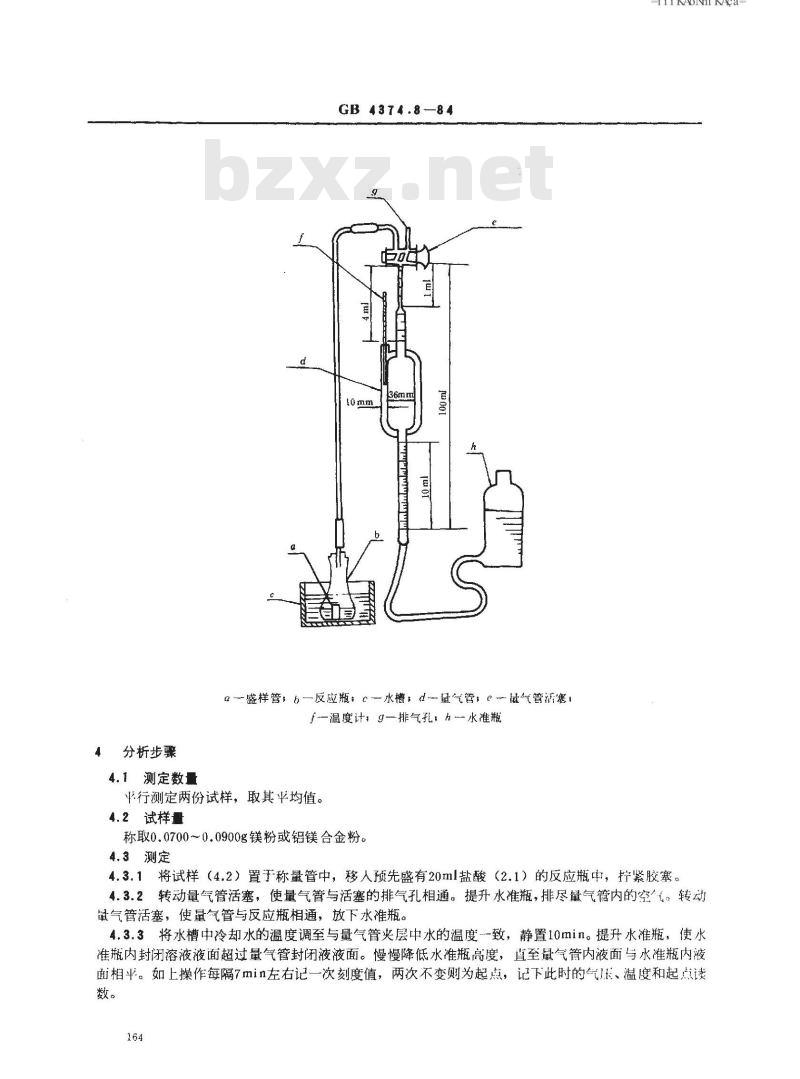

3.1气体测量仪（见下图）α
3.2水准瓶（注人适量的封闭液）。3.3水银。
国家标准局198404·30发布
19850401实施
分析步骤
4.1测定数量
GB 4374.8—84
Q一盛样管：b一反应瓶；c一水槽：d→量气管，e—最气管活塞：f一温度计，g一排气孔，h一水准瓶平行测定两份试样，取其平均值。4.2试样量
称取0.0700~0.0900g镁粉或铝镁合金粉。4.3测定
iiKAoNikAca=
4.3.1将试样（4.2）置于称量管中，移人预先盛有20ml盐酸（2.1）的反应瓶中，拧紧胶塞。4.3.2转动量气管活塞，使量气管与活塞的排气孔相通。提升水准瓶，排尽量气管内的空，转动量气管活塞，使量气管与反应瓶相通，放下水准瓶。4.3.3将水槽中冷却水的温度调至与量气管夹层中水的温度--致，静置10min。提升水准瓶，使水准瓶内封闭溶液液面超过量气管封闭液液面。慢慢降低水准瓶高度，直至量气管内液面与水准瓶内液面相平。如上操作每隔7min左右记一次刻度值，两次不变则为起点，记下此时的气压、温度和起点读数。

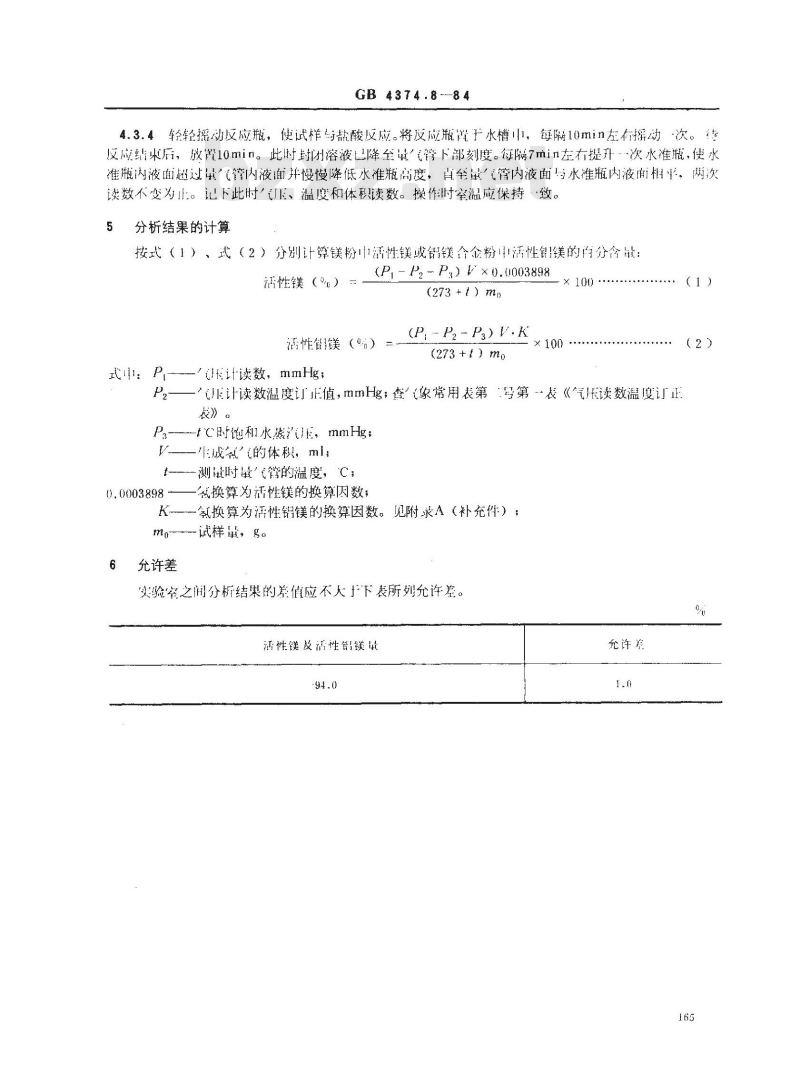

GB 4374.8 ---84
4.3.4轻轻摇动反应瓶，使试样与盐酸反应。将反应瓶置于水槽山，每隔10min左存摇动次。待反应结束后，放置10min。此时封闭溶液已降至量气管下部刻度。每隔7min左右提升次水准瓶，使水准瓶内液面超过量气管内液面并慢慢降低水准瓶高度，直牟量管内液面马水准瓶内液面相平，两次读数不变为止。记下此时示、温度和体积读数。操作时室温应保持·效。5
分析结果的计算
按式（1）、武（2）分别计算镁粉巾活性镁或铝镁合金粉甲活性镁的南分含趾：活性镁（）
(P, - P2 P:) V×0.0003898
(273 +t) mm
活性镁（%）=_(P--P3)V.
(273 +t) mg
式： P
-it读数，mmHg；
× 100 .....
汽计读数温度订正值，mmHg；查‘象常用表第“号第表《气压读数温度订正表》。
Ps----tC时饱和水热汽压，mmHg;V——准成氧的体积，ml;
t——测量时量‘管的温度，℃;；0.0003898
氧换算为活性镁的换算因数；
K-氢换算为活性铝镁的换算因数。见附录A（补充件）；mo--试样量，g。
充许差
实验室之间分析结果的差值应不大下表所列允许差。活性镁及活性铝镁鼠
允许筹
（2）
0.0003365
-0003361
0.0003363
0.0003362
0.0003361
0.0003360
0.0003359
n.0003358
0.0003357
0.0003356
0.0003355
h.0003354
6.0063353
0,0003352
0.0003351
0.0003350
,00033.19
0.0003348
0.0003347
0.0003346
0.0003345
.0003341
0.0003342
0.0003341
n.0003340
0.um03339
n.0003338
Q.0003337
0.0003336
0.0003335
3.0003334
n.o003333

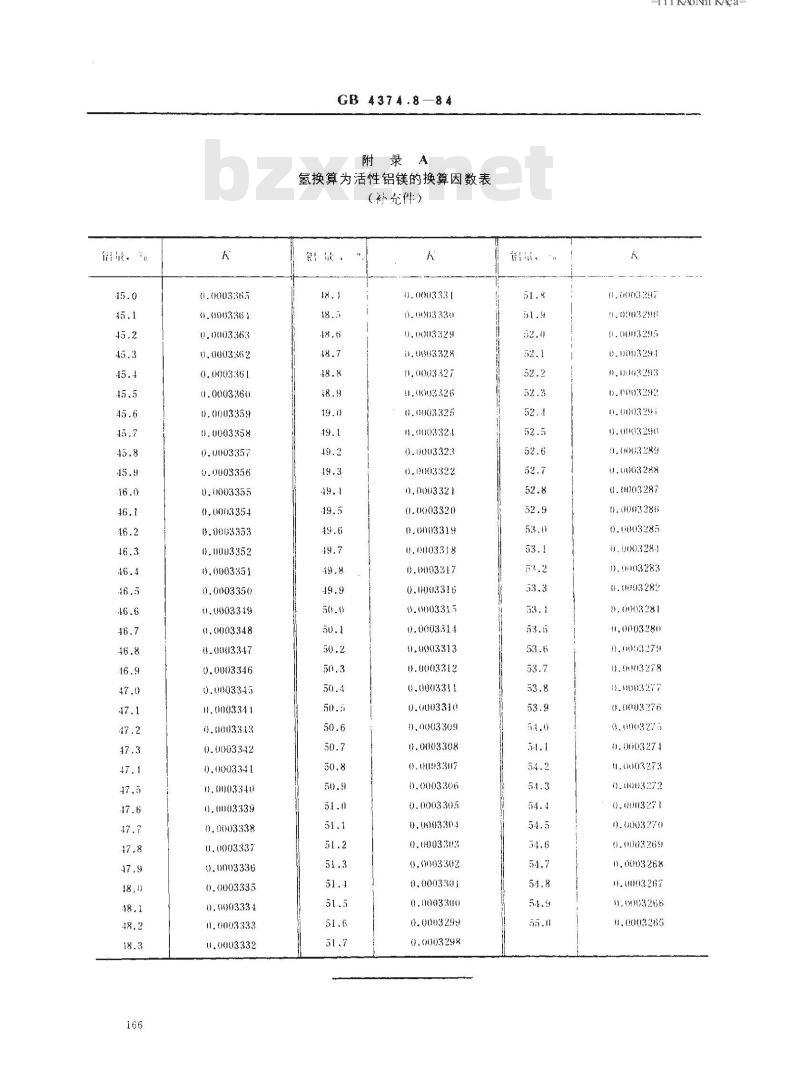

GB4374.8—84
附录Ａ
氢换算为活性铝镁的换算因数表（补充件）
0.0003331
.0333328
0.0003327
.003326
0.1003323
0.0003322
n.0003321
.0003319
1.0003318
0.0003317
0.1003316
0.0303313
0.0003314
t.0003313
0.0003312
0.0003311
0.0003310
0.0003309
0.0003308
0.0003306
0.0003305
0.0003304
0.0003393
0.0003302
0.0003301
0.0003300
0.0003299
0.0003298
iiKAoNiKAca=
1, 6000 297
n,0003296
0.001329)
0.0003291
0. 003292
-00329
0.0503290
0.0003289
u.0003288
0.10003287
0.0013286
0.000328.
n.0163283
.06103282bzxZ.net
0. 00303281
th.on0328m
.0063279
.0003278
11-41003277
0.0003276
0.0003273
0.0003274
.0003271
0.0303269
0,0003268
1.0003267
n.0003266
H.0003265

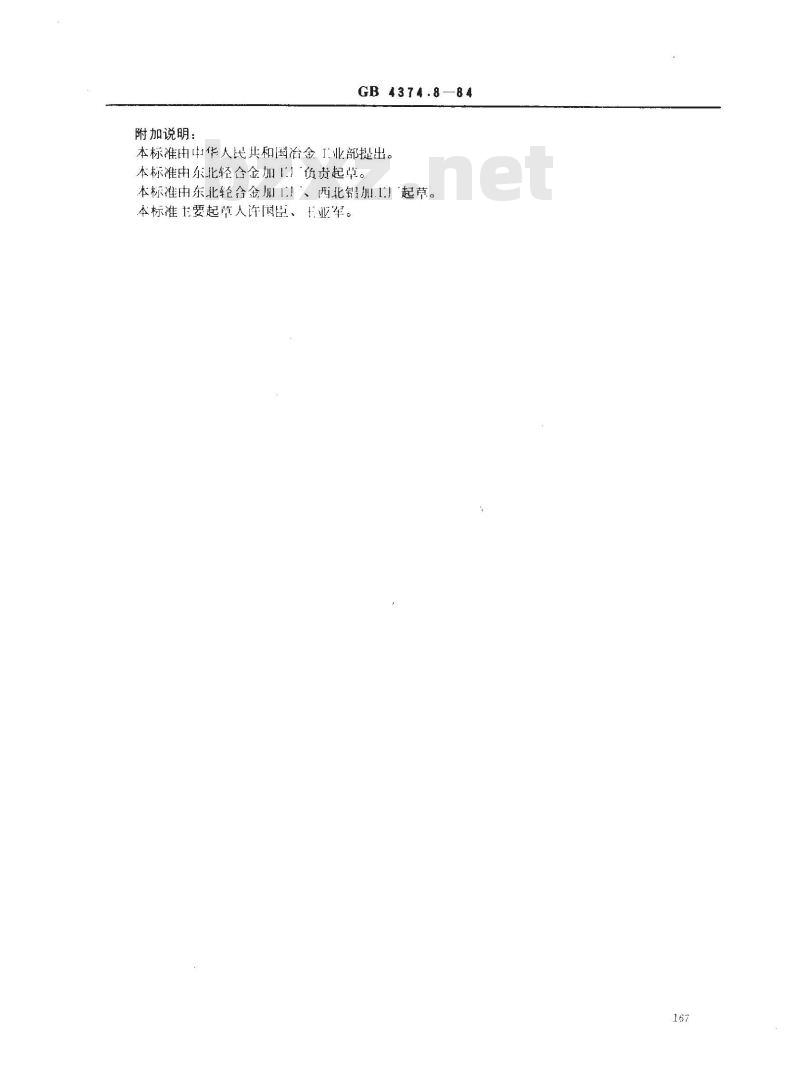

附加说明：
GB 4374.8—84
本标准由中华人民共和国冶金工业部提出。本标准由东北轻合金加1\）“负责起草。本标准由东北轻舍金加I、西北铝加I起草。本标准主要起草人许阀臣、托业军。167
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
