【国家标准(GB)】 硬聚氯乙烯(PVC-U)饮水管材和管件铅、锡、镐、汞的萃取方法及允许值

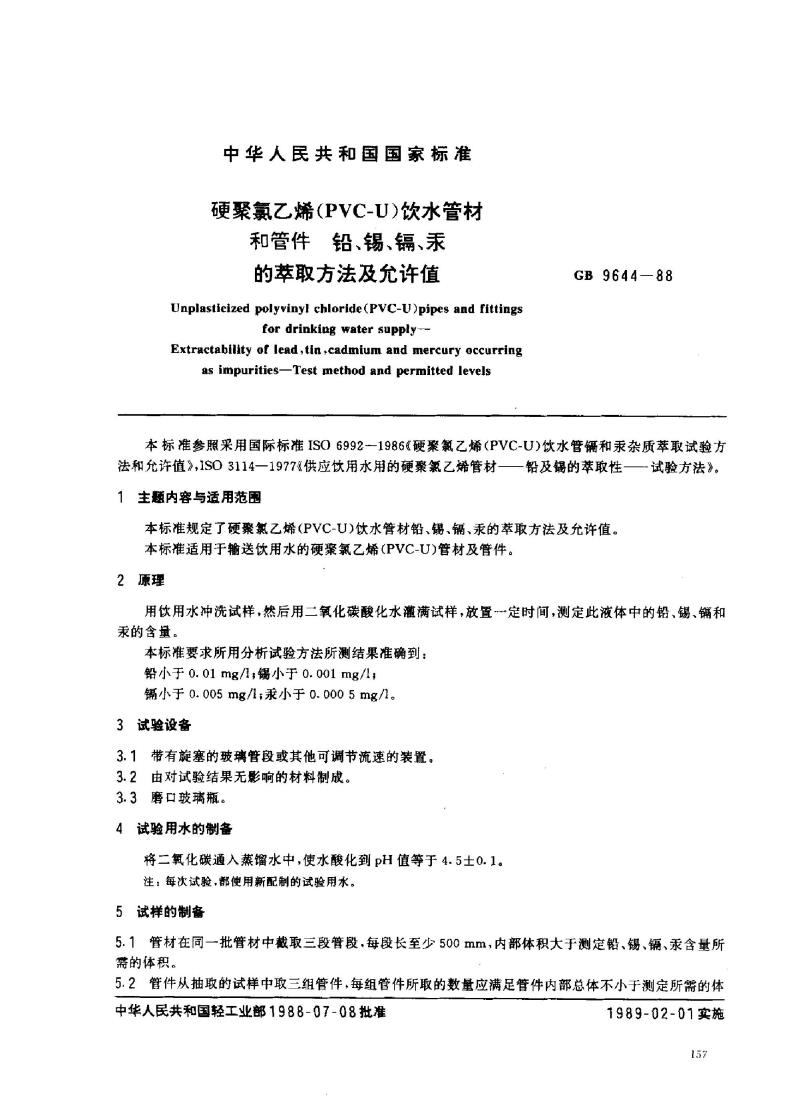

中华人民共和国国家标准
硬聚氯乙烯(PVC-U)饮水管材
和管件铅、锡、镉、汞
的萃取方法及允许值
Unplasticized polyvinyl chloride(PVC-U)pipes and frittingsfor drinking water supply --.Extractability of lead,tin ,cadmium and mercury occurringas impurities-Test method and permitted levelsGB 9644—88
本标准参照采用国际标准ISO6992—1986《硬聚氟乙烯（PVC-U)饮水管锯和汞杂质萃取试验方法和允许值》，IS03114一1977《供应饮用水用的硬聚氟乙烯管材—一铅及锡的萃取性—
主题内容与适用范围
本标准规定了硬聚氯乙烯(PVC-U)饮水管材铅、锡、镐、汞的萃取方法及允许值。本标准适用于输送饮用水的硬聚氯乙烯(PVC-U)管材及管件。2原理
一试验方法》。
用饮用水冲洗试样，然后用二氧化碳酸化水灌满试样，放置定时间，测定此液体中的铅、锡、和汞的含量。www.bzxz.net
本标准要求所用分析试验方法所测结果准确到：铅小于0.01mg/1，锡小于0.001mg/1，镉小于0.005mg/1；汞小于0.0005mg/1。3试验设备
3.1带有旋塞的玻璃管段或其他可调节流速的装置。3.2由对试验结果无影响的材料制成。3.3磨口玻璃瓶。
4试验用水的制备
将二氧化碳通入蒸馏水中，使水酸化到pH值等于4.5士0.1。注：每次试验，都使用新配制的试验用水。5试样的制备
5.1管材在同一批管材中截取三段管段.每段长至少500mm，内部体积大于测定铅、锡、、汞含量所需的体积。
5.2管件从抽取的试样中取三组管件，每组管件所取的数量应满足管件内部总体不小于测定所需的体中华人民共和国轻工业部1988-07-08批准1989-02-01实施

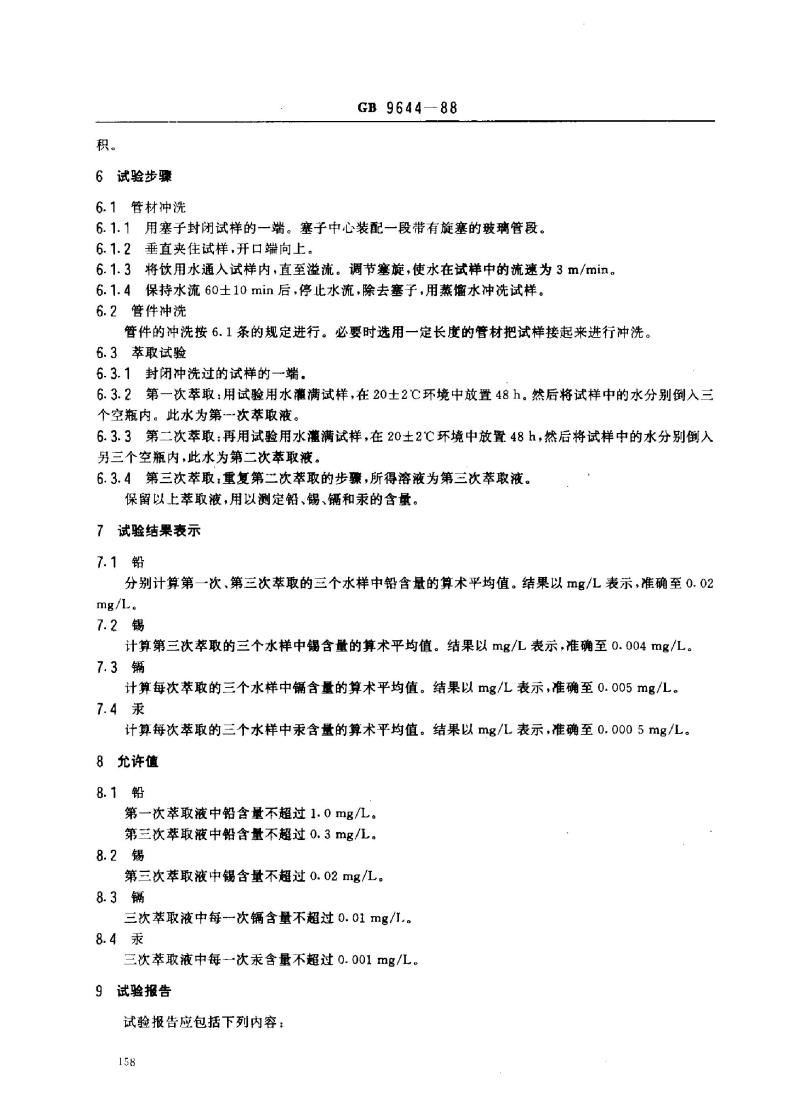

6试验步骤
6.1管材冲洗
GB 9644-88
6.1.1用塞子封闭试样的一端。塞子中心装配一段带有旋塞的玻璃管段。6.1.2垂直夹住试样，开口端向上。6.1.3将饮用水通入试样内，直至溢流。调节塞旋，使水在试样中的流速为3m/min。6.1.4保持水流60士10min后，停止水流，除去塞子，用蒸馏水冲洗试样。6.2管件冲洗
管件的冲洗按6.1条的规定进行。必要时选用一定长度的管材把试样接起来进行冲洗。6.3萃取试验
6.3.1封闭冲洗过的试样的一端。6.3.2第一次萃取：用试验用水灌满试样，在20土2℃环境中放置48h。然后将试样中的水分别倒入三个空瓶内。此水为第次萃取液。6.3.3第二次萃取：再用试验用水灌满试样，在20土2℃环境中放置48h，然后将试样中的水分别倒入另三个空瓶内，此水为第二次萃取液。6.3.4第三次萃取：重复第二次萃取的步骤，所得溶液为第三次萃取液。保留以上萃取液，用以测定铅、锡、镉和汞的含量。7试验结果表示
分别计算第一次，第三次萃取的三个水样中铅含量的算术平均值。结果以mg/L表示，准确至0.02mg/L.
计算第三次萃取的三个水样中锡含量的算术平均值。结果以mg/L表示，准确至0.004mg/L。7.3锅
计算每次萃敢的三个水样中含量的算术平均值。结果以mg/L表示，准确至0.005mg/L。7.4汞
计算每次萃取的三个水样中汞含量的算术平均值。结果以mg/L表示，准确至0.0005mg/L。8允许值
第一次萃取液中铅含量不超过1.0mg/L。第三次萃取液中铅含量不超过0.3mg/L。8.2锡
第三次萃取液中锡含量不超过0.02mg/L。8.3镉
三次萃取液中每次镉含量不超过0.01mg/L.。8.4汞
三次萃取液中每一次汞含量不超过0.001mg/L。9试验报告
试验报告应包括下列内容：

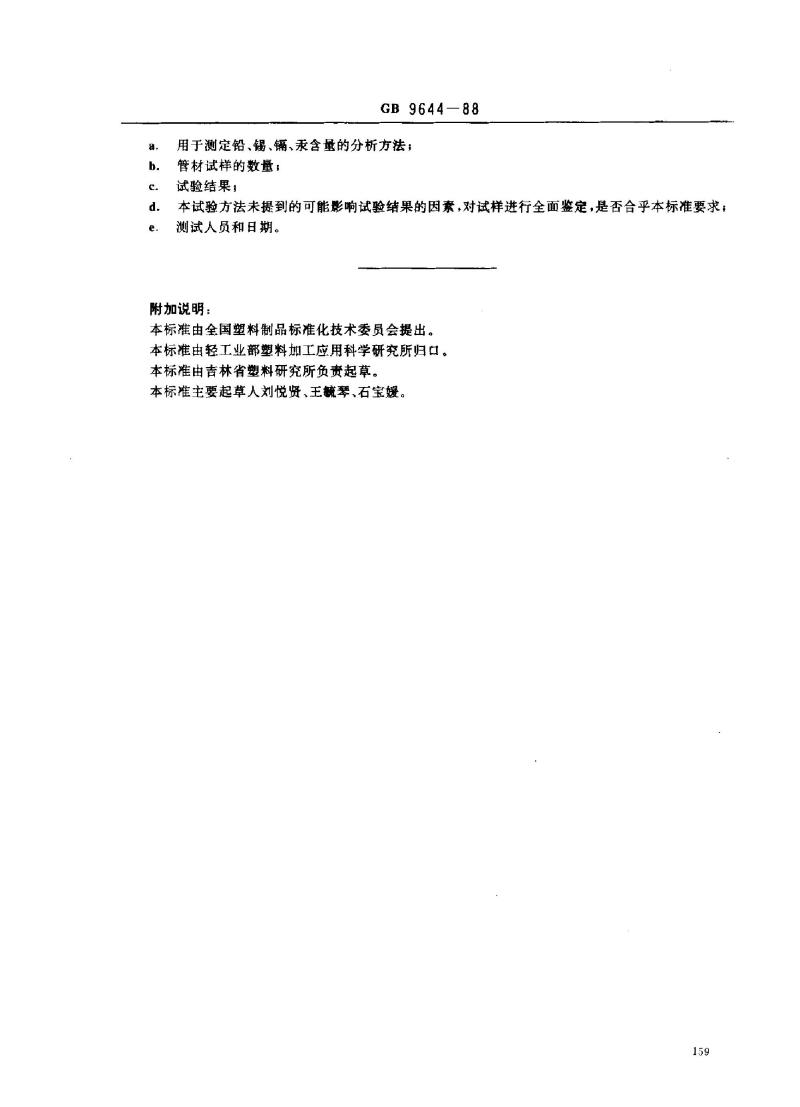

GB9644—88
用于测定铅、锡、镉、汞含量的分析方法；管材试样的数量；
试验结果，
本试验方法未提到的可能影响试验结果的因素，对试样进行全面鉴定，是否合乎本标准要求；测试人员和日期。
附加说明：
本标准由全国塑料制品标准化技术委员会提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由吉林省塑料研究所负责起草。本标雄主要起草人刘悦贤、王毓琴、石宝媛，159
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
