【国家标准(GB)】 防火玻璃

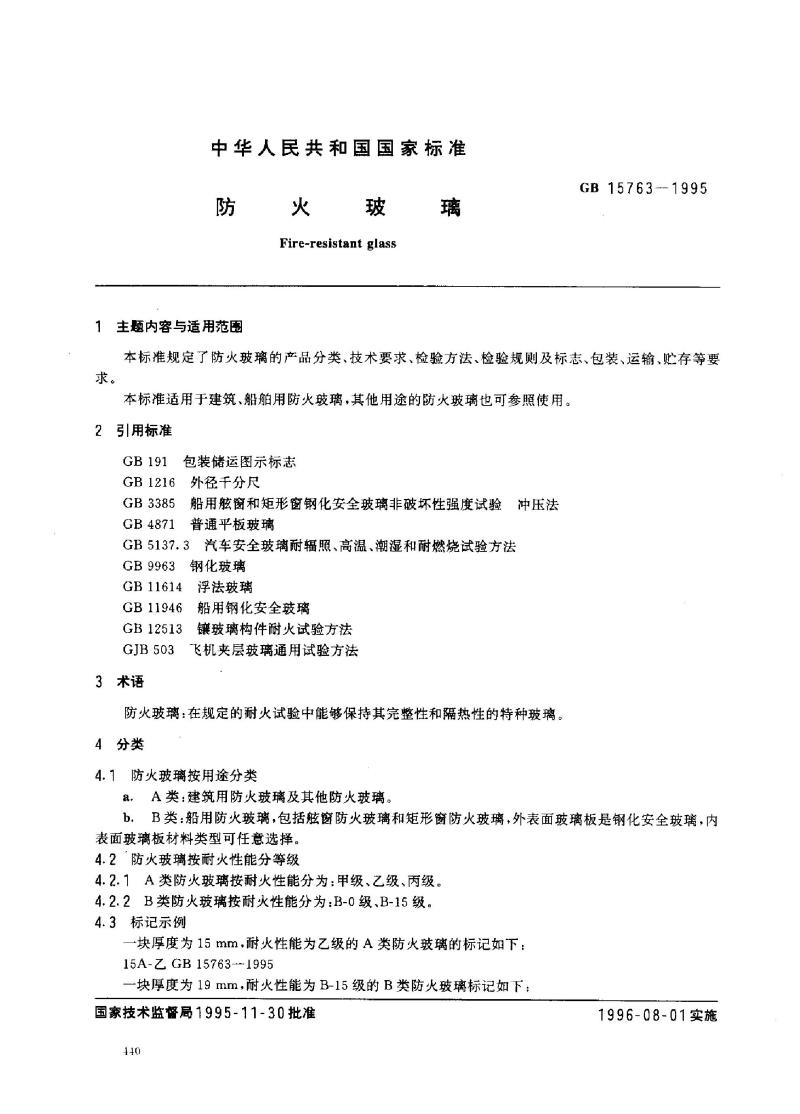

中华人民共和国国家标准
火玻
防
1主题内容与适用范围
Fire-resistant glass
璃
GB 15763 --1995
本标准规定了防火玻璃的产品分类、技术要求、检验方法、检验规则及标志、包装、运输、贮存等要求。
本标准适用于建筑、船舶用防火玻璃，其他用途的防火玻璃也可参照使用。2引用标准
GB191
包装储运图示标志
外径千分尺
GB 1216
GB3385
GB4871
船用窗和矩形窗钢化安全玻璃非破坏性强度试验冲压法普通平板玻璃
GB5137.3汽车安全玻璃耐辐照、高温、潮湿和耐燃烧试验方法GB9963钢化玻璃
GB11614浮法玻璃
GB 11946
船用钢化安全玻璃
GB 12513
镶玻璃构件耐火试验方法
飞机夹层玻璃通用试验方法
GJB503
3术语
防火玻璃：在规定的耐火试验中能够保持其完整性和隔热性的特种玻璃。4分类
4.1防火玻璃按用途分类
aA类：建筑用防火玻璃及其他防火玻璃。b．B类：船用防火玻璃，包括眩窗防火玻璃和矩形窗防火玻璃，外表面玻璃板是钢化安全玻璃，内表面玻璃板材料类型可任意选择。4.2防火玻璃按耐火性能分等级
4.2.1A类防火玻璃按耐火性能分为：甲级、乙级、丙级。4.2.2B类防火玻璃按耐火性能分为：B-0级、B-15级。4.3标记示例
块厚度为15mm，耐火性能为乙级的A类防火玻璃的标记如下：15A-Z GB 15763-1995
一块厚度为19mm，耐火性能为B-15级的B类防火玻璃标记如下：国家技术监督局1995-11-30批准440
1996-08-01实施
19B-15GB15763-1995

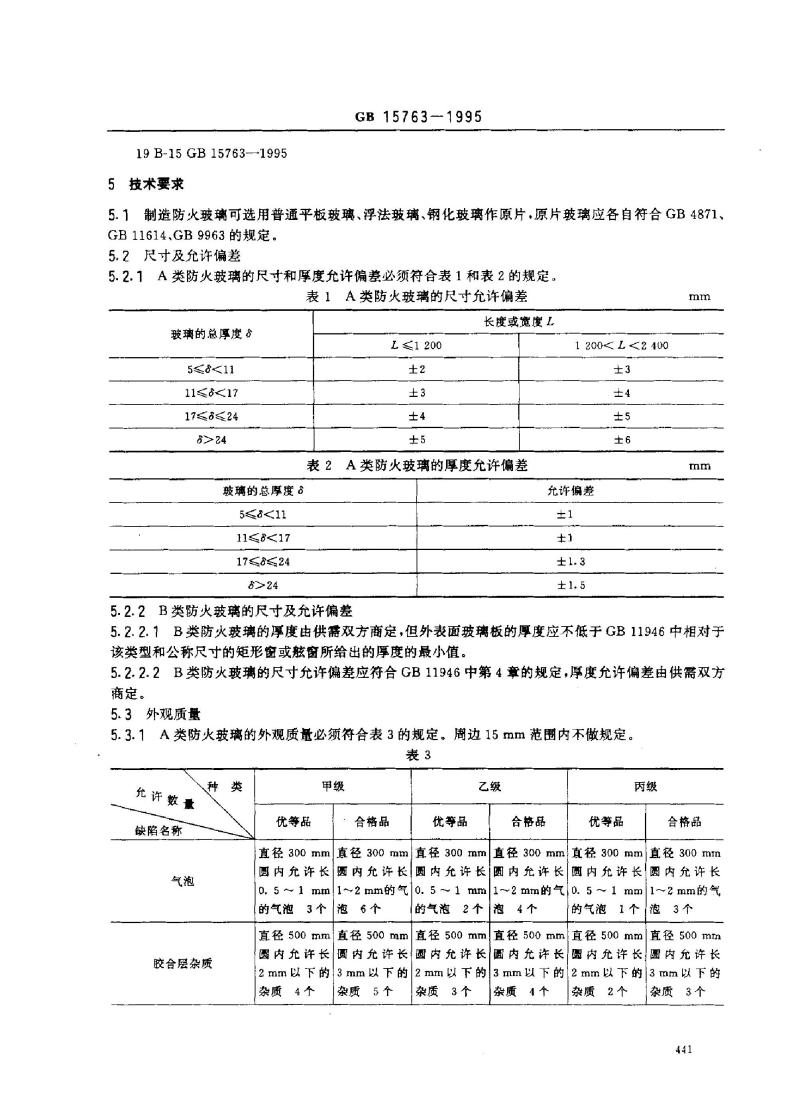

5技术要求
GB 15763--1995
5.1制造防火玻璃可选用普通平板玻璃、浮法玻璃、钢化玻璃作原片，原片玻璃应各自符合GB4871、GB11614.GB9963的规定。
5.2尺寸及允许偏差
5.2.1A类防火玻璃的尺寸和厚度允许偏差必须符合表1和表2的规定。表1A类防火玻璃的尺寸允许偏差玻璃的总厚度
51
11≤17
1724
8>24
玻璃的总厚度
51
11≤17
1724
8>24
L≤1200
±2
±3
±4
±5
长度或宽度L
表2A类防火玻璃的厚度允许偏差1 200≤≤2 400
±3
±4
±5
±6
充许偏差
±1
±1
±1.3
±1.5
5.2.2B类防火玻璃的尺寸及允许偏差mm
mm
5.2.2.7B类防火玻璃的厚度由供需双方商定，但外表面玻璃板的厚度应不低于GB11946中相对于该类型和公称尺寸的矩形窗或窗所给出的厚度的最小值。5.2.2.2B类防火玻璃的尺寸允许偏差应符合GB11946中第4章的规定，厚度允许偏差由供需双方商定。
5.3外观质量
5.3.1A类防火玻璃的外观质量必须符合表3的规定。周边15mm范围内不做规定。表3
允许数量
缺陷名称
气泡
种
胶合层杂质
类
优等品
甲级
直径300mm
合格品
直径300mm
优等品
乙级
直径300mm
合格品
直径300mm
圆内充许长圆内允许长！圆内充许长圆内允许长
0. 5～1mm|1~2mm的气|0.5～1mm的气泡3个泡6个
的气泡
2个
直径500mm直径500mm
直径500mm
圆内允许长
圆内充许长圆内充许长
2 mm以下的3mm以下的
2 mm以下的
杂质　4个
5个
杂质
杂质
3个
优等品
丙级
合格品
直径300mm
直径300mm
圆内充许长
圆内允许长
1～2 mm的气|0. 5～1
mn
4个
泡
的气泡
1个
1～2 mm的气
泡
3个
直径500mm直径500mml
[直径500 mm
圆内允许长
圆内允许长
圆内允许长
3 mm以下的
12 mm以下的|3 mm以下的
杂质
4个
杂质
2个
杂质　3个
441
种
允许数量
缺陷名称
裂痕
爆边
叠差
磨伤
脱胶
类
优等品
甲级
GB 15763--1995

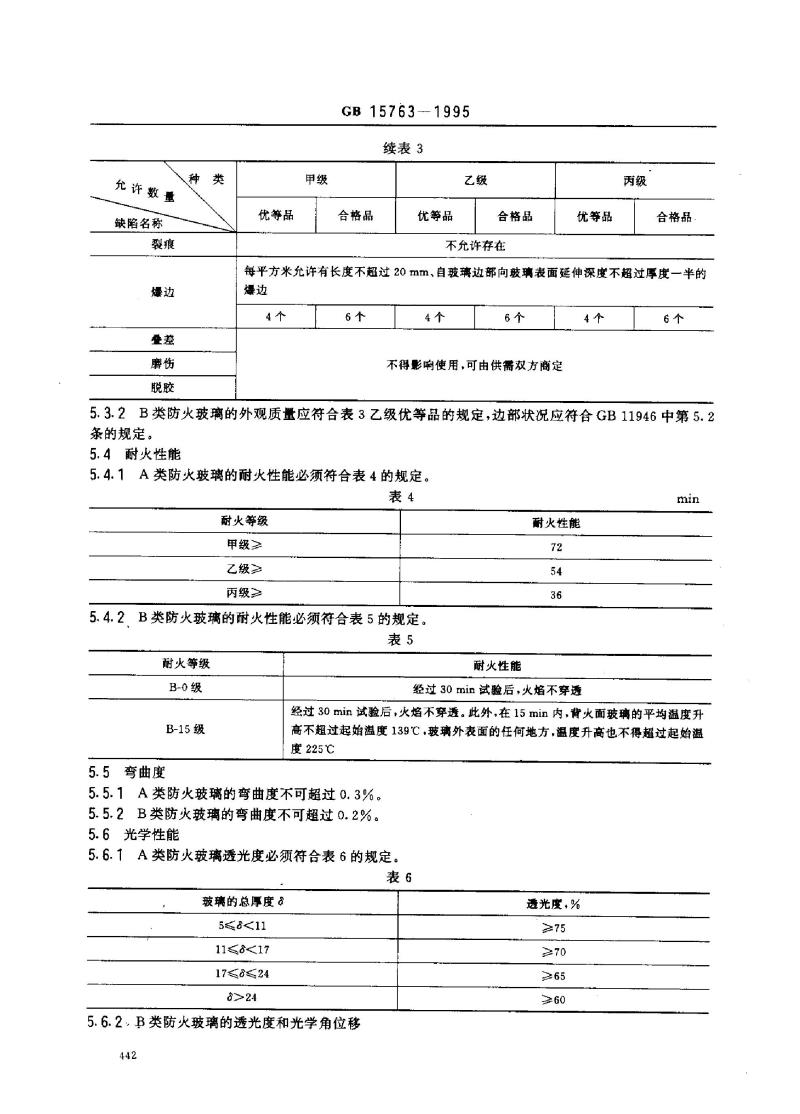

续表3
乙级
合格品
优等品
合格品下载标准就来标准下载网
不允许存在
优等品
丙级
合格品
每平方米允许有长度不超过20 mm、自玻璃边部向玻璃表面延伸深度不超过厚度一半的爆边
4个
6个
4个
6个
不得影响使用，可由供需双方商定4个
6个
5.3.2B类防火玻璃的外观质量应符合表3乙级优等品的规定，边部状况应符合GB11946中第5.2条的规定。
5.4耐火性能
5.4.1A类防火玻璃的耐火性能必须符合表4的规定、表4
耐火等级
甲级≥
乙级》
丙级≥
5.4.2B类防火玻璃的耐火性能必须符合表5的规定。表5
耐火等级
B-0级
B-15级
5.5弯曲度
耐火性能
耐火性能
72
54
36
经过30min试验后，火焰不穿透
min
经过30min试验后，火焰不穿透。此外，在15min内，背火面玻璃的平均温度升高不超过起始温度139℃，玻璃外表面的任何地方，温度升高也不得超过起始温度225℃
5.5.1A类防火玻璃的弯曲度不可超过0.3%。5.5.2B类防火玻璃的弯曲度不可超过0.2%。5.6光学性能
5.6.1A类防火玻璃透光度必须符合表6的规定。表6
璃的总厚度。
51
11≤17
17≤≤24
a>24
5.6.2，B类防火玻璃的透光度和光学角位移442
透光度，%
≥75
≥70
≥65
≥60
GB157631995

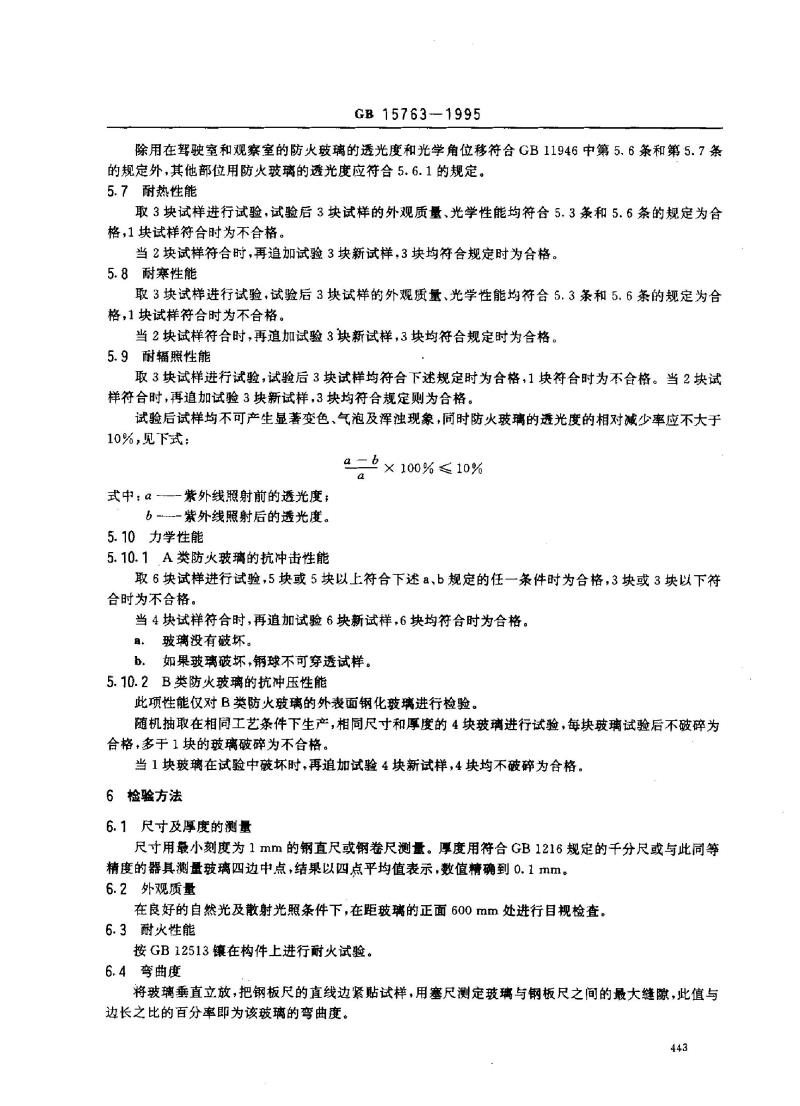

除用在驾驶室和观察室的防火玻璃的透光度和光学角位移符合GB11946中第5.6条和第5.7条的规定外，其他部位用防火玻璃的透光度应符合5.6.1的规定。5.7耐热性能
取3块试样进行试验，试验后3块试样的外观质量、光学性能均符合5.3条和5.6条的规定为合格，1块试样符合时为不合格。
当2块试样符合时，再追加试验3块新试样，3块均符合规定时为合格。5.8 耐寒性能
取3块试样进行试验，试验后3块试样的外观质量、光学性能均符合5.3条和5.6条的规定为合格，1块试样符合时为不合格。
当2块试样符合时，再追加试验3块新试样，3块均符合规定时为合格。5.9耐辐照性能
取3块试样进行试验，试验后3块试样均符合下述规定时为合格，1块符合时为不合格。当2块试样符合时，再追加试验3块新试样，3块均符合规定则为合格。试验后试样均不可产生显著变色、气泡及浑浊现象，同时防火玻璃的透光度的相对减少率应不大于10%，见下式：
=× 100% ≤10%
式中：α紫外线照射前的透光度；b ---紫外线照射后的透光度。
5.10力学性能
5.10.1A类防火玻璃的抗冲击性能取6块试样进行试验，5块或5块以上符合下述ab规定的任一条件时为合格，3块或3块以下符合时为不合格。
当4块试样符合时，再追加试验6块新试样，6块均符合时为合格。玻璃没有破坏。
a.
b．如果玻璃破坏，钢球不可穿透试样。5.10.2B类防火玻璃的抗冲压性能此项性能仅对B类防火玻璃的外表面钢化玻璃进行检验。随机抽取在相同工艺条件下生产，相同尺寸和厚度的4块玻璃进行试验，每块玻璃试验后不破碎为合格，多于1块的玻璃破碎为不合格。当1块玻璃在试验中破坏时，再追加试验4块新试样，4块均不破碎为合格。6检验方法
6.1尺寸及厚度的测量
尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。厚度用符合GB1216规定的千分尺或与此同等精度的器具测量玻璃四边中点，结果以四点平均值表示，数值精确到0.1mm。6.2外观质量
在良好的自然光及散射光照条件下，在距玻璃的正面600mm处进行目视检查。6.3耐火性能
按GB12513镶在构件上进行耐火试验。6.4弯曲度
将玻璃垂直立放，把钢板尺的直线边紧贴试样，用塞尺测定玻璃与钢板尺之间的最大缝隙，此值与边长之比的百分率即为该玻璃的弯曲度。443

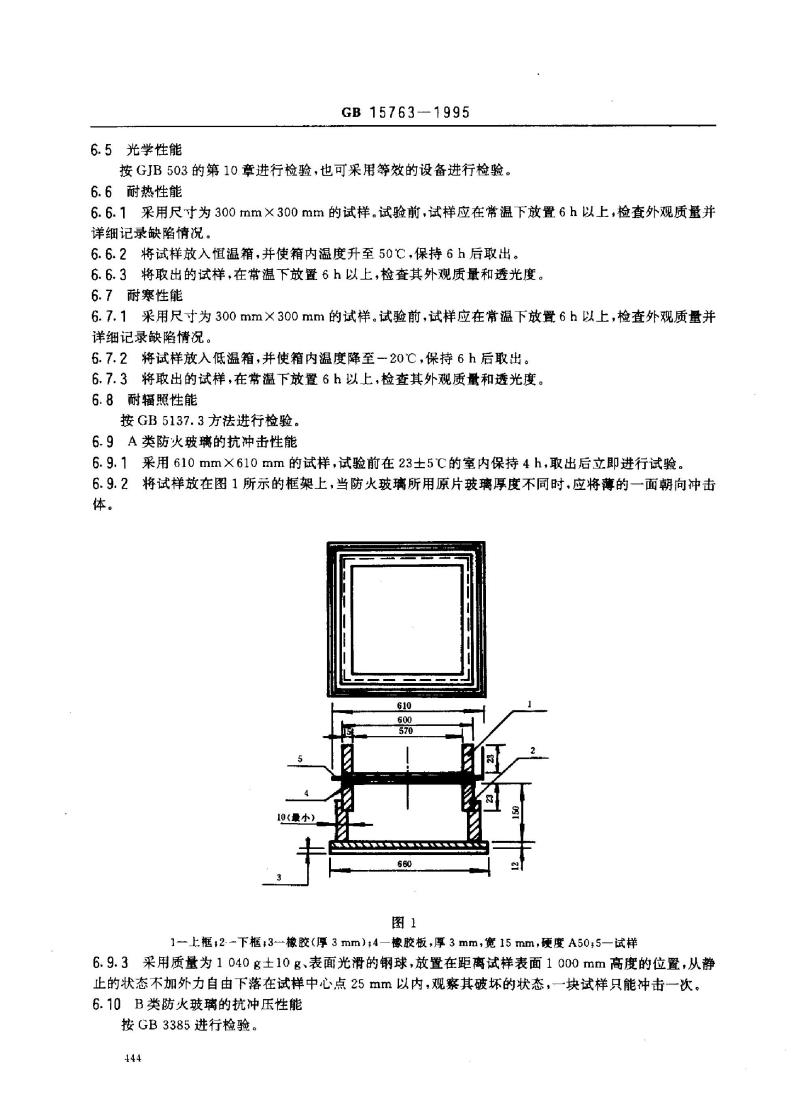

6.5光学性能
GB 15763--1995
按GJB503的第10章进行检验，也可采用等效的设备进行检验。6.6耐热性能
6.6.1采用尺寸为300mm×300mm的试样。试验前，试样应在常温下放置6h以上，检查外观质量并详细记录缺陷情况。
6.6.2将试样放入恒温箱，并使箱内温度升至50℃，保持6h后取出。6.6.3将取出的试样，在常温下放置6h以上，检查其外观质量和透光度。6.7耐寒性能
6.7.1采用尺寸为300mm×300mm的试样。试验前，试样应在常温下放置6h以上，检查外观质量并详细记录缺陷情况。
6.7.2将试样放入低温箱，并使箱内温度降至一20℃，保持6h后取出。6.7.3将取出的试样，在常温下放置6h以上，检查其外观质量和透光度。6.8耐辐照性能
按GB5137.3方法进行检验。
6.9A类防火玻璃的抗冲击性能
6.9.1采用610mm×610mm的试样，试验前在23±5℃C的室内保持4h，取出后立即进行试验。6.9.2将试样放在图1所示的框架上，当防火玻璃所用原片玻璃厚度不同时，应将薄的一面朝向冲击体。
610
600
570
10（最小）
660
图1
1--上框，2-下框，3-橡胶（厚3mm）;4—橡胶板，厚3mm，宽15mm，硬度A50z5—试样6.9.3采用质量为1040g土10多、表面光滑的钢球，放置在距离试样表面1000mm高度的位置，从静止的状态不加外力自由下落在试样中心点25mm以内，观察其破坏的状态，一块试样只能冲击一次。6.10B类防火玻璃的抗冲压性能
按GB3385进行检验。
444
7检验规则
7.1检验分类
7.1.1出厂检验
GB15763-1995
检验项目为尺寸偏差、外观质量和透光度。7.1.2型式检验
检验项目为本标推技术要求规定的全部项目，但耐辐照性能可根据产品用途由供需双方商定是否检验，有下列情况之一时，应进行型式检验。新产品或老产品转厂生产的试制定型鉴定。a.
b.
正式生产后、如结构、材料、工艺有较大改变，可能影响产品性能时。正常生产时,定期或积累一定产量后，应周期性进行-一次检验。c.
产品长期停产后，恢复生产时。d.
e.
出厂检验结果与上次型式检验有较大差异时。国家质量监督机构提出进行型式检验的要求时。7.2抽样方案
7.2.1A类防火玻璃的尺寸偏差、外观质量、弯曲度按表7规定进行随机抽样。表？
批量范围
2~8
9~15
16~~25
26～50
51~90
91150
151~280
281～500
抽样数
2
3
5
8
13
20
32
50
合格判定数
0
8
1
2
3
5
7
10
不合格判定数
1
１
2
3
4
6
8
11
块
7.2.2，B类防火玻璃的抽样方案应符合GB11946中7.2条的规定。7.2.3对产品所要求的其他技术性能，若用产品检验时，根据检测项目所要求的数量从该批产品中随机抽取，若用试样进行检验时，应采用与制品相同材料和工艺条件下制备的试样。7.3判定规则
若A类防火玻璃产品的尺寸偏差、外观质量或弯曲度的不合格品数等于或大于表7的不合格判定数，则认为该批产品尺寸偏差、外观质量或弯曲度不合格。若B类防火玻璃产品尺寸偏差、外观质量或弯曲度的不合格品数等于或大于GB11946中7.2条表11中不合格判定数，则认为该批产品尺寸偏差、外观质量或弯曲度不合格。防火玻璃的其他性能也应符合相应条款规定。否侧，认为该项不合格。若上述各项中，有一项不合格，则认为该批产品不合格。8标志、包装、运输和贮存
8.1标志
8.1.1产品标志
每块产品的右下角必须有不易擦掉的标志、生产厂名或商标。445
8.1.2包装标志
GB15763--1995
每个包装箱上应标明箱内包装产品的名称、规格、耐火等级、数量、收货单位、生产厂名、出厂日期。并贴上（或写上)符合GB191的“小心轻放、防潮、向上”的标志。8.2包装　
8.2.1产品应用木箱或其他包装箱包装，玻璃应垂直立放在箱内，每块玻璃应用塑料布或纸包裹，玻璃与包装之间用不易引起玻璃划伤等外观缺陷的轻软材料填实。8.2.2包装箱内应放有合格证和装箱单，装箱单上应表明产品种类、规格、数量和装箱日期。8.3运输
运输时，木箱不得平放或斜放，长度应与车辆运动方向相同，应有防雨措施。8.4贮存
产品应垂直存放在于燥的室内。附加说明：
本标准由国家建筑材料工业局提出。本标准由中国建筑材料科学研究院玻璃研究所负责起草。本标准主要起草人刘志君、箕蜀一、汪如洋、田晟。446
