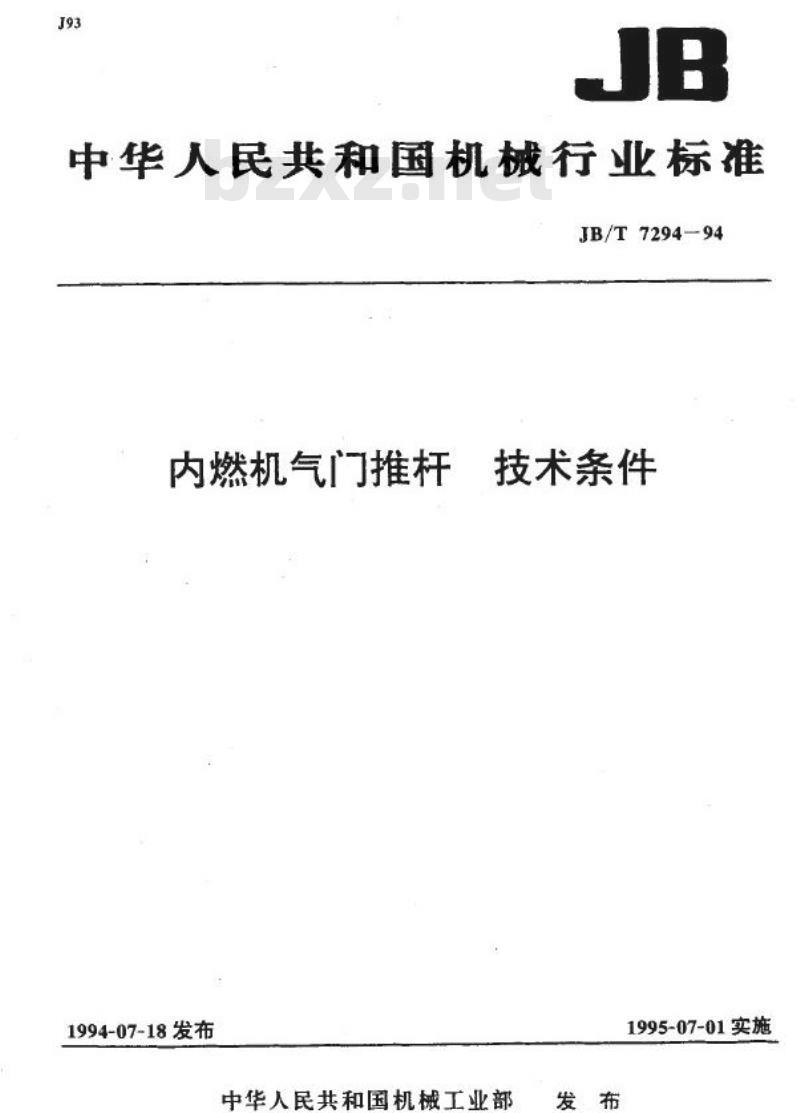

【机械行业标准(JB)】 内燃机气门推杆 技术条件

中华人民共和国机械行业标准
JB/T7294—94
内燃机气门推杆
1994-07-18发布
技术条件
1995-07-01实施
中华人民共和国机械工业部

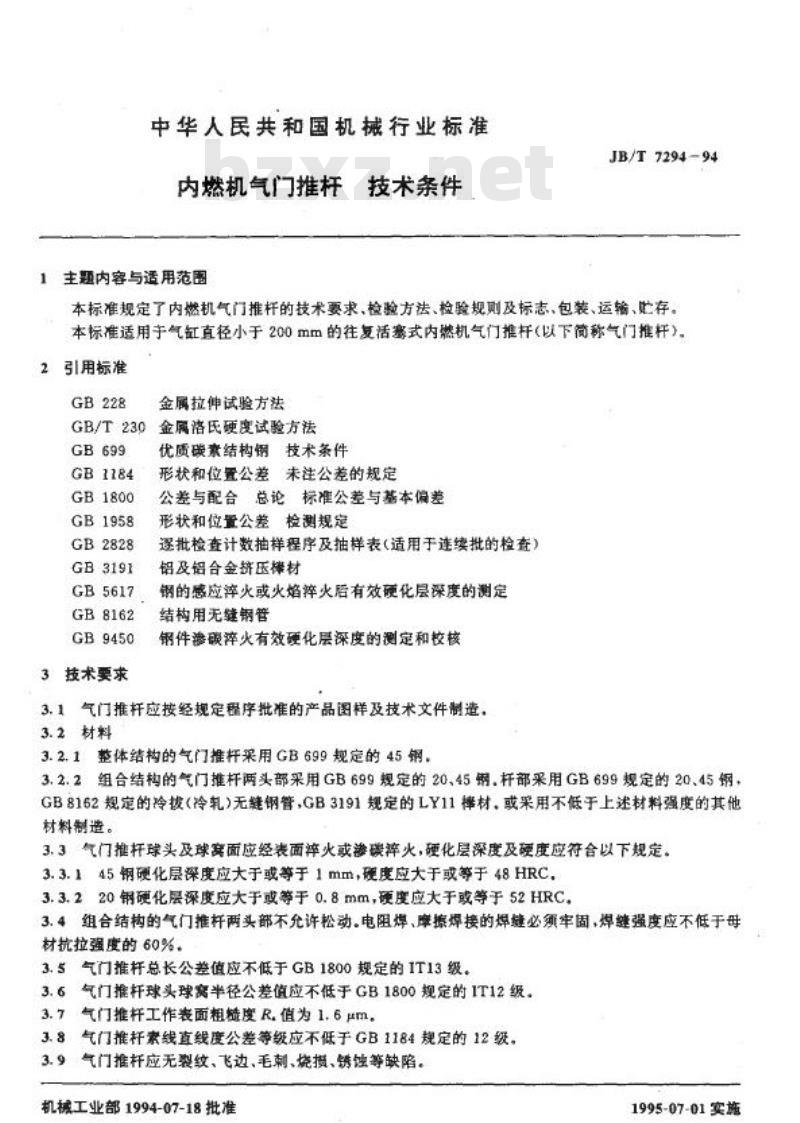

中华人民共和国机械行业标准
内燃机气门推杆主
技术条件
1 主题内容与适用范围
JB/T7294-94
本标准规定了内燃机气门推杆的技术要求、检验方法、检验规则及标志、包装、运输、此存。本标准适用于气缸直径小于200mm的往复活塞式内燃机气门推杆（以下简称气门推杆）。2引用标准
金属拉伸试验方法
GB/T230金属洛氏硬度试验方法
GB1184
GB1800
GB1958
GB2828
GB3191
GB5617
GB 8162
GB9450
3技术要求
优质碳素结构钢技术条件
形状和位置公差未注公差的规定公差与配合总论标准公差与基本偏差形状和位重公差检测规定
遥批检查计数抽样程序及抽样表（适用于连续批的检查）铝及铝合金挤压撑材
钢的感应率火或火焰摔火后有效硬化层深度的测定结构用无缝钢管
钢件渗碳率火有效硬化层深度的测定和校核3.1气门推杆应按经规定程序批准的产品图样及技术文件制造。3.2材料
3.2.1整体结构的气门推杆采用GB699规定的45钢。3.2.2组合结构的气门推杆两头部采用GB699规定的20、45钢.杆部采用GB699规定的20、45钢，GB8162规定的冷拨（冷轧）无缝钢管，GB3191规定的LY11拌材，或采用不低于上述材料强度的其他材料制造。
3.3气门推杆球头及球宽面应经表面率火或渗碳火，硬化层深度及硬度应符合以下规定。3.3.145钢硬化层深度应大于或等于1mm，硬度应大于或等于48HRC，3.3.220钢硬化层深度应大于或等于0.8mm，硬度应大于或等于52HRC，3.4组合结构的气门推杆两头部不允许松动。电阻焊、摩擦焊接的焊缝必须牢固，焊缝强度应不低于母材抗拉强度的60%。
3.5气门推杆总长公差值应不低于GB1800规定的IT13级，3.6气门推杆球头球窝半径公差值应不低于GB1800规定的IT12级。3.7气门推杆工作表面粗槛度R.值为1.6μm。3.8气门推杆素线直线度公差等级应不低于GB1184规定的12级。3.9气门推杆应无裂纹、飞边、毛刺、烧损、锈蚀等缺陷。机械工业部1994-07-18批准
1995-07-01实施
JB/T 729494

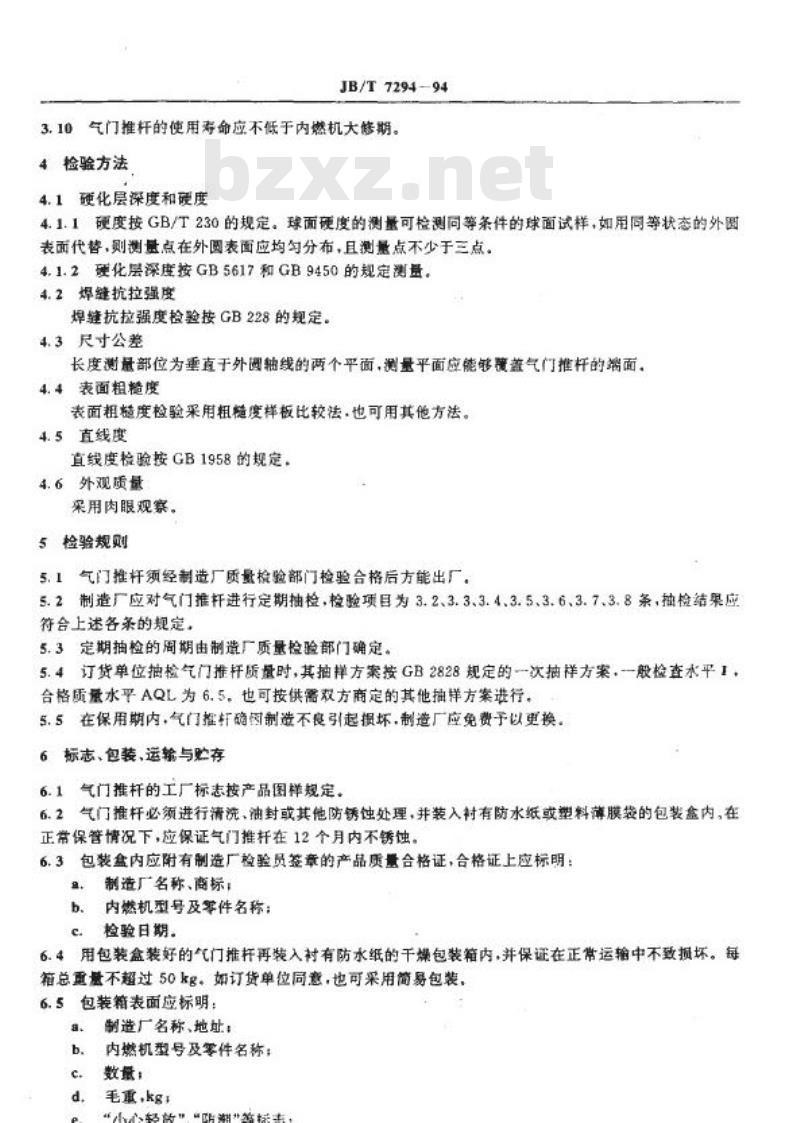

3.10气门推杆的使用寿命应不低于内燃机大修期。4检验方法
4.1硬化层深度和硬度
4.1.1硬度按GB/T230的规定。球面硬度的测量可检测同等条件的球面试样，如用同等状态的外圆表面代替，则测量点在外圆表面应均勾分布，且测量点不少于三点。4.1.2硬化层深度按GB5617和GB9450的规定测量。4.2焊缝抗拉强度
焊缝抗拉强度检验按GB228的规定。4.3尺寸公差
长度测量部位为垂直于外慢轴线的两个平面，测量平面应能够覆盖气门推杆的端面，4.4表面粗橙度免费标准下载网bzxz
表面粗糙度检验采用粗糙度样板比较法，也可用其他方法。4.5直线度
直线度检验按GB1958的规定，
4.6外观质量
采用肉眼观察。
5检验规则
5.1气门推杆须经制造厂质量检验部门检验合格后方能出厂，5.2制造厂应对气门推杆进行定期抽检，检验项为3.2、3.3、3.4、3.5、3.6、3.7、3.8条，抽检结果应符合上述各条的规定。
5.3定期抽检的周期由制造厂质量检验部门确定。5.4订货单位抽检气门推杆质量时，其抽样方案按GB2828规定的一次描样方案，一般检查水平1，合格质量水平AQL为6.5，也可按供需双方商定的其他抽样方案进行。5.5在保用期内，气门推杆确阅制造不良引起损坏.制造厂应免费予以更换。6标志、包装、运输与贮存
6.1气门推杆的工厂标志按产品图样规定。6.2气门推杆必须进行清洗、油封或其他防锈蚀处理，并装入衬有防水纸或塑料薄膜袋的包装盒内。在正常保管情况下，应保证气门推杆在12个月内不锈蚀。6.3包装盆内应附有制造厂检验员签章的产品质量合格证，合格证上应标明：制造厂名称、商标：
b.内燃机型号及零件名称：
c.检验日期。
6.4用包装盒装好的气门推杆再装入衬有防水纸的干燥包装箱内，并保证在正常运输中不致损坏。每箱总重量不超过50kg，如订货单位同意，也可采用简易包装6.5包装箱表面应标明：
制造厂名称、地址：
内燃机型号及零件名称；
数量：
毛重，kg;
“小心轻放”、“防潮\等标志：出厂日期，
JB/T7294~-94

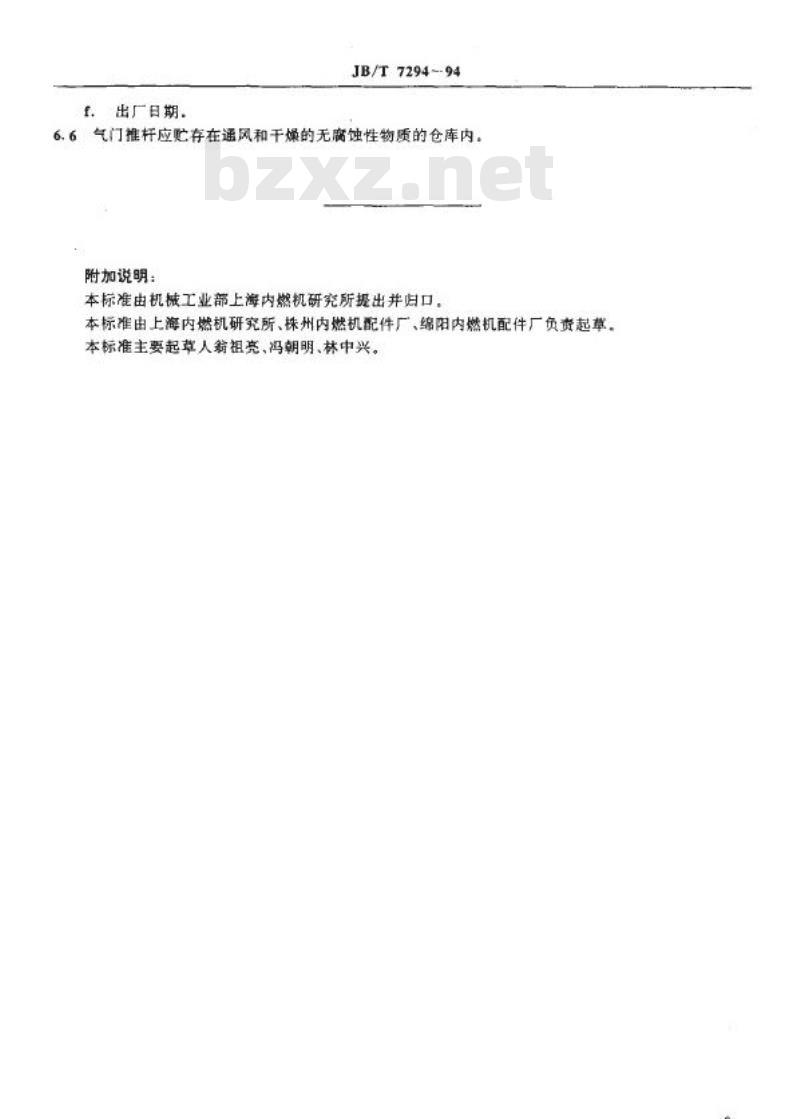

6.6气门推杆应贮存在通风和干燥的无腐蚀性物质的仓库内。附加说明：
本标准由机械工业部上海内燃机研究所提出并归口。本标准由上海内燃机研究所、株州内燃机配件厂、绵阳内燃机配件厂负资起草。本标准主要起草人翁祖亮、冯朝明、林中兴。3
