- JB/T 7293-1994 内燃机主轴承盖螺栓与螺母 技术条件
【机械行业标准(JB)】 内燃机主轴承盖螺栓与螺母 技术条件
本网站 发布时间:
1994-07-18 15:00:00
- JB/T7293-1994
- 已作废
标准号:
JB/T 7293-1994
标准名称:
内燃机主轴承盖螺栓与螺母 技术条件
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1994-07-18 -
实施日期:
1995-07-01 -
作废日期:
2007-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
替代情况:
被JB/T 7293-2007代替
标准简介/下载
点击下载
标准简介:
本标准规定了内燃机主轴承盖螺栓与螺母的技术要求、检验规则及标志与包装。 本标准适用于气缸直径小于或等于200mm的内燃机主轴承盖螺栓与螺母。 JB/T 7293-1994 内燃机主轴承盖螺栓与螺母 技术条件 JB/T7293-1994 标准下载解压密码:www.bzxz.net
标准内容
部分标准内容:

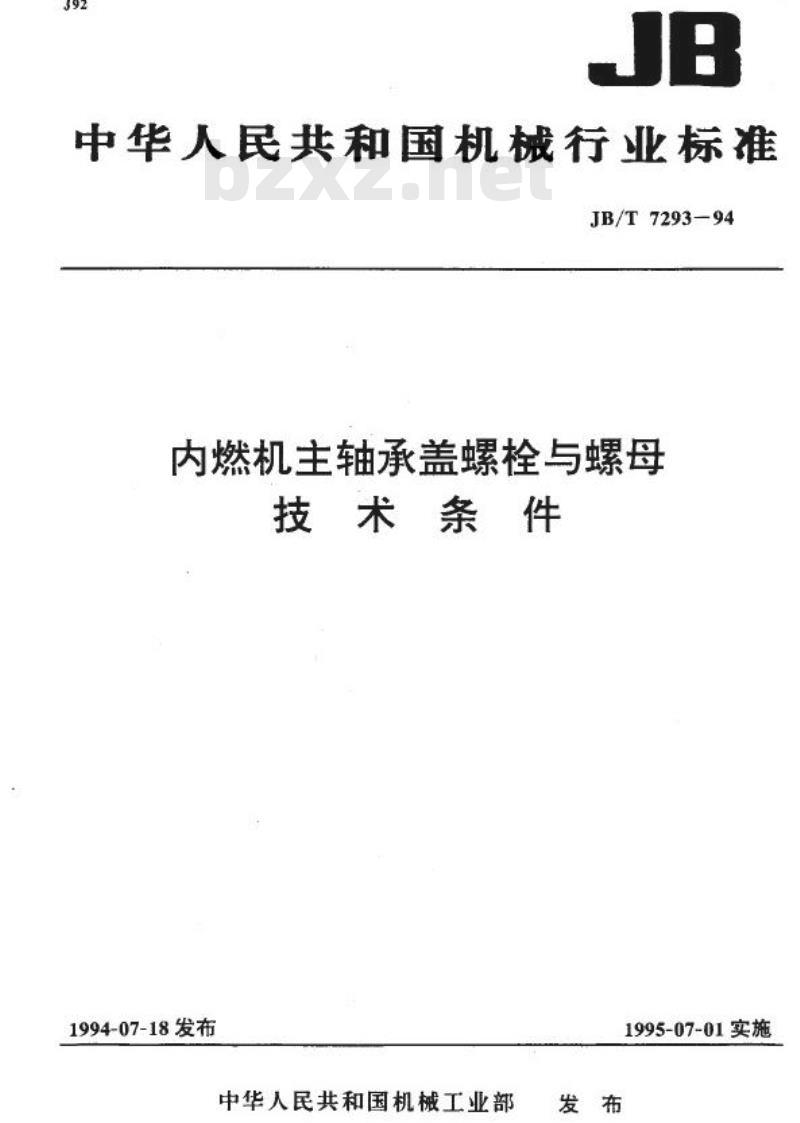

J92
JB
中华人民共和国机械行业标准
JB/T7293-94
内燃机主轴承盖螺栓与螺母
技术条件
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
发布

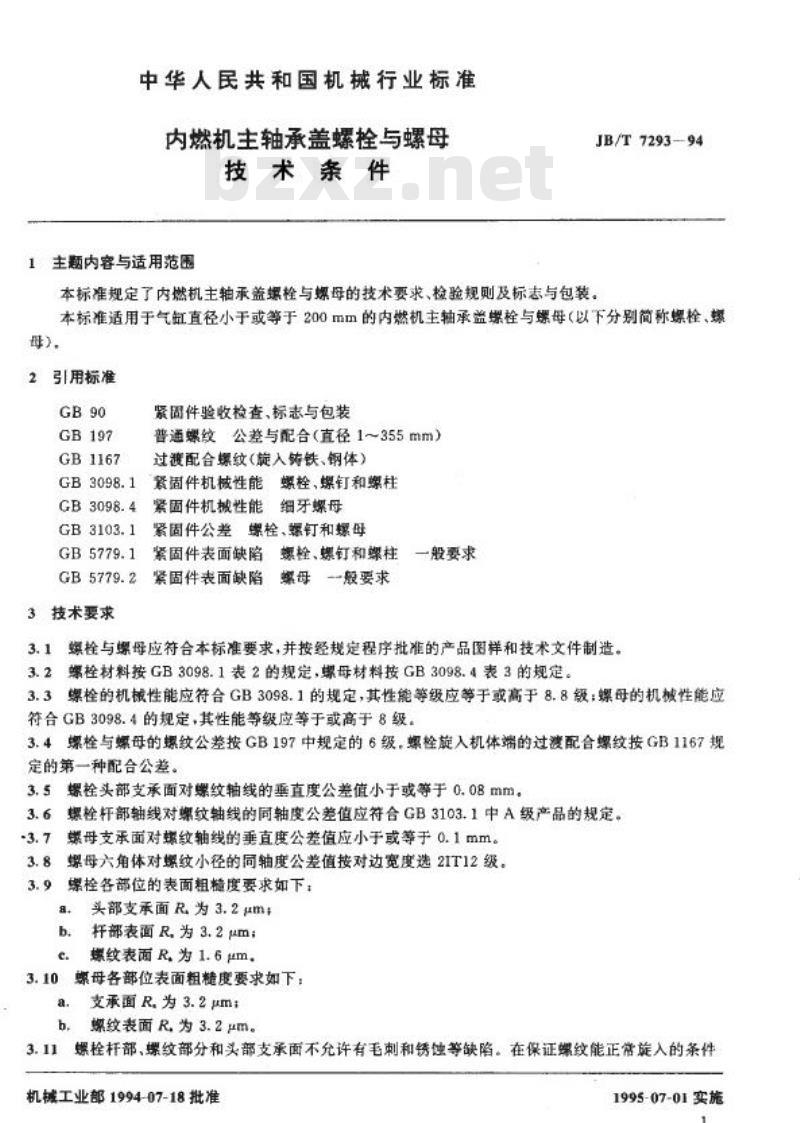

中华人民共和国机械行业标准
内燃机主轴承盖螺栓与螺母
技术条件
1主题内容与适用范
JB/T7293--94
本标准规定了内燃机主轴承盖螺栓与螺母的技术要求、检验规则及标志与包装。本标准适用于气缸直径小于或等于200mm的内燃机主轴承盖螺栓与螺母(以下分别简称螺栓、螺母),
2引用标准
GB90
GB197
GB1167
紧固件验收检查、标志与包装
普通螺纹公差与配合(直径1~355mm)过渡配合螺纹(旋入铸铁、钢体)繁固件机械性能螺栓、螺钉和螺柱GB3098.1
GB 3098.4
紧固件机械性能细牙螺母
GB3103.1
紧固件公差螺栓、螺钉和螺母
GB5779.1
紧固件表面缺陷螺栓、螺钉和螺柱一般要求
GB5779.2紧固件表面缺陷螺母--般要求3技术要求此内容来自标准下载网
3.19
螺栓与螺母应符合本标准要求,并按经规定程序批准的产品图样和技术文件制造。3.2螺栓材料按GB3098.1表2的规定,螺母材料按GB3098.4表3的规定。3.3螺栓的机械性能应符合GB3098.1的规定,其性能等级应等于或高于8.8级:螺母的机械性能应符合GB3098.4的规定,其性能等级应等于或高于8级。3.4螺栓与螺母的螺纹公差按GB197中规定的6级,螺栓旋入机体端的过渡配合螺纹按GB1167规定的第一种配合公差。
3.5螺栓头部支承面对纹轴线的垂直度公差值小于或等于0.08mm。3.6
螺栓杆部轴线对螺纹轴线的同轴度公差值应符合GB3103.1中A级产品的规定。端母支承面对娠纹轴线的重直度公差值应小于或等于0.1mm。-3.7
3.8
螺母六角体对螺纹小径的同轴度公差值按对边宽度选2IT12级。栓各部位的表面粗度要求如下:3.9
头部支承面R.为3.2μm#
a.
杆部表面R为3.2μm;
b.
螺纹表面R.为1.6μm,
e.
3.10螺母各部位表面粗糙度要求如下:a.支承面R为3.2μm;
b,螺纹表面R.为3.2μm。
3.11螺栓杆部、操纹部分和头部支承面不允许有毛刺和锈蚀等缺陷。在保证螺纹能正常旋入的条件机械工业部1994-07-18批准
1995-07-01实施
1
下,螺纹末端两扣允许有不完整螺纹存在。JB/T7293-94
螺母支承面、螺纹部分不允许有毛刺、锈蚀等缺陷。3.12
3.13螺栓与螺母表面应经氧化或其他防锈处理。3.14其他技术要求按GB3103.1和GB5779.1.GB5779.2的规定。检验规则
4
4.1产品应经制造厂质量检验部门检验合格后方能出厂,4.2订货单位抽验产品质量时,按GB90的规定进行。4.3螺栓与螺母的其他表面缺陷按GB5779.1及GB5779.2的规定进行。标志与包装
5
标志与包装应符合GB90的规定。附加说明:
本标准由机械工业部上海内燃机研究所提出并归口。本标准由上海内燃机研究所负责起草,本标准主要起草人杜榕。
2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
JB
中华人民共和国机械行业标准
JB/T7293-94
内燃机主轴承盖螺栓与螺母
技术条件
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
发布
中华人民共和国机械行业标准
内燃机主轴承盖螺栓与螺母
技术条件
1主题内容与适用范
JB/T7293--94
本标准规定了内燃机主轴承盖螺栓与螺母的技术要求、检验规则及标志与包装。本标准适用于气缸直径小于或等于200mm的内燃机主轴承盖螺栓与螺母(以下分别简称螺栓、螺母),
2引用标准
GB90
GB197
GB1167
紧固件验收检查、标志与包装
普通螺纹公差与配合(直径1~355mm)过渡配合螺纹(旋入铸铁、钢体)繁固件机械性能螺栓、螺钉和螺柱GB3098.1
GB 3098.4
紧固件机械性能细牙螺母
GB3103.1
紧固件公差螺栓、螺钉和螺母
GB5779.1
紧固件表面缺陷螺栓、螺钉和螺柱一般要求
GB5779.2紧固件表面缺陷螺母--般要求3技术要求此内容来自标准下载网
3.19
螺栓与螺母应符合本标准要求,并按经规定程序批准的产品图样和技术文件制造。3.2螺栓材料按GB3098.1表2的规定,螺母材料按GB3098.4表3的规定。3.3螺栓的机械性能应符合GB3098.1的规定,其性能等级应等于或高于8.8级:螺母的机械性能应符合GB3098.4的规定,其性能等级应等于或高于8级。3.4螺栓与螺母的螺纹公差按GB197中规定的6级,螺栓旋入机体端的过渡配合螺纹按GB1167规定的第一种配合公差。
3.5螺栓头部支承面对纹轴线的垂直度公差值小于或等于0.08mm。3.6
螺栓杆部轴线对螺纹轴线的同轴度公差值应符合GB3103.1中A级产品的规定。端母支承面对娠纹轴线的重直度公差值应小于或等于0.1mm。-3.7
3.8
螺母六角体对螺纹小径的同轴度公差值按对边宽度选2IT12级。栓各部位的表面粗度要求如下:3.9
头部支承面R.为3.2μm#
a.
杆部表面R为3.2μm;
b.
螺纹表面R.为1.6μm,
e.
3.10螺母各部位表面粗糙度要求如下:a.支承面R为3.2μm;
b,螺纹表面R.为3.2μm。
3.11螺栓杆部、操纹部分和头部支承面不允许有毛刺和锈蚀等缺陷。在保证螺纹能正常旋入的条件机械工业部1994-07-18批准
1995-07-01实施
1

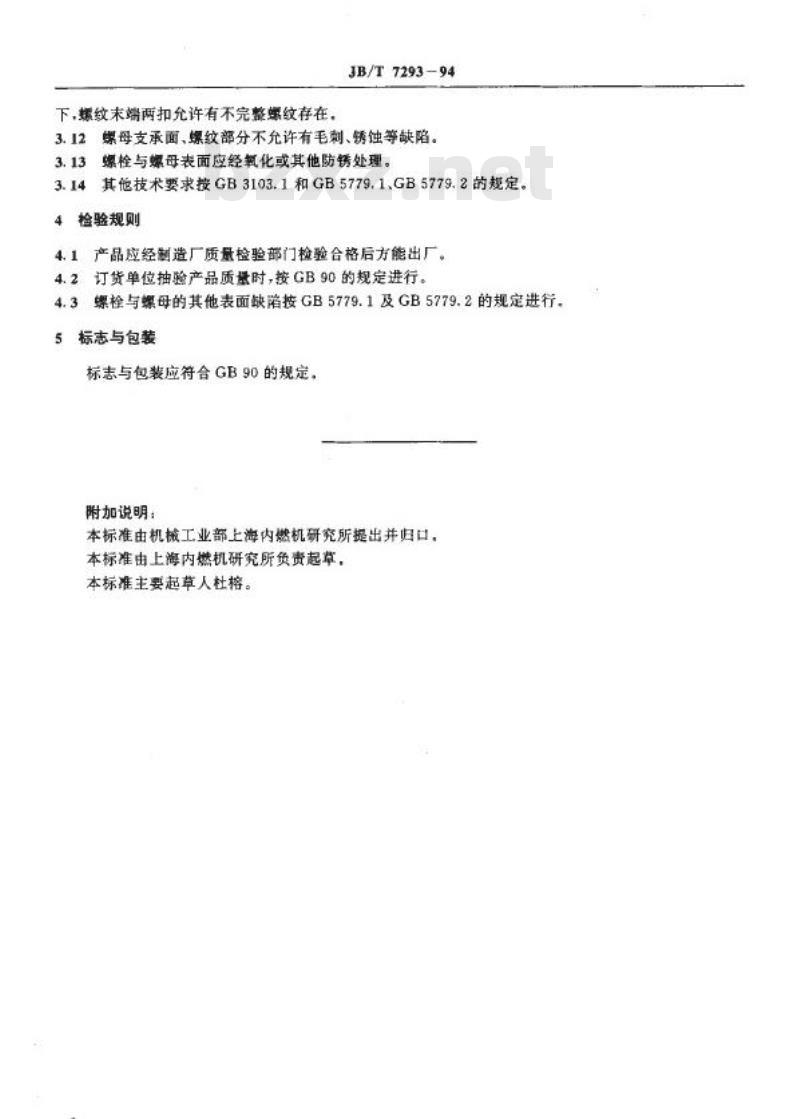

下,螺纹末端两扣允许有不完整螺纹存在。JB/T7293-94
螺母支承面、螺纹部分不允许有毛刺、锈蚀等缺陷。3.12
3.13螺栓与螺母表面应经氧化或其他防锈处理。3.14其他技术要求按GB3103.1和GB5779.1.GB5779.2的规定。检验规则
4
4.1产品应经制造厂质量检验部门检验合格后方能出厂,4.2订货单位抽验产品质量时,按GB90的规定进行。4.3螺栓与螺母的其他表面缺陷按GB5779.1及GB5779.2的规定进行。标志与包装
5
标志与包装应符合GB90的规定。附加说明:
本标准由机械工业部上海内燃机研究所提出并归口。本标准由上海内燃机研究所负责起草,本标准主要起草人杜榕。
2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
