【国家标准(GB)】敲击呆扳手和敲击梅花扳手

本网站发布时间： 2024-08-05 09:35:54

GB/T4392-1995
现行
　点击下载此标准

基本信息

标准号：
GB/T 4392-1995
标准名称：
敲击呆扳手和敲击梅花扳手
标准类别：
国家标准(GB)
英文名称：
Percussion wrenches and percussion ring wrenches
标准状态：
现行
发布日期：
1995-10-24
实施日期：
1996-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
66.80 KB

标准分类号

标准ICS号：
机械制造>>25.140手持工具
中标分类号：
机械>>工艺装备>>J47手工工具

关联标准

替代情况：
替代GB 4392-1984

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1996-07-01

其他信息

首发日期：
1984-05-14
复审日期：
2004-10-14
起草人：
林美德、周燕谋、薛桂皀
起草单位：
全国五金标准化技委会
归口单位：
全国五金制品标准化技术委员会
提出单位：
中国轻工总会
发布部门：
国家技术监督局
主管部门：
中国轻工业联合会
相关标签：
扳手梅花

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了敲击呆扳手和敲击梅花扳手的型式、基本尺寸、技术要求。本标准适用于敲击呆扳手和敲击梅花扳手。 GB/T 4392-1995 敲击呆扳手和敲击梅花扳手 GB/T4392-1995

标准内容

部分标准内容：

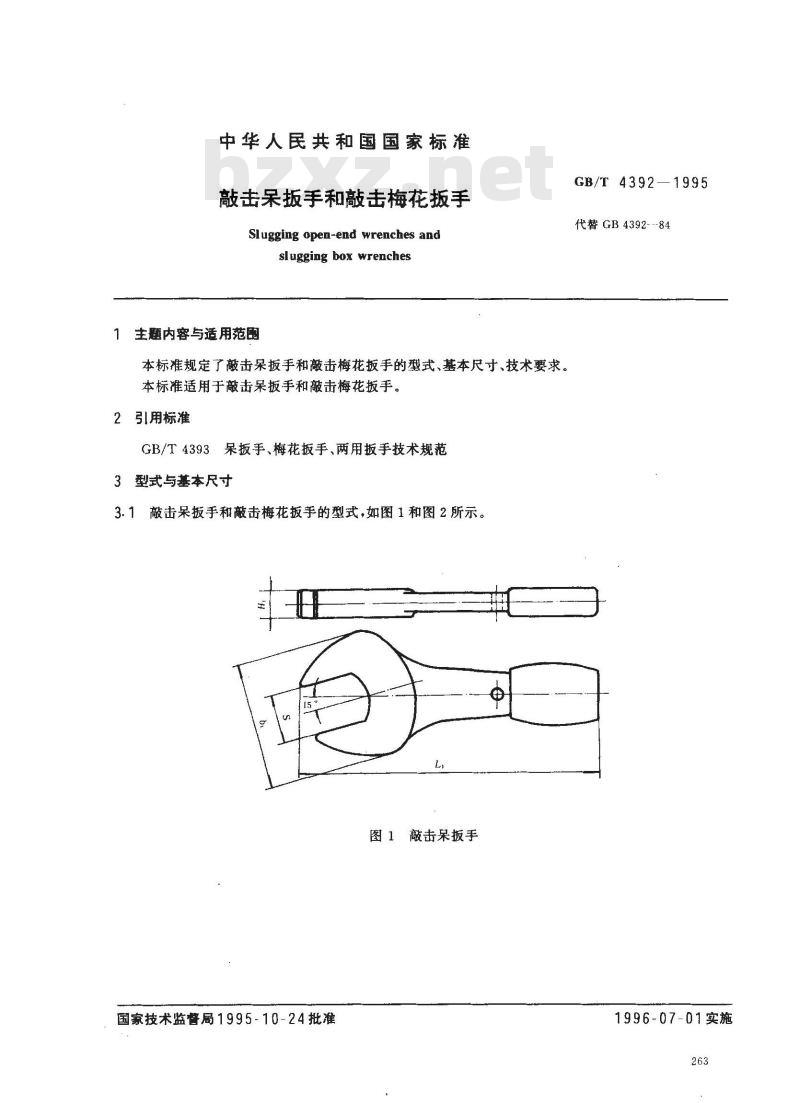

中华人民共和国国家标准
敲击呆扳手和敲击梅花扳手
Slugging open-end wrenches andsl ugging box wrenches
1 主题内容与适用范围
本标准规定了敲击呆扳手和敲击梅花扳手的型式、基本尺寸、技术要求。本标准适用于敲击呆扳手和敲击梅花扳手。引用标准
GB/T4393呆扳手、梅花扳手、两用扳手技术规范3型式与基本尺寸
3.1敲击呆扳手和蔽击梅花扳手的型式，如图1和图2所示。L
敲击呆扳手
国家技术监警局1995-10-24批准GB/T4392—1995
代替GB4392--84
1996-07-01实施
GB/T43921995

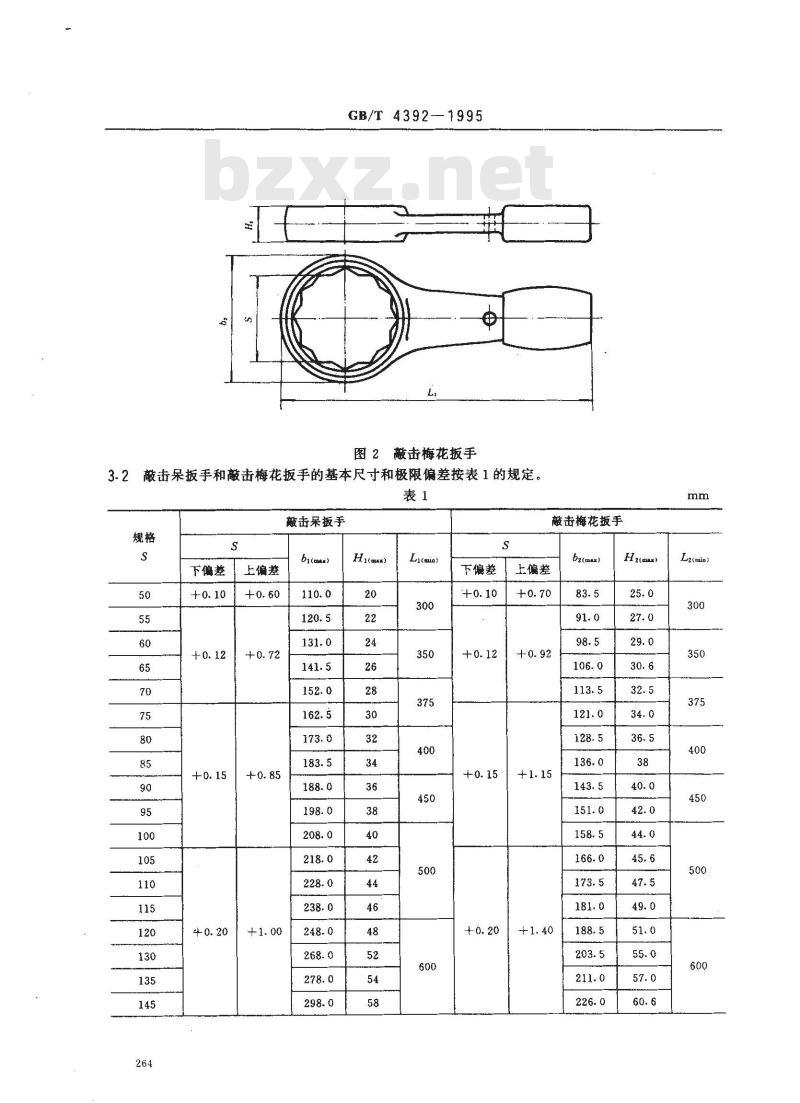

图2敲击梅花扳手
敲击呆扳手和敲击梅花扳手的基本尺寸和极限偏差按表1的规定。3.2
下偏差
上偏差
敲击呆扳手
br(man)
Hi(max)
Li(aia)
下偏差
敲击梅花扳手
b2(mx)
上偏差
H2(man)
L2(mio)
下偏差
上偏差
敲击呆扳手
GB/T4392—1995

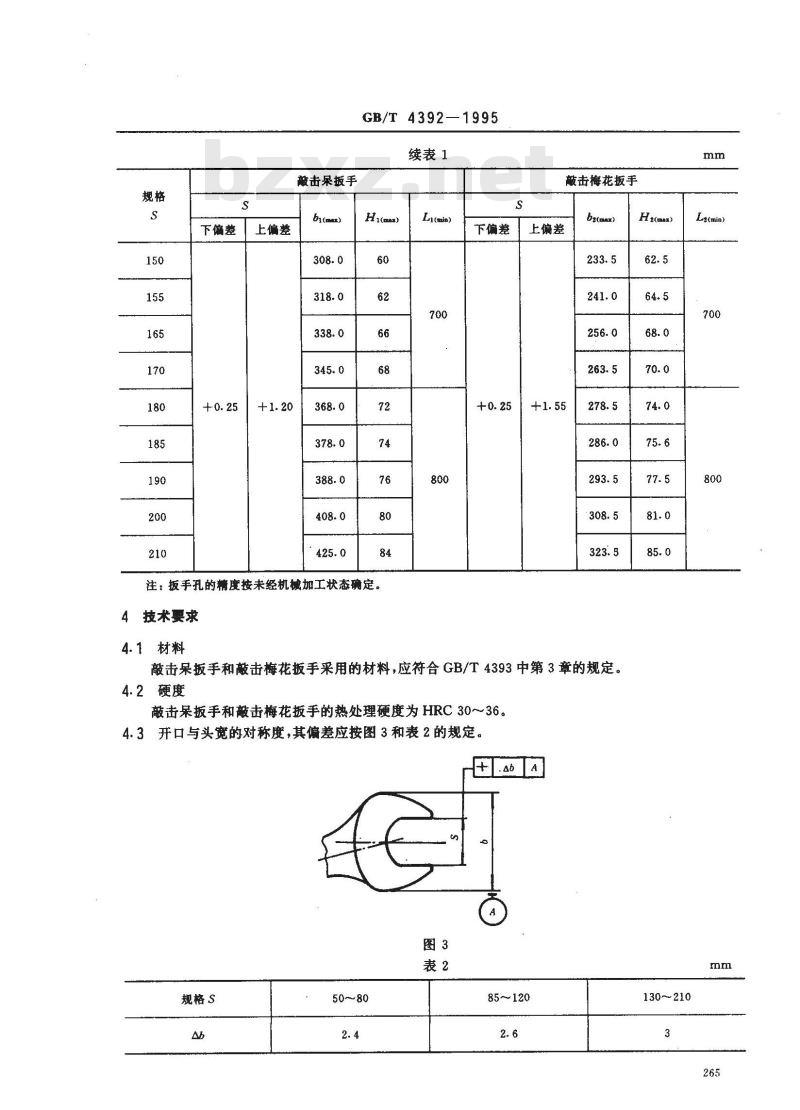

续表1
Hi(man)
注：扳手孔的精度按未经机械加工状态确定。4技术要求免费标准bzxz.net
4.1材料
Li(catie)
下偏差
敲击梅花扳手
be(nan)
上偏差
敲击呆扳手和敲击梅花扳手采用的材料，应符合GB/T4393中第3章的规定。4.2硬度
敲击呆扳手和敲击梅花扳手的热处理硬度为HRC30～36。4.3开口与头宽的对称度，其偏差应按图3和表2的规定。
规格S
Ht(ma)
130～210
Lz(min)

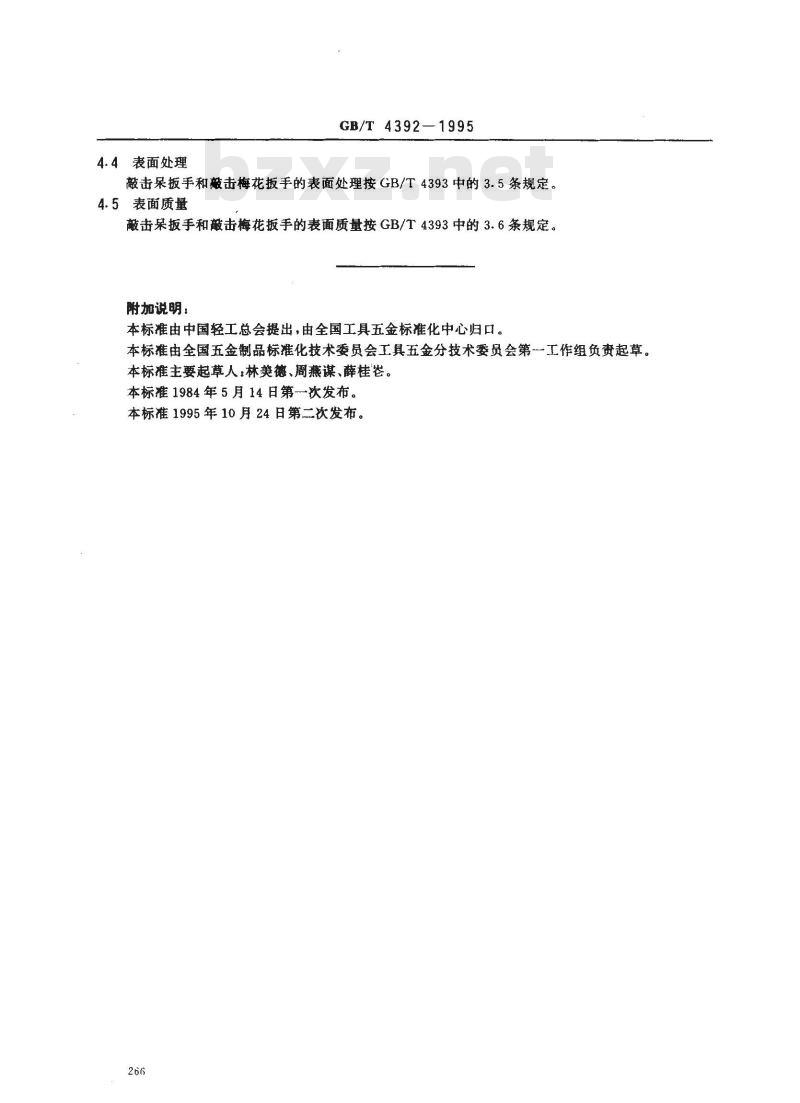

4.4表面处理
GB/T4392—1995
敲击呆扳手和敲击梅花扳手的表面处理按GB/T4393中的3.5条规定。4.5表面质量
敲击呆扳手和蔽击梅花扳手的表面质量按GB/T4393中的3.6条规定。附加说明：
本标准由中国轻工总会提出，由全国工具五金标准化中心归口。本标准由全国五金制品标准化技术委员会工具五金分技术委员会第一工作组负责起草。本标准主要起草人：林美德、周燕谋、薛桂卷。本标准1984年5月14日第一次发布。本标准1995年10月24日第二次发布。266
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
