【国家标准(GB)】 公制扳手开口和扳手孔的常用公差

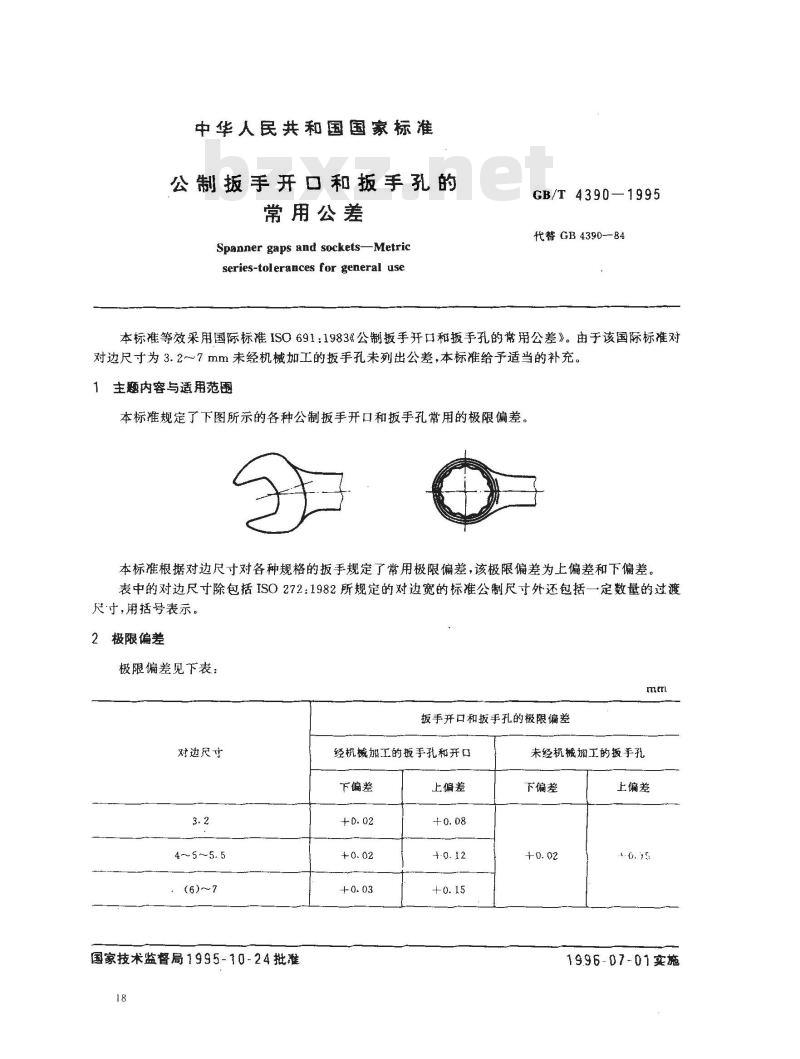

中华人民共和国国家标准
公制扳手开口和扳手孔的
常用公差
Spanner gaps and sockets-Metricseries-tolerances for general useGB/T4390—1995
代替GB4390--84
本标准等效采用国际标准ISO691：1983《公制扳手开口和扳手孔的常用公差》。由于该国际标准对对边尺寸为3.2~～~7mm未经机械加工的扳手孔未列出公差，本标准给子适当的补充。主题内容与适用范围
本标准规定了下图所示的各种公制扳手开口和扳手孔常用的极限偏差。本标准根据对边尺寸对各种规格的扳手规定了常用极限偏差，该极限偏差为上偏差和下偏差，表中的对边尺寸除包括ISO272:1982所规定的对边宽的标准公制尺寸外还包括一定数量的过渡尺寸，用括号表示。
极限偏差
极限偏差见下表；
扳手开口和扳手孔的极限偏差
对边尺寸
(6)～7
国家技术监督局1995-70-24批准18
经机械加工的扳手孔和开口
下偏差
上偏差
未经机械加工的扳手孔
下偏差
上偏差
1996-07-01实施
对边尺寸
10～11
(12)~13Www.bzxZ.net
(14)~15~16
(17)～18
(19)~(20)～21~(22)~(23)~24~(25)(26)～27～(28)～30~(32)
34~36~41~46~50
55～60~65～70
75~8085~90~~95~100
105~110115~120~i30135～145
150~155~165~170~175~180~185
190~200~210
附加说明：
GB/T 4390-1995

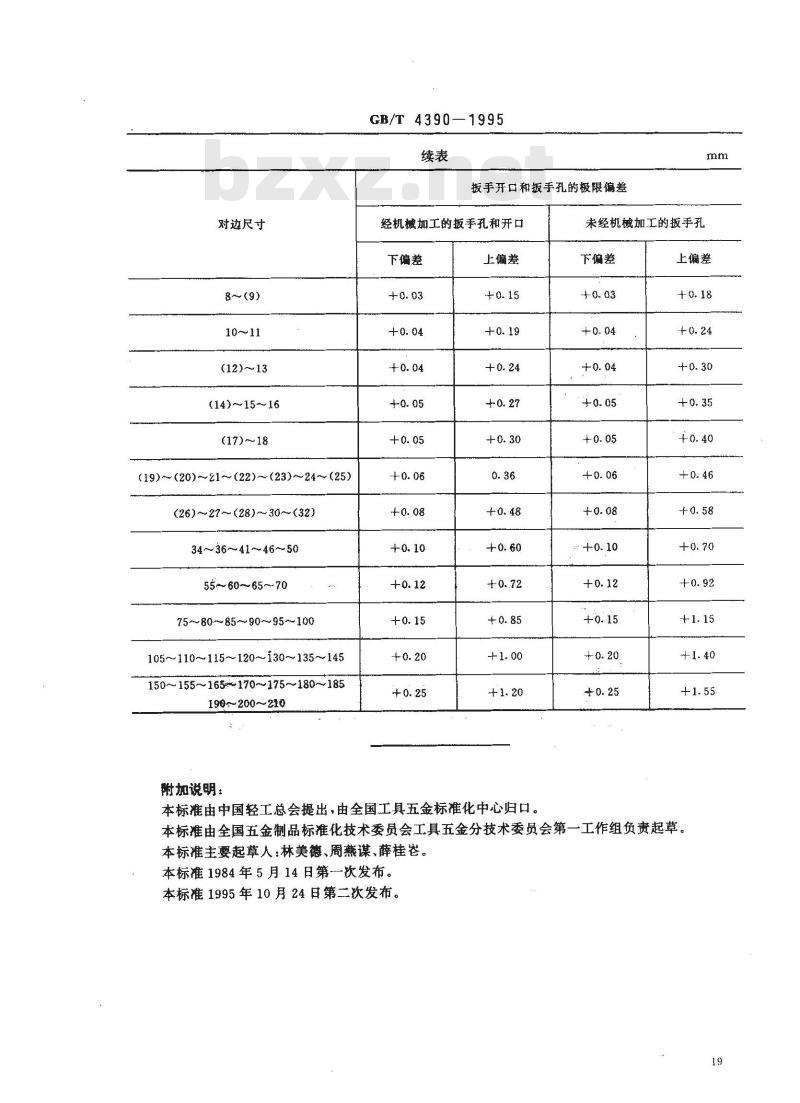

扳手开口和扳手孔的极限偏差
经机械加工的扳手孔和开口
下偏差
上偏差
未经机械加工的扳手孔
下偏差
上偏差
本标准由中国轻工总会提出，由全国工具五金标准化中心归口。本标准由全国五金制品标准化技术委员会工具五金分技术委员会第一工作组负责起草。本标准主要起草人：林美德、周燕谋、薛桂卷。本标准1984年5月14日第一次发布。本标准1995年10月24日第二次发布。19
