中华人民共和国国家标准
双头扳手的对边尺寸组配
Combinations of double-end wrenches gaps本标准参照采用国际标准ISO1085:1986《双头扳手的对边尺寸组配》。主题内容与适用范围
本标准规定了双头扳手对边尺寸的组配型式和组配系列。本标准适用于双头呆扳手和双头梅花扳手的对边尺寸组配。2组配型式

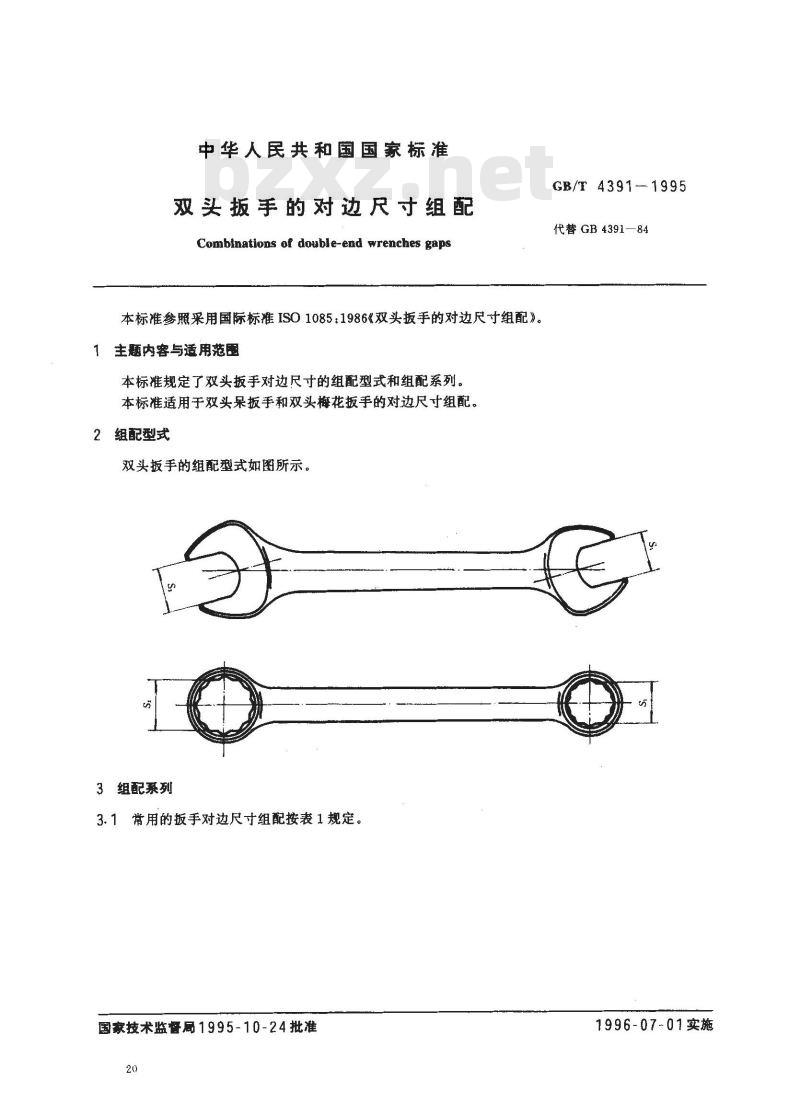

双头扳手的组配型式如图所示。3组配系列

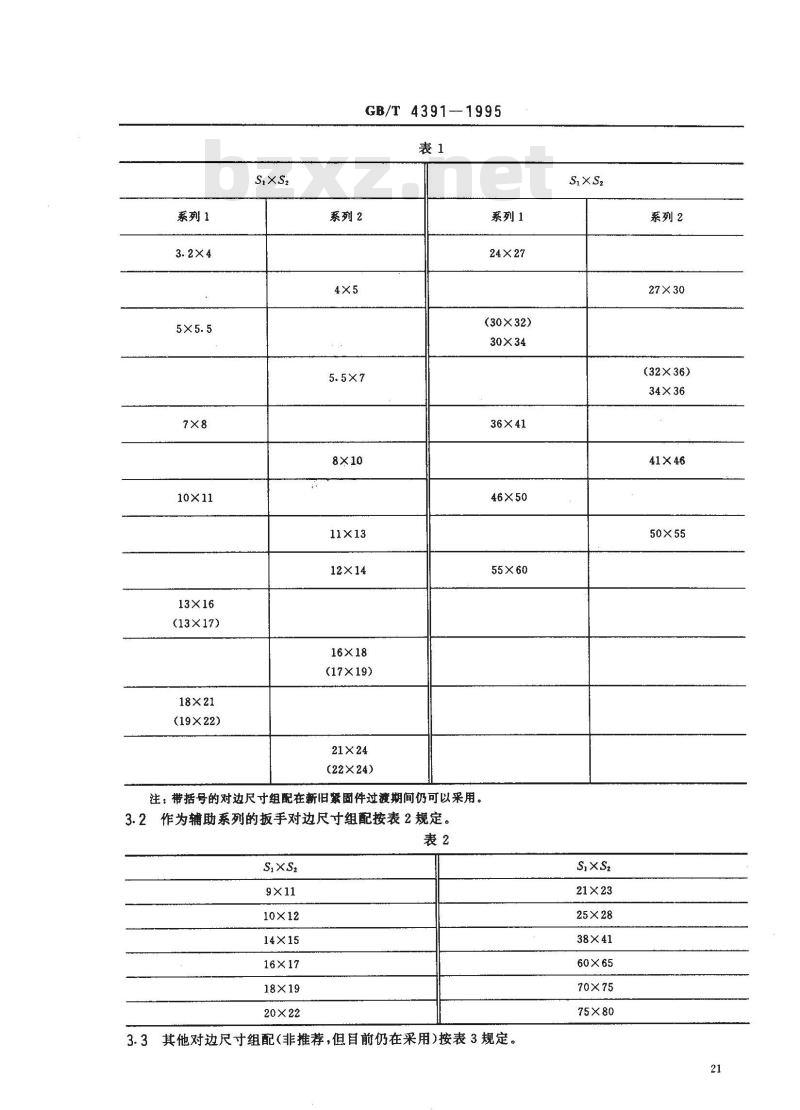

3.1常用的扳手对边尺寸组配按表1规定。国家技术监督局1995-10-24批准20
GB/T4391--1995
代替GB4391—84
1996-07-01实施
系列1
10×11
13×16
(13×17)
18×21www.bzxz.net
(19×22)
GB/T4391--1995
系列2
11×13
12×14
16×18
(17×19)
21×24
(22×24)
注：带括号的对边尺寸组配在新旧紧固件过渡期间仍可以采用。3.2作为辅助系列的扳手对边尺寸组配按表2规定。表2
10×12
14×15
16×17
18×19
20×22
系列1
24×27
(30×32)
30×34
36×41
46×50
55×60

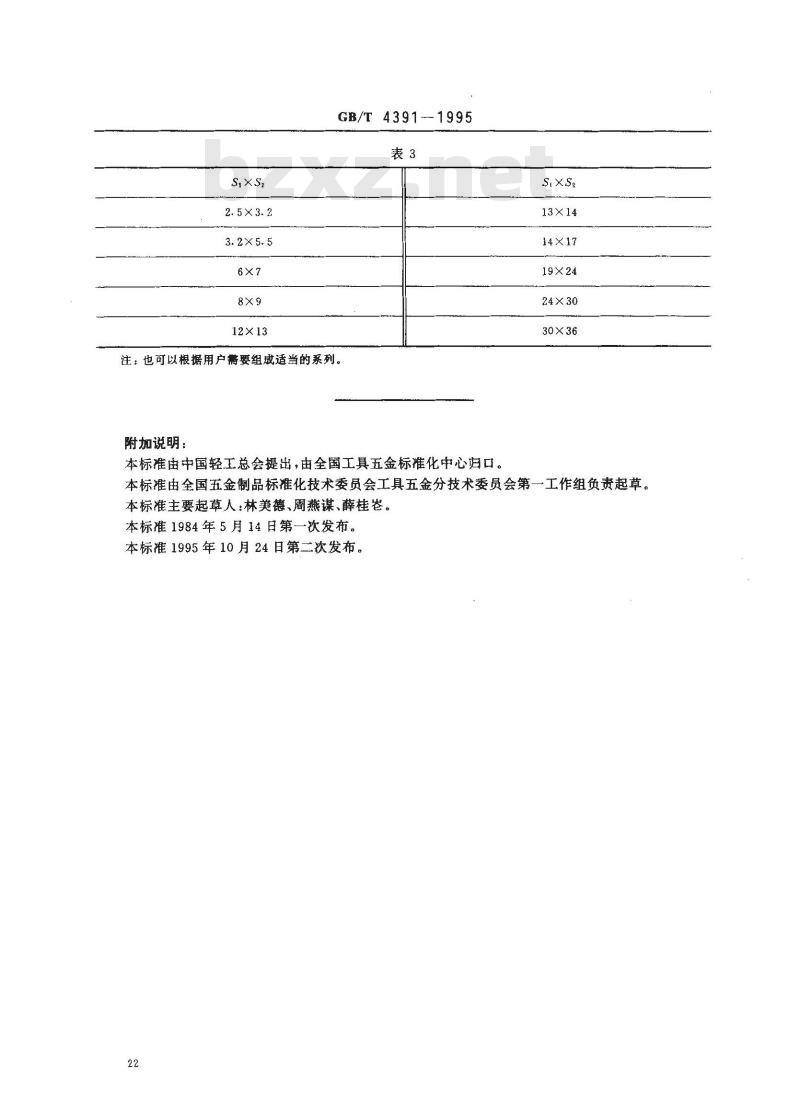

3.3其他对边尺寸组配（非推荐，但目前仍在采用）按表3规定。SixS
21×23
25×28
38×41
60×65
70×75
75×80
系列2
27×30
(32×36)
34×36
41×46
50×55
12×13
GB/T4391--1995
注：也可以根据用户需要组成适当的系列。附加说明：
本标准由中国轻工总会提出，由全国工具五金标准化中心归口。StxS
13×14
14×17
19×24
30×36
本标准由全国五金制品标准化技术委员会工具五金分技术委员会第一工作组负责起草。本标准主要起草人：林美德、周燕谋、薛桂岑。本标准1984年5月14日第一次发布。本标准1995年10月24日第二次发布。22
