标准简介/下载中华人民共和国化工行业标准
HG 2086～2089—91
硫酸生产用钒催化剂
及试验方法
1991-07-17 发布1992-01-01 实施
中华人民共和国化学工业部 发 布

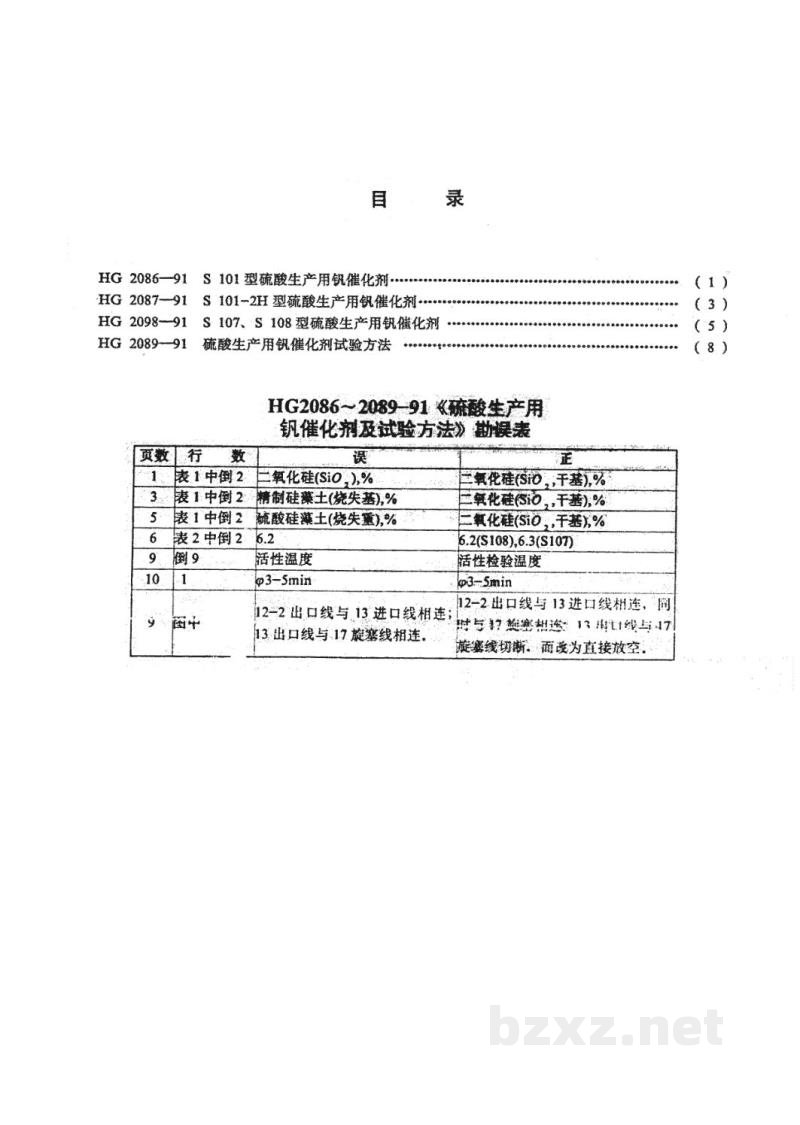

目 录
HG 2086—91 S 101型硫酸生产用钒催化剂 ……………………………………………… (1)
HG 2087—91 S 101-2H型硫酸生产用钒催化剂 ………………………………………… (3)
HG 2098—91 S 107、S 108型硫酸生产用钒催化剂 …………………………………… (5)
HG 2089—91 硫酸生产用钒催化剂试验方法 …………………………………………… (8)
HG2086～2089-91《硫酸生产用
钒催化剂及试验方法》勘误表
| 页数 | 行数 | 误 | 正 | |
|---|---|---|---|---|
| 1 | 表1中倒2 | 二氧化硅(SiO2)，% | 二氧化硅(SiO2,干基),% | |
| 3 | 表1中倒2 | 精制硅藻土(烧失量),% | 二氧化硅(SiO2,干基),% | |
| 5 | 表1中倒2 | 硫酸硅藻土(烧失量),% | 二氧化硅(SiO2,干基),% | |
| 6 | 表2中倒2 | 6.2 | 6.2(S108),6.3(S107) | |
| 9 | 倒9 | 活性温度 | 活性检验温度 | |
| 10 | 1 | φ3-5min | φ3-5min | |
| 9 | 图中 | 12—2出口线与13进口线相连； 13出口线与17旋塞线相连。 |
12-2出口线与13进口线相连，同 时与17旋塞相连。13出[口]线与47 |
|
| 旋塞线切断，而改为直接放空。 | ||||

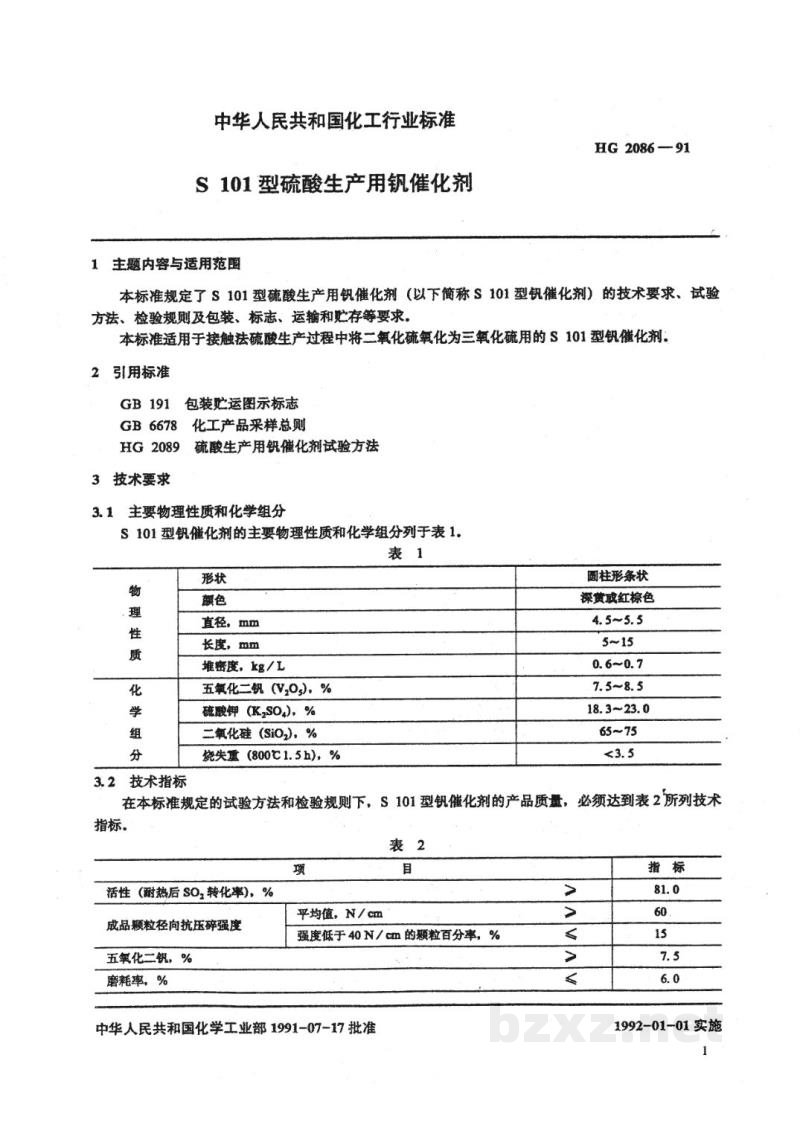

中华人民共和国化工行业标准
HG 2086—91
S 101型硫酸生产用钒催化剂
1 主题内容与适用范围
本标准规定了 S 101 型硫酸生产用钒催化剂（以下简称 S 101 型钒催化剂）的技术要求、试验方法、检验规则及包装、标志、运输和贮存等要求。
本标准适用于接触法硫酸生产过程中将二氧化硫氧化为三氧化硫用的 S 101 型钒催化剂。
2 引用标准
| GB 191 | 包装贮运图示标志 |
| GB 6678 | 化工产品采样总则 |
| HG 2089 | 硫酸生产用钒催化剂试验方法 |
3 技术要求
3.1 主要物理性质和化学组分
S 101 型钒催化剂的主要物理性质和化学组分列于表 1。
表 1
| 物 理 性 质 |
形状 | 圆柱形条状 |
| 颜色 | 深黄或红棕色 | |
| 直径，mm | 4.5～5.5 | |
| 长度，mm | 5～15 | |
| 堆密度，kg/L | 0.6～0.7 | |
| 化 学 组 分 |
五氧化二钒 (V2O5)，% | 7.5～8.5 |
| 硫酸钾 (K2SO4)，% | 18.3～23.0 | |
| 二氧化硅 (SiO2)，% | 65～75 | |
| 烧失量 (800℃ 1.5h)，% | <3.5 |
3.2 技术指标
在本标准规定的试验方法和检验规则下，S 101 型钒催化剂的产品质量，必须达到表 2 所列技术指标。
表 2
| 项 目 | 指 标 | ||
| 活性（耐热后 SO2 转化率），% | > | 81.0 | |
| 成品颗粒径向抗压碎强度 | 平均值，N/cm | > | 60 |
| 强度低于 40 N/cm 的颗粒百分率，% | ≤ | 15 | |
| 五氧化二钒，% | > | 7.5 | |

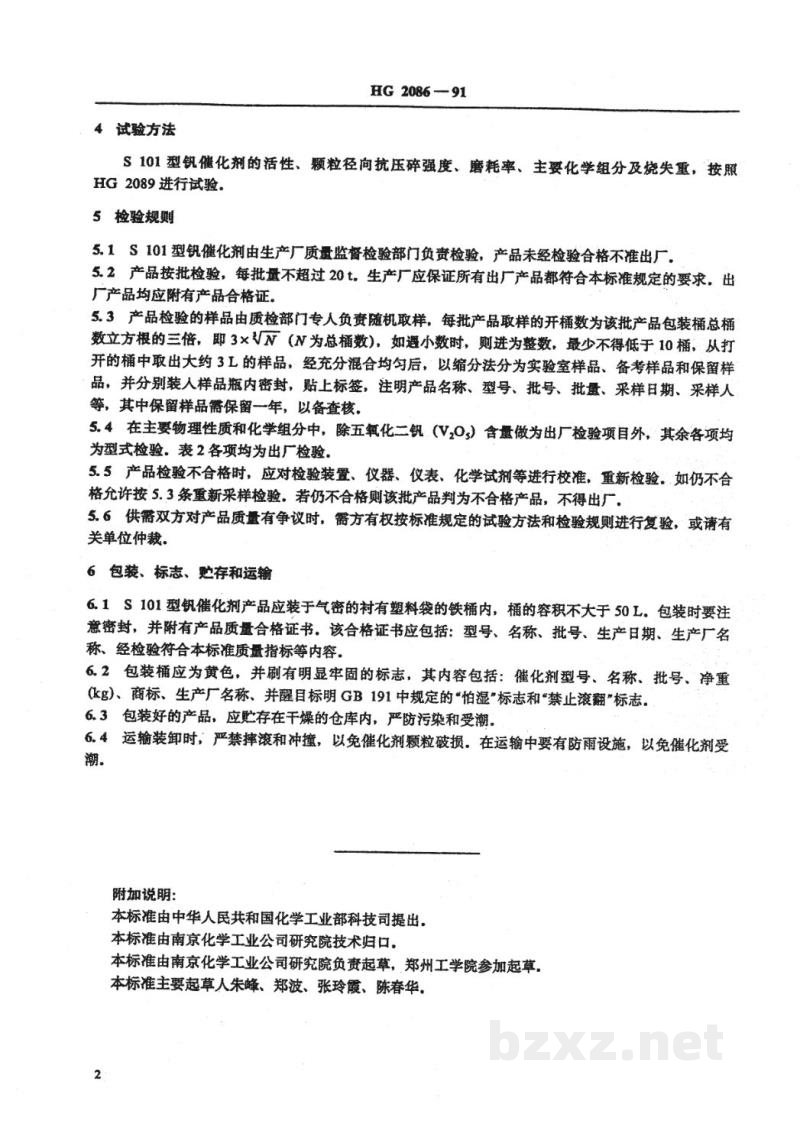

| 磨耗率，% | ≤ | 6.0 | |
