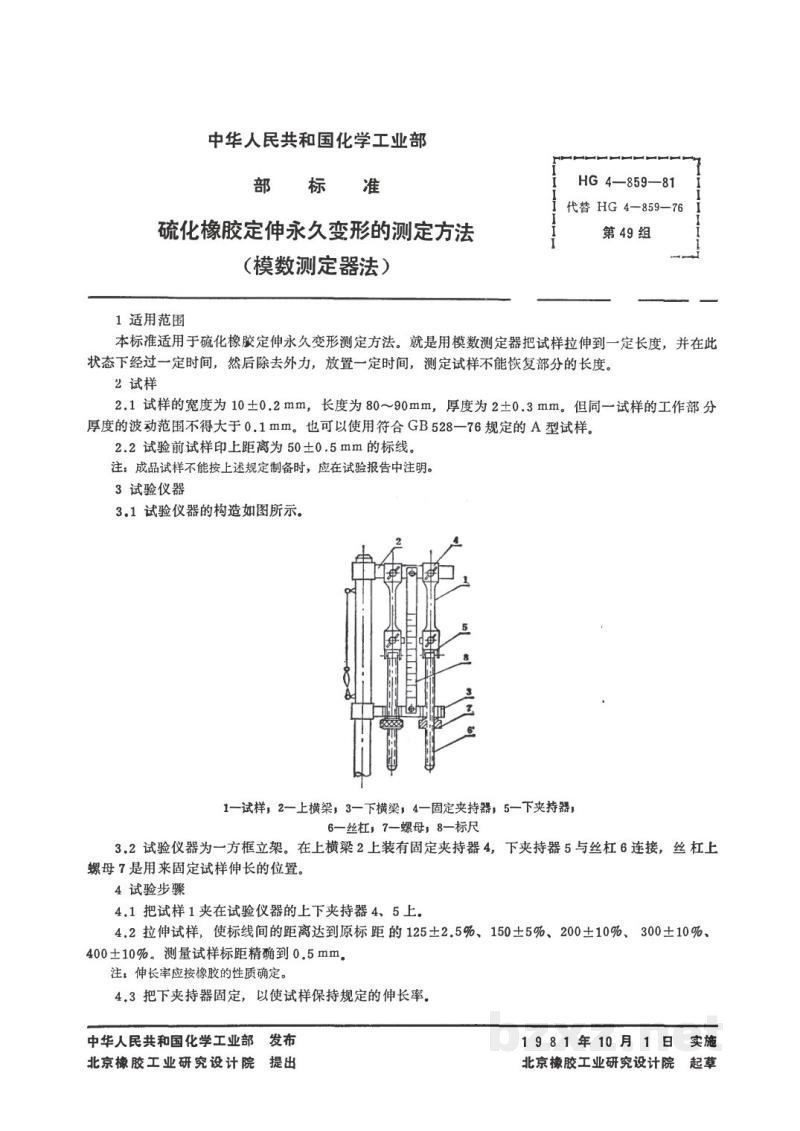

【化工标准】 硫化橡胶定伸永久变形的测定方法(模数测定器法)

中华人民共和国化学工业部

部 标 准 HG 4-859—81
代替 HG 4-859—76
第 49 组

硫化橡胶定伸永久变形的测定方法
（模数测定器法）

1 适用范围

本标准适用于硫化橡胶定伸永久变形测定方法。就是用模数测定器把试样拉伸到一定长度，并在此状态下经过一定时间，然后除去外力，放置一定时间，测定试样不能恢复部分的长度。

2 试样

2.1 试样的宽度为 $10 \pm 0.2$ mm，长度为 80～90mm，厚度为 $2 \pm 0.3$ mm。但同一试样的工作部分厚度的波动范围不得大于 0.1 mm。也可以使用符合 GB 528—76 规定的 A 型试样。

2.2 试验前试样印上距离为 $50 \pm 0.5$ mm 的标线。

注：成品试样不能按上述规定制备时，应在试验报告中注明。

3 试验仪器

3.1 试验仪器的构造如图所示。

1—试样；2—上横梁；3—下横梁；4—固定夹持器；5—下夹持器；
6—丝杠；7—螺母；8—标尺

3.2 试验仪器为一方框立架。在上横梁 2 上装有固定夹持器 4，下夹持器 5 与丝杠 6 连接，丝杠上螺母 7 是用来固定试样伸长的位置。

4 试验步骤

4.1 把试样 1 夹在试验仪器的上下夹持器 4、5 上。

4.2 拉伸试样，使标线间的距离达到原标距的 $125 \pm 2.5\%$、$150 \pm 5\%$、$200 \pm 10\%$、$300 \pm 10\%$、$400 \pm 10\%$。测量试样标距精确到 $0.5$ mm。

注：伸长率应按橡胶的性质确定。

4.3 把下夹持器固定，以使试样保持规定的伸长率。

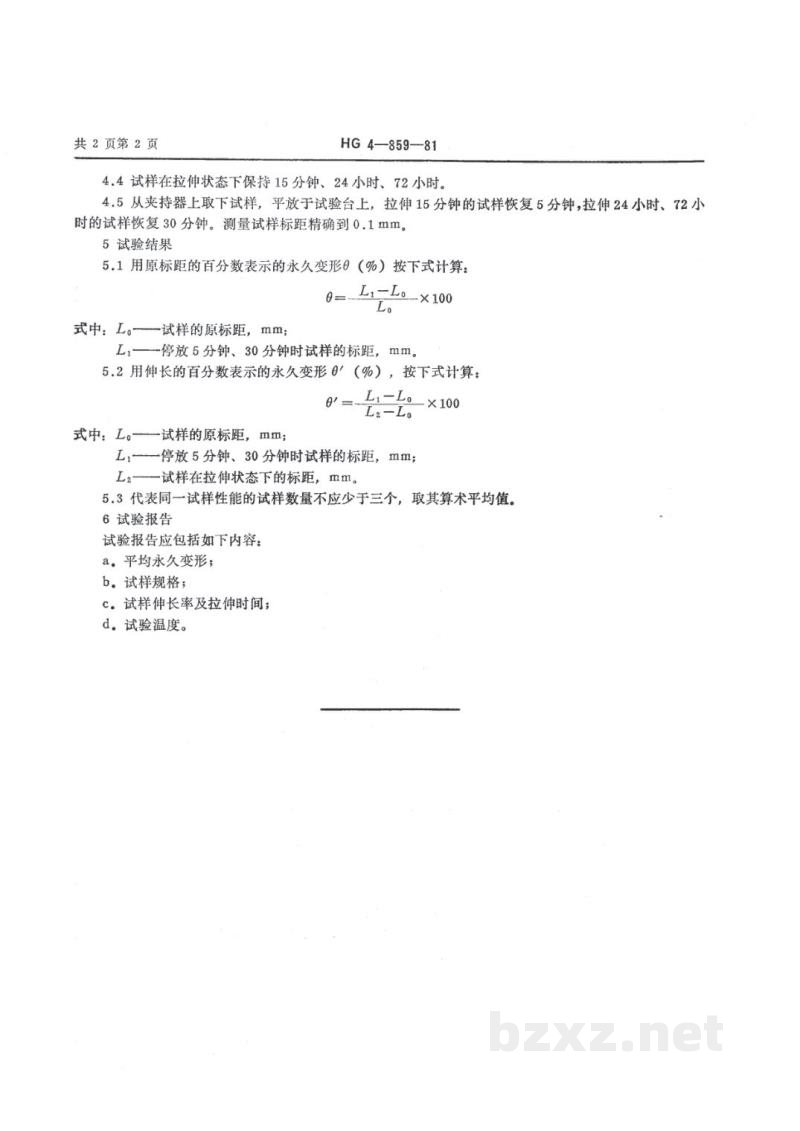

4.4 试样在拉伸状态下保持15分钟、24小时、72小时。

4.5 从夹持器上取下试样，平放于试验台上，拉伸15分钟的试样恢复5分钟，拉伸24小时、72小时的试样恢复30分钟。测量试样标距精确到0.1mm。

5 试验结果

5.1 用原标距的百分数表示的永久变形θ（%）按下式计算：

式中：$L_0$——试样的原标距，mm；
$L_1$——停放5分钟、30分钟时试样的标距，mm。

5.2 用伸长的百分数表示的永久变形$\theta'$（%），按下式计算：

式中：$L_0$——试样的原标距，mm；
$L_1$——停放5分钟、30分钟时试样的标距，mm；
$L_2$——试样在拉伸状态下的标距，mm。

5.3 代表同一试样性能的试样数量不应少于三个，取其算术平均值。

6 试验报告

试验报告应包括如下内容：

• a．平均永久变形；
• b．试样规格；
• c．试样伸长率及拉伸时间；
• d．试验温度。
