【化工标准】 化工企业冷却塔设计规定

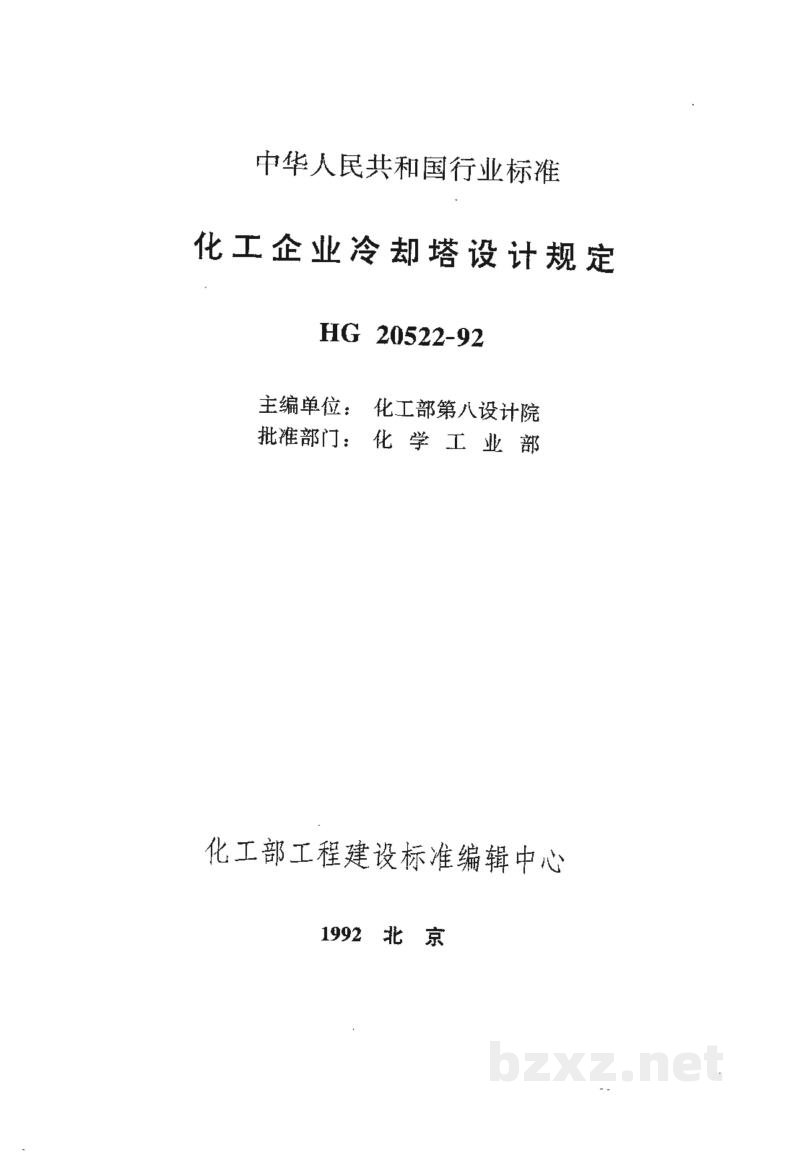

中华人民共和国行业标准

化工企业冷却塔设计规定

HG 20522-92

化工部工程建设标准编辑中心

1992 北 京

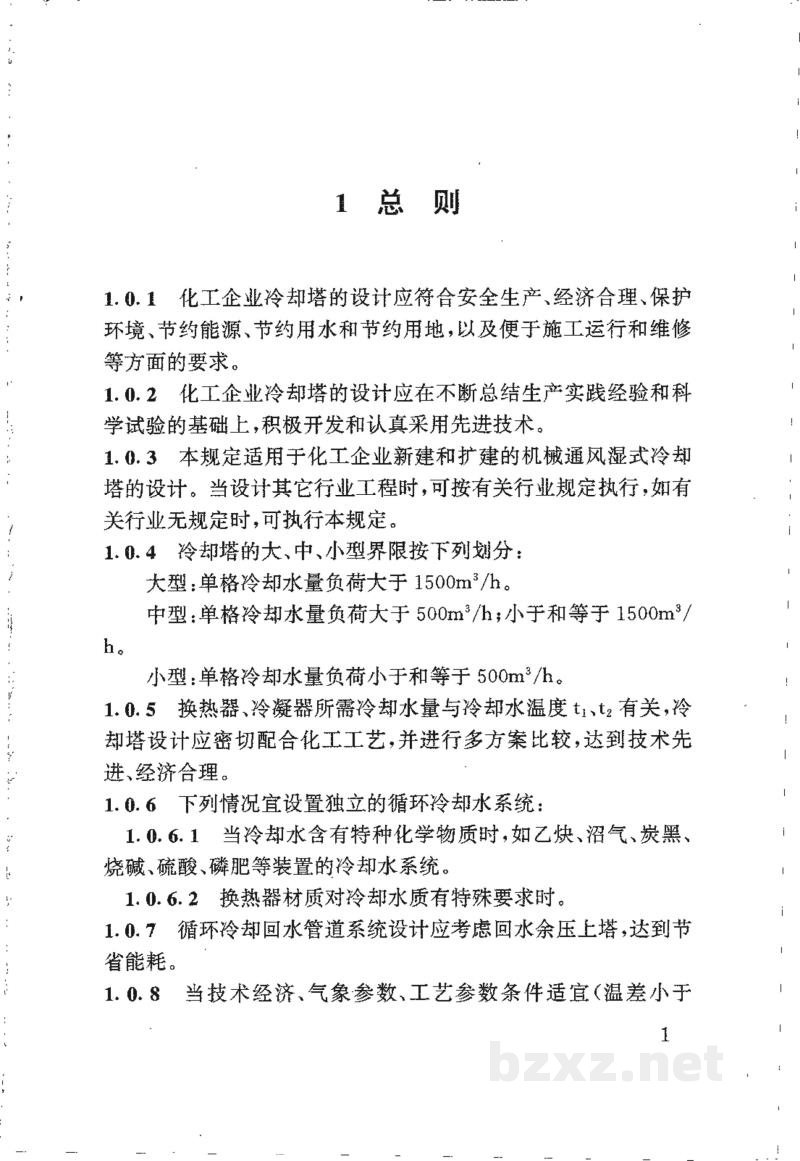

1 总则

1.0.1 化工企业冷却塔的设计应符合安全生产、经济合理、保护环境、节约能源、节约用水和节约用地，以及便于施工运行和维修等方面的要求。

1.0.2 化工企业冷却塔的设计应在不断总结生产实践经验和科学试验的基础上，积极开发和认真采用先进技术。

1.0.3 本规定适用于化工企业新建和扩建的机械通风湿式冷却塔的设计。当设计其它行业工程时，可按有关行业规定执行，如有关行业无规定时，可执行本规定。

1.0.4 冷却塔的大、中、小型界限按下列划分：

大型：单格冷却水量负荷大于 $1500\text{m}^3/\text{h}$。

中型：单格冷却水量负荷大于 $500\text{m}^3/\text{h}$；小于和等于 $1500\text{m}^3/\text{h}$。

小型：单格冷却水量负荷小于和等于 $500\text{m}^3/\text{h}$。

1.0.5 换热器、冷凝器所需冷却水量与冷却水温度 $\text{t}_1$、$\text{t}_2$ 有关，冷却塔设计应密切配合化工工艺，并进行多方案比较，达到技术先进、经济合理。

1.0.6 下列情况宜设置独立的循环冷却水系统：

1.0.6.1 当冷却水含有特种化学物质时，如乙炔、沼气、炭黑、烧碱、硫酸、磷肥等装置的冷却水系统。

1.0.6.2 换热器材质对冷却水质有特殊要求时。

1.0.7 循环冷却回水管道系统设计应考虑回水余压上塔，达到节省能耗。

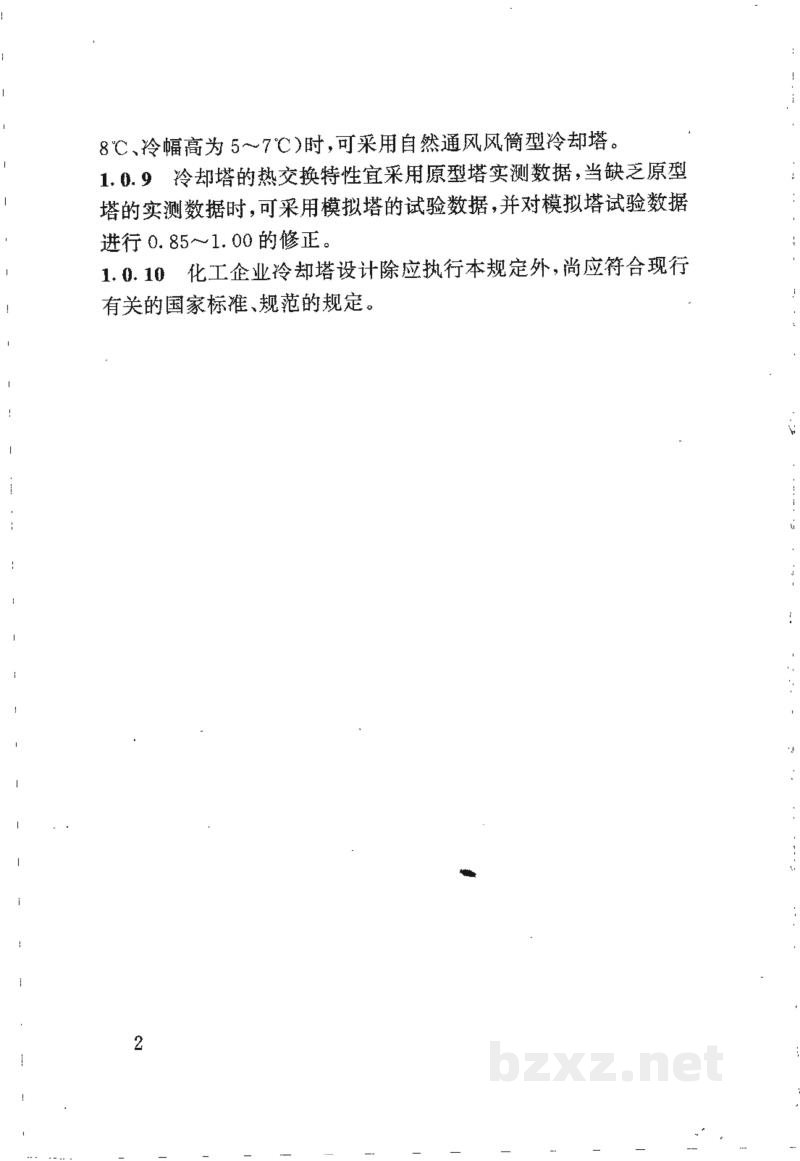

1.0.8 当技术经济、气象参数、工艺参数条件适宜（温差小于

8℃、冷幅高为5～7℃)时,可采用自然通风风筒型冷却塔。

1.0.9 冷却塔的热交换特性宜采用原型塔实测数据,当缺乏原型塔的实测数据时,可采用模拟塔的试验数据,并对模拟塔试验数据进行0.85～1.00的修正。

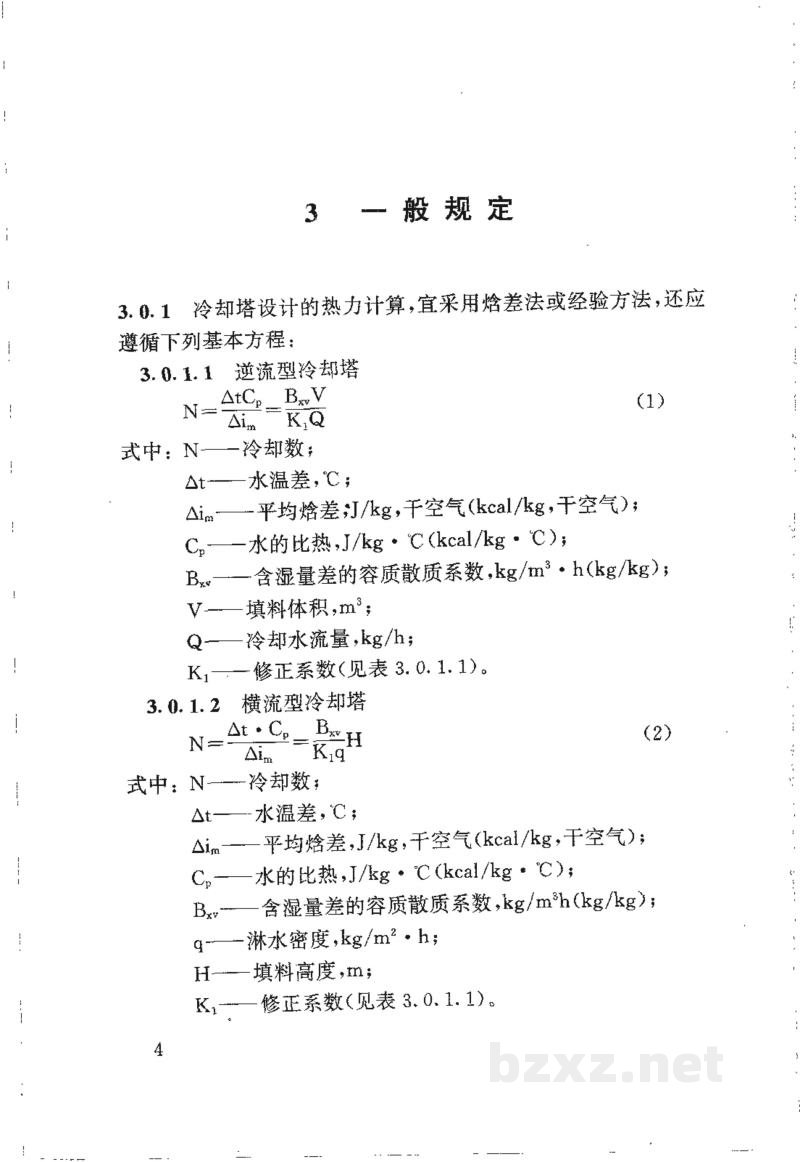

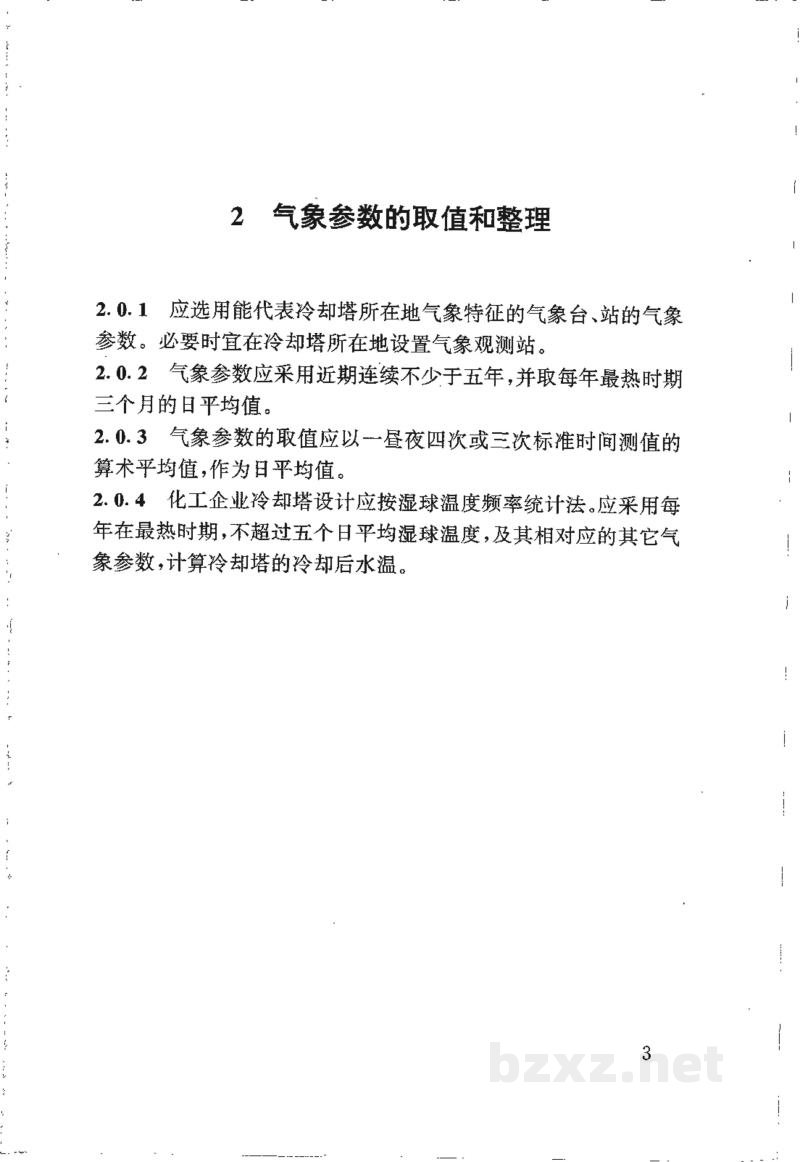

1.0.10 化工企业冷却塔设计除应执行本规定外,尚应符合现行有关的国家标准、规范的规定。
