标准简介/下载中华人民共和国医药行业标准
YY/T 0160—94
直管形石英紫外线低压汞消毒灯
国家医药管理局发布

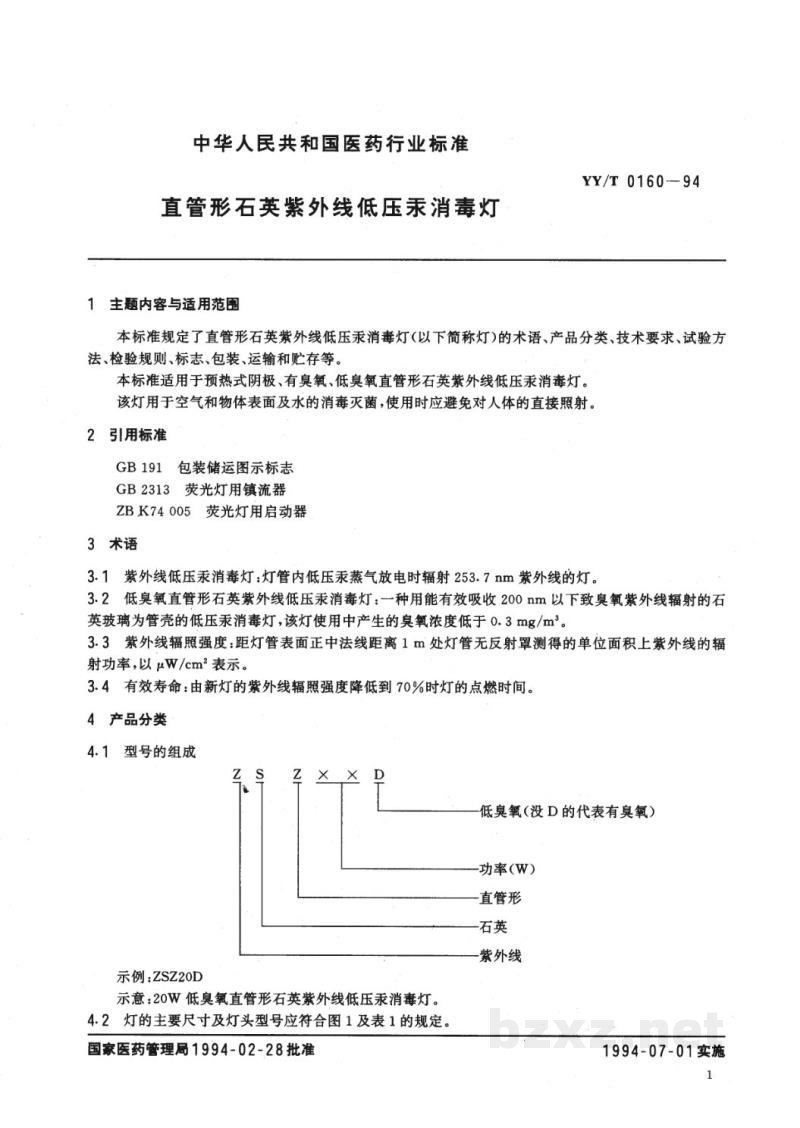

中华人民共和国医药行业标准
YY/T 0160—94
直管形石英紫外线低压汞消毒灯
1 主题内容与适用范围
本标准规定了直管形石英紫外线低压汞消毒灯(以下简称灯)的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于预热式阴极、有臭氧、低臭氧直管形石英紫外线低压汞消毒灯。
该灯用于空气和物体表面及水的消毒灭菌，使用时应避免对人体的直接照射。
2 引用标准
- GB 191 包装储运图示标志
- GB 2313 荧光灯用镇流器
- ZB K74 005 荧光灯用启动器
3 术语
3.1 紫外线低压汞消毒灯：灯管内低压汞蒸气放电时辐射 253.7 nm 紫外线的灯。
3.2 低臭氧直管形石英紫外线低压汞消毒灯：一种用能有效吸收 200 nm 以下致臭氧紫外线辐射的石英玻璃为管壳的低压汞消毒灯，该灯使用中产生的臭氧浓度低于 0.3 mg/m³。
3.3 紫外线辐照强度：距灯管表面正中法线距离 1 m 处灯管无反射罩测得的单位面积上紫外线的辐射功率，以 μW/cm² 表示。
3.4 有效寿命：由新灯的紫外线辐照强度降低到 70%时灯的点燃时间。
4 产品分类
4.1 型号的组成
[图片]低臭氧(没 D 的代表有臭氧)
功率(W)
直管形
石英
紫外线
示例：ZSZ20D
示意：20W 低臭氧直管形石英紫外线低压汞消毒灯。
4.2 灯的主要尺寸及灯头型号应符合图1及表1的规定。
YY/T 0160—94
[图片]

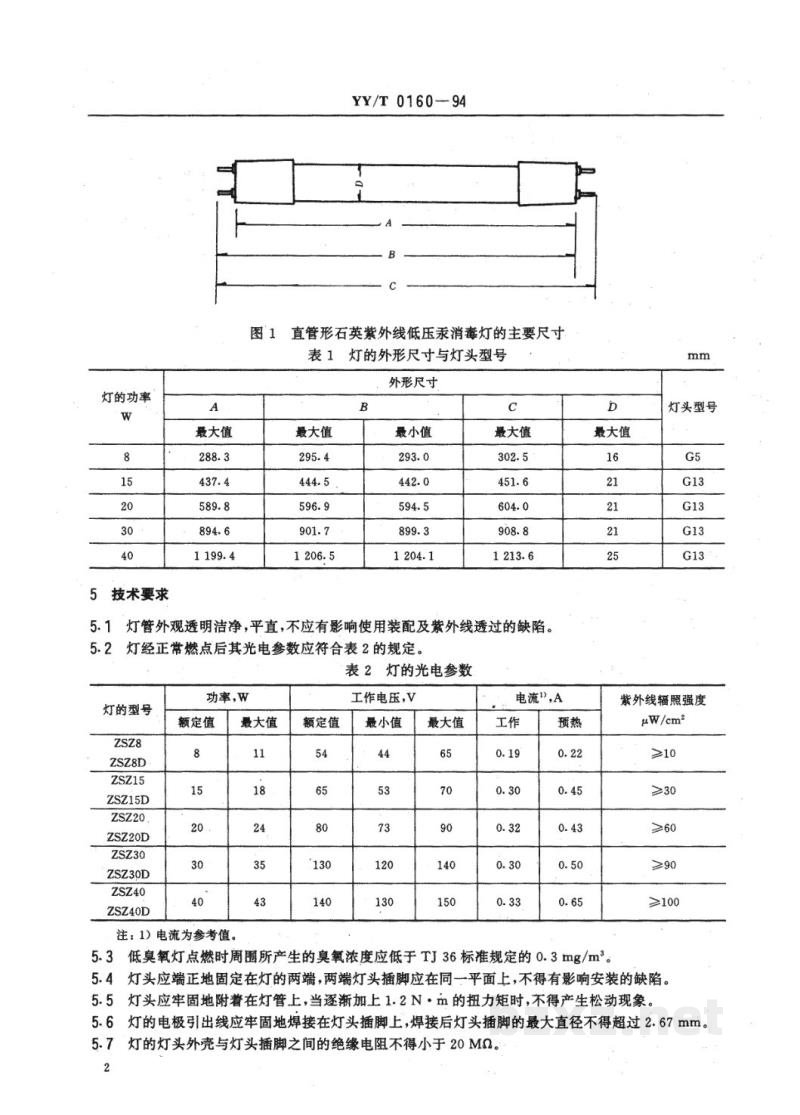

图 1 直管形石英紫外线低压汞消毒灯的主要尺寸
| 灯的功率 W |
外形尺寸 | 灯头型号 | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | |||
| 最大值 | 最大值 | 最小值 | 最大值 | 最大值 | ||
| 8 | 288.3 | 295.4 | 293.0 | 302.5 | 16 | G5 |
| 15 | 437.4 | 444.5 | 442.0 | 451.6 | 21 | G13 |
| 20 | 589.8 | 596.9 | 594.5 | 604.0 | 21 | G13 |
| 30 | 894.6 | 901.7 | 899.3 | 908.8 | 21 | G13 |
| 40 | 1 199.4 | 1 206.5 | 1 204.1 | 1 213.6 | 25 | G13 |
5 技术要求
5.1 灯管外观透明洁净,平直,不应有影响使用装配及紫外线透过的缺陷。
5.2 灯经正常燃点后其光电参数应符合表 2 的规定。
| 灯的型号 | 功率,W | 工作电压,V | 电流1),A | 紫外线辐照强度 $\mu W/cm^2$ |
||||
|---|---|---|---|---|---|---|---|---|
| 额定值 | 最大值 | 额定值 | 最小值 | 最大值 | 工作 | 预热 | ||
| ZSZ8 ZSZ8D |
8 | 11 | 54 | 44 | 65 | 0.19 | 0.22 | $\ge 10$ |
| ZSZ15 ZSZ15D |
15 | 18 | 65 | 53 | 70 | 0.30 | 0.45 | $\ge 30$ |
| ZSZ20 ZSZ20D |
20 | 24 | 80 | 73 | 90 | 0.32 | 0.43 | $\ge 60$ |
| ZSZ30 ZSZ30D |
30 | 35 | 130 | 120 | 140 | 0.30 | 0.50 | $\ge 90$ |
| ZSZ40 ZSZ40D |
40 | 43 | 140 | 130 | 150 | 0.33 | 0.65 | $\ge 100$ |
| 注：1）电流为参考值。 | ||||||||
5.3 低臭氧灯点燃时周围所产生的臭氧浓度应低于 TJ 36 标准规定的 $0.3 \text{ mg/m}^3$。
5.4 灯头应端正地固定在灯的两端,两端灯头插脚应在同一平面上,不得有影响安装的缺陷。
5.5 灯头应牢固地附着在灯管上,当逐渐加上 $1.2 \text{ N}\cdot\text{m}$ 的扭力矩时,不得产生松动现象。
5.6 灯的电极引出线应牢固地焊接在灯头插脚上,焊接后灯头插脚的最大直径不得超过 $2.67 \text{ mm}$。
5.7 灯的灯头外壳与灯头插脚之间的绝缘电阻不得小于 $20 \text{ M}\Omega$。
