【化工标准】 一氧化碳耐硫变换催化剂试验方法

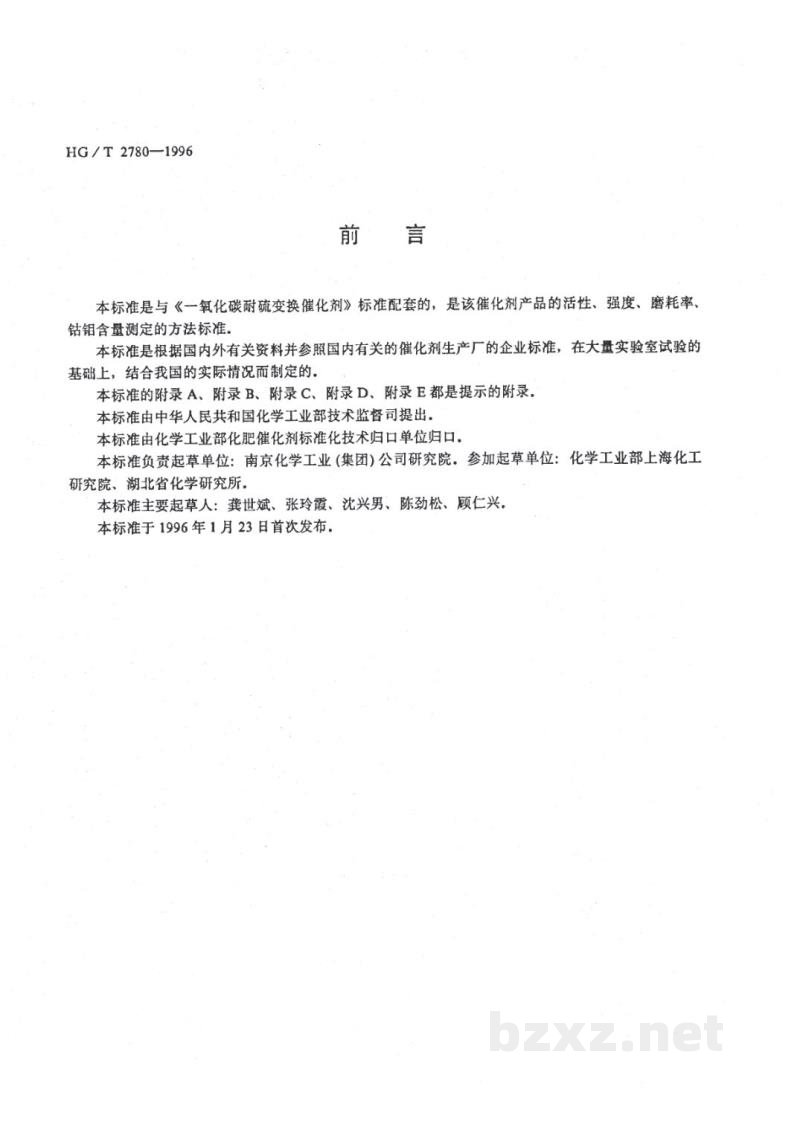

前 言

本标准是与《一氧化碳耐硫变换催化剂》标准配套的，是该催化剂产品的活性、强度、磨耗率、钴钼含量测定的方法标准。

本标准是根据国内外有关资料并参照国内有关的催化剂生产厂的企业标准，在大量实验室试验的基础上，结合我国的实际情况而制定的。

本标准的附录 A、附录 B、附录 C、附录 D、附录 E 都是提示的附录。

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由化学工业部化肥催化剂标准化技术归口单位归口。

本标准负责起草单位：南京化学工业 (集团) 公司研究院。参加起草单位：化学工业部上海化工研究院、湖北省化学研究所。

本标准主要起草人：龚世斌、张玲霞、沈兴男、陈劲松、顾仁兴。

本标准于 1996 年 1 月 23 日首次发布。

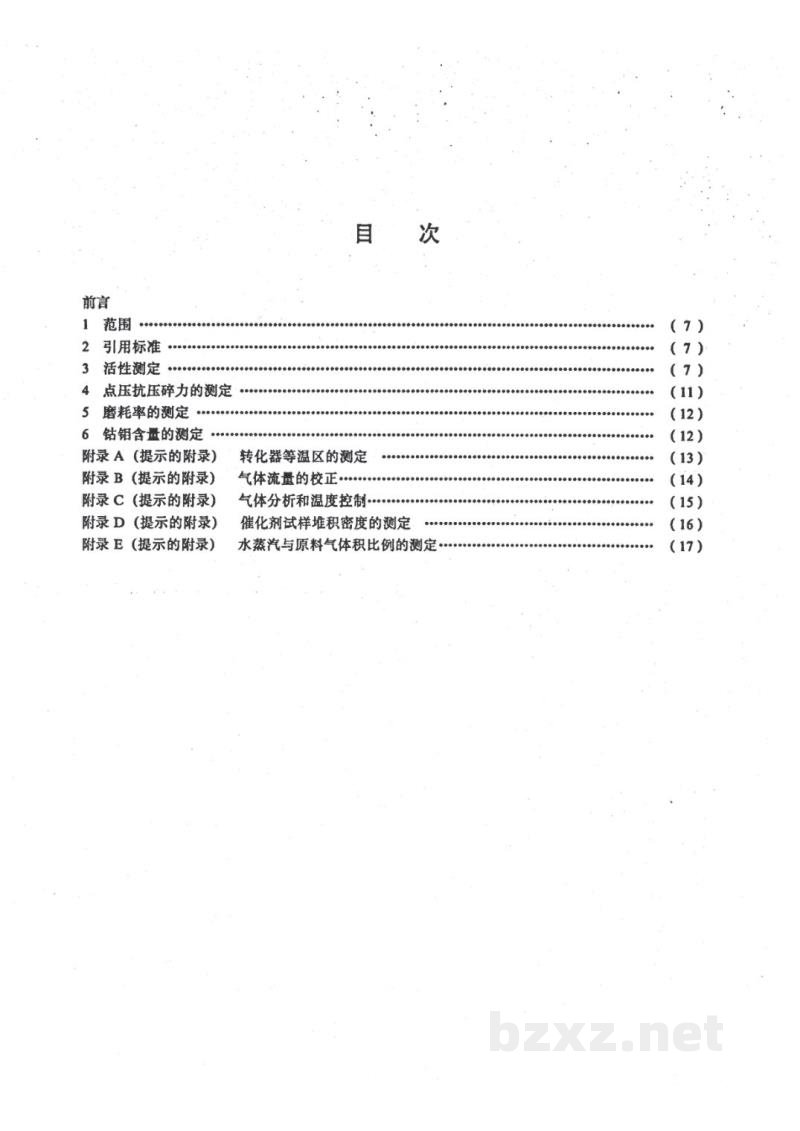

目 次

前言

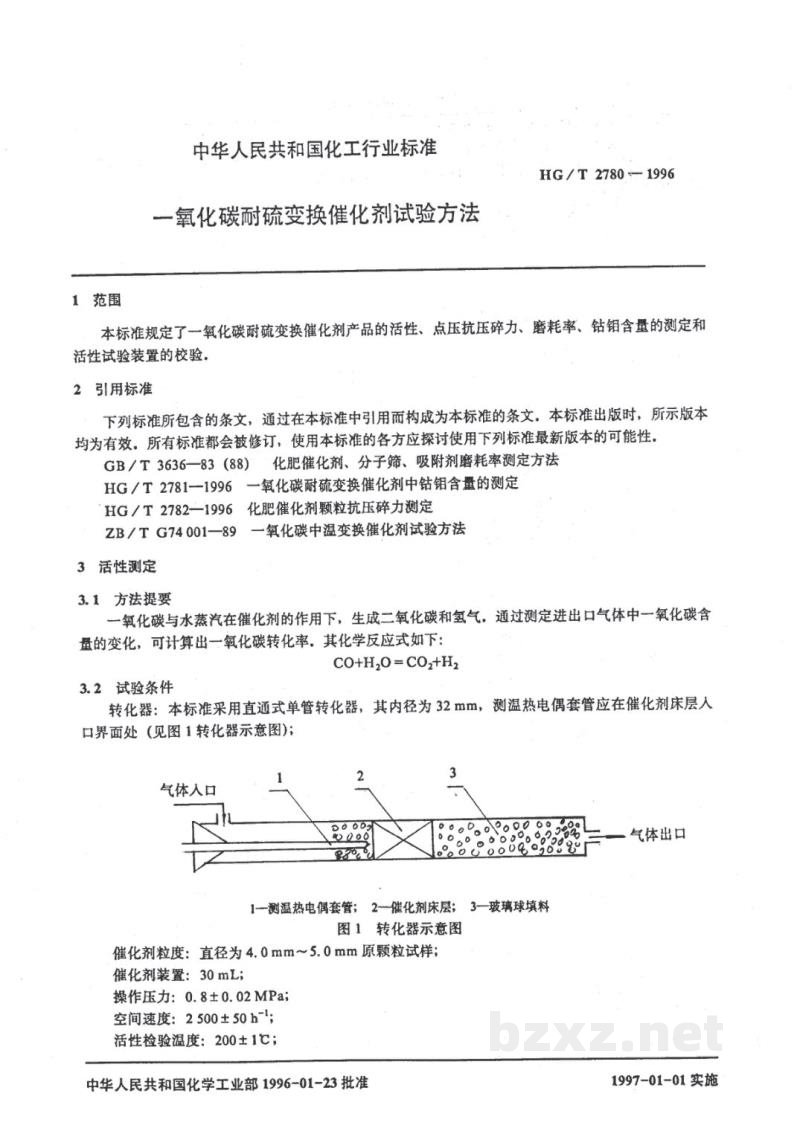

中华人民共和国化工行业标准

HG/T 2780—1996

一氧化碳耐硫变换催化剂试验方法

1 范围

本标准规定了一氧化碳耐硫变换催化剂产品的活性、点压抗压碎力、磨耗率、钴钼含量的测定和活性试验装置的校验。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB/T 3636—83 (88) 化肥催化剂、分子筛、吸附剂磨耗率测定方法
• HG/T 2781—1996 一氧化碳耐硫变换催化剂中钴钼含量的测定
• HG/T 2782—1996 化肥催化剂颗粒抗压碎力测定
• ZB/T G74 001—89 一氧化碳中温变换催化剂试验方法

3 活性测定

3.1 方法提要

一氧化碳与水蒸汽在催化剂的作用下，生成二氧化碳和氢气。通过测定出口气体中一氧化碳含量的变化，可计算出一氧化碳转化率。其化学反应式如下：

3.2 试验条件

转化器：本标准采用直通式单管转化器，其内径为32mm，测温热电偶套管应在催化剂床层入口界面处（见图1转化器示意图）；

[图片]
图1 转化器示意图
1—测温热电偶套管；2—催化剂床层；3—玻璃球填料

催化剂粒度：直径为4.0mm～5.0mm原颗粒试样；
催化剂装量：30mL；
操作压力：0.8±0.02MPa；
空间速度：2 500±50h⁻¹；
活性检验温度：200±1℃；
