【化工标准】 全自动钠离子交换器技术条件

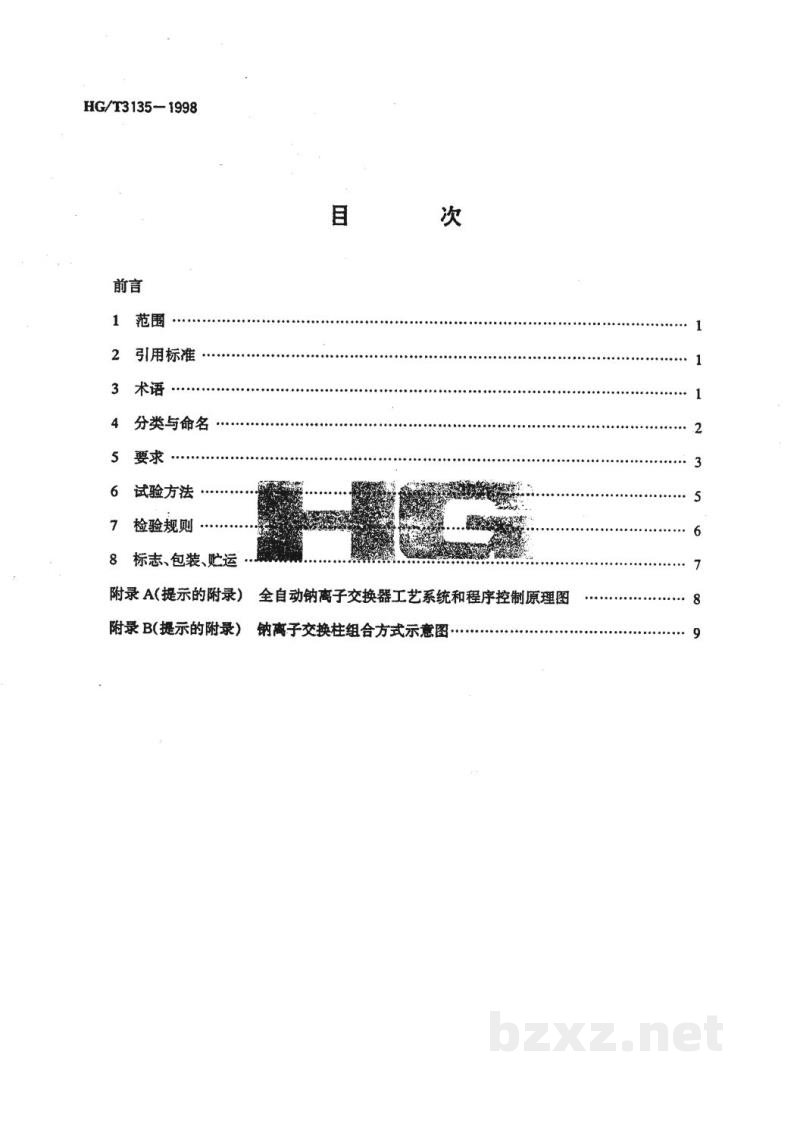

目 次

前言

• 1 范围 ...... 1
• 2 引用标准 ...... 1
• 3 术语 ...... 1
• 4 分类与命名 ...... 2
• 5 要求 ...... 3
• 6 试验方法 ...... 5
• 7 检验规则 ...... 6
• 8 标志、包装、贮运 ...... 7
• 附录 A(提示的附录) 全自动钠离子交换器工艺系统和程序控制原理图 ...... 8
• 附录 B(提示的附录) 钠离子交换柱组合方式示意图 ...... 9

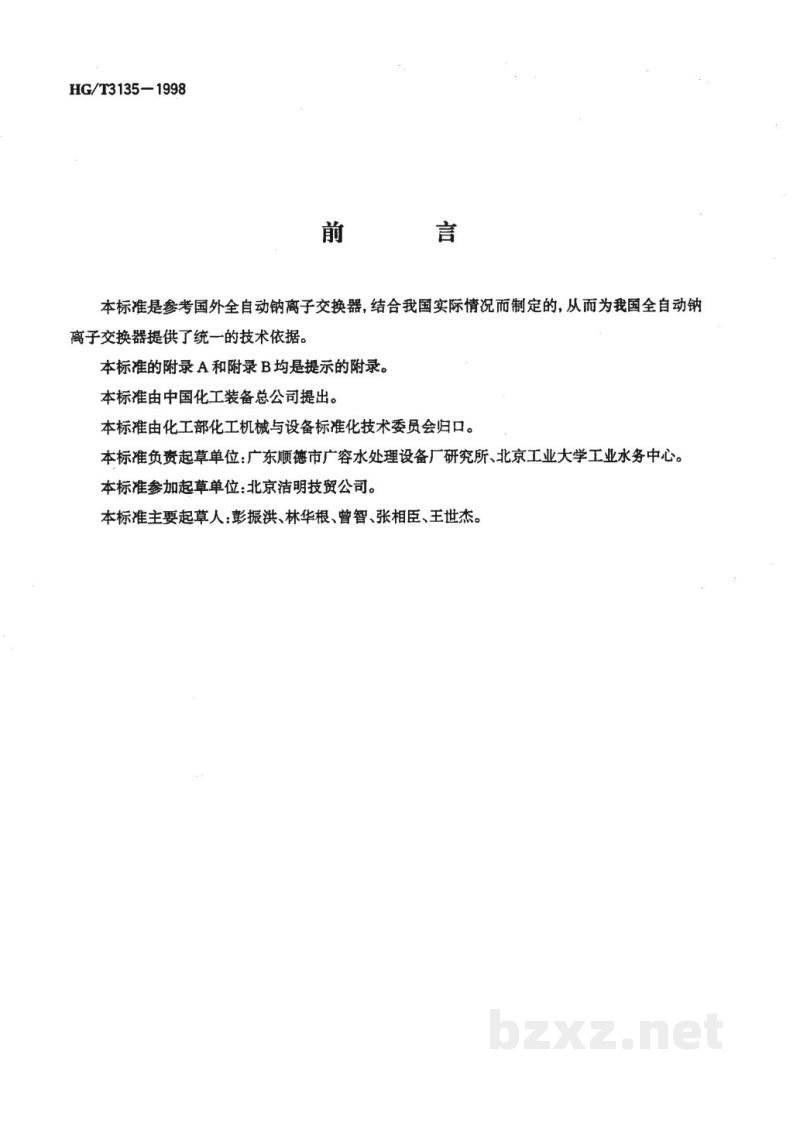

前 言

本标准是参考国外全自动钠离子交换器，结合我国实际情况而制定的，从而为我国全自动钠离子交换器提供了统一的技术依据。

本标准的附录A和附录B均是提示的附录。

本标准由中国化工装备总公司提出。

本标准由化工部化工机械与设备标准化技术委员会归口。

本标准负责起草单位：广东顺德市广容水处理设备厂研究所、北京工业大学工业水务中心。

本标准参加起草单位：北京洁明技贸公司。

本标准主要起草人：彭振洪、林华根、曾智、张相臣、王世杰。

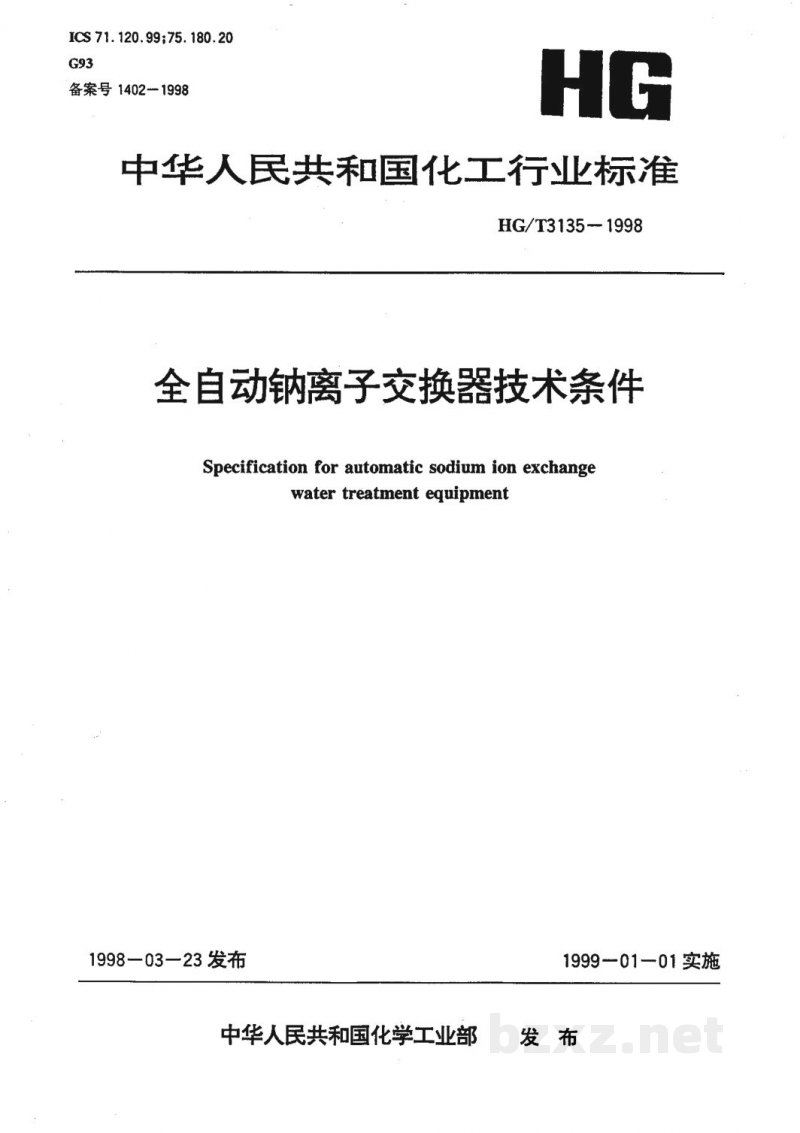

中华人民共和国化工行业标准

全自动钠离子交换器技术条件 HG/T 3135—1998

Specification for automatic sodium ion exchange water treatment equipment

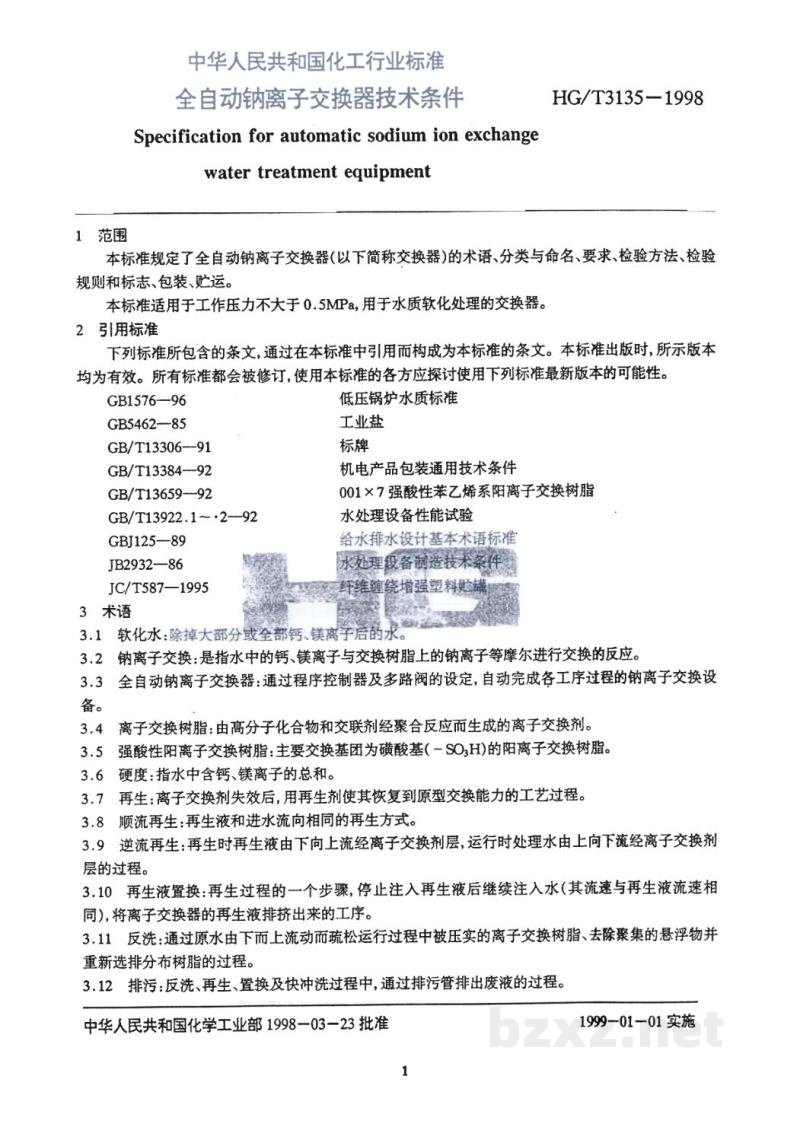

1 范围

本标准规定了全自动钠离子交换器(以下简称交换器)的术语、分类与命名、要求、检验方法、检验规则和标志、包装、贮运。

本标准适用于工作压力不大于0.5MPa,用于水质软化处理的交换器。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 术语

3.1 软化水：除掉大部分或全部钙、镁离子后的水。

3.2 钠离子交换：是指水中的钙、镁离子与交换树脂上的钠离子等摩尔进行交换的反应。

3.3 全自动钠离子交换器：通过程序控制器及多路阀的设定，自动完成各工序过程的钠离子交换设备。

3.4 离子交换树脂：由高分子化合物和交联剂经聚合反应而生成的离子交换剂。

3.5 强酸性阳离子交换树脂：主要交换基团为磺酸基(-SO₃H)的阳离子交换树脂。

3.6 硬度：指水中含钙、镁离子的总和。

3.7 再生：离子交换剂失效后，用再生剂使其恢复到原型交换能力的工艺过程。

3.8 顺流再生：再生液和进水流向相同的再生方式。

3.9 逆流再生：再生时再生液由下向上流经离子交换剂层，运行时处理水由上向下流经离子交换剂层的过程。

3.10 再生液置换：再生过程的一个步骤，停止注入再生液后继续注入水(其流速与再生液流速相同)，将离子交换器的再生液被挤出来的工序。

3.11 反洗：通过原水由下而上流动而疏松运行过程中被压实的离子交换树脂、去除聚集的悬浮物并重新选排分布树脂的过程。

3.12 排污：反洗、再生、置换及快冲洗过程中，通过排污管排出废液的过程。
