【化工标准】 硅铝炭黑筛余物的测定

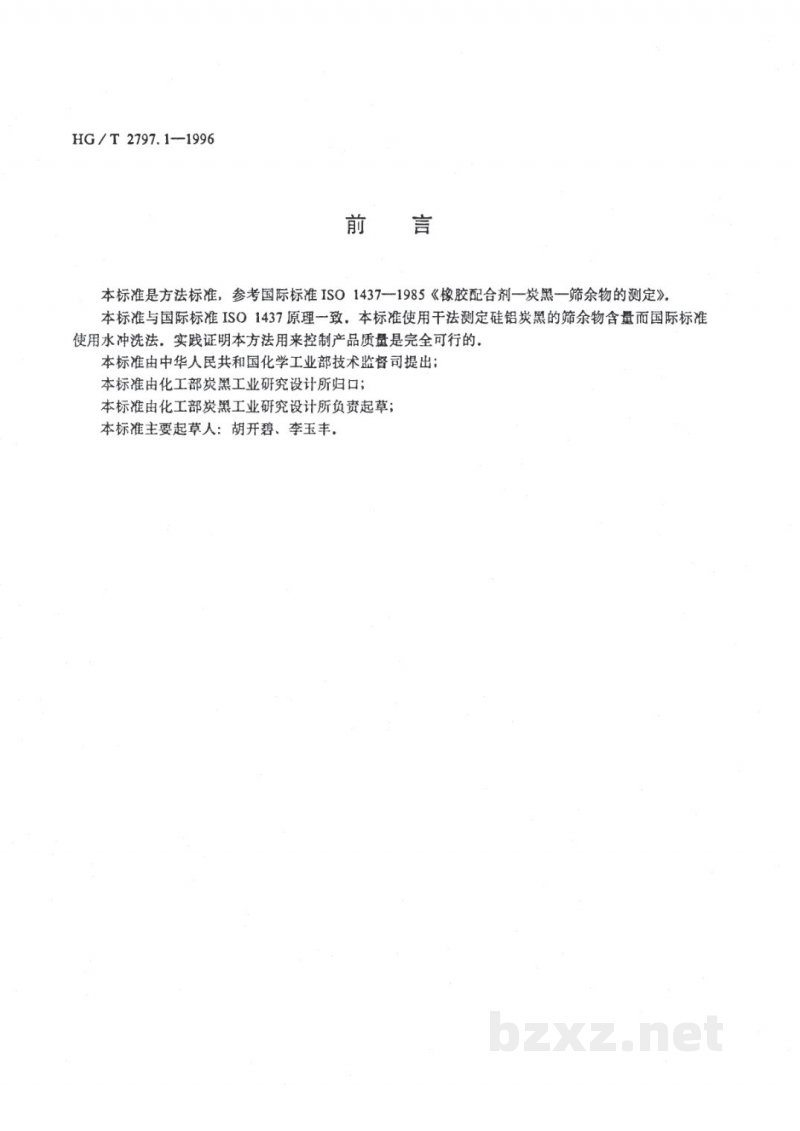

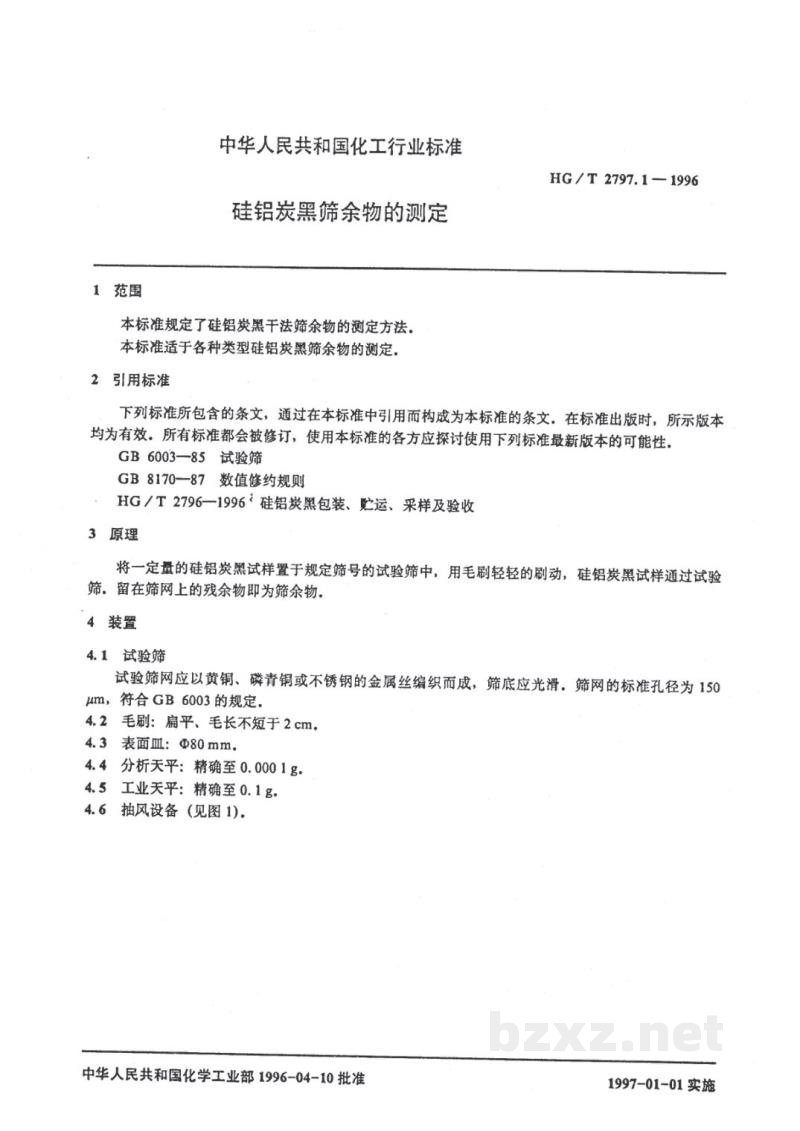

中华人民共和国化工行业标准

HG/T 2797.1—1996

硅铝炭黑筛余物的测定

1 范围

本标准规定了硅铝炭黑干法筛余物的测定方法。

本标准适于各种类型硅铝炭黑筛余物的测定。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 6003—85 试验筛

GB 8170—87 数值修约规则

HG/T 2796—1996¹⁾ 硅铝炭黑包装、贮运、采样及验收

3 原理

将一定量的硅铝炭黑试样置于规定筛号的试验筛中，用毛刷轻轻的刷动，硅铝炭黑试样通过试验筛，留在筛网上的残余物即为筛余物。

4 装置

4.1 试验筛

试验筛网应以黄铜、磷青铜或不锈钢的金属丝编织而成，筛底应光滑。筛网的标准孔径为 $150\,\mu m$，符合GB 6003的规定。

4.2 毛刷：扁平、毛长不短于 $2\,cm$。

4.3 表面皿：$\Phi80\,mm$。

4.4 分析天平：精确至 $0.0001\,g$。

4.5 工业天平：精确至 $0.1\,g$。

4.6 抽风设备（见图1）。

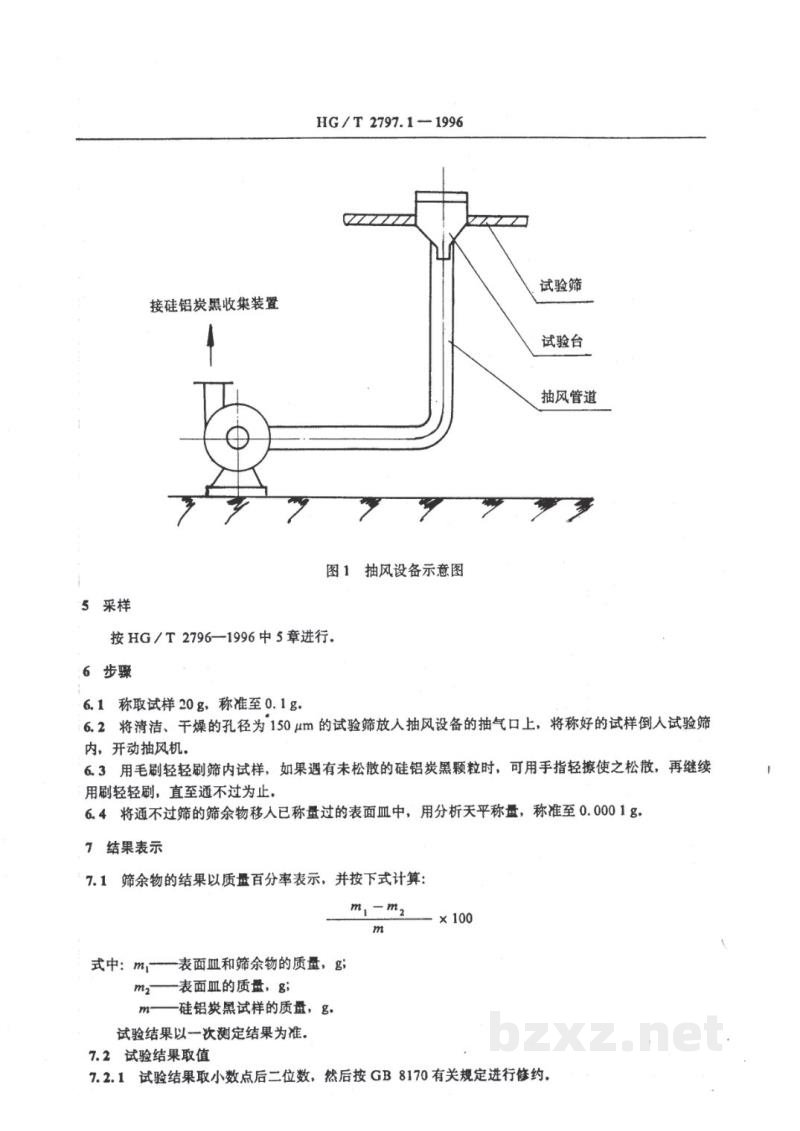

[图片]

图 1 抽风设备示意图

5 采样

按 HG/T 2796—1996 中 5 章进行。

6 步骤

6.1 称取试样 20 g，称准至 0.1 g。

6.2 将清洁、干燥的孔径为 150 μm 的试验筛放入抽风设备的抽气口上，将称好的试样倒入试验筛内，开动抽风机。

6.3 用毛刷轻轻刷筛内试样。如果遇有未松散的硅铝炭黑颗粒时，可用手指轻擦使之松散，再继续用刷轻轻刷，直至通不过为止。

6.4 将通不过筛的筛余物移入已称量过的表面皿中，用分析天平称量，称准至 0.0001 g.

7 结果表示

7.1 筛余物的结果以质量百分率表示，并按下式计算：

$$ \frac{m_1 - m_2}{m} \times 100 $$

式中：
$m_1$——表面皿和筛余物的质量，g；
$m_2$——表面皿的质量，g；
$m$——硅铝炭黑试样的质量，g。

试验结果以一次测定结果为准。

7.2 试验结果取值

7.2.1 试验结果取小数点后二位数，然后按 GB 8170 有关规定进行修约。

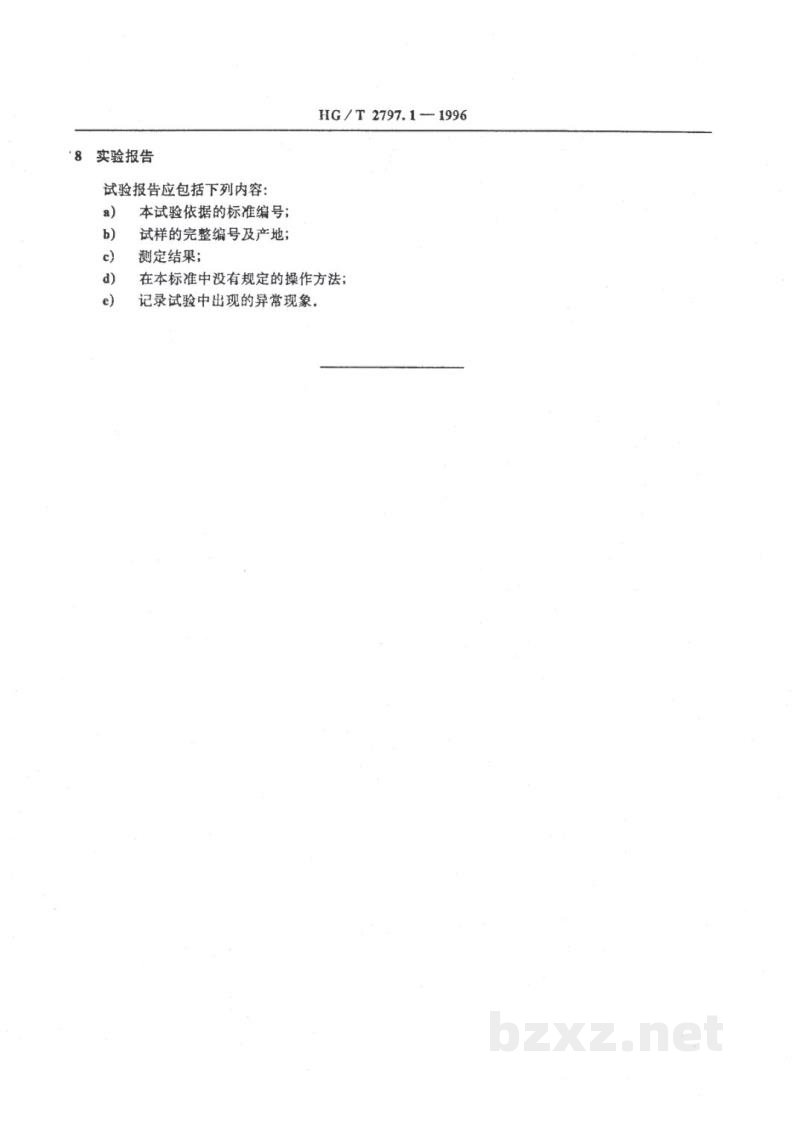

8 实验报告

试验报告应包括下列内容：

• a) 本试验依据的标准编号；
• b) 试样的完整编号及产地；
• c) 测定结果；
• d) 在本标准中没有规定的操作方法；
• e) 记录试验中出现的异常现象。
