【化工标准】 卧式胶浆搅拌机

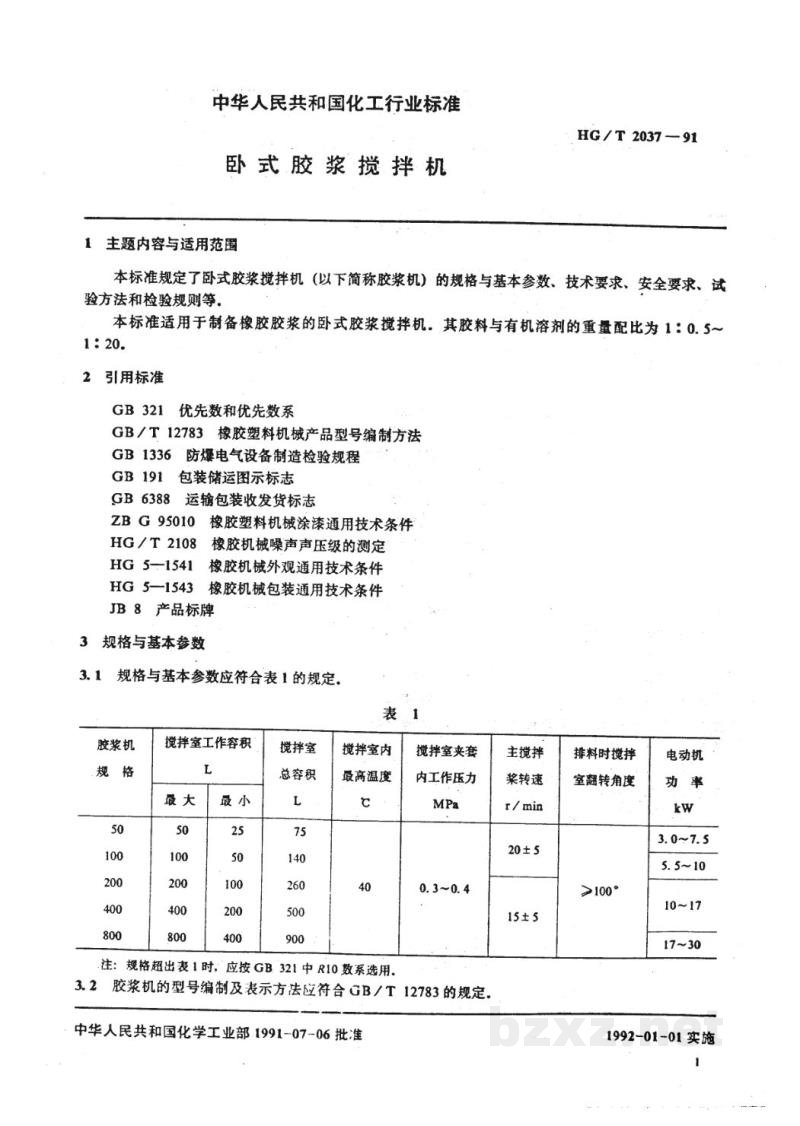

中华人民共和国化工行业标准

HG/T 2037—91

卧式胶浆搅拌机

1 主题内容与适用范围

本标准规定了卧式胶浆搅拌机（以下简称胶浆机）的规格与基本参数、技术要求、安全要求、试验方法和检验规则等。

本标准适用于制备橡胶胶浆的卧式胶浆搅拌机。其胶料与有机溶剂的重量配比为1：0.5～1：20。

2 引用标准

3 规格与基本参数

3.1 规格与基本参数应符合表1的规定。

表 1

3.2 胶浆机的型号编制及表示方法应符合GB/T 12783的规定。

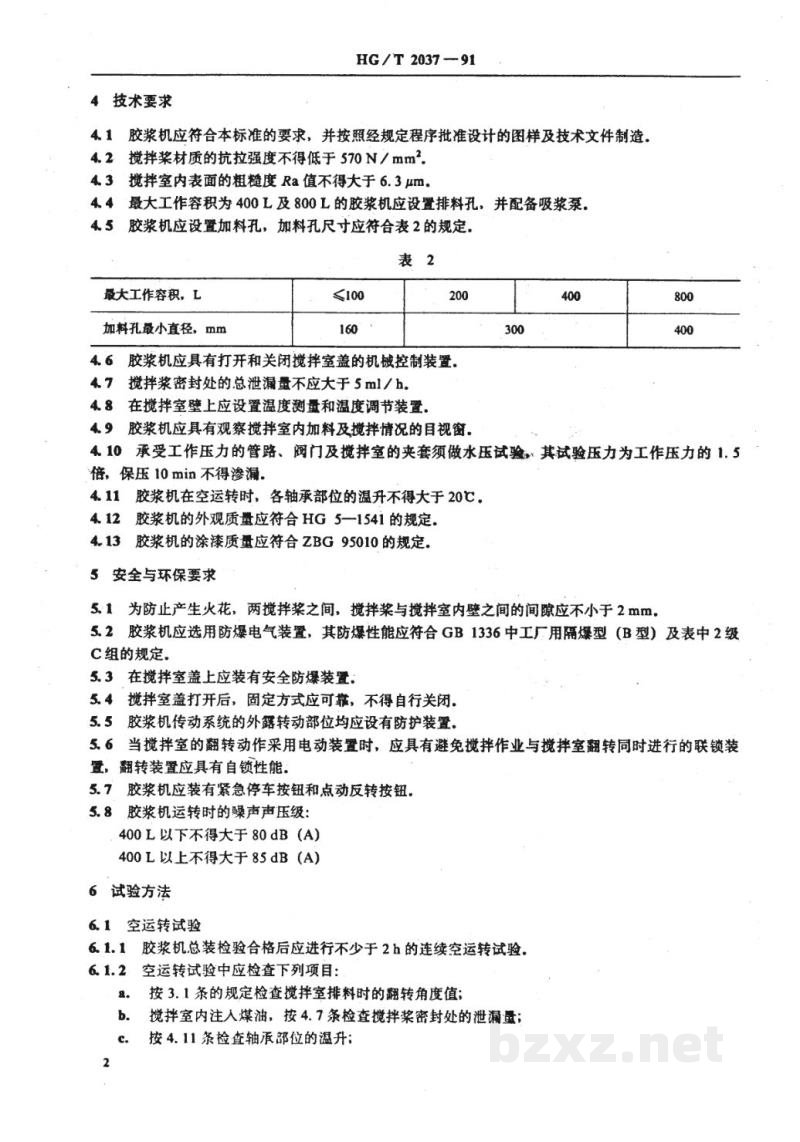

4 技术要求

4.1 胶浆机应符合本标准的要求，并按照经规定程序批准设计的图样及技术文件制造。

4.2 搅拌桨材质的抗拉强度不得低于 570 N/mm²。

4.3 搅拌室内表面的粗糙度 Ra 值不得大于 6.3 μm。

4.4 最大工作容积为 400 L及800 L的胶浆机应设置排料孔，并配备吸浆泵。

4.5 胶浆机应设置加料孔，加料孔尺寸应符合表2的规定。

4.6 胶浆机应具有打开和关闭搅拌室盖的机械控制装置。

4.7 搅拌桨密封处的总泄漏量不应大于 5 ml/h。

4.8 在搅拌室壁上应设置温度测量和温度调节装置。

4.9 胶浆机应具有观察搅拌室内加料及搅拌情况的目视窗。

4.10 承受工作压力的管路、阀门及搅拌室的夹套须做水压试验，其试验压力为工作压力的 1.5倍，保压 10 min不得渗漏。

4.11 胶浆机在空运运转时，各轴承部位的温升不得大于 20℃。

4.12 胶浆机的外观质量应符合HG 5—1541的规定。

4.13 胶浆机的涂漆质量应符合ZBG 95010的规定。

5 安全与环保要求

5.1 为防止产生火花，两搅拌桨之间，搅拌桨与搅拌室内壁之间的间隙应不小于 2 mm。

5.2 胶浆机应选用防爆电气装置，其防爆性能应符合GB 1336中工厂用隔爆型（B型）及表中2级C组的规定。

5.3 在搅拌室盖上应装有安全防爆装置。

5.4 搅拌室盖打开后，固定方式应可靠，不得自行关闭。

5.5 胶浆机传动系统的外露转动部位均应设有防护装置。

5.6 当搅拌室的翻转动作采用电动装置时，应具有避免搅拌作业与搅拌室翻转变同进行的联锁装置，翻转装置应具有自锁性能。

5.7 胶浆机应装有紧急停车按钮和点动反转按钮。

5.8 胶浆机运转时的噪声声压级:

400 L以下不得大于 80 dB (A)

400 L以上不得大于 85 dB (A)

6 试验方法

6.1 空运转试验

6.1.1 胶浆机总装检验合格后应进行不少于 2 h的连续空运转试验。

6.1.2 空运转试验中应检查下列项目:

• a. 按3.1条的规定检查搅拌室排料时的翻转角度值;
• b. 搅拌室内注入煤油，按4.7条检查搅拌桨密封处的泄漏量;
• c. 按4.11条检查轴承部位的温升。

HG/T 2037—91

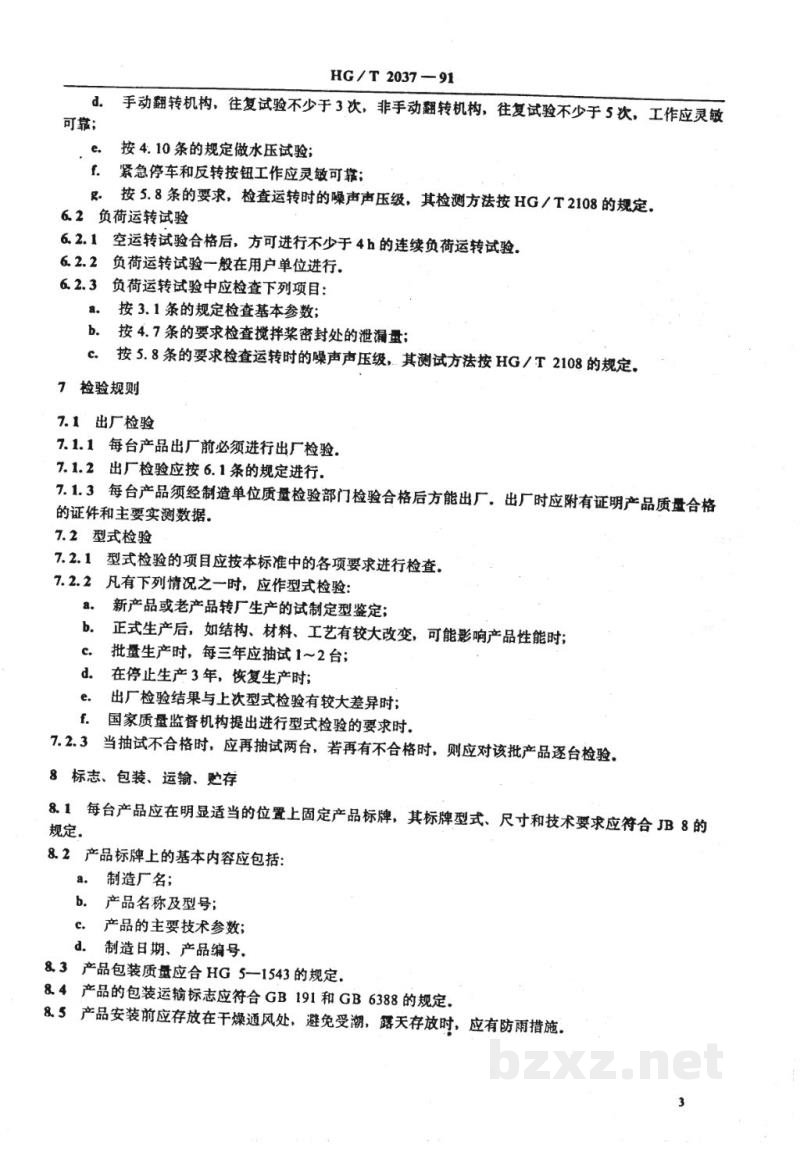

d. 手动翻转机构，往复试验不少于3次，非手动翻转机构，往复试验不少于5次，工作应灵敏可靠；

• e. 按4.10条的规定做水压试验；
• f. 紧急停车和反转按钮工作应灵敏可靠；
• g. 按5.8条的要求，检查运转时的噪声声压级，其检测方法按HG/T 2108的规定。

6.2 负荷运转试验

6.2.1 空运运转试验合格后，方可进行不少于4 h的连续负荷运转试验。

6.2.2 负荷运转试验一般在用户单位进行。

6.2.3 负荷运转试验中应检查下列项目：

• a. 按3.1条的规定检查基本参数；
• b. 按4.7条的要求检查搅拌桨密封处的泄漏量；
• c. 按5.8条的要求检查运转时的噪声声压级，其测试方法按HG/T 2108的规定。

7 检验规则

7.1 出厂检验

7.1.1 每台产品出厂前必须进行出厂检验。

7.1.2 出厂检验应按6.1条的规定进行。

7.1.3 每台产品须经制造单位质量检验部门检验合格后方能出厂。出厂时应附有证明产品质量合格的证件和主要实测数据。

7.2 型式检验

7.2.1 型式检验的项目应按本标准中的各项要求进行检查。

7.2.2 凡有下列情况之一时，应作型式检验：

• a. 新产品或老产品转厂生产的试制定型鉴定；
• b. 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；
• c. 批量生产时，每三年应抽试1～2台；
• d. 在停止生产3年，恢复生产时；
• e. 出厂检验结果与上次型式检验有较大差异时；
• f. 国家质量监督机构提出进行型式检验的要求时。

7.2.3 当抽试不合格时，应再抽试两台，若再有不合格时，则应对该批产品逐台检验。

8 标志、包装、运输、贮存

8.1 每台产品应在明显适当的位置上固定产品标牌，其标牌型式、尺寸和技术要求应符合JB 8的规定。

8.2 产品标牌上的基本内容应包括：

• a. 制造厂名；
• b. 产品名称及型号；
• c. 产品的主要技术参数；
• d. 制造日期、产品编号。

8.3 产品包装质量应合HG 5—1543的规定。

8.4 产品的包装运输标志应符合GB 191和GB 6388的规定。

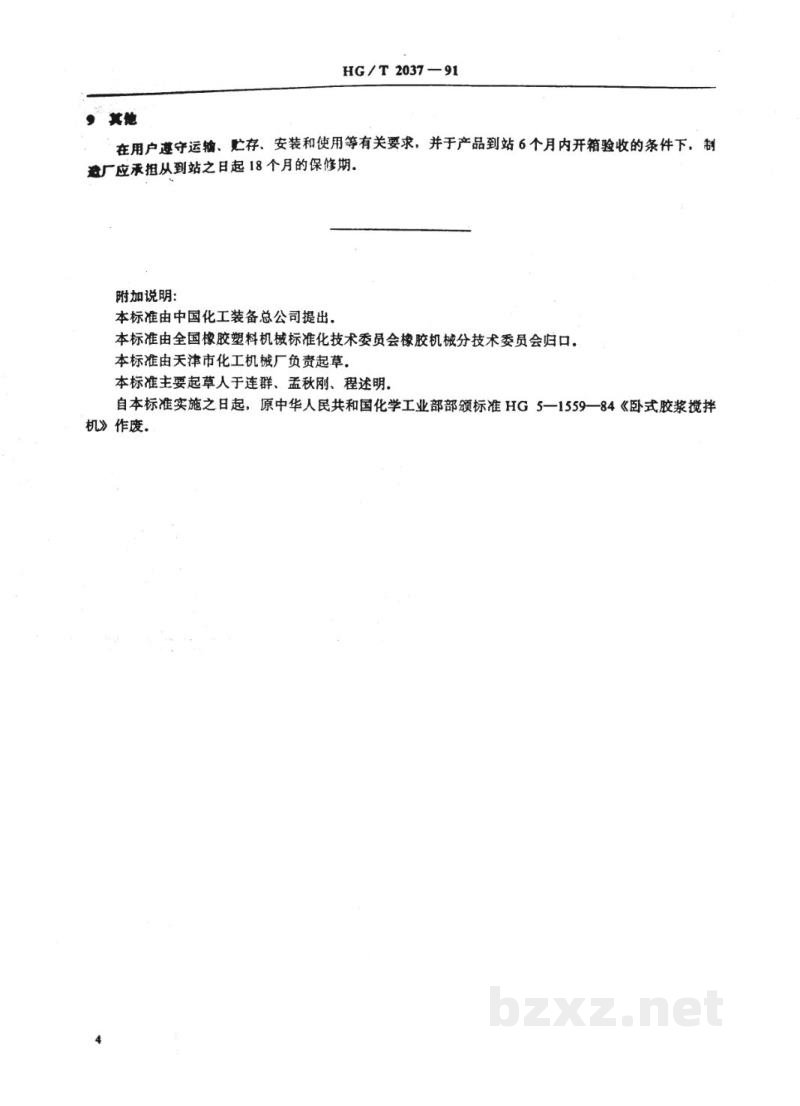

8.5 产品安装前应存放在干燥通风处，避免受潮，露天存放时，应有防雨措施。
