【化工标准】 邵尔A型橡胶袖珍硬度计技术条件

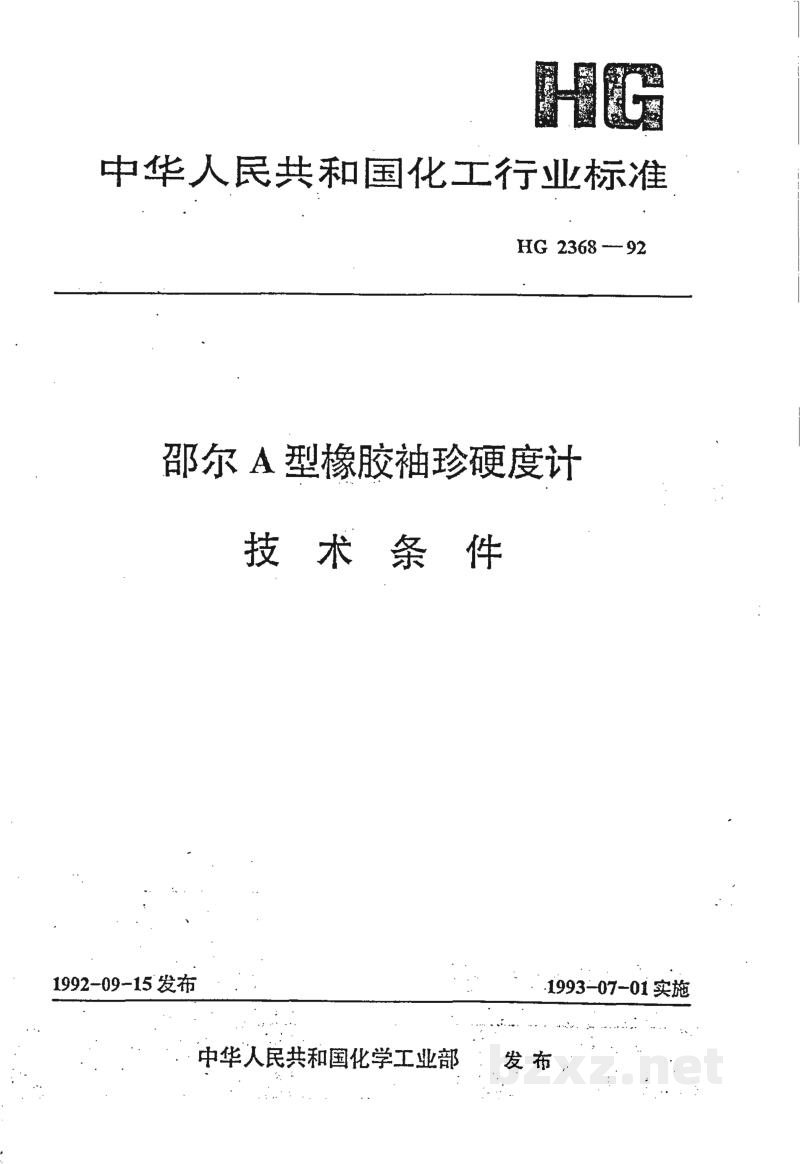

中华人民共和国化工行业标准

HG 2368—92

邵尔A型橡胶袖珍硬度计

技 术 条 件

1992-09-15发布1993-07-01实施

中华人民共和国化学工业部 发 布

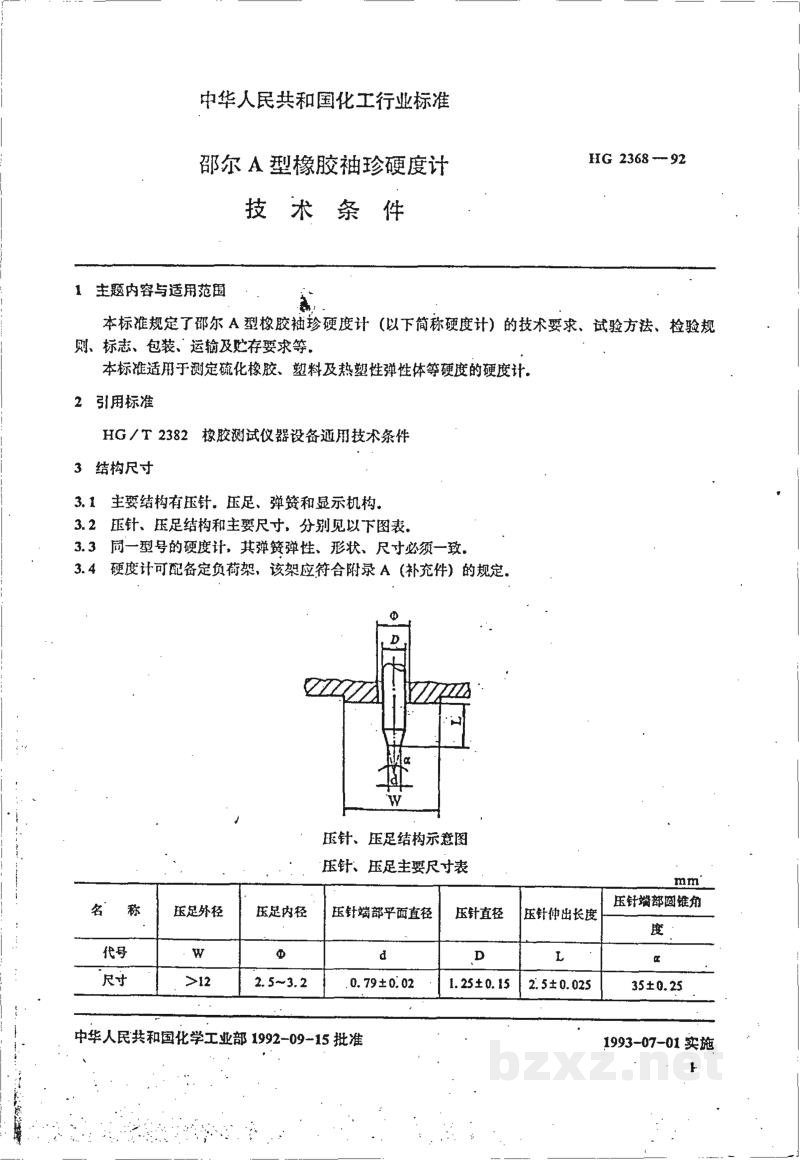

中华人民共和国化工行业标准

邵尔A型橡胶袖珍硬度计 技术条件HG 2368—92

1 主题内容与适用范围

本标准规定了邵尔A型橡胶袖珍硬度计（以下简称硬度计）的技术要求、试验方法、检验规则、标志、包装、运输及贮存要求等。

本标准适用于测定硫化橡胶、塑料及热塑性弹性体等硬度的硬度计。

2 引用标准

HG/T 2382 橡胶测试仪器设备通用技术条件

3 结构尺寸

3.1 主要结构有压针、压足、弹簧和显示机构。

3.2 压针、压足结构和主要尺寸，分别见以下图表。

3.3 同一型号的硬度计，其弹簧弹性、形状、尺寸必须一致。

3.4 硬度计可配备定负荷架，该架应符合附录A（补充件）的规定。

压针、压足结构示意图

压针、压足主要尺寸表

中华人民共和国化学工业部 1992-09-15 批准1993-07-01 实施

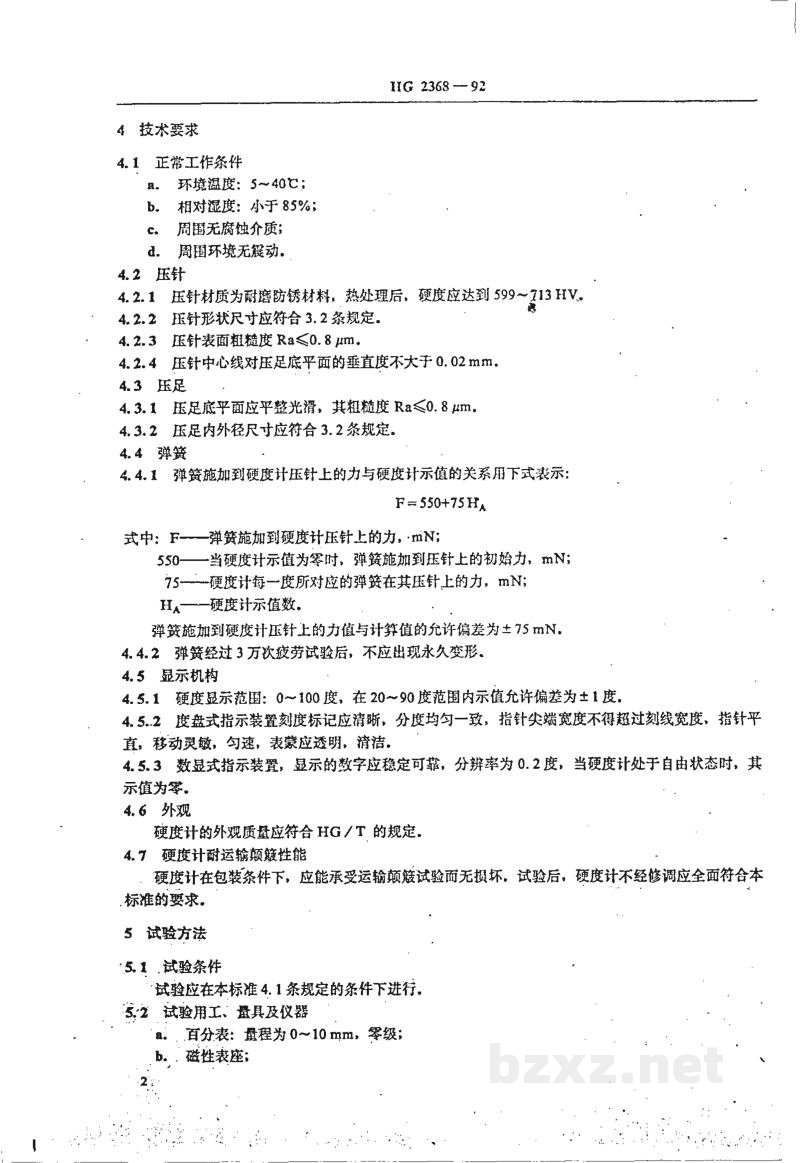

4 技术要求

4.1 正常工作条件

• 环境温度：$5 \sim 40^\circ\text{C}$；
• 相对湿度：小于 $85\%$；
• 周围无腐蚀介质；
• 周围环境无振动。

4.2 压针

4.2.1 压针材质为耐磨防锈材料，热处理后，硬度应达到 $599 \sim 713\text{ HV}$。

4.2.2 压针形状尺寸应符合 3.2 条规定。

4.2.3 压针表面粗糙度 $Ra \leqslant 0.8\text{ }\mu\text{m}$。

4.2.4 压针中心线对压足底平面的垂直度不大于 $0.02\text{ mm}$。

4.3 压足

4.3.1 压足底平面应平整光滑，其粗糙度 $Ra \leqslant 0.8\text{ }\mu\text{m}$。

4.3.2 压足内外径尺寸应符合 3.2 条规定。

4.4 弹簧

4.4.1 弹簧施加到硬度计压针上的力与硬度计示值的关系用下式表示：

F = 550 + 75H_A

式中：$F$——弹簧施加到硬度计压针上的力，$\text{mN}$；

$550$——当硬度计示值为零时，弹簧施加到压针上的初始力，$\text{mN}$；

$75$——硬度计每一度所对应的弹簧在其压针上的力，$\text{mN}$；

$H_A$——硬度计示值数。

弹簧施加到硬度计压针上的力值与计算值的允许偏差为 $\pm 75\text{ mN}$。

4.4.2 弹簧经过 3 万次疲劳试验后，不应出现永久变形。

4.5 显示机构

4.5.1 硬度显示范围：$0 \sim 100$ 度，在 $20 \sim 90$ 度范围内示值允许偏差为 $\pm 1$ 度。

4.5.2 度盘式指示装置刻度标记应清晰，分度均匀一致，指针尖端宽度不得超过划线宽度，指针平直，移动灵敏、匀速，表蒙应透明、清洁。

4.5.3 数显式指示装置，显示的数字应稳定可靠，分辨率为 $0.2$ 度。当硬度计处于自由状态时，其示值为零。

4.6 外观

硬度计的外观质量应符合 HG/T 的规定。

4.7 硬度计耐运输颠簸性能

硬度计在包装条件下，应能承受运输颠簸试验而无损坏。试验后，硬度计不经修调应全面符合本标准的要求。

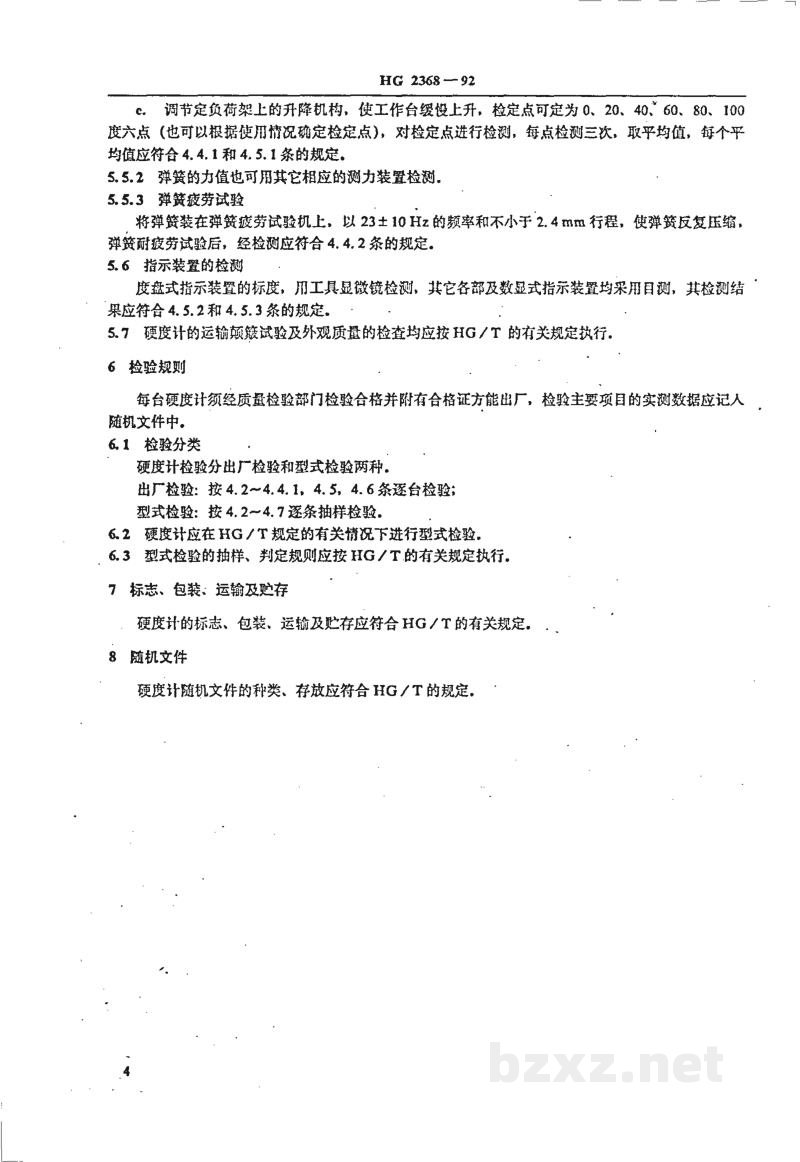

5 试验方法

5.1 试验条件

试验应在本标准 4.1 条规定的条件下进行。

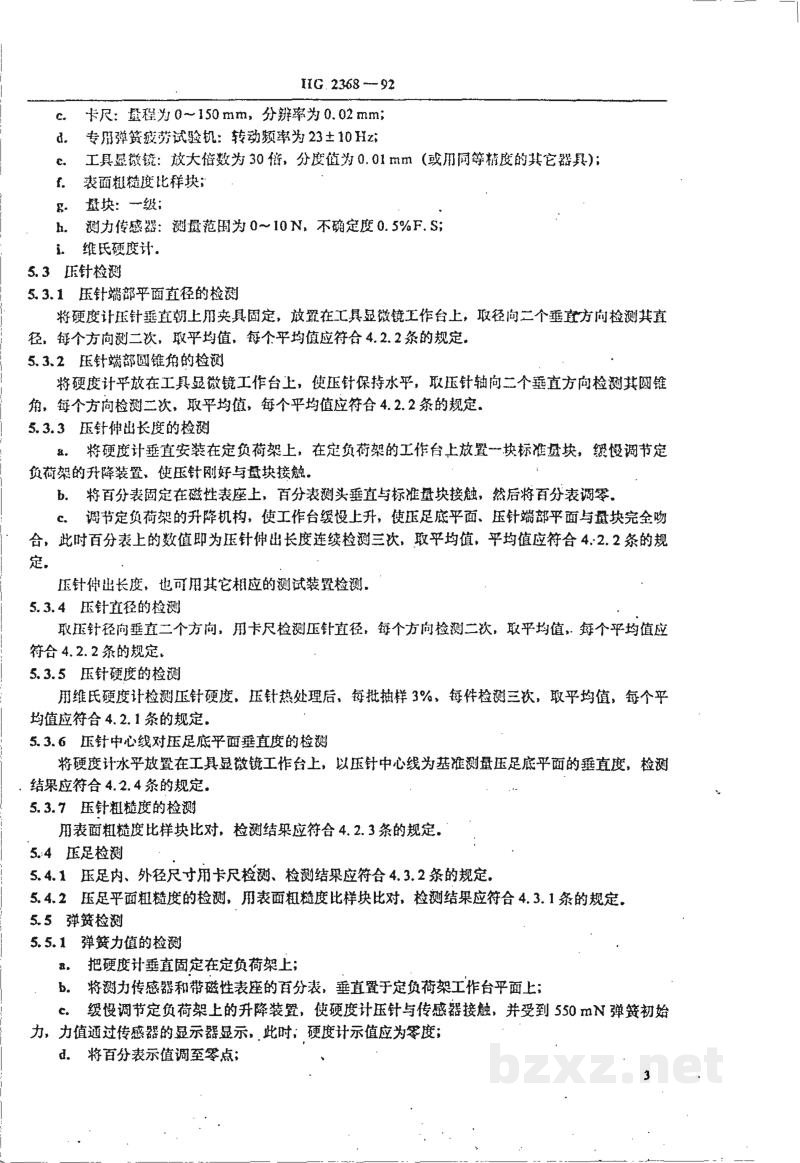

5.2 试验用工、量具及仪器

• 百分表：量程为 $0 \sim 10\text{ mm}$，零级；
• 磁性表座；
